Как утеплить пол под плитку: технология проведения работ

Теплый пол с водяным подогревом

Этот метод утепления пола пользуется большой популярностью, несмотря на достаточно высокую стоимость. Поэтому, чтобы сэкономить на монтаже и не привлекать специалистов, можно установить систему самостоятельно. Монтаж теплого пола под плитку проводится в такой последовательности:

Схема теплого пола с водяным подогревом.

1. Подготовка основания. Удаляется старое покрытие, в промежутках между лагами удаляется весь мусор.
2. Укладка гидроизоляции и утепление. В качестве утеплителя лучше применять пенофол, пенопластовые или полиуретановые плиты. Также на рынке можно приобрести утеплитель, специально предназначенный для системы теплый пол. Его особенностью является наличие углублений для труб, которые существенно облегчают укладку. Следует отметить, что между стеной и пенопластом необходимо оставить пространство не менее 5 мм, поскольку при нагревании труб материал может немного деформироваться.
3. Укладка труб. Рекомендуется использовать полипропиленовые или металлопластиковые трубы, так как они прочные, долговечные и имеют хорошую гибкость. Существует два способа укладки: спиралью и змейкой. При расположении трубы спиралью вся площадь пола нагревается более равномерно, поскольку подача и отток воды проходят параллельно. При укладке змейкой больше нагревается пол над началом трубы, но такой способ незаменим, когда нужно обойти какие-либо помехи или участки. Для равномерного распределения тепла (при любом способе укладки) расстояние между трубами должно составлять приблизительно 30 см. Трубы крепятся к утеплителю при помощи скоб U-образной формы, пластмассовых кронштейнов, клипс или других специальных приспособлений.
4. Подключение теплого пола. После укладки подающий и обратный концы трубы выводятся и подключаются к коллектору. Затем вся система подключается к водопроводу.
5. Заливка стяжки и укладка плитки. Проверив правильность установки системы можно приступить к финишной стяжке. Перед заливкой необязательно заполнять трубы водой, поскольку они достаточно жесткие и не должны деформироваться под давлением бетонного раствора. Не рекомендуется включать отопление на полную мощность некоторое время после заливки, чтобы избежать образования трещин. После высыхания стяжки укладывается плитка.

Статья по теме: Как сшить шторы с ламбрекенами своими руками: полезные советы

Монтаж электрополов самостоятельно: предварительные расчёты

Укладка кафельной плитки — сам по себе не лёгкий процесс. Но если всё делать аккуратно, рассчитать заранее, то вполне по силам домашнему мастеру. Для самостоятельного монтажа проводного теплого пола под плитку нужны определённые знания в электротехнике.

Перед покупкой оборудования необходимо определить его необходимую мощность. Затем требуется лишь чётко следовать инструкции.

Какая мощность нагревательных матов необходима:

• 180 Вт на 1 кв. метр для помещения, которое расположено на 1 этаже, при этом оборудование будет основным источником обогрева;
• 150 Вт на 1 кв. метр для комнат второго этажа и выше, или на полах с хорошим теплоизоляционным слоем;
• 130 Вт на 1 кв. метр — этой мощности достаточно, если нагревательные маты являются дополнительными источниками тепла.

По такому же принципу рассчитывают и кабельные электрополы. Но учитывается одна особенность. Дело в том, что нагревательные маты продают готовыми отрезками, с определёнными мощностными характеристиками.

Чтобы рассчитать нагревательный кабель, дополнительно нужно воспользоваться формулой: L = S×Рs/Pk, здесь L – требуемая длина, S – площадь помещения (или нескольких, при использовании единого контура), Ps – требуемая мощность, Pk – тепловая мощность выбранной модели кабельного пола.

Что выбрать?

При выборе настенной электрической отопительной системы следует учитывать её мощность, эксплуатационные условия и особенности монтажа. Важна также высота стен и тяжесть конструкции. Необходимо рассчитать затраты не только на покупку устройства, но и на его монтаж и дальнейшую эксплуатацию.

Такого ещё не было!!! Тёплый пол в стену.

Watch this video on YouTube

Наиболее подходящей для установки на стенах является инфракрасная плёнка. Она имеет малый вес и толщину, поэтому не приводит к утолщению стен, и не забирает полезное пространство. А при грамотном монтаже эффективно и равномерно нагревает поверхность.

Кроме того, обустроить плёночный инфракрасный тёплый пол на стене несложно своими руками, и это займёт всего несколько часов. Достаточно его раскатать по поверхности, и зафиксировать на утеплителе специальным клеем или фиксаторами.

Об этапах работ по утеплению

На рынке большой выбор разного рада строительных материалов предназначенных для качественного выполнения утепления балкона. Но прежде, чем приступать к работам, следует определиться, какой должен получится балкон и с какими положительными функциями. Для утепления балкона возможно придется провести перестройку всего балкона, а возможно просто мелкий ремонт. Как можно выполнить утепление пола на балконе своими руками? Во первых, так как будем работать с полом, то следует сначала провести диагностику его строительной части.

1. Необходимо проверить надёжность опорной плиты балкона, отсутствие трещин, сколов, разрушений бетона. Если есть необходимость, проводится усиление плиты балкона за счёт дополнительного армирования, установка кронштейнов опорных под плиту. Наружные строительные работы должны быть согласованы с правлением дома, соседями и при необходимости с местной администрацией. Возможны изменения конструкции балкона, внешнего вида, поэтому на такие работы согласие должна дать комиссия администрации.

2. После проведения армирования, металлическая часть балкона заливается бетоном, образуя ровную поверхность. При ремонте заделываются трещины, сколы, раствором, сглаживаются выступы. Готовую поверхность следует грунтовать составом с глубоким проникновением. Стыковочные места и щели в стенах и конструкциях заделываются монтажной пеной.

3. Для надёжной защиты плиты от сырости и влаги, желательно выполнить гидроизоляцию. Наносится гидроизоляционный состав Гидротэкс или мастикой на битумной, полимерной основе. Ещё можно покрыть слоем оклеенной гидроизоляции.

4. Если пол без утепления, то желательно его обустроить дополнительным обогревом. Требуется выполнить монтаж кабеля на подготовленную поверхность пола перед заливкой бетоном. Далее можно укладывать плитку или настилать ламинат, паркет.

5. Во многих случаях пол балкона находится ниже уровня пола в квартире, поэтому по желанию жильца выполняют дополнительную подсыпку сухой смесью или утепление керамзитом, до определённого уровня. Можно, так же выполнять тёплый вариант из греющего кабеля или панелей, с обустройством разными отделочными материалами.

6. В других случаях проводится утепление разными утеплительными материалами с устройством каркаса деревянного из бруса, с последующей декоративной отделкой.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Термоматы

Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.

Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.

Виды термоматов для теплого пола

Теплый пол должен соответствовать определенной мощности:

• для сухих помещений рекомендована – 100 Вт/кв. м.;
• для влажных – 140 Вт/кв. м.;
• для неотапливаемых – 150-180Вт/кв. м.

Перед покупкой нужно определиться только с отапливаемой площадью.

Вариант #3 – пленочный пол

Несмотря на эффективность, пленочный пол под плитку стелить не рекомендуется. Выделяют 3 основных причин, почему этого делать не стоит:

• Низкая адгезия. Пленка не дает качественное соединение с бетонной стяжкой и клеевым составом, создавая «плавающий эффект». Залитая на пленку стяжка при простукивании будет издавать пустой звук. Если же на такой пол уронить что-либо тяжелое, то стяжка может и вовсе треснуть.
• Химический состав пленки. Цементные растворы и клеевые составы имеют щелочную среду, которая со временем способны «разъедать» ПЭТ независимо от толщины материала и количества применяемых слоев. Это может привести к образованию искр в оголенных электрических соединениях и даже короткому замыканию.
• Есть достойная альтернатива. Зачем изощряться, придумывая безопасные способы укладки, если есть кабельные и стержневые электрические полы, которые идеально подходят для «мокрой укладки».

В зависимости от задействованного нагревательного материала выделяют два типа инфракрасных обогревательных систем: углеродные и биметаллические. Если уж и стелить инфракрасную пленку, то выбирать для этой цели стоит углеродный тип, поскольку биметаллический абсолютно с ней несовместим. Им не страшна коррозия, а в случае повреждения отключится только один участок за счет параллельного соединения элементов.

Некоторые специалисты отмечают, что под твердым типом покрытия, таким как керамогранит или кафельная плитка, инфракрасные лучи часть своих полезных свойств теряют

Среди представленных вариантов системы отопления по эксплуатационным и качественным параметрам наиболее предпочтительным можно считать электрический теплый пол.

Но все же окончательный выбор, соответствующий возможностям и желаниям, будет оставаться за вами.

Кабельный электрический теплый пол

Обогрев в такой системе осуществляется с помощью греющего кабеля. В его задачи входит выделение тепла при протекании тока. Он устанавливается в специальную стяжку, поверх уже имеющейся, что приводит к подъему уровня пола примерно на 5 — 8 сантиметров. Дополнительная стяжка также выступает в роли аккумулятора тепла, что приводит к увеличению времени остывания обогреваемой поверхности и к снижению денежных затрат на дальнейшее обслуживание. Слой термоизоляции, уложенный между новой стяжкой и полом, полностью исключает теплопотери.

Достоинства:

1. Быстрый нагрев помещения.
2. Практичность и автономность.
3. Возможность регулирования уровня нагрева.
4. Приемлемая цена на материалы и монтаж.

Недостатки:

1. Необходимость заливки новой стяжки.
2. Расходы на оплату счетов по электроэнергии.

Монтаж системы «теплый пол» как вариант утепления пола под плитку

1. Подготавливаем основание. Снимаем старое покрытие и вычищаем пространство между лагами.
2. При необходимости выравниваем изъяны с помощью цементно-песчаного раствора.
3. Укладываем гидроизоляцию.
4. Укладываем утеплитель. Оптимальный вариант — пенопласт, пенофол, пенополиуретановые плиты толщиной 3-5 см. Продается и специальный утеплитель для системы «теплый пол», он имеет углубления для труб, что значительно облегчает работу.
5. Во избежание деформации утеплителя во время нагрева труб рекомендуется между пенопластом и стеной оставить зазор не менее 0,5 см. Щели между листами можно герметизировать с помощью монтажной пены.
6. Производим укладку труб. Оптимальный вариант — использовать металлопластиковые или полипропиленовые, так как они долговечны, прочны и обладают хорошей гибкостью. Их установка возможна одним из следующих способов:

• спиралью;

  Расстояние между трубами должно быть 30-40 см.

• змейкой;
• спиралью со смещенным центром;
• двойной змейкой.

Каким бы способом ни были уложены трубы, расстояние между ними должно быть 30-40 см. Выводим подающий и обратный концы на коллекторный шкаф. Крепить трубы к утеплителю можно следующими способами:

• укладкой между «бобышками»;
• с помощью U-образных пружинных скоб;
• крепежными алюминиевыми пластинами;
• монтажом на специальной металлической сетке с пластмассовыми клипсами для крепления труб.

Подключаем систему к водопроводу, выставляем нужные регулировки в коллекторном шкафу, заполняем трубы теплоносителем, включаем систему.

Какую систему выбрать?

Существует три разработанных и опробованных в разных условиях эксплуатации системы теплых полов. Все три они решают разные задачи, связанные с обогревом, и имеют особенности монтажа и эксплуатации. 7

Водяной теплый пол очень удобен в эксплуатации, так как подключается к отопительной системе дома или квартиры и не требует дополнительных затрат на прогрев оборудования. Однако эту систему возможно установить только если вы живете в частном доме или квартире с индивидуальным отоплением. Дело в том, что к центральному отоплению подключать водяной пол запрещено. Если вы подключите систему по всем правилам, то у вас на кухне будут теплые полы, а соседи выше вас останутся вообще без отопления на кухне. Мощности насоса просто не хватает, чтобы накачать горячую воду дальше вашей конструкции, потому что у теплого пола гидравлическое сопротивление выше, чем у радиаторов отопления.

Установка теплого пола водяного типа достаточно трудоемкая, она производится на этапе основного ремонта и включает в себя несколько шагов: укладку пенопласта или другой теплоизолирующей конструкции (для равномерного распределения тепла по поверхности пола), покрытие его светоотражающей пленкой (чтобы тепло уходило не в потолок соседей под вами, а к вам под ноги), установка армирующей сетки и прокладки труб. После этого пол заливается стяжкой. Стоит учитывать, что высота пола при этом может подняться до 10 см.

Электрический пол на кухне кабельного типа тоже сложен в монтаже, но при этом он подходит для любого типа жилых помещений. Он кладется в стяжку заподлицо, если напольным покрытием будет линолеум. Если в качестве покрытия выбран кафель, то пол можно уложить прямо на стяжку. Стоит сразу сказать, что стоимость отопления будет довольно высока. Однако каждый производитель предлагает воспользоваться терморегулятором, часть из которых имеют возможность программирования. Владелец квартиры может выставлять таймер включения и выключения системы и отапливать помещение в то время, когда это действительно нужно.

Электрический пленочный пол можно сделать самому, с его установкой легко справится даже неопытный в этих делах человек. Пленка с нагревательными элементами раскатывается на обычную стяжку и может быть использована практически под любой вид напольного покрытия (линолеум, ламинат, деревянный пол). Не рекомендуется класть под плитку и ковролин, так как эффективность будет не столь высокая. При установке на кухню под деревянные полы, стоит контролировать температуру нагрева – не выше + 28 градусов. 7

Существует подвид пленочного пола – инфракрасный теплый пол. Принцип его работы отличается от стандартного: он не сам нагревается, а греет окружающие его предметы. Огромными преимуществами этого вида пола являются:

• его толщина (от 1 мм), что обеспечивает одинаковый уровень пола как на кухне, так и на прилегающей к ней территории;
• если вы стелите его под съемное покрытие (не плитку), то при ремонте или переезде можете забрать нагревательный элемент с собой (свернуть в рулон и установить на новом месте);
• нагревательный элемент можно установить лишь в одном месте, например, возле раковины для мытья посуды;
• если один элемент выходит из строя, остальные продолжают работать.

Стержневый электрический пол представляет собой карбоновые стержни, которые могут монтироваться прямо под плитку на плиточный клей. Также он подходит для ковролина (если вы, конечно, рискнете постелить ковролин на кухне).

Совместимость пленочного пола с плиткой

Биметаллический теплый пол не рекомендуют стелить под плитку или керамогранит. Углеродный можно, если несколько «Но» не имеют значения.

Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.

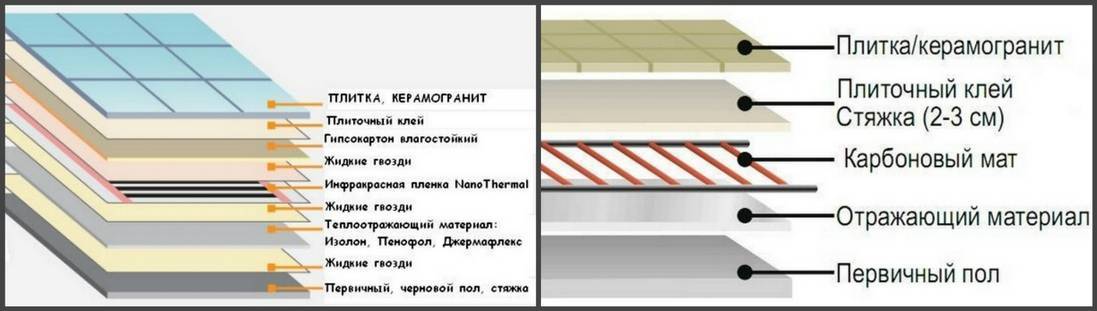

Схема: инфракрасная пленка под плитку

Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.

Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.

Советы по монтажу нагревательных матов

Опытные мастера знают секреты, которые помогают увеличить долговечность оборудования и сэкономить энергоресурсы:

• необходимо использовать термостаты (они защищают от перегрева и экономят электричество);
• во время монтажа ходить по греющим матам можно только в обуви с мягкой подошвой;
• при раскручивании рулона желательно запрятать конец кабеля во внутрь, так он во время укладки не будет перекручиваться и не заденет посторонние предметы;

после каждого этапа работы нужно проверять работу матов;
клей для плитки нужно выбирать особый, выдерживающий температурные перепады;
качество монтажа будет лучше, если начать пользоваться тёплыми полами только после того, как клеевой слой полностью застынет.
 при покупке оборудования нужно обращать внимание на гарантийный срок службы — чем он больше, тем качественнее изделие.

Алгоритм действия при укладке пола в ванной

Качественный и долговечный пол в ванной получится при соблюдении последовательности и технологии укладки всех необходимых слоев. Это процесс называется подготовительным и заключается в следующем:

1. В помещении удаляют старый материал пола, демонтируют, при необходимости деревянные конструкции или производят замену поврежденных элементов.
2. Очищенный пол осматривают на предмет повреждений и выполняют частичный или капитальный ремонт, заделывают трещины и сколы, выравнивают, срезают выступающие фрагменты. Эту стадию работ необходимо выполнить в полной мере, не экономя средств и времени.
3. Долговечность конструкции зависит от гидроизоляционных мероприятий, которые являются обязательными.
4. Для подготовки ровного чернового основания под финишный материал выполняют стяжку. На этой стадии выполняют укладку теплоносителя при устройстве системы «теплый пол». Как правильно выровнять пол в ванной комнате, читайте тут.

Рассмотрим каждый из этих этапов подробнее.

Демонтаж старого покрытия

Подготовка

Перечень подготовительных работ зависит от состояния помещения – расположено оно в обжитой квартире или в новостройке. В первом случае, как отмечалось ранее, необходимо произвести демонтаж существующей отделки. Обычно в ванной это напольная плитка, поэтому для ее демонтажа потребуется перфоратор. Удалять необходимо не только кафель, но и стяжку под ним. Легче удалить линолеум – его поддевают ножом и сдирают. Если пол деревянный, то некоторое количество досок подпиливают и демонтируют то, что осталось.

Удаление кафельной плитки с пола

Если квартира новая, то подготовка заключается в очистке пола от мусора и пыли, и заделки трещин, если они есть, при помощи плиточного клея. Когда он высохнет, можно переходить к созданию гидроизоляционного слоя.

Ремонт бетонной стяжки – заделка трещин

Гидроизоляция

Чтобы обеспечить качественную адгезию между гидроизоляционным материалом и перекрытием последнее обрабатывают грунтовкой. Существует несколько видов гидроизоляции.

Таблица 1. Виды гидроизоляции

Виды гидроизоляции
Описание

Наплавляемая

Надежный способ создания качественного гидроизоляционного слоя по плитам перекрытия. Напуск на стены составляет не меньше 25 см. сверху выполняют заливку черновой стяжки и укладывают еще один гидроизоляционный слой.

Обмазочная

Наиболее долговечный и простой способ. Состав изготавливают в пропорции 1: 1 путем смешивания сухого компонента с водой. На пол наносят кистью или валиком, сначала обмазывая места стыка стены и пола по периметру помещения, наклеив предварительно на первый слой гидроизоляционную ленту, а потом оставшуюся поверхность пола.
После нанесения первого слоя выдерживают интервал в 4-6 часов, затем наносят второй слой и оставляют его на сутки.

Рулонная

Это мембраны с битумным покрытием и клеевым слоем для простоты фиксации, более дешевые толь и рубероид, и другие рулонные материалы

При их укладке важно завести полотно по периметру на стены на высоту не ниже 20 см и тщательно проклеить стыки. Окрасочная

Окрасочная

Недолговечный способ – хватает в среднем на 3 года, после чего его необходимо обновить. Отличается простотой нанесения при помощи кисти или валика с обработкой стен на высоту 10 см.

Виды систем устанавливаемых на стену

Электрические греющие полы бывают кабельными и инфракрасными. В них регулировка и контроль за температурой производится при помощи терморегулятора.

Нагревательный мат на стене

Watch this video on YouTube

Кабельные

Кабельные системы представляют собой обычный провод, который может быть одножильным или двужильным. При укладке кабельного пола на стене, провод укладывается по схеме «улитка» или «змейка».

Один из видов кабельного обогрева — маты, это тот же одно- или двужильный нагревательный кабель, который закреплён на специальном полотне. Поэтому, маты легче в монтаже, их достаточно просто раскатать на поверхности.

Срок эксплуатации греющих устройств кабельного типа достаточно длительный. По уровню потребления электроэнергии они сравнимы с обычными электроприборами. Но у кабельного отопления есть существенный недостаток — электромагнитное излучение.

Инфракрасные

В инфракрасных системах обогрев осуществляется за счёт длинноволновых инфракрасных излучений, которые исходят от карбоновых элементов. Данное отопление экологически безопасно, так как  не излучает электромагнитных волн.

 Инфракрасный способ обогрева бывает:

1. Плёночный. Карбоновые пластины, запаянные в полиэстер. Плёнка лёгкая, и имеет малую толщину, поэтому произвести монтаж данной системы достаточно легко.
2. Стержневой. Карбоновые стержни, закреплённые на специальной сетке. Стержневые системы ещё называют интеллектуальными, поэтому они имеют высокую стоимость.

Способы укладки пола

Сегодня существует два основных способа укладки плитки сверху пленочного покрытия — сухой и мокрый. Какой из них лучше, каждый решает сам.

Сухой метод

Он называется «сухим», так как обогревательные элементы не имеют контакта с бетонной стяжкой. При этом способе предусматриваются такие этапы работ:

1. Прежде всего нужно снять старое напольное покрытие.
2. Убрать все шероховатости, протереть пыль, хорошо просушить поверхность.
3. Поверх чернового пола уложить гидроизоляцию: рубероид или обмазочную мастику. За неимением можно использовать обычную полиэтиленовую плёнку, уложив её внахлёст. Скотчем заклеить стыки.
4. Укладка утеплителя. Он необходим, чтобы тепловая энергия не уходила в черновые полы или в плиты перекрытия. В качестве теплоизоляционного материала лучше использовать фольгированные материалы с теплоотражающими свойствами — пенофол, изолон и другие. Вместе с инфракрасной плёнкой они будут очень эффективной тепловой защитой.
5. Плёночные полы укладывают на расстоянии 10−20 см от стен, между отдельными пластинами должен быть зазор в 5−6 см. Нагревательные элементы соединяются между собой и с питающими проводами строго по инструкции.
6. Перед укладкой плитки надо подключить систему к сети, чтобы убедиться в правильности выполненной работы. При обнаружении ошибок на этом этапе их легче будет исправить.
7. Для защиты от механического воздействия нагревательные элементы покрываются защитным материалом, который не должен быть слишком плотным для беспрепятственного прохождения инфракрасного излучения. Это может быть полиэтиленовая плёнка.
8. В качестве чернового покрытия монтируется основание под стяжку, которое должно быть достаточно прочным: листы ДВП, МДФ, гипсокартон. Следует учитывать, что материалы на основе древесины имеют плохую теплопроводность, поэтому могут наблюдаться потери тепла.

Инфракрасный пол начинает прогреваться через 1−2 минуты после включения его в сеть. Если все выполнено по инструкции, можно переходить к последнему шагу — укладке плитки.

Мокрый метод

Он предусматривает подготовку поверхности, укладку теплоотражателя, затем инфракрасной плёнки. Сверху кладется полиэтилен, потом все слои армируются и заливаются смесью для наливных полов. После подсыхания раствора сверху укладывается керамическая плитка. Через неделю-полторы система тёплого плёночного пола под плитку запускается в работу. Поэтапно это будет происходить следующим образом:

1. Черновая поверхность очищается от мусора, на неё кладутся полосы лавсановой теплоотражающей подложки.
2. На подложке расстилается сетчатообразное инфракрасное полотно.
3. С помощью клемм и проводов полотно присоединяется к электросети и зажимается плоскогубцами.
4. Провода в местах соединения изолируются битумной изоляцией.
5. Канцелярским ножом на термоизоляции делаются зарубки для проводов.
6. Сверху инфракрасной сетки заливают наливной пол, слой которого разравнивают и хорошо просушивают.
7. После просушки пола укладывают кафель, прикрепляя его на плиточный клей.

После утепления нельзя забыть о заземлении. Таким образом, инфракрасный пол под плитку можно укладывать самостоятельно, если выполнять условия по установке, заданные производителем.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Производители ИК теплых полов для обогрева

На строительном рынке в настоящее время представлено множество моделей инфракрасных теплых покрытий от различных производителей. В то же время, многие из них малоизвестны для широкого круга потребителей, а потому надежность и эффективность таких изделий не являются гарантированными.

Если же хочется приобрести качественную продукцию от известных фирм, то здесь львиную долю рынка занимает брендовая продукция южнокорейских производителей, хотя есть и изделия производства прочих стран, в том числе России. С некоторыми из наиболее известных брендов можно вкратце ознакомиться ниже.

Caleo – изготовитель инфракрасных теплых полов из Южной Кореи

Продукция этой фирмы заслужила популярность благодаря своему высокому качеству и эффективности, однако есть существенный момент, который надо учитывать при ее выборе: из-за своей очень малой толщины (0,42 миллиметра) инфракрасная пленка требует большой осторожности и аккуратности при укладке.. Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry»

Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Teplofol-nano – инфракрасные пленочные полы германо-российского производства. Представляют собой инновационную разработку: имеют толщину всего в 0,2-0,4 миллиметра, а нагревательным элементом в них служит алюминий. Гарантийный срок составляет 7 лет.

RexVa – еще один южнокорейский бренд, продукция которого отличается высоким качеством. Теплые полы этой компании надежны и имеют доступную цену, благодаря чему популярны в России и в странах СНГ.

Slim Heat – пленочные теплые полы, выпускаемые группой российских компаний «Специальные системы и технологии». Гарантийный период эксплуатации – 7 лет.

Heat Plus – очередной южнокорейский изготовитель, продукция которого очень широко представлена на российском рынке. Теплые полы данной фирмы характеризуются экономичным энергопотреблением, надежностью и безопасностью. Срок гарантии – 10 лет.

Конечно, инфракрасные теплые полы, при всех своих достоинствах, являются далеко не единственным вариантом эффективного и удобного обустройства отопления в доме. Есть много других очень практичных систем обогрева: водяной теплый пол, центральное отопление, нагревательные маты, кабели и т. д. Все они имеют свои преимущества и недостатки, комплексная оценка которых обуславливает выбор оптимального варианта в каждой конкретной ситуации.

Технические характеристики устройства

Максимальная мощность трансформатора – 80кВА, при этом значение напряжение на стороне ВН – 380В.

В режиме холостого хода значения напряжений на стороне СН равны – 55/65/75/85/95В, а параметры эл/тока на ней при:

• значении напряжений 55/65В составляют 520А;
• при значении 75/85/95В – 471А.

1. Номинальное значение мощности на обмотке низкого напряжения – 2,5кВА;
2. Номинальное значение напряжения на стороне низкого напряжения – 42В;
3. Значение номинальной мощности независимого источника питания – 25кВА;
4. Диапазон температур подогрева – 20-100 0 С;
5. Значения длины/ширины/высоты – 1,4/1,01/1,47м;
6. Общая масса – 500кг.

Кабельный теплый пол

Самое обычное обустройство кабельного теплого пола представляет собой специальные одножильные или двухжильные кабели, погруженные в цементно-песчаную стяжку высотой 2-3 см. А вместе с напольным покрытием и подготовкой основания пол иногда приподнимается почти на 10 см.

Сразу стоит отметить, что те электромагнитные поля, о которых постоянно упоминают отзывы действительно имеют место и продуцируются одножильными кабелями в намного большей степени, чем двухжильными.

Кабельный теплый пол

Монтаж обычных кабельных полов требует определенной квалификации, а включать систему можно только через месяц. Этот вариант уже давно потерял свои позиции на рынке, а его место заняли термоматы.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

1. С применением арматурной сетки:
2. сетка укладывается поверх полиэтилена;

затем производится заливка бетонного или самовыравнивающегося раствора;

• только после полного высыхания состава стелется плитка.
• С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.

Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.

Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.
