Простой, но мощный индукционный нагреватель

Схема работы индукционного нагревателя

Нагреватель индукторного типа содержит следующие элементы.

1. Генератор тока . Благодаря данному модулю переменный ток бытовой электросети преобразуется в высокочастотный.
2. Индуктор . Изготавливается из медной проволоки, скрученной в виде катушки, для образования магнитного поля.
3. . Представляет собой металлическую трубу, размещенную внутри индуктора.

Все перечисленные элементы, взаимодействуя между собой, работают по следующему принципу

. Выработанный генератором высокочастотный ток поступает на катушку индуктора, изготовленную из медного проводника. Ток высокой частоты преобразуется индуктором в электромагнитное поле. Далее, металлическая труба, находящаяся внутри индуктора, разогревается благодаря воздействию на нее вихревых потоков, возникающих в катушке. Теплоноситель (вода), проходящий через нагреватель, забирает тепловую энергию и переносит ее в отопительную систему. Также теплоноситель выступает в роли охладителя нагревательного элемента, что продляет “жизнь” отопительному котлу.

Ниже предоставлена электрическая схема индукционного нагревателя.

На следующем фото показано, как работает индукционный нагреватель металла.

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

• относительная простота,
• доступность деталей,
• лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

НАГРЕВАТЕЛИ

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

ТРАНЗИСТОР IGBT

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

ДИОДЫ STTH

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

КОНДЕНСАТОРЫ

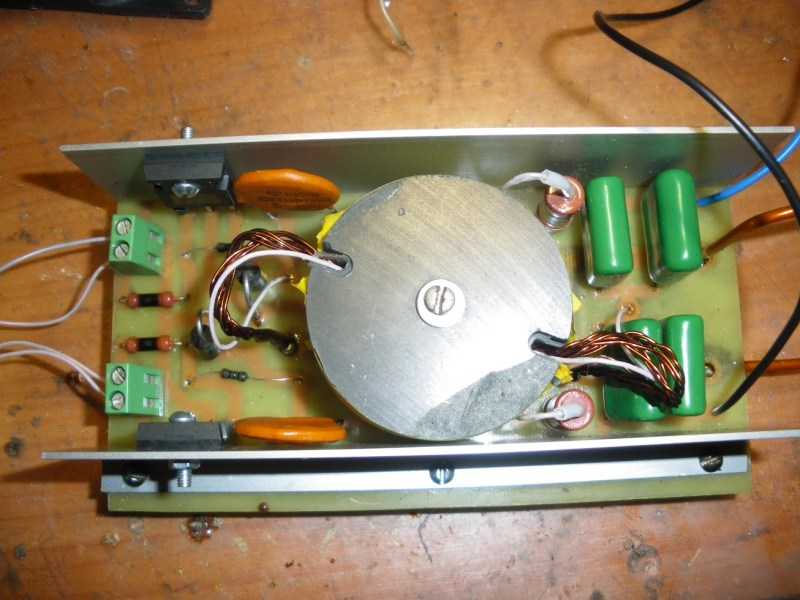

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

• 6 витков намотки,
• диаметр 24 мм,
• высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

ЭМИ ФИЛЬТРЫ

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

• нагреватели,
• галогенные лампы,
• другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Ремонт индукционных нагревателей

Ремонт индукционных нагревателей производится из запасных частей с нашего склада. На данный момент можем отремонтировать все типы нагревателей. Индукционные нагреватели достаточно надежны, если строго следовать инструкциям по эксплуатации и не допускать запредельных режимов работы — в первую очередь следить за температурой и правильным водяным охлаждением.

Тонкости эксплуатации всех типов индукционных нагревателей зачастую не полностью публикуются в документации производителей, их ремонтом должны заниматься квалифицированные специалисты, хорошо знакомые с подробным принципом работы подобной аппаратуры.

Индукционный водонагреватель своими руками: схема

Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев. На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).

Важно учитывать тип материала, из которого изготовлена обмотка. Так, в бытовых моделях чаще всего используется медный провод

Такой материал хорошо подойдет для нагрева воды в котлах.

Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).

Схема простого индукционного водонагревателя. Как видно, прибор имеет довольно простую конструкцию и малое количество элементов.

Узлы и детали теплогенератора

Устройство включает в себя:

• генератор переменного тока, который увеличивает частоту тока;
• индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
• нагревательный элемент, чаще всего его роль играет металлическая труба.

Благодаря такой конструкции передача энергии осуществляется практически без потерь. КПД достигает 98%.

Принцип работы

Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии

Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.

В заводских моделях частота тока достигает 1 кГц.

Плюсы и минусы индукционного нагрева ГВС

Плюсы самодельных и заводских индукционных проточных водонагревателей:

• полная бесшумность;
• КПД 98 – 99%;
• из-за микровибраций грязь и накипь не прилипают, электрохимических реакций нет, чистка не потребуется, эксплуатация продлевается;
• высокая ремонтопригодность, эффективность и простота, минимум деталей – нагрев производится отрезком трубы с обмоткой – (срок службы 10 – 20 лет), но этого достоинства нет, если используется радиосхема;
• компактность;
• экологичность, нет продуктов горения;
• нет затрат на техническое обслуживание, не надо чистить, менять аноды, ТЭН;
• регулируется, настраивается (уменьшая/увеличивая силу тока, размер намотки).

Нет зависимости мощности от температуры воды, но чем холоднее она поступает и интенсивнее проток, тем прохладнее на выходе, так как не успевает вобрать тепло, поэтому рекомендовано, чтобы жидкость дольше двигалась внутри индукционного водонагревателя (несколько секций, отделение, проволока внутри).

Минусы:

• не экономные;
• нагревается только рабочий элемент, но тепло передается и в пространство, прикасаться к прибору небезопасно, кожух не всегда решает проблему;
• риск взрыва системы, пожара из-за перегрева, поэтому надо устанавливать датчик температуры с автоотключением;
• высокая цена заводских моделей – в среднем 30 тыс. за изделие небольшой мощности;
• электромагнитное поле;
• без электротехнических навыков сложно добиться технических характеристик, обеспечивающих мощность выше 2,5 кВт, так как потребуется сборка частотного преобразователя.

Выполнение измерений с применением индукционной паяльной станции

Контроль температуры пайки при помощи термопары и мультиметра

При пайке различных мелких радиодеталей, согласно требованиям различных нормативных документов, рекомендациям изготовителей электронных компонентов, технике безопасности, температура жала при его прикосновении к рабочей поверхности должна быть не выше 2700С. При работе с описываемым паяльным оборудованием данный показатель устанавливают при помощи регулировочных энкодеров на электронном блоке устройства. Проверяют правильность такой настройки, прикасаясь к жалу прибора кончиком термопары, подключенной к мультиметру.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктора;
• генератора;
• нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображенийНезависимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элементНесомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборамиВеским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезенЕсли самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуруДля того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагревательСамым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросваркеИндукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергияПринцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металловСборка простейшего индукционного нагревателяБыстрое разогревание вихревыми токамиОбязательный доступ к источнику энергииНагрев металлической трубкиМодернизация обычного инвертораИспользование инвертора в качестве генератораТочки подключения индукционной катушкиПрименение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Составляющие

Для прибора понадобится:

1. Труба пластиковая; 2. Сетка из нержавеющей стали; 3. Стальная проволока; 4. Медная проволока; 5. Инвертор сварочный.

Схема индукционного нагревателя созданного своими руками будет очень просто, отсюда малый вес и компактность устройства.

За основу берется катушка, которая будет играть роль индуктора. Она располагается в пластиковом корпусе. Внутри самой катушки нужно расположить отрезок стальной трубы, на которой нужно сделать 2 патрубка (входной и выходной). Они будут нужны для циркуляции воды в системе отопления. Катушка, в свою очередь, должна соединяться с электричеством, чтобы прибор функционировал.

Обратите внимание!

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

В случае, если есть инвертор, можно использовать несколько иной способ подключения. К тому же это повысит частоту тока, и как следствие кпд прибора.

Сам преобразователь, за счет которого возможен другой тип подключения, состоит из 3 составляющих:

1. Схема управления транзисторами; 2. Выпрямитель; 3. Двухтранзисторный инвертор.

Отличительная особенность этого способа состоит во вторичной обмотке проволоки. Она короткозамкнута, при этом располагается в первой обмотке. Фактически, принцип работы можно сравнивать с трансформатором, однако желаемый итог совершенно разный.

Достать такой инвертор можно из сварочного аппарата, однако схема подключения будет несколько сложнее. Таким образом, можно собрать индукционный нагревать своими руками из сварочного аппарата.

Обратите внимание!

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Как самостоятельно собрать индукционный нагреватель

Современный рынок предоставляет достаточно большой выбор различных моделей оборудования индукционного типа. Но в целях экономии такое устройство можно изготовить самим. Конечно, задумав сделать этот нагреватель, нужно подготовить для работы соответствующие инструменты и запастись необходимыми материалами, многие из которых уже могут быть у хозяина.

Для изготовления простой конструкции нагревателя нужно взять следующие компоненты:

• кусок пластиковой трубы с достаточно толстыми стенками – это пойдет для изготовления корпуса устройства;
• сетку (металлическую);
• проволоку из меди;
• проволоку из нержавеющей стали диаметром до 7 мм или катанку.

Самодельный индукционный котел

Чтобы вмонтировать нагреватель в систему отопления, понадобятся еще встраиваемый циркулирующий насос и переходники для подсоединения устройства, а также сварочный аппарат и необходимые инструменты.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Преимущества индукционных нагревателей

Индукционный нагреватель обладает несомненными преимуществами и является лидером среди всех типов приборов. Это преимущество складывается в следующим:

• Он потребляет меньше электроэнергии и не загрязняет окружающее пространство.
• Удобный в управлении, он обеспечивает высокое качество работы и позволяет контролировать процесс.
• Нагревание через стенки камеры обеспечивает особую чистоту и возможность получить сверхчистые сплавы, при этом плавку можно производить в разной атмосфере, в том числе в инертных газах и в вакууме.
• С его помощью возможен равномерный нагрев деталей любой формы или избирательный нагрев
• Наконец, индукционные нагреватели универсальны, что позволяет их использовать повсеместно, вытесняя устаревшие энергозатратные и неэффективные установки.

Как сделать своими руками

Рассмотрим второй способ изготовления мощного индукционного нагревателя своими руками. В отличие от первого способа, составляющих будет гораздо меньше, однако его мощность будет выше, за счет использования несколько иных компонентов и типа подключения.

Нам понадобится:

1. Инвертор сварочный; 2. Генерирующий сварочный ток (от 15 А); 3. Медная проволока.

В качестве сердечника рекомендуется использовать полимерные материалы. Это обусловлено тем, что они способны выдерживать довольно высокие температуры при нагревании. В нашем случае будет полимерная труба с диаметром 50 мм.

На сердечник необходимо намотать проволоку, соединить ее с инверторными клеммами таким образом, чтобы не было перекручивания.

2 Преимущества индукционных водонагревателей

Современные модификации индукционных водонагревателей для системы отопления получили популярность на рынке, что объясняется их многочисленными преимуществами. К плюсам оборудования этого типа можно отнести следующее:

• Простота конструкции.
• Эффективность нагрева.
• Возможность самостоятельного изготовления.
• Полная автоматизация.
• Безопасность эксплуатации.

Изготовление своими руками сверхэкономичных нагревателей воды не представляет какой-либо сложности, что позволяет всю работу выполнить самостоятельно. Устройство состоит из минимума деталей, которые не ломаются и не требуют какого-либо специального ухода. В процессе работы водонагреватели слегка вибрируют, что позволяет решить проблему с накипью и появлением отложений на нагревающих элементах.

К недостаткам индукционных водонагревателей можно отнести посредственную топливную экономичность. Однако сегодня с развитием солнечной энергетики, когда владельцы частных домов могут устанавливать на крыше недорогие панели, вырабатывающие электроэнергию, имеется возможность существенного уменьшения коммунальных расходов.

Обязательная техника безопасности

Любые работы, производимые с электричеством, в особенности если работы тем или иным образом подразумевают участие/использование в процессе воды, требуют полного соблюдения требований безопасности.

Кроме этого, перед началом любых работ первоначально необходимо досконально изучить теоретическую часть. Это позволит более детально разобраться в предстоящей работе, исключить возможные ошибки и недопонимания.

В рамках этой статьи мы рассмотрели несколько способов изготовления нагревательного прибора своими руками. Фото индукционного нагревателя, инструкцию и рекомендации по использованию можно найти в интернете.

Обратите внимание, в случае с самодельными индукционными нагревателями, их нельзя устанавливать в жилых помещениях. Это обусловлено электромагнитным излучением, которое исходит изнутри и снаружи от катушки

Фактически, оно будет нагревать не только сердечник, но и металлические предметы, приборы, которые попадают под воздействие магнитного поля.

Рекомендуется применять только с оцинкованным экраном, чтобы исключить такую вероятность.

4 Пошаговая инструкция

В промышленных моделях водяная рубашка изготавливается из металлических труб с толстыми стенками. Однако в самодельных колонках, в которых тепловая мощность индукции не превышает 5 кВт, разогреть металлические трубы с теплоносителем бывает затруднительно. Поэтому предпочтительно использовать пластиковые трубки, по которым с помощью насоса или самотёком прогоняется теплоноситель.

Для упрощения подключения индукционного нагревателя к системе отопления необходимо в верхней и нижней части корпуса установить соответствующие фитинги-переходники. Нижняя часть трубы закрывается решеткой, после чего внутрь колонки закладывают наполнитель, состоящий из прутков, металлической проволоки или аналогичных элементов.

При выборе наполнителя, который нарезается небольшими кусочками, следует отдавать предпочтение стали с высоким магнитным сопротивлением. В последующем такой металл будет хорошо разогреваться, обеспечивая максимально возможную эффективность отопителя. После заполнения наполнителем корпус сверху закрывается металлической сеткой.

Выполняется индукционная решётка, для чего поверх корпуса наматывают медную проволоку. Чтобы обеспечить качественный нагрев, необходимо сделать не менее 90 витков катушки. Витки должны располагаться друг к другу максимально плотно без зазора, что позволит обеспечить формирование качественного магнитного вихревого поля, которое необходимо для разогрева наполнителя. Обмотка выполняется из изолированного медного провода с толщиной 1−1,5 миллиметра.

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

1. Подготовьте рабочее место, материалы и инструменты.
2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
9. Проверьте работоспособность индуктора.

Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.

Сила индукции

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.
