Как подключить терморегулятор. Как самостоятельно сделать терморегулятор?

Важные нюансы

Необязательно использовать микросхему К140УД6. Допускается задействовать аналоги Д2, Д7, Д8, Д12. Рекомендованный стабилитрон может быть заменен любым другим. Главное, чтобы мощность была в пределах от 11 и до 13 V.

FU1 тоже должен иметь большее значение. Чтобы обеспечить безопасное открывание и закрывание тринистора, выбирают резисторы R2 и R6.

С помощью данных элементов осуществляется и управление устройством. Терморезистор R5 могут иметь обозначение в пределах 10-51 кОм, а сопротивление резистора быть аналогичным.

Обязательно необходимо соблюдать технику безопасности. Выводы терморегуляторов, которые предназначены для работы во влажной либо водянистой среде, должны быть герметично изолированными.

3 Разновидности аппаратов на рынке

Сегодня компании, которые производят такое оборудование, предлагают покупателю 3 основные разновидности устройств. Все они работают на разных внутренних сигналах. Именно их функция заключается в контроле над температурой и её выравнивании в зависимости от настроек прибора (верхней и нижней черты).

Существует три вида внутренних сигналов:

1. Данные снимаются непосредственно с теплоносителя. В обиходе не очень популярный, так как его эффективность недостаточная. Принцип работы заключается в погружном датчике или другом подобном ему устройстве. Хотя с эффективностью есть проблемы, но на рынке относится к дорогому сегменту подобных устройств.
2. Внутренние воздушные волны. Этот вариант самый популярный, поскольку считается надёжным и экономичным. Он берёт данные не температуры теплоносителя, а непосредственно воздуха. Это позволяет добиться более высокой точности. Какой градус будет выставлен в блоке управления, такова и будет температура воздуха. Соединяется с отопительной системой с помощью кабеля. Такие модели постоянно усовершенствуются производителями, что делает их более удобными и функциональными.
3. Внешние воздушные волны. Функционирует на основе уличного датчика. Он срабатывает при любых изменениях погодных условий, и немедля реагирует, изменяя настройки отопительного оборудования.

Сегодня на рынке есть много популярных моделей от топовых производителей, которые уже закрепили своё положение. К ним в первую очередь можно отнести E 51.716 и IWarm 710. Сам корпус небольших размеров и сделанный из пластполимера, который не горит. Несмотря на это в нём есть множество полезных функций. Дисплей, как на такие маленькие разеры, довольно большой. На нём отображаются все существующие данные. Стоят такие приборы в пределах 2500−3000 рублей.

К вышеперечисленным плюсам можно добавить и некоторые минусы. К ним относится небольшй набор функций, которые есть в аналогах этих устройств. При пользовании это иногда вызывает дискомфорт. К тому же в этих моделях нет функции автоматического нагревания. Но при желании её можно доделать уже самостоятельно.

Таким образом, сделать самостоятельно терморегулятор или приобрести и установить готовую модель не составит никакого труда, если в точности придерживаться всех схем, чертежей и инструкций по изготовлению и монтажу. Это оборудование позволит сэкономить время хозяев на ручной регулировке температуры определённых приборов.

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности

инапряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:12 ,24 ,36 ,42 ,48 ,60 ,127 ,220 ,380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно

два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно

, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Немного теории

Любой терморегулятор конструктивно включает в себя три основных блока:

измерительный;
логический;
исполнительный.

Теоретически температурный датчик можно представить набором из четырех сопротивлений, среди которых три резистора будут представлены элементами с постоянными электрическими параметрами, а четвертый переменным. Они собираются в схему измерительного полуплеча, приведенную на рисунке 1 ниже:

Рис. 1. Датчик из полуплеча резисторов

На схеме показан принцип соединения резисторов для получения температурного датчика. Как видите, сопротивление R2 является переменным и меняет физическую величину в соответствии с изменениями температуры окружающей среды. При подаче одного и того напряжения питания в терморегуляторе, при изменении сопротивления в плече будет возрастать ток в цепи.

На основании изменений происходит анализ температурных колебаний в результате которого рабочий орган вызывает срабатывание терморегулятора и последующее отключение или включение оборудования.

Для измерения сопротивления резисторов в качестве логического элемента устанавливается микросхема, работающая в режиме компаратора. Ее задача сравнить электрические сигналы в двух плечах. Пример схемы регулятора температуры приведен на рисунке:

Рис. 2. Принципиальная схема терморегулятора

Здесь блок микросхемы U1A принимает сигналы от измерителя температуры на входы 2 и 3. При достижении температуры срабатывания, в плечах начнет протекать разный ток, и компаратор выдаст на управляющий элемент электронного терморегулятора сигнал о включении.

При остывании датчика термометра ток в плечах терморегулятора уравняется, и электронный блок выдаст управляющий сигнал на отключение. Приведенная электронная схема работает в двух устойчивых состояниях – отключенном и включенном, чередование рабочих режимов происходит в соответствии с заданной логикой.

Эта схема терморегулятора используется в работе куллера персонального компьютера, получая электроснабжение от блока питания, происходит сравнение тока в плечах. Когда блок питания перегреется, терморегулятор переведет транзистор в противоположное состояние и вентилятор запустится.

Такой принцип может применяться не только в вентиляторах, но и в ряде других устройств:

для контроля работы электрического отопления по температурным показаниям в помещении;
для установки уровня температуры в самодельном инкубаторе;
при подключении теплого пола для контроля его работы;
для установки температурного диапазона работы двигателя, с принудительным охлаждением или отключением системы при достижении граничного значения температуры;
для паяльных станций или ручных паяльников;
в системах охлаждения и холодильном оборудовании с логикой снижения температуры в определенных пределах;
в духовках, печах как бытового, так и промышленного назначения.

Сфера применения терморегулятора ничем не ограничена, везде, где вы хотите получить контроль уровня температуры в автоматическом режиме с управлением питания, такое устройство станет отличным помощником.

Обзор терморегуляторов на рынке

Терморегулятор IWarm 710

К числу наиболее популярных моделей на сегодняшний день относятся E 51.716 и IWarm 710. Их негорючий, выполненный из пластполимера корпус имеет небольшие размеры, но большое число полезных задач и встроенный аккумулятор. Имеет довольно большой встроенный дисплей, который отображает соответствующие температурные характеристики.

Стоимость этих моделей представлена в пределах 2700 тыс. рублей.

К особенностям E 51.716 можно отнести то, что он имеет кабель длиной в 3 м, способен балансировать температуру одновременно от самого пола, и то, что прибор может встраиваться в стену в любом положении.

Единственное о чём следует подумать перед его монтажом, как именно он будет располагаться, чтобы кнопки переключения не закрывались посторонними предметами, и были легко доступны.

К недостаткам терморегулятора относится незначительных набор функций, однако аналогичные приборы выполняют их довольно легко. В эксплуатации это может вызвать дискомфорт. Также, в памяти E 51.716 и IWarm 710 нет функции автоматического нагревания, поэтому это придётся делать самостоятельно.

Электронные регуляторы с механическим принципом работы:

Регулирование работы основано на автоматике, и осуществляются при помощи кнопок, расположенных на панели.
Включают в себя дисплей, на котором обозначается прежние и заданные градусы.
Есть возможность настраивать прибор самостоятельно: число, время работы, цикличность подогрева с сохранением конкретного режима, также можно указывать степень нагрева.
В сравнении с механическими аналогами, температура электрических моделей легко регулируется приблизительно на 0,5 значений.

На покупку такой модели уйдёт не более 4 тысяч.

Электронные комплектации:

Самостоятельно управляют температурой.
Всего один прибор может контролировать атмосферу на несколько дней вперёд и отдельно для каждой комнаты.
Позволяют устанавливать режим «отсутствие», и не затрачивать на это лишние средства, если никого нет дома.
Система автоматически анализирует качество работы устройства в каждой комнате. Владельцу не придётся догадываться о возможных неисправностях в работе, так как все недочёты система выдаст самостоятельно.
Производители дорогих моделей предусмотрели возможность управления режимами, находясь далеко от дома. Регулировка осуществляется при помощи встроенного Wi-Fi роутера.

Стоимость подобных аппаратов зависит от набора встроенных функций, поэтому варьируется от 6000 до 10000 тыс. рублей и выше.

Как сделать терморегулятор своими руками: пошаговая инструкция

Рассмотрим, как изготавливаются терморегуляторы (термореле) с датчиком температуры воздуха своими руками на 12 В. Сборка прибора осуществляется в такой последовательности:

Прежде всего, нужно подготовить корпус. Подойдет отслуживший свое счетчик, например, «Гранит-1».
Схему можно собрать на плате от того же счетчика. К прямому входу компаратора (помечен знаком «+») подключается потенциометр, позволяющий задавать температуру. К инверсному входу (знак «-») – термодатчик LM335. Если напряжение на прямом входе окажется более высоким, чем на инверсном, на выходе компаратора установится высокий уровень (единица) и транзистор подаст питание на реле, а оно – на нагреватель. Как только напряжение на инверсном входе окажется большим, чем на прямом, уровень на выходе компаратора станет низким (ноль) и реле отключится.
Чтобы обеспечить перепад температур, то есть срабатывание терморегулятора, к примеру, при 23-х градусах, а отключение – при 25-ти, необходимо при помощи резистора создать отрицательную обратную связь между выходом и прямым входом компаратора.
Трансформатор для питания терморегулятора можно изготовить из катушки от старого электросчетчика индукционного типа. На ней имеется место для вторичной обмотки. Чтобы получить напряжение в 12 В, необходимо намотать 540 витков. Их удастся уместить, если использовать провод диаметром 0,4 мм.

Простой самодельный термостат

Для включения нагревателя удобно использовать клеммник счетчика.

Виды комнатных термостатов

Существует три вида терморегуляторов для жилых помещений:

Электронное устройство состоит из датчика температур, передатчика сигнала и термореле. Плюс этого прибора заключается в точном определении и последующем изменении температуры в комнате. При этом удаленное управление довольно легкое и термостат может быть использован в системе «Смарт Хаус».
Электромеханический терморегулятор имеет более упрощенное внутреннее устройство, чем электронный. Реле – основной элемент в конструкции, имеющий форму трубочки, полость которой наполнена реагирующим на изменения температурного режима веществом. Во время нагревания котельного оборудования это вещество расширяется, во время остывания, наоборот, сужается. Все скачки испытывает на себе привод, регулирующий температуру посредством электрической цепочки.
Механический агрегат не содержит в себе электронику. Основа работы этого термостата – изменение свойств материала под воздействием температурного режима. Изменения в температуре заполняющего газовую мембрану вещества провоцируют замыкание или размыкание электрической цепочки, тем самым запуская механизмы терморегулятора.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т.д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Схемы авторегуляторов

В настоящее время, у любителей самодельной электроники, популярностью пользуются две схемы автоматического управления:

На основе регулируемого стабилитрона типа TL431 – принцип работы состоит в фиксации превышения порога напряжения в 2,5 вольт. Когда на управляющем электроде он будет пробит, стабилитрон приходит в открытое положение и через него проходит нагрузочный ток. В том случае, когда напряжение не пробивает порог в 2,5 вольт, схема приходит в закрытое положение и отключает нагрузку. Достоинство схемы в предельной простоте и высокой надежности, так как стабилитрон оснащается только одним входом, для подачи регулируемого напряжения.
Тиристорная микросхема типа К561ЛА7, либо ее современный зарубежный аналог CD4011B – основным элементом является тиристор Т122 или КУ202, выполняющий роль мощного коммутирующего звена. Потребляемый схемой ток в нормальном режиме не превышает 5 мА, при температуре резистора от 60 до 70 градусов. Транзистор приходит в открытое положение при поступлении импульсов, что в свою очередь является сигналом для открытия тиристора. При отсутствии радиатора, последний приобретает пропускную способность до 200 Вт. Для увеличения этого порога, понадобится установка более мощного тиристора, либо оснащение уже имеющегося радиатором, что позволит довести коммутируемую способность до 1 кВт.

Необходимые материалы и инструменты

Сборка самостоятельно не займет много времени, однако обязательно потребуются некоторые знания в области электроники и электротехники, а также опыт работы с паяльником. Для работы необходимо следующее:

Паяльник импульсный или обычный с тонким нагревательным элементом.
Печатная плата.
Припой и флюс.
Кислота для вытравливания дорожек.
Электронные детали согласно выбранной схемы.

Схема терморегулятора

Пошаговое руководство

Электронные элементы необходимо разместить на плате с таким расчетом, чтобы их легко было монтировать, не задевая паяльником соседние, возле деталей активно выделяющих тепло, расстояние делают несколько большим.
Дорожки между элементами протравливаются согласно рисунку, если такого нет, то предварительно выполняется эскиз на бумаге.
Обязательно проверяется работоспособность каждого элемента при помощи мультиметра и только после этого выполняется посадка на плату с последующим припаиванием к дорожкам.
Необходимо проверять полярность диодов, триодов и других деталей в соответствии со схемой.
Для пайки радиодеталей не рекомендуется использовать кислоту, поскольку она может закоротить близкорасположенные соседние дорожки, для изоляции, в пространство между ними добавляется канифоль.
После сборки, выполняется регулировка устройства, путем подбора оптимального резистора для максимально точного порога открывания и закрывания тиристора.

Как сделать терморегулятор своими руками: пошаговая инструкция

Прежде всего, нужно подготовить корпус. Подойдет отслуживший свое счетчик, например, «Гранит-1».
Схему можно собрать на плате от того же счетчика. К прямому входу компаратора (помечен знаком «+») подключается потенциометр, позволяющий задавать температуру. К инверсному входу (знак «-») – термодатчик LM335. Если напряжение на прямом входе окажется более высоким, чем на инверсном, на выходе компаратора установится высокий уровень (единица) и транзистор подаст питание на реле, а оно – на нагреватель. Как только напряжение на инверсном входе окажется большим, чем на прямом, уровень на выходе компаратора станет низким (ноль) и реле отключится.
Чтобы обеспечить перепад температур, то есть срабатывание терморегулятора, к примеру, при 23-х градусах, а отключение – при 25-ти, необходимо при помощи резистора создать отрицательную обратную связь между выходом и прямым входом компаратора.
Трансформатор для питания терморегулятора можно изготовить из катушки от старого электросчетчика индукционного типа. На ней имеется место для вторичной обмотки. Чтобы получить напряжение в 12 В, необходимо намотать 540 витков. Их удастся уместить, если использовать провод диаметром 0,4 мм.

Простой самодельный термостат

Для включения нагревателя удобно использовать клеммник счетчика.

Акустические датчики

Крайне простые приборы, занимающиеся измерением скорости звука в различных средах. Известно, что этот параметр во многом зависит от температуры. При этом следует учитывать и другие параметры измеряемой среды. В качестве одного из сценариев использования можно назвать измерение температуры воды. Датчик выдает данные, на основе которых можно сделать расчет, для которого также понадобится знать изначальные сведения об измеряемой среде.

Преимуществами такого метода считается возможность использования его в закрытых емкостях. Обычно используется там, где нет прямого доступа к измеряемой среде. Основные сферы-потребители данного способа по вполне закономерным причинам — это медицина и промышленность.

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм 2 .

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.

Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:

Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.

Вторым распространенным датчиком температуры является DS1820:

зачастую они продаются в таком виде:

Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.

Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

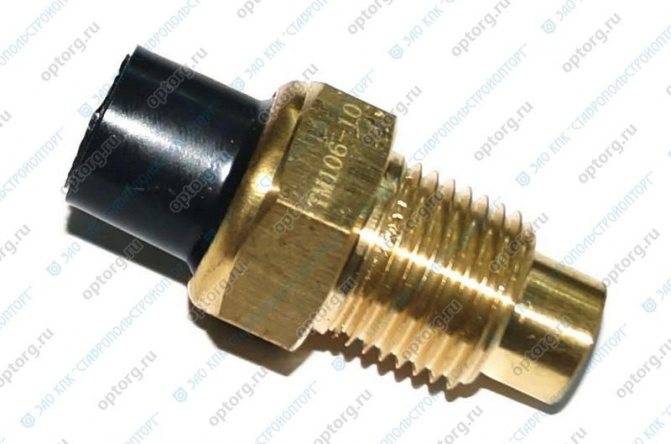

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.

Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.

Минус этого метода в большой инерционности полученного датчика.

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:

Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):

Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком

Советуем изучить Помещения по степени опасности поражения электрическим током

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:

Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:
