Установка солнечных батарей для дома: выбор места монтажа, этапы

Сборка корпуса

Самый простой корпус для панели домашней солнечной батареи изготавливают из фанеры или листового пластика:

• Вырезают по размеру лист, к которому крепят панель.
• По периметру листа крепят саморезами или на клей небольшие бортики высотой чуть больше толщины панели.
• Сверлят отверстия под выходной кабель с клеммами для подключения аккумулятора.
• Подключают к панели кабель через диод Шотки (это надо, чтобы обезопасить аккумулятор от короткого замыкания).
• Сверху накрывают лист светопрозрачным листом — оргстеклом или монолитным поликарбонатом. Крепят его к бортам саморезами.

В качестве средства повышения эффективности панели из одного блока иногда используют алюминиевые банки. Такая солнечная батарея своими руками выглядит так:
В этой конструкции донышко от алюминиевой банки выполняет роль вогнутого зеркала, которое «собирает» в фокусе отраженные лучи света.

Даже если кристалл полупроводника не лежит в главном фокусе, он все равно расположен на главной оптической оси, а это уже увеличивает концентрацию светового потока. Но такая конструкция оправдана в случае, если размеры панели не имеют значения, а количество диодов или транзисторов ограничено.

Описанные выше схемы не могут служить в качестве источника альтернативной энергии для подключения сколь значимого по мощности потребителя.

Места для установки

При выборе места расположения солнечных батарей стоит учесть несколько важных критериев. Только потом можно определить, где лучше всего расположить модули на участке, чтобы она давали наилучший эффект. Основные рекомендации таковы:

1. Для северного полушария нужно ориентировать солнечные батареи в южную сторону, для южного – наоборот. Это идеальное положение, но если нет возможности расположить уклон строго на юг, подойдет юго-восток или юго-запад.
2. Наклон также нужно подбирать в зависимости от региона. Самый простой вариант, который советуют специалисты – угол наклона должен быть примерно равен широте, на которой расположен дом. Например, Москва находится на 55 широте, но до такого угла поднять модули получается не всегда, поэтому берется максимально возможное значение.
3. Ставить солнечные батареи можно только там, где нет тени. Если поверхность затененная, то эффективность работы будет низкой. Деревья и другие растения можно убрать, но если мешают строения, то решить проблему не получится.
4. Выбирать вариант, который удобен в обслуживании. Сами батареи не нуждаются в особом уходе, но несколько раз за сезон поверхность нужно мыть. От пыли и загрязнений эффективность снижается. Также надо обеспечить доступ ко всем соединениям и модулям, их тоже надо периодически проверять.
5. Учитывать допустимую нагрузку на крышу, если система будет располагаться там. Чаще всего проблем не возникает, так как батареи весят немного, но если стропильная система старая, а кровля не очень надежная, нужно или переделать ее, или укрепить.

Для установки выбирать скаты с южной стороны, которые не затеняются.

Есть несколько вариантов монтажа панелей, каждый из них имеет свои особенности. Лучше заранее продумать этот момент и оценить сложность реализации выбранной технологии. Используйте тот способ, который требует меньше усилий и затрат. Основные методы таковы:

1. Установка солнечных панелей на скатной крыше дома или другой постройки. Самое распространенное решение, которое позволяет сэкономить место и снижает вероятность случайного повреждения. При этом электричество поступает сразу в здание, что повышает эффективность системы. Для всех видов кровли есть готовый крепеж, поэтому с монтажом проблем не возникнет.

   Монтаж на крутых скатах сложнее, зато эффективность намного выше.

2. Плоские крыши. Встречаются реже, но если нужно установить солнечные батареи на такой поверхности, чаще всего делается каркас, чтобы обеспечить хотя бы небольшой угол наклона. Это повысит эффективность системы и упростит ее обслуживание.
3. Установка на стене – вариант, который используют редко из-за сложности монтажа и большой площади элементов. В этом случае надо предварительно сделать несущую систему, а на нее крепить солнечные батареи.
4. При расположении модулей на земле обычно делается каркас с подходящим углом и они устанавливаются в несколько рядов. В таком случае можно сделать систему как неподвижной, так и поворотной, чтобы подстраиваться под солнце, это увеличит эффективность выработки электроэнергии.

Место для инвертора

Это оборудование преобразует постоянный ток от солнечных батарей в переменный, который используют все бытовые приборы. Подбирать его следует исходя их характеристик панелей. Все рассчитывается в проекте, поэтому надо купить вариант с нужными характеристиками. При выборе места стоит учесть следующее:

1. Чем ближе преобразователь к источнику тока, тем меньше теряется энергии при передаче и тем эффективнее работает система. Поэтому по возможности его следует располагать как можно ближе к точке подключения.
2. При установке панелей на крыше или стене дома без использования аккумуляторов лучше всего ставить инвертор на чердаке. Температура там подходит для оборудования, место лучше подготовить заранее, обеспечить хорошую вентиляцию, чтобы исключить перегрев летом.
3. Обеспечить удобство обслуживания преобразователя. Не ставить его в местах с ограниченным доступом, так как время от времени нужно чистить корпус от пыли и проверять соединения. Чтобы постоянно не контролировать показания, лучше выбирать модели с беспроводным модулем, чтобы данные передавались в интернет и можно было смотреть их через смартфон или компьютер.

Многие модели инверторов можно крепить на стене.

Главное – не ставить оборудование слишком далеко и защитить его от неблагоприятных воздействий. Соблюдать рекомендации производителя по установке, чтобы исключить любые проблемы.

Как подключить солнечную батарею

Прежде чем начать подключение солнечных батарей к отопительной системе, необходимо определиться с типом циркуляции теплоносителя по трубным магистралям:

• Принудительная
• Естественная

Наиболее востребованной считается система с принудительной циркуляцией. Ее обустройство обойдется дороже за счет приобретения дополнительного оборудования и автоматики. Однако многие владельцы собственных домов ставят превыше комфорт и практичность.

Клик для увеличения

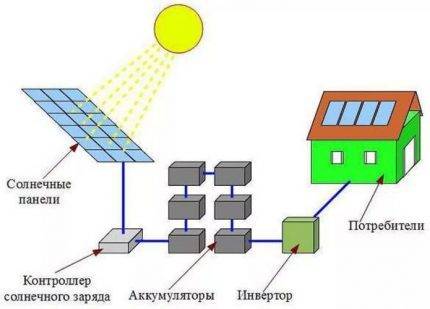

Классическая схема подключения солнечной батареи к потребителю выглядит следующим образом:

1. Вначале по всем правилам на крыше размещают закупленные солнечные элементы и соединяют их друг с другом
2. В отведенном помещении необходимо установить контроллер, который будет следить, сколько энергии производится в данный момент
3. За контроллером должны идти аккумуляторы, которые будут накапливать в себе лишнюю энергию и снабжать ею в тех ситуациях, когда солнечные модули не справляются со своей задачей
4. За аккумуляторами устанавливается инвертор, который служит для преобразования электрической энергии к требуемым характеристикам
5. За инвертором располагаются потребители, роль которых может выполнять электрический котел отопления, накопительные баки с Тэнами, обогреватели и прочие греющие установки

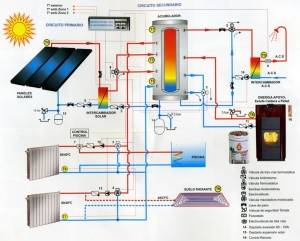

Если солнечная батарея подключается к водяному отоплению с принудительной циркуляцией, на выход коллектора, обратку и бак-накопитель устанавливают датчики температуры (термостаты), которые подсоединяются к автоматике. Последняя в свою очередь будет управлять работой всей системы, при определенных условиях включать или выключать ее.

Наиболее просто осуществляется подключение солнечных модулей к отоплению с естественной циркуляцией. Однако автоматизировать ее будет очень сложно. Необходимо придерживаться следующих правил:

• Накопительный бак располагают выше уровня коллектора
• Нижний вывод подключается к обратке
• Верхний вывод подключается ко входу разогретого теплоносителя

Прочие нюансы подключения

Предусмотреть солнечные батареи для отопления дома необходимо на этапе проектирования или строительства дома, чтобы избежать лишних хлопот. Нужно придерживаться нескольких важных правил:

1. Установка батарей должна вестись преимущественно на южной стороне. Перед модулями не должно располагаться деревьев или более высоких построек, которые будут преграждать путь свету или отбрасывать на них свою тень – это существенно снизит эффективность
2. Необходимо убедиться, что стропильная система обладает достаточным запасом прочности. Она должна выдерживать не только закрепленные модули, но и снежный покров в зимний период, иначе может произойти обрушение кровли

1. Оптимальный угол ската крыши – в интервале 30-45 градусов в зависимости от того, как высоко поднимается на протяжении суток солнце
2. Чтобы увеличить эффективность отопительной системы или распараллелить несколько контуров, иногда ставят более одного накопительного коллектора
3. К гелиосистемам рекомендуется подключать отопительные контуры с более низкой температурой циркулирующего теплоносителя (панельные змеевики, водяные теплые полы и т. д.)

В заключении

Решившись установить солнечные батареи для отопления дома, необходимо быть готовым к большим первоначальным затратам. Стоимость требуемого оборудования и проводимых работ обойдется от 30 тыс. и выше в зависимости от сложности отопительной системы, выбранных модулей и их количества.

Окупаемость также зависит от большого числа факторов. Если зимы холодные, солнечные и продолжительные, сэкономить затраченные средства удастся через 2-3 года при эксплуатационном сроке до 30 лет. Однако не стоит торопиться, узнав подробнее о других альтернативных методах отопления.

Виды фотоэлементов

Основная и довольно сложная задача – найти и купить фотоэлектрические преобразователи. Они представляют собой кремниевые пластины, которые преобразовывают солнечную энергию в электричество. Фотоэлементы делятся на два типа: монокристаллические и поликристаллические. Первые более эффективны и отличаются высоким КПД – 20-25%, а вторые всего до 20%. Поликристаллические фотоэлементы ярко синие и менее дорогостоящие. А моно- можно отличить по форме – она не квадратная, а восьмиугольная, и цена на них выше.

Если паять получается не очень хорошо, то для подключения солнечной батареи своими руками рекомендуется приобретать готовые фотоэлементы с проводниками. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Правильный монтаж

Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м².
Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно.Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся).
Модуль аккумуляторных батарей

Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы

Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле.
Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В.К нему подключается ваша внутренняя электросеть.

Какие потребуются элементы крепления

Для фиксации есть такие типы крепежных элементов со своими вариантами форм под особенности крыш:

• направляющие, опорные рейки. Это S-образные профили, рельсы с вырезами под прижимы. Именно непосредственно к ним крепят фотоэлектрические плиты. Направляющие унифицированы, поэтому подобрать их не составит труда;
• зажимы, прижимы — это элементы, фиксирующиеся напрямую к кровле, ее обрешетке, фальцам, а второй их конец закрепляет направляющие. Виды:
• концевые — для крайних солнечных панелей;

центральные — фиксируют две фотогальванические плиты к опорным профилям.

Подбираются под толщину рамки панелей;

стыковые соединители для реек;
клеммные детали, объединяющие все крепежи с алюминиевыми рамками в одно звено и заземляющие его, фиксируя соответствующий провод;
держатели для проводов.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств

Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность. Монтажные работы выполняют в несколько этапов:

Монтажные работы выполняют в несколько этапов:

1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
3. К разъемам контроллера подключают нагрузку в 12 В.
4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:

Галерея изображений

Фото из

Энергосберегающие светильники в интерьере

Уличное освещение на солнечных батареях

Обеспечение работы ж/к телевизора

Зарядка аккумуляторов мобильных устройств

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная в следующей статье.

Какие панели покупать

Все изделия такого класса делятся на:

1. Монокристаллические (более дорогие).
2. Поликристаллические (аморфные).

1–ые обладают более однородной структурой из–за чего КПД намного больше, чем у аморфных. Собственно именно это и обуславливает рост цены.

Отличить эти фотоэлементы друг от друга очень просто, как по цвету (монокристалл тёмно–синий), так и по форме.

Что выбрать — решать покупателю, но следует знать, что более дешевые аморфные ячейки делаются на мелких китайских предприятиях с отклонениями в качестве материалов, но с более низкой себестоимостью.

Чтобы рассчитать количество фотоэлементов нужно ориентироваться на проектируемые выходные данные самодельных панелей.

По паспортным данным с одного квадратного метра панелей снимается 0,12 кВт/час электроэнергии. Для бытовых нужд достаточно получать с устройства 280–320 кВт в месяц.

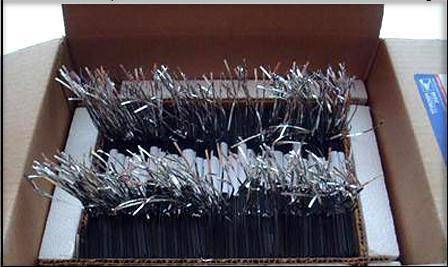

Если приобретается фотоэлемент с защитным восковым покрытием, то его после покупки надо удалить.

Последовательность действий по подготовке фотоэлементов:

1. Панели распаковать.
2. Обработать горячей (90±5 градусов Цельсия) водой.
3. После того как воск растаял, все элементы разъединить друг от друга.
4. Очистить каждую панель от остатков воска горячей водой.
5. Разложить обработанные панели на мягкой ткани и просушить.

Этапы установки оборудования

Схема монтажа панелей

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

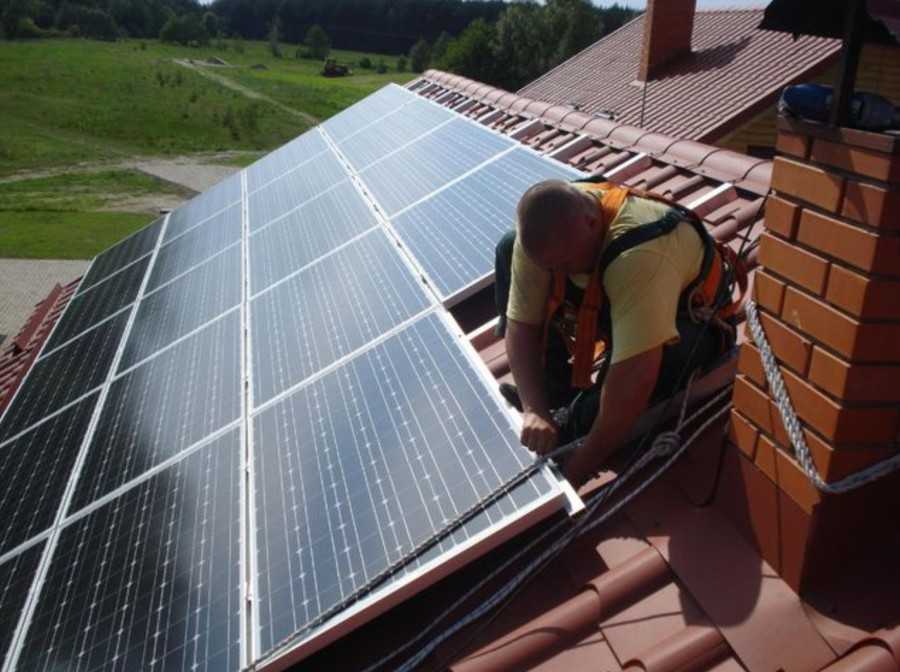

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Рекомендации специалиста

Поскольку энергия, вырабатываемая батареей не может применяться напрямую, то между ней и сетью устанавливают инвертор. Есть несколько вариантов его подключения:

• Автономный;
• Резервный;
• С возможностью продажи излишков.

Первый способ монтажа используется в населенных пунктах, где нет электросетей. Для его реализации потребуются аккумуляторы большой мощности, которые будут накапливать энергию днем и отдавать ночью.

Резервный способ подключения подходит для объектов с централизованной сетью. В таком случае устанавливаемые солнечные батареи играют роль дополнительного источника питания, что позволяет снизить цену на электричество.

Последний вариант предполагает подключение к сети. При этом избыточная энергия, вырабатываемая панелями будет поступать для продажи.

Также профессионалы не рекомендуют устанавливать солнечные батареи на крышу темного цвета, так как на ней они будут чрезмерно нагреваться. Идеальным вариантом является монтаже на светлое покрытие способное отражать лучи. Именно такой, рассеянный свет лучше всего воспринимается панелями.

Если планируется монтаж нескольких батарей, то расстояние между рядами не должно быть меньше 1,7 от их высоты, иначе элементы будут затенять друг друга.

Подключение солнечных панелей

Выбирая место для монтажа необходимо учитывать освещенность поверхности, поэтому идеально располагать панели с южной стороны здания. Большое влияние на выработку энергии играет и угол наклона. Он может быть 15-90 градусов и выбирается в зависимости от географической широты расположения населенного пункта.

Не должны затенять панели и соседние конструкции, деревья, антенны. Потому что даже небольшой участок на которые не попадают солнечные лучи, способен значительно снизить выработку энергии.

Для максимальной эффективности при выполнении монтажа солнечных панелей на крыше стоит использовать автоматическое поворотное устройство. Несмотря на высокую стоимость оно пользуется спросом на рынке, так как позволяет следить за солнцем.

В процессе эксплуатации необходимо периодически очищать батареи от пыли и грязи, поскольку они также снижают производительность оборудования.

Заключение

В монтаже нет особых сложностей, и они могут быть установлены самостоятельно. Однако, прежде чем приступать к этому, нужно учесть определенные правила и особенности самого процесса. А кроме этого стоит учитывать, что такие системы не являются идеальными и имеют свои недостатки. Причем это не только значительная стоимость, но и недостаточная эффективность работы в холодное время года.

(Нет голосов, будьте первым)

Схема подключения солнечных батарей

Существуют разные схемы солнечных батарей и способы их подключения к устройствам. Самое главное в настройке солнечной батареи – это правильно рассчитать нагрузку, настроить контроллер зарядки, контроллер, который отбирает энергию у источников.

Чтобы понять, как правильно подключить солнечную батарею, стоит рассмотреть все нюансы. Например, расскажем, почему панели могут по-разному освещаться. Кроме этого, более подробно рассмотрим виды контроллеров зарядки.

Схема подключения разнонаправленных солнечных батарей

Например, если разместить в одной плоскости несколько панелей, тогда проблем с подключением быть не должно. А когда панели находятся в различных плоскостях, тогда и работают они по-разному. Одна из них, которая находится ближе к точке с максимальной мощностью, будет освещаться больше. Она будет генерировать электричество, а часть этого электричества потом будет идти на нагрев другой панели.

Чтобы в этой схеме подключения сделать потери минимальными, наилучшим вариантом будет для каждой панели сделать по контроллеру. Но делать это нужно при условии, что панель имеет мощность больше 1 кВт, либо когда между панелями довольно большое расстояние.

Также можно поставить отсекающие диоды. Бывает, что производители иногда устанавливают диоды в панели с самого начала, оставляют в коробке распределительной для них место. Предусмотрено, чтобы внутри между пластинами были диоды, тогда в результате будет максимальный показатель мощности. Также не будут “грется” пластины, отличающиеся низшими показателями.

2

Контроллер зарядки в солнечной батарее

В схеме солнечной батареи нужно помнить и об установке устройства, которое контролирует зарядку АКБ. Ведь оно распределяет электрическую энергию, которая генерируется. Стоит следить, чтобы АБК всегда был заряженным, следить за его состоянием зарядки. Когда она полностью будет заряжена, тогда энергия направляется в инвертор.

Как организовать контроль зарядки при подключении солнечных батарей?

На солнечную батарею можно установить два вида контроллера: PWM (ШИМ) либо MPPT.

PWM является устройством, которое генерирует измерительные импульсы (1 Гц). такие контролеры усреднено контролируют состояние батареи.

Второй вид контроллера MPPT имеет процессор, он фиксирует точки, где проявляются показатели напряжения и тока по максимуму. Другое плечо контроллера следит, в  каком состояние находится АКБ. С помощью процессора определяются показатели напряжения, тока, которые направляются на АКБ.

Независимо от выбора контроллера, вам обеспечен комфортный режим работы вашей солнечной батареи. Контроллер MPPT имеет свой плюс – он может накапливать информацию. Также мы имеем возможность наблюдать за его работой.

Схема подключения солнечных батарей и дополнительных источников тока

Если к  схеме подсоединить иные источники электрики, тогда надежность электроснабжения становится гораздо выше. Но при появлении других устройств, которые контролируют и управляют,схема подключения солнечных батарей становится сложнее.

Схема подключения солнечных батарей и источника переменного тока

Слегка меняется схема, когда вы подключаете устройство, которое издает переменный ток.

Также схема солнечной батареи становится сложнее, когда вы решили непосредственно к сети централизованной подключить автономную систему. Ведь частному потребителю не предоставляется возможность  сбрасывать оставшуюся энергию. Возможны во время работы перепады напряжения, которые могут продолжаться до 1 сек. Все зависит еще от установленного переключателя, насколько он сложный.

Чем больше других источников вы подключаете, тем сложнее становится схема подключения

При сложной комплектации стоит обратить внимание на:

1.  Характеристики источников, устройств, которые управляют, преобразовывают энергию.
2. Надежность системы, которая включает также проблемы с утилизацией избыточной энергией.

Рекомендуем прочесть:

Выбор АКБ, контроллера и инвертора

Работоспособность системы во многом зависит и от других компонентов, входящих в комплект солнечных батарей для дома

Особое внимание следует уделить аккумулятору, который в нужное время будет отдавать накопленную электроэнергию. Выбор модели осуществляется в соответствии с потребностью в электроэнергии, поэтому нужно заранее рассчитать ее суточный расход для имеющихся потребителей, в том числе и для освещения

Расчет выполняется с запасом в 10%, учитывающим потери в инверторе во время преобразования тока.

Если система солнечных батарей используется в качестве автономного источника питания, емкость аккумулятора должна быть максимально возможной. Если же планируется аварийный или резервный режим, то в первую очередь нужно рассматривать сроки эксплуатации.

Тип АКБ выбирается по условиям применения. При незначительных нагрузках вполне достаточно обычных стартерных батарей, хотя они и требуют регулярного обслуживания. Гелевым устройствам подобный уход не требуется, но электроэнергии они способны накопить значительно больше. Аккумулятором с герметичной и заливной конструкцией можно пользоваться в течение длительного времени, несмотря на высокую мощность потребителей.

Следующее оборудование для солнечных батарей представляет собой контроллер, подключаемый на участке между АКБ и солнечной панелью. Наиболее сложные и дорогие изделия способны отслеживать изменяющиеся входящие потоки и выравнивать их до требуемых значений. Такие приборы лучше всего подходят для больших солнечных систем, а на даче можно использовать более простые модели, например PWM. Когда аккумулятор заряжается на 80%, эти устройства снижают напряжение на солнечных панелях и далее поддерживают его на определенном уровне. Самые простые и дешевые приборы в таких случаях просто отключают подачу напряжения.

Выбор преобразователя – инвертора также требует определенной информации о системе. Входное напряжение должно соответствовать мощности данного устройства. Например, при показателе в 24 В, мощность инвертора составляет не менее 600 ватт

Рекомендуется выбирать инвертор синусоидального типа, обращать внимание на массу, которая зависит от мощности устройства. На каждые 100 ватт приходится 1 кг устройства, следовательно, инвертор на 3 квт будет весить 30 кг

Значение выходного тока должно соответствовать мощности всех подключенных потребителей.

Зная параметры и характеристики основных компонентов, можно собрать их по частям или приобрести готовые комплекты солнечных батарей.
