ИБП для котла отопления – как выбрать «бесперебойник» для котла

Виды ИБП

Источник бесперебойного энергоснабжения, в зависимости от поддерживаемых опций, осуществляет следующие функции:

• автоматическую коммутацию на питание от аккумуляторной батареи (АКБ) в экстренных ситуациях;
• инвертирование постоянного DС напряжения (12 В) в требуемое переменное (220 В) с корректировкой частоты 50Гц;
• сглаживание скачков напряжения и фильтрацию сетевых помех продолжительностью 10–100 мс;
• стабилизацию «транзитного» сетевого напряжения в штатном режиме.

Справка! Переключение питания насоса отопления на аккумулятор, преобразование напряжения и фильтрацию сетевых помех выполняют все ИБП/UPS. Стабилизацию напряжения производят только устройства, оснащенные блоком-стабилизатором.

Существуют три вида источников бесперебойного питания, которые используются и для работы с циркуляционными насосами отопительных систем.

Резервные

Простейшие бюджетные модели обеспечивают только переход на запасное питание. В обычном режиме напряжение сети уходит непосредственно в котел без стабилизации, пройдя один пассивный фильтр защиты от импульсных помех.

В случае отключения питания сети, выхода параметров за значения диапазона, коммутатор за 4–12 мс подключает штатную АКБ. Постоянное напряжение батареи сначала поступает на электрический преобразователь, где оно становится переменным, а затем повышается до требуемых 220 В.

Вам также будет интересно:Автоматическая или ручная: как определиться с подпиткой системы отопления?Вода в системе будет кристально чистой! Особенности фильтров для отопленияЭкологичность, надежность, безопасность и ещё множество плюсов у коаксиальных дымоходов для газовых котлов!

Линейно-интерактивные источники

Эти ИБП более продвинутые, чем резервные. Они отличаются встроенным стабилизатором, корректирующим сбои напряжения в диапазоне 25% от номинального значения. Это позволяет работать при довольно больших скачках напряжения без подключения в процесс батареи.

Технически такая проблема решена установкой автотрансформатора, отслеживающего отклонение переменного напряжения от заданной величины. В приборах не предусмотрена корректировка синусоидальной формы сетевого напряжения.

Инверторные бесперебойные устройства

В многокомпонентной схеме этих устройств реализован принцип двойного инвертирования. Обслуживаемое котельное оборудование, независимо от состояния сети, всегда питается от аккумулятора.

При отсутствии сетевого напряжения происходит обычное преобразование DC→AC аналогично резервным ИБП. Постоянный ток подается на клеммы аккумуляторной батареи для подзарядки.

Расчет времени резервного питания

Продолжительность автономной работы котла напрямую зависит от ёмкости аккумуляторных батарей. Как правило, в сопроводительной документации к АКБ, указывается, сколько времени она сможет поддерживать работу приборов при разной нагрузке.

Для того чтобы рассчитать время самостоятельно, нужно знать три величины:

1. Рабочее напряжение батареи (например, 12 Вольт).
2. Ёмкость батареи (указывается в Ампер-часах в документации).
3. Общую мощность всех приборов, которые будут к ней подключены.

Формула расчёта времени:

T = E × U ÷ P

• Т – Время независимой работы.
• E – Ёмкость АКБ.
• U– Напряжение батареи.
• P– Полная мощность в ВА (Вольт Амперах), а не Вт. Суммарную мощность приборов в Вт нужно разделить на 0,7 чтобы получить значение в ВА.

Результаты будут приблизительными (на практике время будет чуть меньше), поскольку нужно учитывать коэффициенты полезного действия, разряда аккумулятора и т.д.

Примерный расчёт к АКБ на 100 Ач показывает, что при нагрузке в 0,5 кВт, его работы хватит на 2 часа. Тот же аккумулятор при 300 Вт поддержит работу в течение почти 3,5 часов.

Важно помнить, что со временем ёмкость батарей падает. Хороший уход – это содержание в чистоте, температурный режим и проветривание

Особенно быстро батареи «садятся», при длительных простоях, без заряда-разряда.

Советуют раз в три – четыре месяца «тренировать» АКБ. Имитировать отключения электроэнергии, чтобы дать ей поработать.

Лучшие ИБП для газового котла

При выборе источника бесперебойного питания для котла, рекомендуется отдавать предпочтение проверенным фирмам, которые заслужили доверие покупателей выпуском надежной продукции. Оборудование на газу потенциально опасно, поэтому экономить на его бесперебойной работе не стоит. ИБП на котле поможет предотвратить загазованность, отрыв пламени или даже взрыв при отключении или проседания сети.

Powercom VGS 1500XL

Это интерактивный источник бесперебойного питания с двойным преобразованием напряжения. Выходная мощность – 1350 Вт. Полная и половинная нагрузка на прибор возможна в течение 4 и 15 минут соответственно.

Имеется возможность замены батарей аккумулятора, даже во время работы. Все данные выводятся на ЖК-дисплей. Прибор невосприимчив к внешним факторам сети. При работе особо не шумит. Среди недостатков можно отметить лишь необходимость каждые 5-6 лет менять аккумуляторы.

P-Com Pro 3H

Довольно мощная разновидность ИБП для котла на газу — 800 Вт. Это интерактивный прибор, его время работы на нагрузке в 100 Вт – до 40 минут. Полная нагрузка доступна в течение 5 мин – это позволит без лишних нервов завершить работу устройства.

Прибор обеспечивает полную защиту от нестабильности сети. За счет 8 аккумуляторов может работать в течение нескольких часов без электроэнергии. К минусам стоит отнести немалую стоимость самого устройства и необходимость периодической замены АКБ, которые также не дешевые.

INELT Monolith K 1000 LT

Это ИБП с системой двойного преобразования. Благодаря устройству котел сможет довольно долго работать без сети (до 15 часов в зависимости от емкости АКБ). К этому аппарату можно подключать аккумулятор емкостью до 150 А/ч, встроенных батарей в нем не предусмотрено.

ШТИЛЬ VoltGuarg HT1101L

Это еще один ИБП с системой двойного преобразования. Однофазные вход и выход рассчитаны на мощность оборудования 1 кВА. Выходное напряжение – 220 В.

Отметим, что в комплекте не предусмотрен аккумулятор. К данному ИБП нужно подключать внешнюю АКБ. ШТИЛЬ VoltGuarg HT1101L оборудован защитой от короткого замыкания и разряда АКБ.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Какой выбрать бесперебойник для газового котла?

Получается, что ИБП для газовых котлов некоторых типов, а иногда и целых линеек от одного производителя, могут быть off-line с функцией «холодный старт». Но, как показывают отзывы по ИБП, иногда этого недостаточно и некоторые газовые котлы не запускаются даже в связке с такими источниками бесперебойного питания.

Для примера приведу Inelt Intelligent серии 500 и 1000, которые вполне корректно поддерживают работу автоматики дизельных котлов и любых твердотопливных теплогенераторов, но иногда не могут запустить современный газовый котел.

Что сделать для того, чтобы автоматика газового настенника или современного напольного конденсационного котла функционировала бесперебойно? Какой бесперебойник для газового котла выбрать?

Более дорогие версии, например, той же марки Inelt серия Monolith уже могут работать в режиме on-line, когда нет такого параметра, как переключение ИБП с питания 220 вольт на питание от резервного аккумулятора. Используемый в таких источниках бесперебойного питания принцип двойного преобразования позволяет ИБП подавать на котел постоянно напряжение в форме чистого синуса и не зависит от ситуации в сети.

Автоматика любого котла, будь то настенный котел или напольный, сможет работать корректно и даже «не заметит» перехода с режима питания от сети 220 на режим питания от аккумуляторной батареи.

Естественно, использовать для питания газового котла следует только специализированные модели, которые смогут заряжать и питаться от АКБ большой емкости. On-line источники бесперебойного питания для компьютерных нужд имеют слишком малые размеры встроенных и дополнительных батарей.

К примеру, стандартная встроенная батарея APS для питания ИБП на 1 кВа – это 24 А*ч и еще одна дополнительная батарея на 24 А*ч в расширенном батарейном блоке. 49 ампер-часов – это все, что может предложить «компьютерная» схема. А для питания газового котла хотя бы в течение 12-24 часов потребуется емкость в 2-4 раза больше. Потому что кроме питания автоматики и горелки котла нужно еще питание как минимум одного циркуляционного насоса.

Получается, что бесперебойник для газового котла, если говорить о поддержке абсолютно любой модели у любого производителя, должен в обязательном порядке иметь следующие характеристики:

• Это должен быть on-line ИБП с двойным преобразованием поступающего напряжения.
• На выходе должно выдаваться напряжение в виде чистого синуса.
• Емкость поддерживаемой АКБ должна быть не менее 100 ампер-часов.

Все остальные характеристики, включая программируемые функции и оповещение владельца по СМС, не так важны и являются приятным дополнением в моделях более высокого ценового диапазона.

Какие недорогие модели ИБП можно посоветовать для гарантированного питания газового котла? Это бесперебойники с начальной ценой от 8000 — 9000 рублей. Самые простые представители линеек таких ИБП:

• Ippon Innova RT 1000 и 1500
• Delta ES GA2000R
• Helior Sigma 1KSL
• Stark County 1000 Online
• Исток ИДП-1/1-1-220-А
• P-Com Pro 1H
• Inelt Monolith K 1000 LT

Эти модели позволят гарантированно работать любому газовому котлу в условиях плохого качества электричества в сетях либо при авариях на линии электропередач. Естественно, время автономной работы газового котла будет зависеть от суммарной емкости батарей, которые вы подключите к любому из этих ИБП.

Рейтинг лучших ИБП on-line для газовых отопительных котлоагрегатов

Знакомство с техническими параметрами популярных ИБП поможет пользователю сделать профессиональный выбор нужной модификации. В этом рейтинге показан список самых рейтинговых ИБП, способных гарантировать продолжительную и стабильную работу отопительного котла, работающего на газовом топливе.

Наибольшим спросом пользуются ИБП для газовых котлов отопления от следующих производителей:

• Энергия Гарант 500, российского производителя с выходящей мощностью – 500 ВА/300 Вт. Это высокотехнологичные очень точные приборы с КПД – 98%. Время на переключение к АКБ – 8 мс. Работают в диапазоне входное напряжение – 155/275 В. ИБП обустроены интеллектуальным режимом зарядки, контролирующего емкость аккумулятора и его техсостояние, цена по состоянию на 1.01.2020 г – 8.250 руб.
• HeliorSigma 1 KSL, прибор с выходной мощностью – 1000 ВА/800 Вт, обладает чистым синусоидальным выходным напряжением и обеспечивает работу с КПД – 98%. Прибор с удобной системой управления и стабильной работой при скачках напряжения, цена по состоянию на 1.01.2020 г – 18.950 руб.
• StarkCountry 1000 Online с выходной мощностью – 1000 ВА/800 Вт. Устройства обеспечивают идеальное выходное напряжение с КПД – 98%. Активизируют работу автоматически при возникновении сложностей по параметрам напряжения. Аппаратура снабжена дисплеем, на котором отражается емкость АКБ и иные характеристики. Обустроен 3-мя разъемами питания, цена по состоянию на 1.01.2020 г – 19.395 руб.
• Lanches L900Pro-H 1 kVA, с выходной мощностью – 1000 ВА/900 Вт и двойной системой преобразования тока. Предполагается использование с внешними батареями. Имеет большой интервал входного напряжения 110 – 300 В, хотя работает при низком КПД – 85%. Устройство обустроено подходящей панелью управления, цена по состоянию на 1.01.2020 г – 15.057 руб.
• БАСТИОН SKAT-UPS 2000/1200, с выходной мощностью – 2000 ВА/1200 Вт, работает в широком интервале входного напряжения от 170 до 270 В, при этом функционирует с низким КПД – 85%. Прибор имеет UPS, которая позволит подсоединить нагрузку напрямую, цена по состоянию на 1.01.2020 г – 18.300 руб.
• PowercomImperial IMD-825AP, с выходной мощностью – 825 ВА/495 Вт. Технология изготовления — самая современная. Аппаратура работает в автономном варианте на протяжении нескольких часов, при этом имеет довольно продолжительный период собственной зарядки – 6 часов, цена по состоянию на 1.01.2020 г – 6.590 руб.
• Штиль SW1000SL, с выходной мощностью – 1000 ВА/900 Вт и технологией онлайн. Аккумуляторные батареи непрерывно используются в работе, по этой причине смена источника питания осуществляется практически мгновенно, с КПД – 95%. Прибор имеет элегантный и малоразмерный корпус с ЖК-дисплеем с подсветкой и обилием опций, цена по состоянию на 1.01.2020 г – 23.950 руб.
• CyberPower VALUE1500ELCD, с выходной мощностью – 1500 ВА/900 Вт. Первый из фаворитов ИБП для отопительных агрегатов, работающих на газообразном топливе. Гарантирует надежную передачу электроэнергии, сохраняя продолжительную работоспособность котла даже при длительных аварийных сбоев в энергосети, цена по состоянию на 1.01.2020 г – 12.950 руб.
• Энергия ПН-500, с выходной мощностью – 500 ВА/300 Вт. Многофункциональное устройство, автоматически контролирующее параметра входного напряжения. Принадлежит классу интерактивных ИБП, с высокой эффективностью работы с КПД – 98%. Очень быстро заряжается и гарантирует стандартную работоспособность газового котлоагрегата, в том числе и при мощных скачках напряжения, цена по состоянию на 1.01.2020 г – 8.100руб.

УЗО и фазозависимые котлы

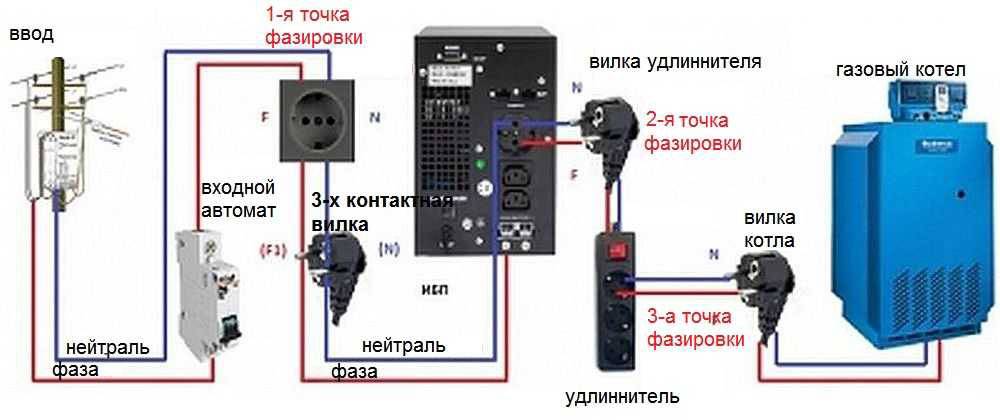

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

В случае отказа в запуске котла от ИБП, попробуйте перевернуть вилку питания на 180 градусов и уже в этом положении опять воткнуть ее в розетку.

Для таких моделей также критично подключения через УЗО или дифф.автомат. При его срабатывании, происходит разрыв как фазного, так и нулевого провода.

ИБП подает напряжение от аккумуляторов. Но так как нейтраль на УЗО потеряна, котел ”видит” на входе напряжение на обоих контактах. Что плюсовая клемма, что минусовая, по сути обе являются потенциалом.

Поэтому газовая горелка просто не поджигается.

Единственным решением в этом случае будет провести отдельную линию в обход УЗО или дифф.автомата. По этой же причине, не следует собирать схему ИБП через двухполюсные автоматы. Хотя при сборке некоторых схем без них не обойтись.

Еще одной частой ошибкой схемы является подключение нейтрали не через ИБП, а напрямую к электрооборудованию, связанному с работой котла. Например так:

Из-за этого будет наблюдаться некорректная работа самого инвертора. Фактически вы лишаете его замкнутой цепи, в то время когда он сам является источником разницы потенциалов.

Правильная схема будет выглядеть следующим образом:

То есть, ноль должен сначала идти на бесперебойник, и только потом через отдельную нулевую шинку распределяться по оборудованию.

Бесперебойник для газового котла: какие бывают и какой выбрать

В принципе, отличаться друг от друга источники бесперебойного питания для котла могут не по многим признакам – если быть конкретным, то всего по трем моментам. Самый главный из них – это форма выходного сигнала. В этом отношении они могут иметь либо чистый синус на выходе, либо модифицированный (так сказать, ступенчатая аппроксимация, от которой может заработать далеко не каждый отопительный котел). По большому счету, ИБП с аппроксимированной синусоидой на выходе отлично подходят для всего, чего угодно, только не для котлов и бытовой техники, в которой имеются электрические двигатели

На этот момент нужно обращать внимание в первую очередь при выборе бесперебойника для котла

Следующий момент, который нельзя выпускать из виду, это тип ИБП для котла отопления. В этом отношении их можно разделить на три группы.

1. Off-Line. При наличии напряжения в центральной сети такие блоки бесперебойного питания подают на котел отфильтрованное электричество, но никак не стабилизированное – при больших перепадах напряжения в большую или меньшую сторону они просто переключаются на автономный источник питания (аккумулятор). С одной стороны это вроде бы хорошо, но с другой происходит быстрый износ аккумуляторной батареи.
2. On-Line. Их еще называют бесперебойники двойного преобразования – сначала сетевое электричество понижается до 12 вольт, а потом повышается. Преимуществом такого подхода к делу является чистое и стабильное напряжение на выходе без перепадов – при провалах напряжения в сети недостаток тока восполняется от аккумулятора, а большие скачки гасятся трансформаторами. Несмотря на такое устройство, этот тип бесперебойников для котла отопления не лишен и недостатков: во-первых, это низкий КПД, во-вторых, малый ресурс аккумуляторных батарей и, в третьих, высокая стоимость.

3. Line-Interactive. Этот вид ИБП можно назвать попыткой устранения недостатков, присущих двум вышеописанным типам источников автономного питания. Он имеет встроенный стабилизатор напряжения, который качественно выравнивает сетевой ток, а также встроенное мощное зарядное устройство, позволяющее быстро восполнять запас электроэнергии. В общем, попытка более или менее удачная, и на сегодняшний день так называемые интерактивные источники бесперебойного питания являются самым оптимальным вариантом. Но на данный момент это самые дорогие ИБП. Существует две разновидности подобных бесперебойников – как и все остальные подобные устройства, они могут иметь либо чистый синусоидальный выход, либо ступенчатую аппроксимацию.

В принципе, выбирать из чего есть, но это еще не все, на что нужно обратить внимание – немаловажным фактором является мощность ИБП для котла. При ее недостатке котел попросту не запустится – как минимум для нормальной работы стандартного настенного двухконтурного котла понадобится приобрести источник бесперебойного питания с пиковой мощностью около 500Вт. Она нужна для запуска насоса

Она нужна для запуска насоса.

Кроме всего прочего, обратить внимание нужно и на емкости используемых аккумуляторов, которые оказывают непосредственное влияние на время работы котла после отключения сетевого электричества. Как правило, стандартный ИБП не рассчитан на длительную работу – максиму до часа. В этом отношении лучше присмотреть устройство бесперебойного питания для котла с возможностью подключения внешнего аккумулятора – за счет его большой мощности время работы котла в автономном режиме можно увеличить до 10-ти часов, если не больше

Все зависит от того, сколько денег вы готовы потратить на приобретение дополнительных аккумуляторных батарей

В этом отношении лучше присмотреть устройство бесперебойного питания для котла с возможностью подключения внешнего аккумулятора – за счет его большой мощности время работы котла в автономном режиме можно увеличить до 10-ти часов, если не больше. Все зависит от того, сколько денег вы готовы потратить на приобретение дополнительных аккумуляторных батарей.

Как выбрать ИБП для газового котла?

Расчет мощности

Мощность, которую потребляет газовый котел, складывается из потребляемой мощности блока электроники, мощности насоса и вентилятора охлаждения (если таковой имеется). При этом в паспорте агрегата может указываться только тепловая мощность в ваттах.

Мощность ИБП для котлов рассчитывается по формуле: A=B/C*D, где:

• A – мощность резервного источника питания;
• B – паспортная мощность оборудования в ваттах;
• C – коэффициент 0,7 для реактивной нагрузки;
• D – трехкратный запас для пускового тока.

Выбор аккумуляторов для ИБП

Для устройств резервного питания предусмотрены аккумуляторы различной емкости. На некоторых аппаратах, как уже упоминалось выше, можно подключить внешнюю батарею, что позволяет дольше работать в аварийном режиме. Чем больше емкость аккумулятора, тем больше времени газовый котел сможет работать без электричества. Соответственно, с увеличением емкости растет и цена прибора.

Если к ИБП можно подключить внешний аккумулятор, важно знать предельно высокий ток заряда, указанный в документации. Умножаем этот показатель на 10 – и получаем емкость аккумулятора, который может быть заряжен от данного устройства. Время работы ИБП можно рассчитать по простой формуле

Умножаем емкость аккумуляторной батареи на ее напряжение, а полученный результат делим на полную мощность нагрузки. Например, если в устройстве применен аккумулятор на 12В емкостью 75 А/час, а полная мощность всего оборудования — 200 Вт, то время работы в автономном режиме будет равно 4,5 часов: 75*12/200 = 4,5

Время работы ИБП можно рассчитать по простой формуле. Умножаем емкость аккумуляторной батареи на ее напряжение, а полученный результат делим на полную мощность нагрузки. Например, если в устройстве применен аккумулятор на 12В емкостью 75 А/час, а полная мощность всего оборудования — 200 Вт, то время работы в автономном режиме будет равно 4,5 часов: 75*12/200 = 4,5.

Включать аккумуляторы можно как последовательно, так и параллельно. В первом случае емкость прибора не меняется, а напряжение складывается. Во втором случае – все наоборот.

Если вы надумали использовать вместе с ИБП автомобильные аккумуляторы ради экономии, сразу откажитесь от этой идеи. В случае неправильного подключения источник бесперебойного питания выйдет из строя, а по гарантии (даже если еще действует) вам никто его не поменяет.

Не секрет, что аккумуляторные батареи греются при работе. Поэтому не стоит их дополнительно греть друг об друга. При подключении нескольких таких приборов позаботьтесь, чтобы между ними был воздушный зазор. Также не стоит держать аккумуляторы около источников тепла (вроде обогревателей) или при сильно низких температурах – это приведет к их быстрой разрядке.

Место установки

Бесперебойники для газовых котлов должны устанавливаться в помещении рядом с системой отопления. Как и аккумуляторы, сами ИБП не любят сильную жару или холод, поэтому в помещении нужно создать оптимальные условия (комнатную температуру) для его работы.

Устройство лучше размещать около розеток. Если прибор небольшой, можно не вешать его на стену, а просто положить на полку. При этом вентиляционные отверстия должны оставаться открытыми.

Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5 метра.

Нужен ли стабилизатор, если есть ИБП

Источник бесперебойного питания – полезное и функциональное устройство, но оно не станет спасением от всех бед, если в доме наблюдается низкое качество входного напряжения. Далеко не все модели ИБП способны «вытянуть» низкое напряжение (менее 170-180 В).

Если в вашем жилище действительно есть серьезные и постоянные проблемы с входным напряжением (оно менее 200 В), вам все же придется на вход установить нормальный инверторный стабилизатор. В противном случае питание газового котла будет осуществляться только от аккумуляторов, что отнимет у них значительную часть эксплуатационного срока.

Типы ИБП для котлов, работающих на газе

Чтобы выбрать источник бесперебойного питания для газового котла, необходимо разобраться какие разновидности ИБП существуют. От типа бесперебойника зависит не только удобство эксплуатации и его стоимость, но и функциональные возможности устройства.

Принято классифицировать приборы по следующим признакам:

1. Типу монтажа.

Принципу работы.

Дополнительным функциям.

Главную роль в подборе бесперебойника играют технические параметры.

Подбор ИБП осуществляется по параметрам автоматики котла, а также рекомендациям производителей отопительной техники.

Обычные Off-line ИБП

Это бюджетный тип ИБП – низкая стоимость устройства объясняется отсутствием стабилизатора. Характеристиками оборудования является:

• Небольшие габариты.

Возможность напольной и настенной установки.

Ограниченные функциональные возможности.

Низкая стоимость бесперебойника.

Основным предназначением ИБП с маркировкой Off-line является обеспечение резервного питания в случае отключения электроэнергии. Устройство не может стабилизировать напряжение в сети.

Принцип работы блока заключается в следующем. Существует установленный порог перепада напряжения. При достижении критических показателей происходит автоматическое переключение на резервный источник питания. Если в сети долгое время отсутствует стабильность, аккумуляторы устройства сядут и прибор выключится. Поэтому UPS Off-line устанавливают только при подключении к сети со стабильным напряжением.

Модели изготавливаются со встроенной аккумуляторной батареей, что дает возможность обеспечить работу котла после отключения электричества от нескольких минут до 2-х часов.

ИБП со стабилизатором AVR

ИБП с функцией стабилизатора AVR отличается от предыдущей модели наличием простейшего выпрямителя напряжения. Аккумуляторная емкость моделей небольшая. Как правило, собственного резерва достаточно, чтобы обеспечить работу котла в течение 15-20 минут. При необходимости можно подключить внешний аккумулятор и увеличить возможность автономного режима до 8-10 часов.

Модели работают подобным на Off-line устройства образом. Главным отличием является то, что при достижении критических показателей начинают использоваться не аккумуляторы, а преобразованное напряжение в сети. Если применяется ИБП с AVR, необходимость стабилизатора напряжения отсутствует.

В качестве недостатков можно отметить низкую скорость включения стабилизатора, что не дает возможность обеспечить 100% защиту автоматики котла. Во время предельных нагрузок, на выходе получаются не стабильные показатели синусоиды.

Выбрать UPS со стабилизатором AVR для газового котла потребуется, когда бюджет ограничен, но желание приобрести UPS Off-line (практически не защищающую автоматику котла), отсутствует. Система обеспечивает безопасность газового оборудования.

ИБП для котлов Онлайн

Комплекты ИБП On-line или UPS двойного преобразования, являются одними из самых надежных и стабильных моделей. Именно ИБП On-line используют для поддержания работоспособного состояния серверных и другого электрического оборудования.

Принцип работы заключается в следующем:

• ИБП с двойным преобразованием состоят из блока питания и аккумуляторов, и инвертора.

При поступлении электричества инвертор преобразует переменный ток в постоянный, а после обратно в переменный, но со стабильной частотой и синусоидой.

Если напряжение в сети отключается, инверторные источники бесперебойного питания для поддержания работы котла используют аккумуляторы. При необходимости допускается подключение внешних аккумуляторных батарей.

Онлайн устройства бесперебойного питания для газовых отопительных котлов являются лучшими по своим техническим параметрам и функциональности. Среди преимуществ:

• Моментальное переключение в рабочий режим при достижении критического порога напряжения.

Стабильный и корректный выходной сигнал.

Подержание необходимых параметров напряжения.

Синусоидальный или инверторный ИБП обеспечивает максимальную защиту автоматики газового котла. Единственным недостатком устройства является высокая цена.

Разновидности батарей в источниках бесперебойного питания

При выборе ИБП, большое значение имеет тип применяемой аккумуляторной батареи. Существуют два основных типа батарей данного назначения. Первый тип — это AGM – технология (свинцово-кислотные) и второй тип — GEL – технология (гелиевые). Основное их отличие в сроке службы аккумулятора. В первом варианте аккумулятор служит от 6 до 10 лет, во втором от 10 до 15 лет. Естественно, стоимость аккумуляторного типа выше свинцово – кислотного.Преимущество ИБП гелиевым аккумулятором ещё в том, что он не боится полной разрядки. Этот фактор никаким образом не повлияет на его работоспособность в дальнейшем. В случае со свинцово-кислотными аккумуляторами, разряд ниже допустимого предела или полный разряд может привести к тому, что его работоспособность не восстановиться.При выборе ИПБ и батареи важен показатель времени его автономной работы. Для этого необходимо правильно подобрать емкость аккумулятора и, соответственно мощность самого ИПБ. Здесь всё просто, например мощность котла — 100Вт, мощность ИБП — 12 Вт, мощность батареи АКБ – 40 Ач, КПД обычно 0,7-0,8. Для того, чтобы подсчитать время автономной работы вашего котла без централизованного электричества необходимо КПД (0,7)разделить на мощность котла (100Вт), далее умножить на мощность самого ИБП (12Вт), затем умножить на емкость АКБ (40А). В результате получим результат 3,36 часа. При тех же параметрах но при условии, что емкость 100Ач — время автономной работы котла будет составлять более 7 часов.Покупка ИБП ни чем не отличается от покупки иной техники или приборов. Необходимость ИБП обусловлена необходимостью как можно дольше продлить службу котла или насоса, исключить дискомфорт, который может возникнуть в следствии отсутствии электричества. Покупать ИБП желательно в проверенных и сертифицированных торговых точках или интернет магазинам.Лидером в Украине по продажам и сервисному обслуживанию источников бесперебойного питания для дома, офиса или производства является Торговый дом «Укрсервис», если Вы хотите получить консультацию по поводу ИБП — звоните, наши менеджеры подберут для Вас оптимальный вариант.>Бесперебойник для компьютера как работает

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

1. Сибвольт ИБПС-12-300N.
2. Русэлт ИДП-1-1/1-1-220-Д.
3. Heloir/Sigma 1 KSL.
4. Бастион/Теплоком 50+.
5. Оптима 10-28.
6. РЕСАНТА УБП-10007.
7. Powercom INFINITY INF-5008.
8. SVEN RT-10009.
9. Штиль SW1000SL.
