Как сделать теплый пол на балконе

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

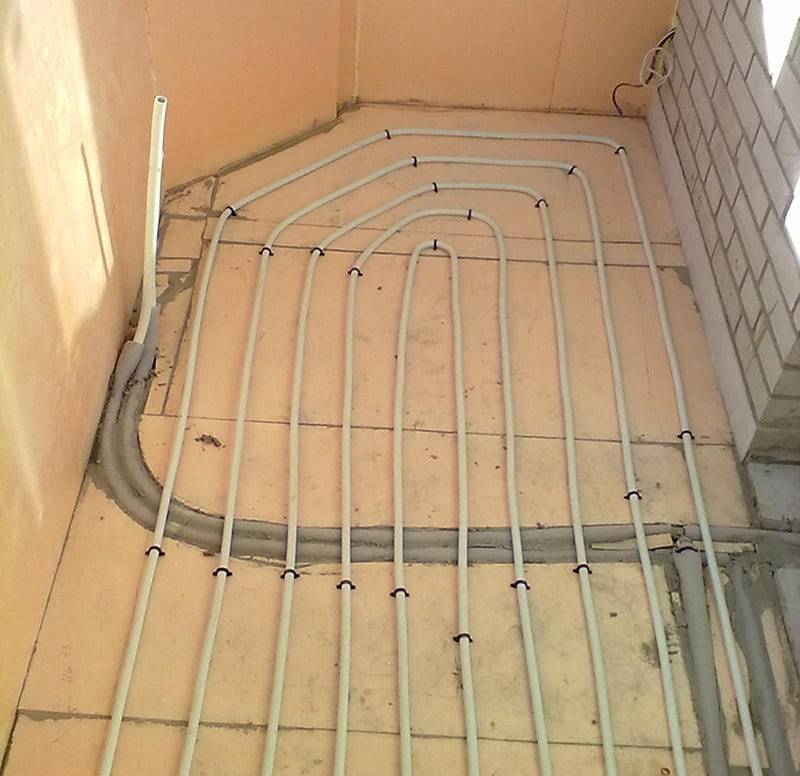

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

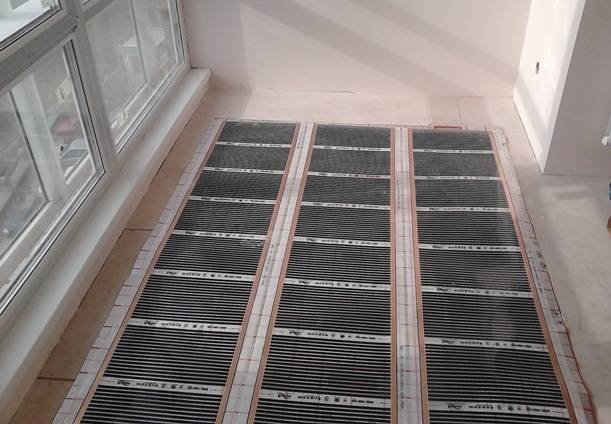

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Нагревательные маты

Монтаж термоматов на балконе осуществить гораздо проще, т.к. для этого не требуется рассчитывать шаг укладки проводника и заливать бетонную стяжку. Преимущество нагревательных матов заключается в том, что они не так сильно уменьшают высоту потолка.

Если Вы решили сделать обогрев лоджии электрическими термоматами, действуйте по следующей технологии:

1. Подготовьте подходящий кусок мата, чтобы он покрывал всю площадь комнаты. Как правило, термоматы выпускают шириной полметра и длиной до 30 метров. Вы можете вырезать подходящий кусок для своих условий. Главное – не заденьте греющий кабель на сетке.
2. Выполните укладку материала на старую плитку либо бетонную стяжку.
3. Подключите термодатчик и регулятор температуры.
4. Проверьте правильность подключения.
5. Поверх матов произведите мощение плитки на специальный плиточный клей.

Как Вы видите, монтаж электрического теплого пола на балконе своими руками в этом случае довольно простой

Более подробно увидеть процесс укладки Вы можете на видео уроке ниже:

Как положить термомат

Как утеплить пол на балконе своими руками?

Теперь плавно переходим к самому процессу утепления пола на балконе или лоджии. В качестве примера возьмем утепление с помощью пенопласта.

Подготовительный этап

Для начала рекомендуется избавиться от всех возможных источников утечки тепла. Это могут быть небольшие трещины в полу, на стенах или потолке. Также большое количество тепла уходит через окна. Оптимальным вариантом будет замены старых оконных конструкций на абсолютно новые металлопластиковые стеклопакеты.

Далее необходимо подготовить материал для утепления балкона. В данном случае — это пенопласт, толщина которого должна составлять приблизительно 5−6 см внутри помещения, а если еще и утеплять балкон снаружи, то толщина материала должна быть не менее 8−10 см.

На данном этапе следует позаботиться о наличии реек для возведения конструкции под укладку выбранного утеплителя. Также нужно заранее подготовить специальные крепежи для надежного крепления материала.

Выравнивание пола

Изначально поверхность пола на балконе необходимо выровнять. Для этого используются сухие смеси для выравнивания, а также бетон. Слой стяжки должен быть равен не более 4 см.

Стяжка выполняется по маячкам, после чего наносят слой смеси для выравнивания. На этом этапе можно использовать и специальный плиточный клей, который отличается высокой пластичностью.

Гидроизоляция

На приготовленную стяжку кладется специальный гидроизоляционный материал. В большинстве случаев, используют гидроизоляционную пленку, которая также обеспечивает сохранение тепла и препятствует проникновению влаги.

Для проведения этих работ необходимо очистить основание от пыли и грязи. Все трещины, сколы и швы следует заполнить герметиком. Гидроизоляционный материал, как правило, наносится в два слоя.

Крепление утеплителя

Для крепления листов пенопласта применяются два основных метода: с помощью клея или дюбелями.

Первый способ выгоден тем, что материал будет прочно прикреплен к основанию, однако некоторые виды клея могут испортить пенопласт, поэтому необходимо внимательно подойти к вопросу о покупке специального клея. В данном случае вам следует размазать клей по краям листа на небольшом расстоянии от краев, а в центре нанести его точечно. Затем лист материала плотно прижимается к полу и фиксируется на некоторое время.

Метод крепления дюбелями более надежен, так как его можно использовать даже в случае с бетонной поверхностью.

Установка каркаса

Однако прежде чем крепить сам пенопласт, следует положить деревянный каркас, который будет состоять из лаг, присоединенных к полу монтажной пеной.

Утеплитель монтируется как раз между обрешеткой из деревянных брусков. Сверху лаг устанавливается финишное напольное покрытие.

Финишное покрытие

В качестве финишного покрытия нужно использовать те материалы, которые будут идеально подходить для вашего пола как с практической, так и эстетической точки зрения. Наиболее простым вариантом считается покраска пола влагостойкой краской. Однако такой вариант не будет способствовать утеплению пола, поэтому следует учитывать и другие возможности.

Например, линолеум. Данное покрытие великолепно поддается уходу и смотрится привлекательно. С другой стороны, сильные морозы также опасны для этого материала. Хотя стоит заметить, что если вы уже утеплили пол пенопластом, то линолеуму ничего не грозит.

Оптимальным вариантом финишной отделки балконного пола считается приобретение ковролина. Это качественный и достаточно легкий материал, который не подвержен влиянию низких температур.

Кроме того, за ним очень просто ухаживать. Ковролин укладывается на идеально ровную поверхность, иначе вы не добьетесь желаемого результата.

Как видите, сегодня есть множество способов утеплить собственный балкон. Это не займет у вас много времени, однако вы сможете ощутить на себе положительный результат уже при первых морозах. Теплый пол на балконе — залог того, что это помещение станет одной из самых любимых комнат в квартире.

Инфракрасный тёплый пол на балконе

Тёплые полы этого вида на сегодняшний день являются наиболее популярными для обустройства балконов, что обусловлено простотой монтажа, занимающего всего несколько часов.

Инфракрасная греющая плёнка

ИК-излучение в таких системах направлено только в сторону помещения, но выполнить теплоизоляцию пола всё же придётся, иначе после выключения оборудования напольная поверхность будет быстро остывать.

Монтаж инфракрасной плёнки выполняется на фольгированный изолон – из него устраивают сплошное покрытие, проклеивая стыки материала скотчем с фольгой.

Заделка стыков фольгированного пенофола

Затем под местами расположения термодатчика и контактов подключения плёнки выполняются отверстия, чтобы эти детали не выступали над поверхностью.

Плёночные полотна разрезаются по штатной разметке, нанесённой на них пунктирными линиями. Затем плёнка укладываются на изолон и подключаются к панели управления параллельным способом с обязательной последующей изоляцией контактов.

Разметка на ИК-плёнке под разрезание

Температурный датчик устанавливается аналогично варианту с кабельными матами.

Поверх инфракрасной плёнки выполняется гидроизоляция из технического полиэтилена – покрытие из полос с напусками в 10 см. после чего на него можно укладывать финишное покрытие.

Видеоподсказка по технологии монтажа ИК-плёнки на пол:

Тёплый пол на застеклённом балконе под ламинат

 Исходя из вывода, что для устройства тёплых полов на балконе лучше использовать электрические системы, рассмотрим, какие из них оптимальны при напольном финишном покрытии из ламината.

Ламинат на инфракрасном и кабельном тёплом полу

Начать лучше с необходимой для обогрева мощности.

Интенсивность обогрева системой с инфракрасной плёнкой выше, чем кабельным контуром. Именно поэтому для расчёта потребной мощности в первом случае принимается величина в 200 Вт/м2, а во втором – только 160 Вт/м2.

Ламинат – материал, теплопроводность которого невысока. Следовательно, под такой облицовкой более эффективна будет инфракрасная система. К тому же она не требует выполнения стяжки – ламинат можно укладывать прямо поверх инфракрасной плёнки, выполнив предварительно по ней гидроизоляцию из полиэтилена.

Комбинированная облицовка тёплого пола

Применение кабелей или матов на балконе или лоджии под ламинат также не исключено, но, учитывая переменное сечение контуров этих систем, поверх них необходимо будет выполнить несущую стяжку с армированием, чтобы защитить токопроводящие элементы от разрыва при нагрузке сверху. А это – дополнительные затраты и нагрузка на основание.

Со временем при абразивной изношенности ламината можно не торопиться с его демонтажем, а использовать это покрытие в качестве основания под линолеум.

Как сделать теплый пол на балконе?

Для обогрева балкона подойдет либо электрический, либо пленочный теплый пол. Водяной слишком тяжелый для балконной конструкции. Перед монтажом необходимо приобрести материалы с учетом размеров балкона. Укладку следует доверить профессионалу, или сделать монтаж самостоятельно. Во втором случае, можно неплохо сэкономить. Если решено укладывать электрический пол, старайтесь следовать рекомендациям специалистов.

Система электрического теплого пола

1. Выберите место, где будет располагаться терморегулятор. Подготовьте его, создайте линию питания.
2. Займитесь основанием. Снимите старое покрытие, тщательно прочистите пол от мусора. Если поверхность неровная, сделайте черновую стяжку.
3. Уложите теплоизоляционный и гидроизоляционный слой.
4. Разложите и прикрепите нагревательный элемент в форме змейки.
5. Проверьте сеть на целостность. Это нужно сделать, просто измерив сопротивление с помощью мультиметра.
6. Подключите сеть конструкции к датчику.
7. Залейте стяжку.
8. Последний этап – укладка финишного слоя.
9. Использовать пол по назначению можно после того, как стяжка полностью высохнет.

Если используются нагревательные маты, после их укладки делайте сразу монтаж плитки из керамогранита. В этом случае, укладка производится с помощью специального клея. Особенность в том, что маты тонкие и не влияют на высоту пола. Они обогревают балкон, излучая тепло, абсолютно безопасные для человека. Пленочный пол экономит тепло, обладает высоким КПД. Для того чтобы произвести его монтаж понадобятся:

• Подложка из фольги, которая не проводит электричество.
• Провода.
• Изоляционная лента.
• Пленка перфорированная.
• Скотч малярный.
• Инструменты.

Монтаж проводится в несколько этапов, как водяного и электрического пола:

1. Очистите поверхность, сделайте разметку, загрунтуйте пол.
2. Подложку из фольги следует укладывать полосками. Они должны совпадать с пленочной конструкцией по длине и ширине. Разрезы на пленке делайте там, где нет графитового слоя.
3. Нарезанную пленку укладывают так, чтобы медные контакты находились внизу. Контакты обязательно поворачивать к стене, на которой будет располагаться терморегулятор.
4. Во время работы нужно быть очень осторожным, старайтесь не повредить целостность пленки и ферритового слоя.
5. Пленочный пол не требует заливки, но его монтаж должен производиться только на идеальную ровную поверхность.

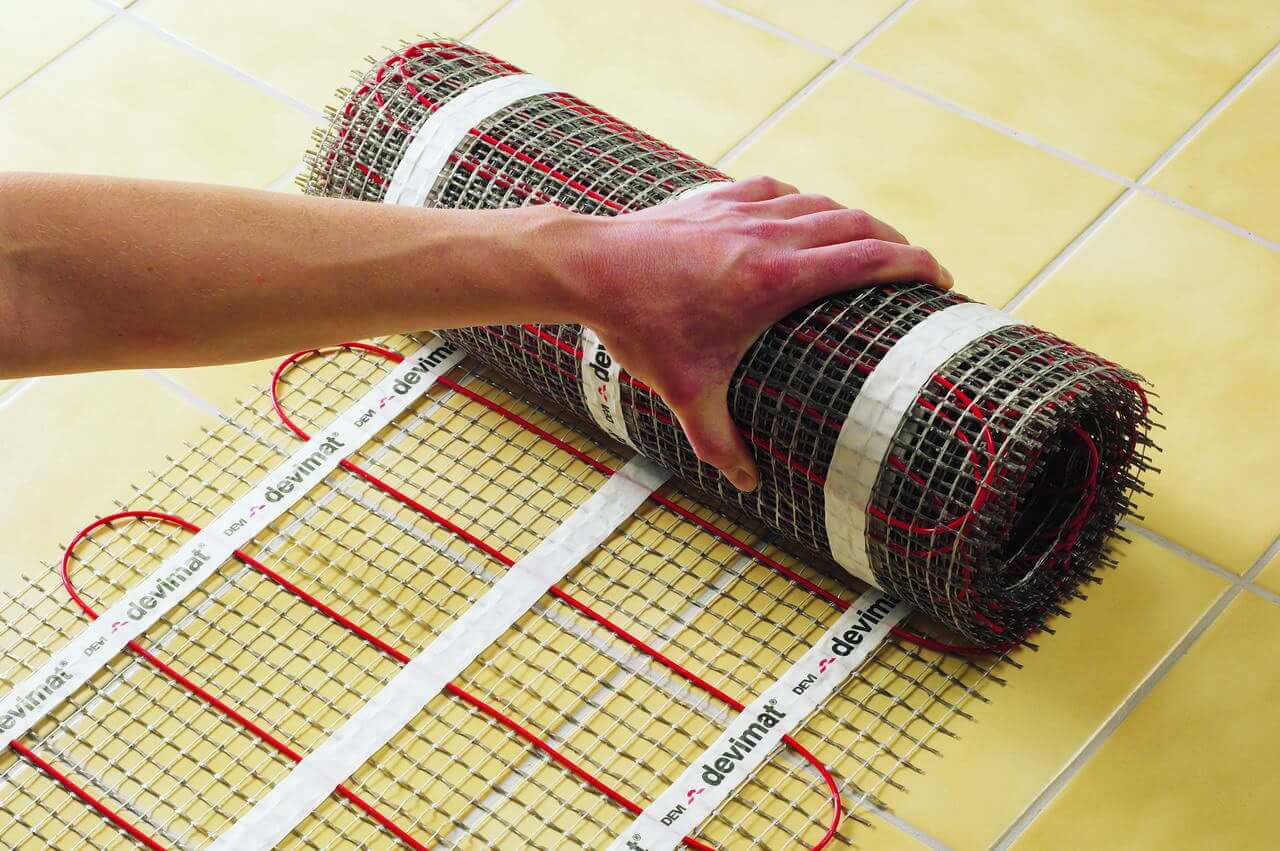

Нагревательные маты продаются в рулонах

Самым лучшим решением для обогрева балкона и лоджии считается укладка нагревательных матов. Они состоят из стекловолокна с нагревательными секциями. Перед монтажом, нарисуйте схему их расположения на бумаге. Не рекомендуется укладывать маты под мебелью, иначе они быстро сломаются. Перед укладочными работами необходимо подготовить поверхность пола – удалить мусор и выровнять его. После чего, уложите теплоизоляционный материал. Он нужен для создания в комнате уюта, позволяет избежать теплопотери. Затем делается стяжка из цемента – она является основанием для монтажа плитки. После того, как цемент затвердеет, можно приступать к укладке матов по выбранной схеме, подключить систему к электрической сети и установить терморегулятор. Укладывают плитку на нагревательные маты с помощью клея. Эксплуатировать пол рекомендуется через две-три недели.

Укладка нагревательных матов под плитку

Небольшое видео по монтажу:

Теплый пол на балконе и лоджии под ламинат

Все чаще из балкона делают дополнительную жилую площадь, что предусматривает обязательно проведение утепления помещения. Для отопления на балконе оптимальным вариантом является установка теплого пола под различные виды напольных покрытий.

Теплый пол на балконе под ламинат может быть нескольких видов в зависимости от типа использующихся обогревательных элементов.

Подготовительные работы

Инструменты для укладки теплого пола.

Прежде чем рассказать нашим читателем о том, как сделать теплый пол на балконе, уделим немного времени вопросам подготовки к работам. Первый шаг — подбор инструментов. Для работы могут понадобиться:

• уровень;
• рулетка;
• молоток;
• шуруповерт;
• электролобзик;
• ножовка;
• плоскогубцы;
• ножницы;
• изоляционная лента;
• саморезы.

Очистив поверхность до «материкового» пола, его при необходимости выравнивают с помощью цементного раствора. Когда он застынет, сверху укладывается слой гидроизоляции. Для этого вполне подойдет полиэтиленовая пленка. Это нужно, чтобы защитить следующий слой утеплителя от появления конденсата.

Даже если соседи снизу тоже застеклили свою лоджию, потеря тепла будет очень ощутимой. И первым это почувствует домашний бюджет, так как существенно вырастут расходы на электроэнергию.

Схема подключения кабельного теплого пола.

Поэтому поверх гидроизоляции укладывается обрешетка. Для нее используются деревянные брусья, которые перед укладкой нужно пропитать антисептическими и противопожарными растворами. Брусья укладываются так, чтобы между ними было не больше 60 сантиметров. В ячейках размещают утеплитель, каменную вату или пенопластовые плиты. Выбор материала делается исходя из бюджета, отпущенного на выполнение работ.

Важно выровнять обрешетку с помощью уровня, чтобы пол не получился неровным или скошенным. Для этого можно использовать деревянные клинья, которые подкладываются под брусья

Поверх утеплителя настилаются листы ДСП или ЮСБ-плита. И только выполнив эти подготовительные работы, можно переходить к следующему этапу — собственно укладке электрического теплого пола. Есть три основных способа, с каждым из которых мы предлагаем познакомиться нашим читателям.

Особенности и преимущества

У конструкции теплого пола много преимуществ перед обычными радиаторами. Во-первых, она отлично подходит для небольших помещений, а также больших комнат. Распределяя равномерно теплый воздух, который не охлаждается со временем, создаются максимально комфортные условия для жизни. К главным достоинствам теплого пола относят:

• Новейшая система отопления намного эффективнее, по сравнению с другими. Она выделяет больше тепла, обеспечивая высокий уровень комфорта.
• Несмотря на огромное количество излучаемого тепла, нагревательный элемент имеет невысокую температуру.
• Теплый пол – современная и эстетичная система отопления. Радиаторы занимают много места и зачастую выглядят непривлекательно. Кроме того, пол не нужно декорировать и ухаживать за ним, так как все элементы скрыты под настилом.
• Регулировать температурный режим можно с помощью установленных датчиков. Система автоматизированная и функциональная.
• Главная особенность теплого пола – длительная эксплуатация. Больше всего служит водяная конструкция.
• Систему можно установить самостоятельно, не имея навыков и опыта. Для монтажа не требуется специальное оборудование.
• По теплому полу приятно ходить босиком, ноги не замерзнут, даже если на улице минус градусов.

Теплый пол – это конструкция, которая состоит из множества нагревательных элементов — кабелей или труб. Система может быть трех видов: водяная, пленочная и электрическая. В последнем случае используется кабель, пленка или нагревательные маты. Источник тепла теплого пола вода, кабель или инфракрасная пленка. У каждой конструкции есть свои преимущества и особенности, а также общие черты. Эксплуатация двух видов полов может быть разной. Общим для них считается монтаж на специальную теплоизоляцию, которая представляет собой тепло- сберегающий слой. После теплоизоляции, необходимо сделать стяжку из цемента и уложить напольное покрытие.

1. Водяной. Сложную систему укладки имеет водяной теплый пол. Он может быть автономным или подключенным к центральному отоплению. Водяной пол не подходит для балкона, так как обладает большим весом. Кроме того, его не следует монтировать в многоэтажных домах с центральной системой отопления. К его плюсам относят отличную теплоотдачу. Он способен прогреть даже большие помещения.
2. Электрический. На балконах и лоджиях выгодно использовать нагревательные кабельные элементы. Толщина такой стяжки составляет 4,5 см. Внутри конструкции не скапливается воздух, благодаря чему система служит долго и не перегревается. Для монтажа потребуется электрический кабель, который крепится в форме «змейки». Сверху необходимо уложить плитку. Особенность в том, что эксплуатировать пол можно только через месяц после укладки. Нагревательные элементы следует уложить в секции, сделать стяжку из цемента и песка, а сверху положить покрытие. Работает от электричества через терморегулятор.
3. Пленочный. Технология инфракрасного излучения часто используется для утепления балкона. В качестве нагревательного элемента здесь применяется тонкая пленка с графитовыми полосками и проводниками. Через терморегулятор к проводникам поступает ток. К плюсам пленочного пола относят высокую энергоэффективность, легкость монтажа. Главный недостаток – высокая цена. Специалисты советуют делать его монтаж в небольших помещениях. Идеально подходит для лоджий и балконов.

На балконе теплый пол способен заменить полноценное отопление. Он экономичный, легкий, безопасный, эстетичный и долговечный.

Отопительные системы пола

Известны 2 вида теплого пола под ламинат с разными энергоносителями, способами монтажа и характеристиками. Принцип действия одинаковый, заключается в равномерном обогреве всей поверхности окружающего материала, который одинаково распределяет тепло от пола к потолку.

Водяное отопление

• обогревает помещение равномерно по всей площади;
• сохраняется постоянная влажность воздуха;
• не создает электромагнитное поле;
• долгий срок службы, ограниченный эксплуатацией трубы;
• экономичен, в сравнении с электрическими нагревателями.

При водяном отоплении происходит передача тепла излучением, а не конвекцией, поднимающей пыль. Такой способ делает помещение безопасным. Преимуществом считают и совместимость с другими видами отопления.

Недостатки:

• требуется разрешение различных инспекций;
• длительный трудоемкий монтаж (если в стяжку, то до полного высыхания бетона);
• снижение давления с стояке;
• сложность регулировки температуры пола;
• не автономность системы, которая зависит от отопительного сезона.

Если случится поломка или протечка трубы, придется демонтировать всю конструкцию с полным удалением стяжки или другой подложки.

Отопление пола с помощью электричества

В этом случае обогрев происходит по тому же принципу, как у водяных полов, но с другим генератором тепла – электричеством. Под воздействием тока нагреваются углеродсодержащие вещества, излучающие тепловые лучи.

Различают:

1. Кабель. В основе заложены одножильный или двухжильный кабель с металлическим проводником, который при подаче тока нагревается благодаря большому внутреннему сопротивлению. Продается в бухтах, комплектах с датчиками.
2. Кабельные маты. Тот же теплоноситель, только для удобства монтажа прикреплен на пластиковую сетку. Их укладывают в стяжку, под плитку.
3. Саморегулирующийся кабель. В отличии от обычного в основе – полупроводник. Он меняет свое сопротивление в зависимости от температуры окружающей среды. Его работа не зависит от квалификации монтажа – не перегорит, если даже уложен неправильно.
4. Инфракрасные маты. Карбоновые стержни в оболочке соединены токопроводами параллельно в пластины.

Есть еще разновидность – инфракрасная пленка. Карбоновый наполнитель запаян между листами специального полимера, к которому с двух сторон подается ток через медный проводник. Этот вид обогрева предназначен только для сухого монтажа под ламинат, ковролин, линолеум.

• не требует специального разрешения от инспекций;
• быстрый нагрев, медленное остывание поверхности;
• возможность регулировки температуры;
• быстрая, легкая установка.

Недостатки:

• поднимутся расходы за электричество;
• усиление нагрузки на основной питающий кабель;
• использование дополнительных материалов для основы при монтаже.

Электрические провода создают электромагнитное поле, которое негативно влияет на здоровье человека.

Инфракрасный теплый пол

Устанавливать ИК «теплый пол» нужно с составления схемы расположения пленки. При этом должны соблюдаться следующие требования:

• провода не должны перекрещиваться;
• пленка укладывается вдоль балкона в один ряд;
• в местах, где планируется установка мебели, укладка ИК-пленки исключается;
• по периметру расстояние до стен — 25-30 см;
• термодатчик укладывается посредине балкона, но с условием, что его штатной проводки хватит до терморегулятора.

Материалы и инструменты

Для отопления балкона с помощью ИК-пленки нужно приобрести:

комплект инфракрасной системы обогрева. В него входят:

1. пленка;
2. электропровода;
3. контакты в виде клипс;
4. зажимы для фиксации ИК-пленки;
5. скотч, с нанесенным битумом.

Комплект пленочного теплого пола.

• термодатчик и провода для него;
• терморегулятор;
• фольгированный утеплитель (можно подложку толщиной 40-50 мм);
• рулонный гидроизоляционный материал — нужен при укладке ламината, штучного паркета, паркетной доски;
• изоляционную ленту;
• малярную ленту или бытовой скотч.

Из инструментов под руками должны быть:

• нож или ножницы;
• рулетка;
• пассатижи;
• строительный карандаш или фломастер.

Подготовка основания

ИК-пленка очень чувствительная к любым неровностям основания, на которое монтируется. Поэтому балконная плита выравнивается. Как это сделать, можно посмотреть здесь.

Перед монтажом пленки:

• поверхность основания пола тщательно пылесосится;
• укладывается термоизоляционный слой из фольгированной подложки толщиной 40-50 мм — отражающая сторона должна смотреть вверх;
• соединительные швы проклеиваются специальным металлизированным скотчем;
• фольга заземляется через ближайшую розетку на кухне (в других помещениях «земли» может не быть);
• под термодатчик и проводку от него вырезается углубление в утеплительном слое.

В утеплителе вырезается углубление под термодатчик.

Важно: практически во всех инструкциях, размещенных на специализированных сайтах, схема монтажа выглядит так:

• стяжка;
• фольга;
• «Пенофол», уложенный отражающей стороной вверх, затем ИК-пленка.

По мнению редакции сайта, фольга на стяжке — рекламный ход, т.к. в плотном пространстве отражающие свойства фольги исчезают. Нужен минимальный зазор, чуть больший за длину волны, чтобы эффект зеркала сработал.

Инструкция по монтажу

Пошаговый алгоритм работ по устройству теплого пола из ИК-элементов выглядит следующим образом:

в стене выбиваются штробы под питающий кабель. Ширина — 20 мм, глубина — 20 мм, длина 150 мм над уровнем пола. Коронкой или болгаркой вырезается углубление под терморегулятор.

Устанавливается терморегулятор.

ИК-пленка разрезается на полосы по специальной отметке;

Отметка линии реза.

Пленка режется на полосы.

свободные серебряные контакты (к ним не будет производиться подключение) заделываются битумным скотчем (в большинстве комплектов входит в перечень);

Изоляция серебряных контактов.

• пленка размещается на балконе медной полосой вниз в соответствии с составленной схемой. Полосы между собой и к фольге крепятся бытовым скотчем или малярной лентой;
• к токопроводящей полосе с помощью клипсы крепится клемма. Для этого верхняя часть клипсы вводится внутрь пленки через технологический разрез, нижняя остается снаружи. После этого клипса обжимается пассатижами;

Клипса клеммы вставляется внутрь пленки.

Клемма (клипсы) обжимаются.

в клемму вставляются оголенные провода и зажимаются;

Подключение токоведущих проводов к клемме.

открытые места клеммы и проводки изолируются полосками битумного скотча: одна наклеивается сверху, другая — снизу, после чего плотно соединяются. Если между полосками скотча остались пузырьки воздуха, их необходимо удалить;

Изоляция мест подключения.

• для термодатчика, проводов и клемм в утеплителе вырезаются углубления;
• укладывается датчик температуры. Для этого над выемкой в утеплителе под измеритель температуры ИК-пленка заворачивается. На ее обратную сторону битумным скотчем крепится измерительный прибор. Провода от датчика утапливаются в разрез в утеплителе. Пленка возвращается и снова приклеивается к утеплителю скотчем;

Подключение термодатчика.

Крепление датчика к пленке.

• все уложенные в утеплитель провода заклеиваются скотчем;
• токоведущая проводка через клеммы подключаются к терморегулятору;
• проводится заземление всей системы;
• производится пробный пуск.

Более подробно монтаж инфракрасного теплого пола изложен в работе «Монтаж инфракрасного теплого пола под ламинат».
