Особенности и преимущества панелей и теплого пола
Нужно сразу сказать, что ламинированный пол наряду с системой теплых полов обладает массой преимуществ, перечислять которые можно долго, поэтому мы выделим несколько:
- Материал отличается малой теплопроводностью, благодаря этому можно выдать теплоотдачу, уровень которой составляет от сорока до пятидесяти градусов.
- Правильно положенные ламинированные доски на теплый водяной пол, это позволяет снизить (процентов на сорок) расход тепла, чего нельзя сказать о других системах тепла.
- При применении теплого пола совместно с ламинированным покрытием в помещении не будет образовываться магнитное поле, которое создает дискомфорт для самочувствия людей.
- Водяной прогрев держит ламинат в сухом виде, что защищает поверхность покрытия от плесени, поможет избавить комнаты от сырости.
- Тандем ламели и теплый водяной обогрев — действительно экологически чистое решение.
- Тепловое устройство под ламинированным покрытием обеспечивает равномерный нагрев поверхности, что продлевает время службы ламелей.
Водяной обогрев под ламинированные доски
Что собой представляет теплый пол под ламинат? Это система, которая состоит из пропиленовых (могут быть и другие) труб, монтаж которых осуществляется под ламинированным покрытием. Укладка выполняется с определенным шагом друг от друга. Они равномерно распределяют тепло по комнате. Главное, нагреваемый ламинат не будет деформироваться под воздействием тепла, потому что температурный прогрев чуть ниже, чем температура тела.
Что дает водяной обогрев в доме? А обеспечивает он следующие преимущества:
- Такую систему можно устанавливать под любое покрытие для пола.
- Чтобы была выполнена укладка ламината на теплый пол,вам не нужно переделывать отопительную систему, потому как есть возможность подсоединить новый контур.
Укладка труб в контур
Если будет использоваться ламинат для теплого пола, тогда необходимо в системе отопления регулировать контур или быстроту циркуляции горячей воды так, чтобы температура не была выше, чем допустимая для ламинированного покрытия. В том случае, если для прогрева помещения применяется настенный радиатор, тогда нагретый воздух распределиться в комнате неравномерно, под потолком температура составит плюс тридцать градусов, а на поверхности пола — плюс десять. А вот при применении водяного обогрева будет другая история: так как источник тепла внизу под ламинированным покрытием, то тепло равномерно распределяется по комнате.
Что делать, чтобы система нагрева под ламинат бесперебойно работала и не доставляла никаких проблем? А для этого необходимо:
- Чтобы основание пола, куда установлена система отопления, имело теплопроводность. Для этого лучше выполнить монтаж труб под стяжкой. Если этого не сделать, тогда ламинат для теплого пола будет плохо прогреваться, точнее, греться будут те участки досок, которые находятся над проложенными трубами, а оставшаяся часть будет холодной. Согласитесь, мало приятного ходить босиком по такому покрытию.
- Большая теплопроводность ламината над трубами системы обогрева. Учитывая такое требование, сразу напрашивается вывод, что применение стяжки для монтажа водяной системы не всегда разумно. Поэтому иногда стяжку не делают, а как основание применяют специальные смеси. Уложенный ламинат без стяжки (вместо нее применены сухие смеси) будет иметь хороший прогрев и отдачу тепла.
Какие особенности? Многие специалисты не советуют укладывать ламинат на теплый пол в городских квартирах, потому что для функционирования потребуется применять насосное оборудование и емкости для прокачки воды, на что требуется выделить много места. К тому же, если вдруг случится прорыв уложенных труб под настил, мало того, что вы испортите напольное покрытие, так еще и отношения с живущими ниже этажом соседями. Лучше всего ламинат и водяной подогрев использовать в частных домах или на даче.
При несоблюдении технологии монтажа теплого пола может возникнуть прорыв труб
Маркировка ламината под теплый пол
Прежде чем покупать материал, давайте вместе разберемся с маркировкой изделий, которые можно применять для теплых полов. Производитель наносит значки, указывающие на те или иные характеристики ламината, на упаковку или приводит их в инструкциях по эксплуатации.
Нас интересуют значки маркировки напольных покрытий, на которые следует обратить внимание:
| возможность применения ламината с системами теплых полов; | |
| покрытие выдерживает высокую температуру; | |
| покрытие подойдет для водяного теплого пола (H2O); | |
| высокая паропроницаемость материала (применимо в основном к подложке); | |
| повышенные влагостойкие свойства покрытия; | |
| класс ламината (подробнее читайте в статье «Что такое класс ламината?») | |
| класс эмиссии вредных веществ E1 (можно E0). |
Тип соединения: клеевой или замковый?
Способ соединения ламинатных ламелей может быть клеевым и замковым. В первом случае они соединяются друг с другом при помощи специального клея. Во втором случае – при помощи замков, которые расположены на торцах пластин. При использовании ламината в системе теплого пола разрешена только плавающая укладка с применением замков. Клей использовать нельзя, так как при нагревании снизу такое соединение вероятнее всего «поведет», поверхность деформируется.
Обратите внимание на тип замков – Click или Lock. Замки Lock представляют собой обычное соединение «шип-паз», которое иногда называют также забивным
Click – замок более сложный, защелкивающийся
Подбирая ламинат под теплый водяной пол (или электрический – неважно), можно выбрать любой тип замков. Однако Click предпочтительнее, ввиду более высокой прочности соединения
Это позволит напольному покрытию даже при иссушающем действии теплого пола избежать щелей и деформации. Кроме того ламинат с защелкивающимися замками в меньшей степени нуждается в идеально ровном основании.
Ламинат с замком Click может укладываться на сравнительно неровную поверхность, где есть перепады до 3 мм на 1 п.м. Для ламината с замками Lock пол должен быть идеально ровным
Монтаж труб на бетонный пол
Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.
- Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
- Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
- Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
- Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
- Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
- По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
- Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
- Положите на пол сетку мак, полистирол или специальную ленту.
- Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
- В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
- Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
- Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
- Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
- После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
- Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
- На залитый водяной теплый пол укладываем подложку и ламинат.
Виды покрытия для отапливаемого пола
Покрытие для теплого пола должно не только обладать хорошей теплопроводностью, прочностью и приятной на вид поверхностью, но и соответствовать высокому уровню экологической безопасности.
Важно! Применение материалов, при нагреве выделяющих ядовитые вещества, может привести к серьёзным последствиям для здоровья
Керамическая плитка
Керамическая плитка может длительное время аккумулировать в себе тепло. Это качество является главным преимуществом такого материала при использовании его в качестве финишного покрытия в системе. Кроме этого, такие изделия обладают повышенной прочностью, безупречным внешним видом, а процесс монтажа не занимает много времени.
Важно! Качественная керамическая плитка прослужит длительное время без потери эстетических качеств. Возможность использования керамической плитки с любым видом теплоносителя, также является важнейшей характеристикой этого материала
Современные изделия хорошо переносят температурные перепады, поэтому могут быть использованы как с водяными системами отопления, так и с электрическими резистивными и инфракрасными элементами. Керамическая поверхность легко моется и выдерживает повышенные нагрузки, поэтому такой материал идеально подойдёт для гостиной
Возможность использования керамической плитки с любым видом теплоносителя, также является важнейшей характеристикой этого материала. Современные изделия хорошо переносят температурные перепады, поэтому могут быть использованы как с водяными системами отопления, так и с электрическими резистивными и инфракрасными элементами. Керамическая поверхность легко моется и выдерживает повышенные нагрузки, поэтому такой материал идеально подойдёт для гостиной.
Ламинат
Напольное покрытие, используемое для теплого водяного пола, может не обладать высокими показателями теплопроводности. Например, ламинат значительно уступает керамической плитке по этому свойству, но, тем не менее, такое изделие успешно используется в качестве верхнего слоя при обустройстве системы отопления этого типа. Основными положительными качествами такого покрытия являются:
- Оптимальный уровень теплопроводности.
- Отсутствие риска поражения грибком.
- Экологическая безопасность.
- Быстрый и равномерный прогрев.
- Относительно небольшой вес.
Важно! Если в иных случаях напольное покрытие следует выбирать с минимальными значениями теплопроводности, то при отоплении системой «Тёплый пол» необходимо отдавать предпочтение ламинату с высоким уровнем этого показателя
ПВХ плитка
Плитка ПВХ также может быть использована для того, чтобы накрыть тёплый пол сверху. Основным ограничением на применение материала в этом качестве является температура максимального нагрева.
Важно! Для того чтобы ПВХ плитка не утратила прочностные характеристики, а также не стала источником опасных для здоровья веществ, температура не должна превышать 28˚С. Как и при использовании керамических изделий, плитка из поливинилхлорида может использоваться с любым типом отопительной системы этого типа
Если применяется именно это покрытие для отапливаемого пола, то необходимо также исключить образование конденсата под плиткой
Как и при использовании керамических изделий, плитка из поливинилхлорида может использоваться с любым типом отопительной системы этого типа. Если применяется именно это покрытие для отапливаемого пола, то необходимо также исключить образование конденсата под плиткой.
Важно! После укладки ПВХ плитки поверх системы «Тёплый пол», отопление можно будет включить не ранее, чем через 72 часа
Линолеум
При монтаже тёплого пола очень непросто выбрать подходящий финишный материал. В данном случае, применение линолеума является беспроигрышным вариантом. Такое покрытие для теплого пола можно установить очень быстро и выдерживать его в течение определённого времени не требуется. Стоимость линолеума относительно невысока, а всю работу можно выполнить своими руками, что также не потребует значительных расходов.
Линолеум может существенно отличаться по прочности, толщине и теплопроводности. К сожалению, не все разновидности этого материала могут быть одинаково эффективно использованы в качестве финишного покрытия для тёплого пола.
Внимание! Чтобы не сомневаться в том, что линолеум можно применить вместе с системой «Тёплый пол» в маркировке изделия необходимо искать специальный значок
При использовании линолеума в качестве финишного слоя необходимо дополнительно обеспечить систему отопления этого типа качественными датчиками нагрева. При повышении температуры поверхности выше 30˚С может произойти изменение структуры изделия и выделение ядовитых веществ.
Несколько важных замечаний
Даже самый качественный ламинат потребует особого подхода при монтаже на «теплый пол».
Стяжка поверх обогревательных элементов должна полностью набрать прочность
В случае с бетонным раствором срок выдержки – не менее четырех недель, и иметь влажность не более 1,5% (бетон) или 0,3% (ангидридные составы).
Пол должен быть просушен и прогрет по всей своей толщине.
Для этого, не мене, чем за 2 недели до укладки включают систему отопления и, прибавляя в день не более 5 градусов, доводят до 50% расчетной мощности, а затем, в течение 2 дней – до полной.
Затем систему отключают, и приступают к укладке по ее полному остыванию, но температура при этом не должна быть ниже 15 градусов.
После окончания монтажа, ввод системы в эксплуатацию проводят так же ступенчато.
Практика показывает, что для достижения оптимальной температуры поверхности пола в 22-25 градусов потребуется выставить рабочую температуру теплоносителя (нагревательного кабеля) в 40-50 градусов.
Точное значение нужно будет определить экспериментальным путем и строго его придерживаться в ходе эксплуатации, чтобы не вызвать перегрева и деформации поверхности.
Такие же действия, но в обратном порядке, проводят и по окончании отопительного периода.
Резкие скачки температуры для ламината губительны.
Для предотвращения образования конденсата между стяжкой и подложкой обязательно простилается полиэтиленовая пленка толщиной примерно 0,2 мм.
Виды систем подогрева пола
Водяной подогрев
Слой гидроизоляции
Теплоизоляция
Система труб
Несущий слой – бетонная стяжка, гипсоволокно и т.д.
Напольное покрытие
Электрический кабельный – кабель преобразовывает электричество в тепло. Такая система позволяет регулировать температуру нагрева, надежна, проста в монтаже и обслуживании.
Инфракрасная пленка
– тоже электрическая система подогрева, которая потребляет меньше электроэнергии. Ее укладывают на ровное основание в помещениях без повышенной влажности. Укладка в следующем порядке:
Теплоотражающий материал
Инфракрасная пленка
Полиэтилен
Напольное покрытие
Водяной теплый пол под ламинат
Водяной теплый пол – это гибкие трубопроводы, уложенные на поверхность пола, залитые бетонной стяжкой или без таковой.
В трубы закачивается жидкий теплоноситель (вода, антифриз или др.).
Принцип работы водяной системы
Нагревательный котел греет теплоноситель, в одном месте, а циркуляционный насос постоянно двигает жидкость по замкнутому контуру.
Т.е. теплоноситель постоянно находится в движении по всему устройству трубопроводов, тем самым передает свой нагрев всей площади пола, и поддерживает температуру в помещении на достаточном уровне.
Такой обогрев является менее энергозатратным, т.к. нагрев происходит только в одном месте – в нагревательном котле.
Ламинат на теплый пол из водяного отопления укладывается в зависимости от вида системы напольного обогрева помещения.
Водяные системы напольного отопления помещения бывают двух видов:
• Сухая/легкая (полистирольная или деревянная);
• Мокрая/тяжелая (укладка в стяжку).

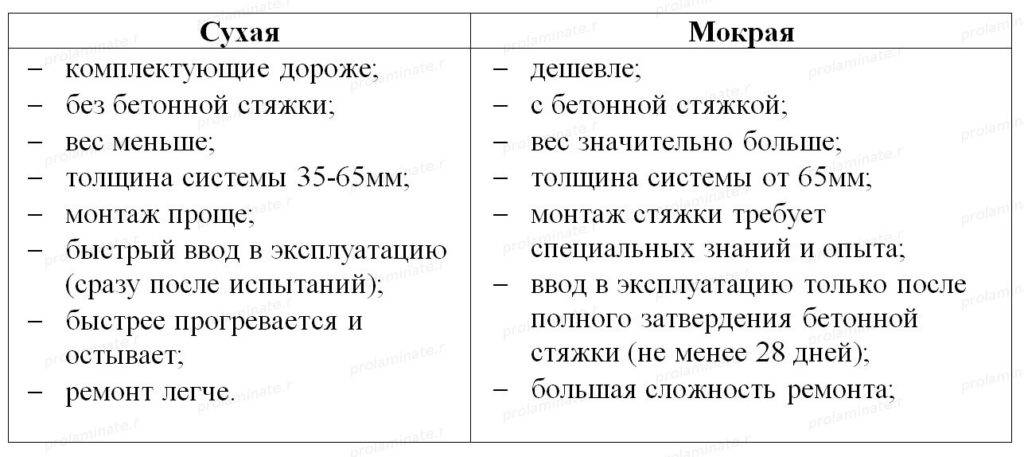

Сравнение сухой и мокрой технологий монтажа водяного теплого пола

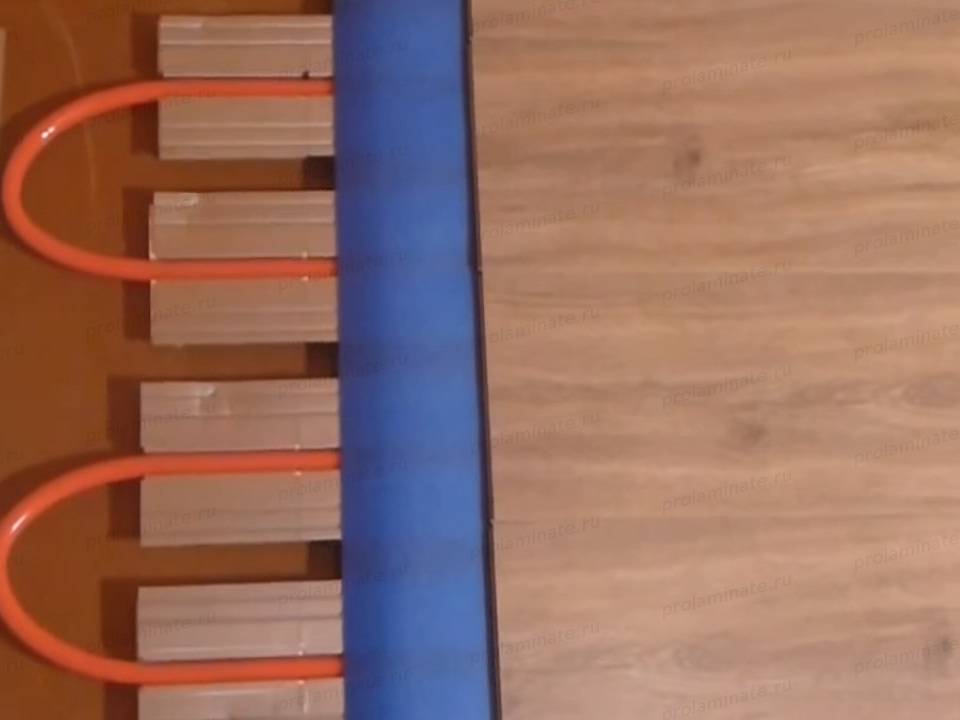

Пример сухой системы водяного теплого пола
Схема водяного теплого пола со стяжкой
Плюсы напольной водяной системы обогрева:
— дешевое тепло;
— не сушит воздух.
Минусы водяного варианта:
— высокая цена;
— дорогой монтаж;
— устанавливать можно только в малоэтажных домах;
Устройство систем водяного тёплого пола
Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.
Схема водяного теплого пола
Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).
- Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
- Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.
- Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
- Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.
- Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
- Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
- Финишное покрытие.
Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.
Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение
Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.
Теплый пол
Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.
Принцип работы ИК пола
Использование керамических покрытий
Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.
Теплый пол под плитку
В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.
Плитка поверх теплого пола
Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры
Рекомендуется при выборе материала обратить внимание на следующие показатели
- Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.
- Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
- Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.
Теплый пол под плитку
Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности
Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки
Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола
Укладка теплого водяного пола под плитку
Требования при укладке на бетонную стяжку
Если система подогрева монтируется в бетонную стяжку, то нужно соблюдать требования производителя стяжки и системы. Инструкция по монтажу:
1. Определить глубину закладки, исходя из технической документации системы «теплого пола».
2. Расстояние между отдельными подогревающими элементами должно быть не более 30 см, тогда напольное покрытие будет прогреваться равномерно.
3. После заливки стяжки и установки системы нужно, чтобы основание просохло на всю глубину до 1,5% влажности для цементной стяжки, до 0,3% для стяжки на основе ангидритов.
4. Подключение системы производится постепенно за 2 недели до монтажа ламината. Можно выждать 3 недели или более после заливки стяжки, затем подключать систему, повышая максимум на 5 градусов в день, за 2 недели дойти до половины мощности, а до полной мощности дойти за два последних дня.
5. Если изготовитель системы подогрева указал график пуска системы, то следует соблюдать его.
6. Только после такой проверки, отключения системы можно переходить к укладке ламината, дождавшись пока температура опустится ниже 18 градусов.
7. После укладки ламинированных полов подогрев включается постепенно, не более чем на 5 градусов за день.
Сравнение водяного и электрических теплых полов
Водяной теплый пол – дороже в монтаже, но дешевле в эксплуатации.
Плюсы водяного теплого пола:
— менее энергозатратен (дешевое тепло);
— абсолютно безопасен;
— не сушит воздух;
Минусы водяного теплого пола:
— дорогой;
— требует дополнительное место для коллектора и т.п.
— производит шум циркулирующего теплоносителя;
— внутреннее обрастание трубопроводов;
— возможны протечки теплоносителя;
— сложность ремонта;
— требует регулярного сервисного обслуживания;
— неспособен поддерживать точную температуру
Водяной вариант оправдывает выбор в свою пользу, в том случае, если в доме постоянно проживают и общая площадь обогреваемого пола более 70 кв.м.
Плюсы электрического теплого пола:
— относительно дешевая;
— легкий и быстрый монтаж;
— работает бесшумно;
— абсолютно не заметен;
— легко задается и поддерживается нужная температура;
— долгий срок эксплуатации (до 50 лет в зависимости от производителя).
Минусы электрического теплого пола:
— очень энергозатратен (дорогое тепло);
— создает незначительное электромагнитное излучение;
— большая нагрузка на электросеть.
Все типы и виды теплых полов обладают антиаллергенным эффектом, т.к. идет равномерный нагрев помещения по всей площади пола и отсутствуют конвекционные потоки перепадов температуры и т.п.
