Буржуйка на отработке – просто и дешево
Это именно тот вариант, который мало подходит для использования в помещениях, где проживают люди. Объясняется просто – при горении масляная отработка издает специфический запах, даже если устроена хорошая вытяжка.
Эскиз буржуйки, работающей на масляной отработке
Для изготовления потребуется листовой металл толщиной 4–5 мм, из которого будут вырезаться все необходимые детали. Также необходима труба для изготовления некоторых элементов буржуйки и дымохода.
На представленной схеме хорошо видны все размеры деталей, которые нужно заготовить.
Чертеж с размерами
- На металлическом листе делается точная разметка всех элементов и вырезается с помощью шлифмашинки. Все края деталей тщательно зачищаются.
- В подготовленной нужного размера по высоте трубе высверливаются круглые отверстия. Она будет соединять верхнюю и нижнюю емкости буржуйки.
- В верхней плоскости верхнего бака, в намеченном по схеме месте, прорезается отверстие нужного диаметра. Оно смещено от центра в левую сторону и будет предназначено для трубы дымохода. На нижней стенке отверстие смещено к правой стороне окружности, и в него будет входить соединительная труба.
- Две окружности привариваются к отрезку трубы, который будет определять толщину верхнего бака.
- Таким же образом делают и нижнюю часть печки. Только отверстие для вхождения трубы вырезается в центре круга. Кроме того, вырезается еще одно, которое будет служить горловиной для заправки печи. На него закрепляется сдвижная крышка.
- На нижнюю сплошную плоскость привариваются три или четыре ножки.
- Для жесткости верхний бак соединяется с нижним металлическими кронштейнами.
- Чтобы печь была красивой и не ржавела, все сварные швы хорошо зачищаются, а затем все поверхности окрашиваются защитной жаростойкой краской.
- Последним этапом в работе идет подсоединение печи к дымоходу.
Вот что должно получиться
Работает такая печь следующим образом: в нижний бак заливается отработка, далее с помощью лучины или свернутой бумаги, через отверстие она поджигается. Сдвижную крышку на отверстии закрывают после того, как отработка внутри бака загорится.Кислород, попадающий через отверстия в трубе, которая соединяет два бака, способствует интенсивному горению. Горячий воздух, проходя через верхнюю часть печи, нагревает ее до высокой температуры, поэтому на ее поверхности легко можно подогреть чайник. Так как в гараже всегда есть отработанное топливо, проблем для заправки печки-буржуйки никогда не будет.
Воздушный теплообменник
В случае, когда первичным теплообменником служит топка (стальные буржуйки, печи длительного горения — ПДГ, печи на отработанном масле — ПОМ), можно принять следующие меры для повышения эффективности «сухой» теплоотдачи.

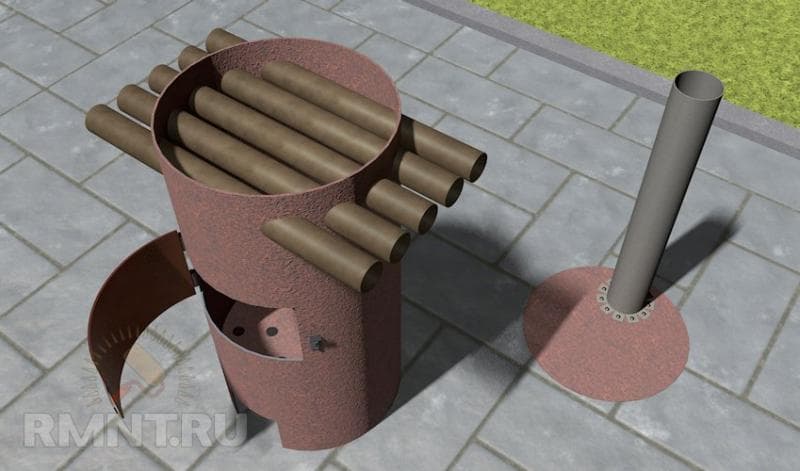

Сквозные вертикальные и горизонтальные прямые каналы (трубы)
Стальные трубы навариваются прямо на топку. Лучше устанавливать их вертикально — это улучшит проходимость воздуха. Подходит при наличии подручного материала — обрезков труб (форма сечения не имеет значения). Диаметр 50–200 мм. Оригинальным решением топки будет сварить стенки из равных отрезков трубы.
Изогнутые и закруглённые каналы
Идеальный вариант — «обернуть» в 1–2 витка всю топку. Для этого потребуется навык и время, но эффект будет гораздо выше, чем от простых прямых каналов. Чем больше разница уровней забора и выхода воздуха, тем лучше будет работать канал. Если вывести забор на улицу, эффект будет максимальным, т. к. при разогретой топке за счёт разницы температур возникнет тяга, которая обеспечит постоянный поток в «автоматическом» режиме.
Лабиринты с переборками в ёмкости
Для реализации такого теплообменника нужно устроить на верхней стенке дополнительный стальной короб высотой около 100 мм и толстыми стенками. В этом коробе следует расположить стальные 5–8 мм переборки таким образом, чтобы получился «лабиринт». В начале и конце его должны располагаться входные отверстия под сечение воздуховода. Сверху «лабиринт» также накрывается крышкой. В этом варианте теплообменником служит пространство между стенкой топки и стенками короба. Такие теплообменники можно устроить и на боковых стенках стального реактора.
Сквозные каналы в реакторе, интегрированные в топку
Такие каналы закладываются в проект при создании печи, затем ввариваются в стенки. Они могут быть расположены рядом в верхней части топки. Диаметр от 50 мм.
В любом из видов ВТ используется явление конвекции*, однако в большинстве случаев из-за высокой температуры в реакторе естественного движения воздуха недостаточно и его нагнетают принудительно — вентиляторами. Этот способ ещё называют инжектирование.
* Конвекция — способ передачи тепла потоками или струями.
Инжектирование можно производить любым доступным способом — встраивая воздушный насос в канал или просто направляя его на теплообменник. «Сухие» теплообменники — самые простые и доступные устройства отопления.
Достоинства воздушных теплообменников:
- Не требуется герметичность соединений.
- Может работать без инжекторов.
- Простота монтажа и доступность подручного материала.
Недостатки воздушных теплообменников (ТО):
- Требуется значительный (от 100 мм) диаметр воздуховода.
- Низкая теплоёмкость среды (воздуха).
- Малая дальность переноса температуры.
Установка
Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.
Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:
- не фиксировать трубы крепежами из металла;
- не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
- соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
- пользоваться уплотнителями с хорошей огнестойкостью;
- соблюдение мер пожарной безопасности.
Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.
Печи с водяным контуром из регистров
Теплообменники из медных сплавов считаются самыми капризными в эксплуатации. Из-за невысокой температуры плавления медь легко прогорает при отсутствии жидкости в контуре, поэтому многие заказчики останавливают свой выбор на более жаростойких материалах, таких как нержавейка, сталь или даже чугун.
За редким исключением, трубы из чугуна и стали, и тем более нержавейки, очень сложно изогнуть в форме спирали или змейки, поэтому при изготовлении теплообменника трубчатые заготовки просто сваривают в виде регистров.
Например, на фото ниже изображен один из наиболее удачных вариантов переоборудования известной модели «Булериан» в печь для бани с водяным контуром.
В нижней и верхней части корпуса печки видны коллекторы подвода и отвода горячей воды, при этом трубы не мешают установке корзины для камней.
Расчеты мощности
Самостоятельно рассчитать мощность рекуператора при отсутствии исходных данных (мощности печи, температуры и количества исходящих газов в единицу времени, площади соприкосновения теплообменника и металла дымохода, скорости прохождения воздуха или воды через устройство) практически невозможно. Можно измерить мощность уже смонтированного теплообменника.
Ориентировочно стоит рассчитывать на то, что теплообменник на дымопроводе твердотопливной печи или камина прогреет пару небольших радиаторов, повысит температуру в гараже или сделает теплее комнату в мансарде, предбанник в бане.
Примеры конструкций
Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.
Чертежи печи булерьян
Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.
Видео: эксплуатация печи булерьян в гараже
Чертежи печи-буржуйки для гаража
Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.
Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.
О печах длительного горения
Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:
- Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
- В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
- Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
- Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
- Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.
Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.
Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.
Печь длительного горения бубафоня в гараже
Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.
Печь Слобожанка с экраном
Как устроена буржуйка с водяным контуром
Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.
Что такое печь буржуйка с водяным контуром
По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.
Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак
Достоинства и недостатки буржуйки с водонагревателем
Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:
- Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
- Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
- Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.
Привычные для любой дровяной печи недостатки:
- Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
- Дом, который отапливается буржуйкой, может прогреваться неравномерно.
Конструкция печи и теплообменников
Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.
- Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
- Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.
Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой
- Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.
Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.
Достоинства и недостатки
Особенностью такой печи является сильный нагрев камеры сгорания (центральной части), которая раскаляется докрасна. Поэтому при работе устройства нельзя оставлять его без внимания, уходить на длительное время или засыпать. Некоторую трудность (при отсутствии опыта) создает розжиг, так как требуется запустить режим испарения отработки. Обычно процесс занимает около 5 минут и состоит в предварительном разогреве камеры сжигания. На практике разжигают немного бензина, налитого на поверхность отработки. Сгорая, бензин нагревает масло, заставляет его испаряться, что запускает процесс непрерывного горения.
Плюсами таких печей являются:
- Безопасность: поскольку горит не топливо, а его пары, процесс легко регулируется и настраивается на оптимальный режим;
- простота конструкции;
- экономичность, отсутствие зависимости от сетевых ресурсов;
- высокая эффективность.
При этом есть и недостатки.
- Специфика используемого топлива такова, что приходится часто очищать дымоход от продуктов горения, копоти и прочих веществ.
- Требуется высокий дымоход – не менее 4 метров.
- Конфигурация дымохода не допускает никаких изгибов – только прямая и строго вертикальная труба.
- Отработка для таких печей должна быть очищена, как минимум – отфильтрована. Особенно важным моментом является отсутствие воды.
Учитывая специфику использования печи, для размещения ее в бане понадобится некоторая доработка.
Ваши действия
На что обратить внимание
Прежде всего, вокруг печи надо создать кирпичный короб.
Он защитит окружающее пространство от возникновения пожара.
Далее: необходимо вокруг печи соорудить основание.
Его делают из кирпича, уложенного на ребро и засыпанного слоем песка толщиной не менее 5 см.
Доступ к печи должен быть оборудован из отдельного помещения, не сообщающегося с помывочным отделением или парилкой.
Внутрь бани выходит только каменка и котел для горячей воды.
Оснащение печи-буржуйки гидроконтуром
Чтобы убрать этот значительный конструктивный минус, такие тепловые агрегаты оборудуют добавочной системой отопления.
Цель такой доработки находится в увеличении общей теплоёмкости, что даст возможность длительнее хранить благоприятную температурный режим в помещении и, поэтому, реже топить печь.
Нагрев носителя тепла выполняется конкретно от камеры сгорания печи. Для этого есть несколько вариантов:
- Обустройство «карманов» на боковых стенках, в которые наливается тепловой носитель.
- Установка бачка для воды с отводами к системе традиционного отопления.
- Процесс установки коллектора вокруг дымохода очень близко от печи, проходя через который воздух нагревается конкретно от дымоотвода.
- Установка водогрея в камере сгорания печи.
Буржуйку можно применять для традиционного отопления
Приступая к изготовлению буржуйки с водогреем, домашний умелец ориентируется, в первую очередь, на присущие в наличии материалы и сам определяет способ нагрева.
К плюсам данного устройства теплоснабжения относится её быстродействие. Помещение можно прогреть до подходящей температуры слишком быстро, причём поддерживать необходимый уровень на протяжении долгого времени.
К минусам как правило относят такие моменты:
- Подобная печь просит непрерывного внимания и своевременного подогрева в течении 24 часов.
- В доме за городом, где вы появляетесь иногда в виде теплоносителя необходимо применять незамерзающий антифриз или минеральные масла, лучше трансформаторное, однако можно и обычную отработку. В другом случае вода в зимний период замёрзнет и разорвёт детали системы обогрева. Ремонт в холодное время суток нереален.
Печь железная с водяной рубашкой обладает большим уровнем КПД
Типы теплообменников
Наиболее практичными считаются аппараты, теплоносителем в которых служит вода. И это неудивительно, поскольку по законам физики передача тепла посредством жидкости осуществляется намного лучше, чем воздухом. Тем не менее воздушное устройство применяется довольно часто.
Помимо вышеперечисленных агрегатов, существуют и такие, что устанавливаются на дымоходную систему. Монтаж подобных приспособлений происходит снаружи канала.
Любые агрегаты с теплообменниками, предназначенные для отопления помещений, устроены так, что их главная функция максимально направлена на нагревание воды.
Печи длительного горения с водяным контуром
Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого. Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.
Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.
В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.
Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.
В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.
Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.
А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.
Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:
- металлическими – стальными или чугунными;
- кирпичными;
- комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.
Преимущества и недостатки печей с водяным отоплением
Основные преимущества:
- Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
- Небольшие размеры.
- Простота в эксплуатации и обслуживании.
- Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
- Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
- Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
- Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.
Недостатки печей с водяным отоплением:
- Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
- Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.
При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб
м. помещения требуется печь мощностью 1 кВт.
Аналоги печей с водяным контуром
Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.
Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.
Оснащение печи-буржуйки водяным контуром
Чтобы устранить этот существенный конструктивный недостаток, такие тепловые агрегаты оснащают дополнительной отопительной системой.
Цель такой доработки состоит в увеличении общей теплоёмкости, что позволит дольше сохранять благоприятную температуру в помещении и, следовательно, реже топить печь.
Нагрев теплоносителя производится непосредственно от топки печи. Для этого есть несколько способов:
- Обустройство «карманов» на боковых стенках, в которые наливается теплоноситель.
- Установка бака для воды с отводами к системе водяного отопления.
- Монтаж коллектора вокруг дымоотвода в непосредственной близости от печи, проходя через который воздух нагревается непосредственно от дымохода.
- Установка водонагревателя в топке печи.
Буржуйку можно использовать для водяного отопления
Приступая к изготовлению буржуйки с водонагревателем, домашний мастер ориентируется, прежде всего, на имеющиеся в наличии материалы и сам определяет способ нагрева.
К достоинствам такого устройства отопления относится её быстродействие. Помещение можно прогреть до приемлемой температуры очень быстро, причём поддерживать нужный уровень в течение длительного времени.
К недостаткам можно отнести следующие моменты:
- Такая печь требует постоянного внимания и своевременного подогрева в течение суток.
- В загородном доме, где вы появляетесь периодически в качестве теплоносителя приходится использовать незамерзающий антифриз или минеральные масла, лучше трансформаторное, но можно и простую отработку. В противном случае вода зимой замёрзнет и разорвёт элементы системы отопления. Ремонт в холодное время суток невозможен.
Печь металлическая с водяной рубашкой обладает высоким уровнем КПД
Достоинства комбинированной отопительные системы
- Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
- Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.
Внешний вид печи может быть выбран владельцем дома
- В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
- Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.
Особенности организации печного отопления с водяным контуром
Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.
По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).
Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.
Строительство печи: установка теплообменника
Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.
Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.
Теплообменник из листовой стали можно изготовить самостоятельно
Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.
Самодельная печка на отработанном масле
Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.
Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.
Самодельная печь для гаража на отработке.
Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.
Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут
Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить
Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.
Печи длительного горения с водяным контуром
Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого. Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.
Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.
В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.
Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.
В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.
Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.
А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.
Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:
- металлическими – стальными или чугунными;
- кирпичными;
- комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.
Преимущества и недостатки печей с водяным отоплением
Основные преимущества:
- Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
- Небольшие размеры.
- Простота в эксплуатации и обслуживании.
- Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
- Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
- Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.

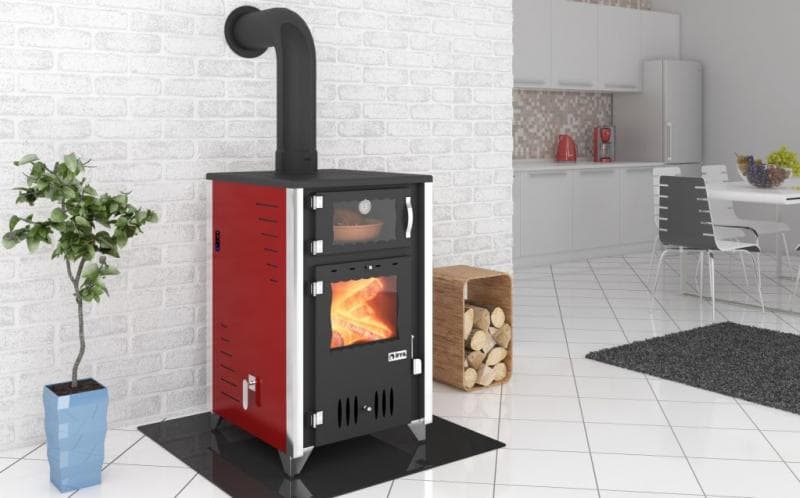

- Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.
Недостатки печей с водяным отоплением:
- Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
- Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.
При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб
м. помещения требуется печь мощностью 1 кВт.
Аналоги печей с водяным контуром
Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.
Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.
