Печь шведка своими руками кладка, порядовка, отопительно-варочной, с лежанкой

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

ИОК – чисто отопительная печь;
ОВИК – отопительная-варочная без использования шамотного кирпича;
ОВИК БК – отопительно-варочная с боковым камином;
ОВИК ЗК – отопительно-варочная с задним камином;
ОВИК Л – отопительно-варочная с лежанкой;
Буква «Д» добавляется в индекс маркировки при наличии духовки;
ПКИК1К – печи со встроенным калорифером;
БИК – банные печи;
РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Кладка печей своими руками — шведка порядовка

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

поддувало,
духовка,
топочная конструкция,
колосники и задвижки,
дверцы под прочистку,
а также стальную полоску.

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

кладка печей шведка В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

Устройство печи шведки с плитой

Рассматриваемая печь шведка с плитой имеет не большие габариты:

Ширина 63,5 см.
Глубина 89 см.
Высота 189 см.

Несмотря на небольшие размеры, печь отапливает до 25 м² площади. Ее можно установить в любой части помещения. Наиболее оптимальное место — в проеме стены или перегородки между комнатой и кухней. Дополнительно приветствуется размещение таким образом, чтобы дымовая труба выходила из крыши в коньковой зоне. Это улучшит тягу в печи и облегчит устройство изоляции вокруг трубы.

Печь оборудуется одноконфорочной чугунной плитой, расположенной в зоне варочной камеры. Камера может быть как открытой, так и иметь дверки. Закрытые после топки дверки способствуют лучшему сохранению тепла, что позволяет томить пищу в варочной камере. Часто в печах помимо плиты устраиваются духовые шкафы для выпекания пирогов, запекания мяса, рыбы или овощи, сушки грибов, яблок, трав. Но в представленной шведке из-за компактных размеров духовка не запланирована.

Конвективная зона шведки состоит из последовательных канальных дымоходов. Горизонтальные дымоходы расположены ниже поддувала, у самого основания печи, и над варочной камерой, у самого верха печи. Такое расположение позволяет добиться равномерного прогрева всего массива печи

При этом, во избежание перегрева, важно придерживаться правильного режима топки отопительно-варочных печей (1,5 — 2 часа)

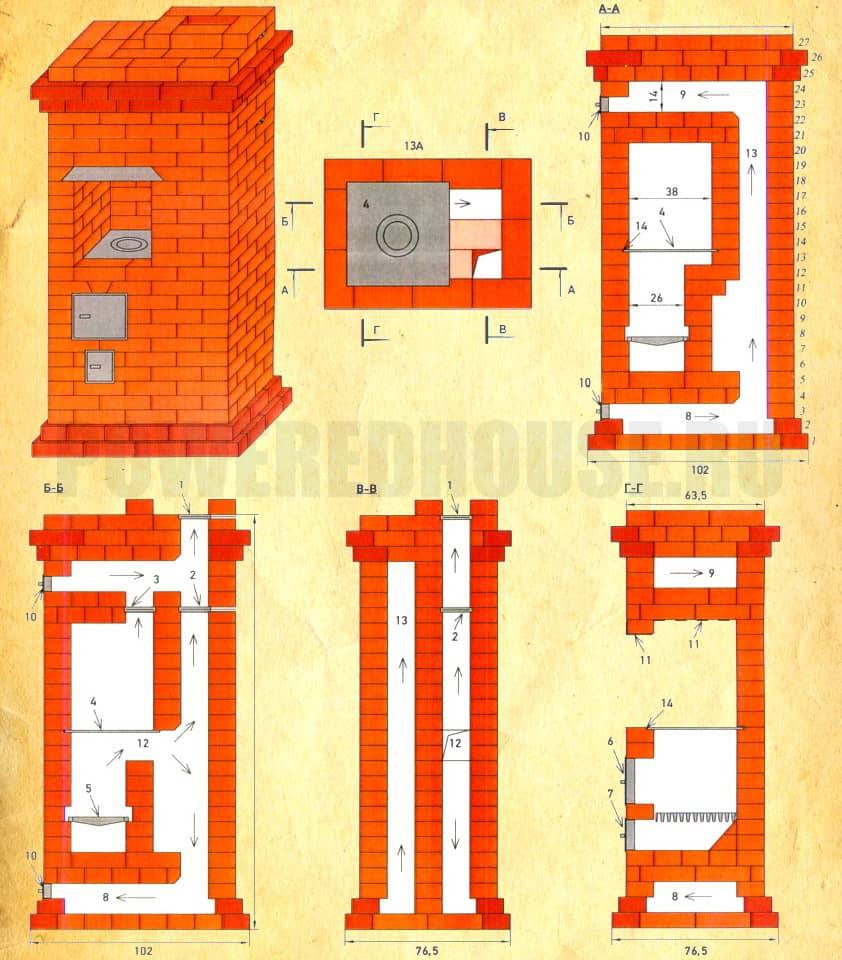

Печь шведка с плитой — общий вид, сечения и расшифровка элементов:

Основная дымовая задвижка.
Задвижка летнего хода.
Вентиляционная задвижка.
Одноконфорочная чугунная плита.
Колосники.
Дверка топочная.
Дверка поддувальная.
Нижние дымоходы.
Верхние дымоходы.
Дверки прочистные.
Металлические полосы, уголки.
Хайло.
Подъемный канал.
Температурные зазоры.

Необходимые материалы

Кирпич красный (только на саму печь) 553 шт.
Огнеупорный кирпич ША-8 = 32 шт.
Глиняный раствор.

Дверки:

21 х 25 см (топочная). Она должна быть литая, с усами.
14 х 25 см.
14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

4,5 х 4,5 х 1м.20см. = 1шт.
4,5 х 4,5 х 70см. = 1 шт.
4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

Стальные полоски 5 х 65 см (толщина 5 мм.) – 2шт.
Задвижка 25 х 13 см.
Задвижка для вытяжки пара 13 х 13 см.
Колосниковая решётка 20 х 30 см.
Духовой шкаф 45 х 25 х 29 см.
Плита (чугун) 41 х 71 см.
Лист для перекрытия сушильных камер 80 х 90,5 см.
Стальная пластина для малой сушилки 19 х 34 см.
Лист перед топкой 50 х 70 см.

Преимущества

У печи-шведки очень «гибкая» конструкция – её можно подстраивать под условия и желания хозяина, видоизменять и импровизировать с функциями. Печью не только обогревают помещения, её можно сложить так, чтобы:

готовить на ней пищу,
сушить травы;
запекать в духовке;
просушивать верхнюю одежду, а также обувь;
оборудовать тёплый лежак;
дополнительные полочки;
любоваться открытым пламенем.

Но это не все. Печь-шведка:

Имеет высокий уровень КПД.
При хорошем КПД имеет небольшие размеры.
Довольно быстро греется.
Регулируется процесс горения (заслонками).
Может быть сделана с «зимним» и «летним» ходом.

Печь-шведка будет отдавать на 20 % больше тепла, чем голландка, построенная из того же количества материалов. И на ней удобнее готовить, чем на русской – не нужно наклоняться и пользоваться ухватом.

В варочную нишу над плитой можно ставить приготовленную с вечера еду и закрывать её заслонкой. Тогда утром можно сэкономить время на разогреве завтрака – он будет ещё тёплым.

Тонкости приготовления раствора

Не каждому известно, что для кладки печей используется особый раствор, не похожий на тот, с помощью которого выкладывается каркас дома. Каждый мастер считает своим персональным секретом приготовление раствора. Он должен быть мягким, хорошо закрепляться, после высыхания не трескаться, чтобы не пропускать дым.

Не любая глина подойдет для кладки. Нужно найти «жирную» породу, чтобы обеспечить эластичность и не получить трещин. Измельчить глину можно одним из способов, который заключается в том, что она предварительно вымачивается. Затем натирается на сетке с ячейкой не крупнее 5 мм.

Готовый раствор для кладки кирпичей

Необходимо запастись тремя небольшими тарами для приготовления пробных замесов. Возьмите разное количество песка и добавьте воды для достижения нормальной консистенции. Из получившегося раствора слепите несколько пробных лепешек и оставьте сушиться на 2-3 дня. Затем исследуйте получившиеся образцы на предмет трещин и прочности. Самый оптимальный вариант составит рецепт приготовления раствора.

Полезно знать: Металлические камины для дома работающие на дровах: чугунные, железные, стальные

Альтернативой песку выступает шамотная смесь. Она применяется в том случае, если при кладке задействован шамотный кирпич. Оценить готовность и консистенцию раствора можно с помощью кельмы.

Проведите ею в горизонтальной плоскости, сдвинув часть массы вбок. Если углубление от кельмы сразу пропадает, то раствор получился жидким. Его не нужно разбавлять, а следует оставить на определенное время, чтобы дать жидкости испариться. Не забудьте при этом его перемешивать. Не подойдет и кардинально противоположный вариант, когда след от сдвига разрывается. Это свидетельствует о том, что воды мало и ее следует добавить.

Оригинальное сооружение с камином внутри

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление — размер таковой увеличится до 50 кв.м).

Для работы необходимо сделать закупку следующих материалов:

кирпич шамотный (ША-8) в количестве 33-х штук;
керамический кирпич полнотелый — 552 штуки;
устройство духовки с размерами 45х25х29 сантиметров;
решетка колосникового формата — 20х30 сантиметров;
панель для варки из чугуна — 410х710 миллиметров;
топливная дверца — 21х25 сантиметров;
резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
заслон для зольника — 14х25 сантиметров;
задвижка для дымохода — 25х13 сантиметров;
заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

Расположение

Шведку часто устанавливают так, чтобы её лицевая сторона выходила на кухню, а обратная сторона – в комнату. Такое расположение придаёт печи более компактный вид.

Кроме того, шведка может быть:

пристенной;
угловой;
в центре комнаты;
встроенной в стену.

Расположение шведки в центре комнаты

Чтобы не было проблем с тягой, печь не должна быть вблизи, сбоку, напротив окон.

Размеры шведки зависят от:

габаритов помещения;
роста хозяйки;
предпочтений и возможностей владельца.

Рассмотрим подробно проект варочно-отопительной печи-шведки.

Её размеры (без учёта трубы):

Длина – 1м.20см.
Ширина – 885см.
Высота – 2м.30см.
Мощность = 5,2 кВт.
Может обогреть дом до 30 м 2 .

Буслаевская печь проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
огнеупор – 43 штуки;
полнотелый кирпич – 382 штуки;
духовка-шкаф 28х33х50 сантиметра;
чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
решетка – колосник 30х20 сантиметров;
уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
сталь – кусок 0,3х0,28 метра;
полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

Полный ряд.
Дверца поддувала.
Проем окна для прочистки.
Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
Установка ДШ.
Укладка огнеупора на ребро вокруг ДШ.
Укладка по схеме.
Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
Оканчиваются чистки, вмуровывается крепежная проволока.
Укладывается колпак.
Монтаж перекрытия ВК, при этом вытяжки остаются.
Выкладываются печурки по схеме.
Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
Кладка выступов.
Выполняется дублирование выступов и монтаж уголка.
Дымоход БП перекрывается аналогично 19 ряду.
Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Русская печь чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

кельма – для укладывания и выравнивания раствора;
кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
уровень пузырьковый для кладки и гидравлический для первого ряда;
правило – служит для выравнивания кирпичей каждого ряда;
отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
кисть – нужна для затирки швов;
шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

Сразу разжигать дрова в топливнике нельзя.
Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Порядовка «Шведки»

Ниже приведена печь отопительно-варочной конструкции, с лежанкой, с подробной порядовкой.

Два первых ряда выкладываются с обоюдной перевязкой швов;
При закладке 3 ряда. предусматривают установку дверки для очистных работ. Также оставляют место для монтажа поддувальной дверки. Этот ряд одновременно перекрывает также поддувальную дверцу;
4 ряд. Выкладывается камера для золы;
5 ряд. Перекрывает поддувальную дверцу.
6 ряд перекрывает газоходы, выходящие на лежанку. Здесь же монтируется колосниковая решетка. Высокая температура в топке, становится причиной расширения решетки. Поэтому, с каждой стороны оставляют небольшой зазор. Его засыпают хорошо высушенным мелким песком;
Топочная дверца устанавливается в 7 ряду. Дверная рамка должна быть обернута асбестовым листом, толщиной не менее 5 мм. Аналогичным способом выполняется крепление задвижки летнего хода;
8 ряд заканчивает выкладку лежанки. Перевязка швов должна быть выполнена с соблюдением всех технологических правил.
Монтаж дверки, через которую будет осуществляться очистка сажи, делается в 9 ряду ;
Для получения топки воронкообразной формы, стесывается 10 ряд кирпича;
Кирпичи 11 ряда. служат для создания пазов по всему периметру плиты, учитывая размер зазора. После этого на поверхность глиноасбестового раствора устанавливается варочная поверхность. Горизонтальность проверяется строительным уровнем;
12 ряд служит для перекрытия газоходов, проходящих сквозь топочную камеру.
Затем, соблюдая технологию перевязки швов, кладутся 13–22 ряд ; Задвижка зимнего хода предусматривается в 22 ряду ;
23–26 ряд служит для выкладки отопительного щитка;
Для монтажа общей задвижки используется 27 ряд. Она фиксируется смесью асбеста с глиной. В кирпичах высекается специальная ниша, куда будет вставляться рамка. Размер такого углубления учитывает будущее расширение металла;
28 ряд перекрывает один газоход. Второй с габаритами 12х18 см остается открытым;
29 ряд выкладывается с 5 см напуском.
30 ряд служит для выкладки дымового канала (12х19 см);
Кладка 31 ряда выполняется в 5 кирпичей. Получается дымовой канал с габаритами — 13х26 см. Чтобы отходящие газы выходили плавно, кирпичи можно слегка стесать;
Окончанием строительства печи будет выкладка оставшихся рядов.

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

красный полнотелый кирпич (стандартный) – 870 шт.;
шамотный камень типа ША-8 – 140 шт.;
колосники размером 415 х 240 мм;
панель чугунная варочная 65 х 31 см;
заслонка 13 х 25 см – 2 шт.;
дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
уголок №5 (50 х 50 х 5 мм) длиной 1 м;
полоса стальная поперечным сечением 50 х 5 мм – 7 м;
пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Печи шведка для дома

Для отопления небольшого дома оптимальным вариантом будет так называемая отопительно-варочная печь. Обычно это печь-шведка. В рамках ее порядовки устанавливается камин. Кроме того, нужно соблюдать определенные правила.

Собрать такую конструкцию самостоятельно совсем не сложно, достаточно лишь знать основные правила порядовки, которые помогут собрать безопасную конструкцию даже новичку своими руками.

Основное преимущество печи-шведки – это комбинированность ее структуры. То есть, она подойдет не только для приготовления пищи, но и для отопления небольших помещений. При желании, можно добавить такому сооружению иные функции, вроде ниши для хранения пищи или духового шкафа. Кроме того, в ней может присутствовать лежанка или иные конструкции печи шведки.

кирпичная печь шведка подробная схема

Так или иначе, собирать печь шведку своими руками можно только из качественных материалов с высоким качеством. Только в этом случае можно рассчитывать на ее продолжительную, и, главное, безопасную работу. Печь из кирпича шведка смотрите фото варианты размещения в доме.

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Печь-шведка своими руками устройство, конструктивные особенности, порядовка
