Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

Первичные

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

Вторичные

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата.
Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

Битермические

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
неподвижную прижимную плиту;
подвижную прижимную плиту;
пакет теплообменных пластин;
уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
верхнюю несущую базу;
нижнюю направляющую базу;
станину;
комплект стяжных болтов;
Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

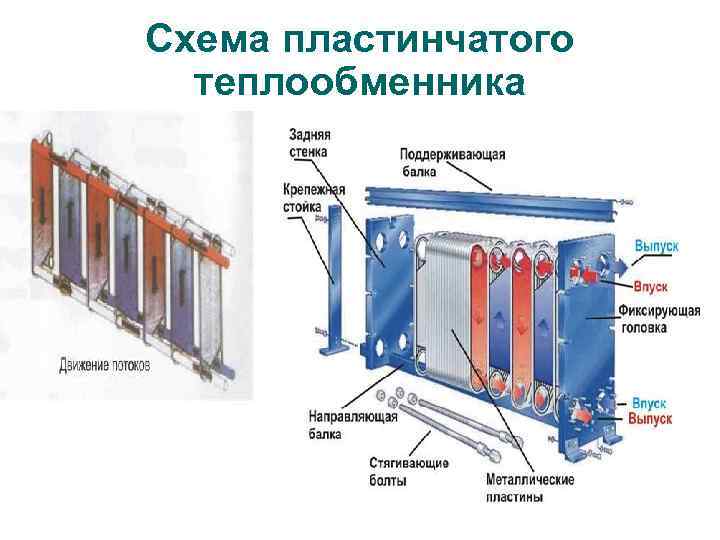

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

мощности;
максимальной температуре рабочей среды;
пропускной способности;
гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

Теплоноситель подается на входные патрубки теплообменника;
При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Можно ли сделать теплообменник своими руками

Самостоятельная сборка теплообменников для ГВС конечно возможна. Но учтите: при этом сэкономить средства вряд ли получится. Стоимость материалов для сборки будет почти сопоставима с ценой готового аппарата.

Причем вряд ли имеет смысл собирать своими руками пластинчатый теплообменник. Он ведь и так чаще всего поставляется, как набор деталей.

Выбивать рельеф множества пластин и вырезать такое же количество прокладок сложной формы дело долгое. Конечно, можно попытаться сделать штампы, но это тоже непросто — к тому же понадобится пресс.

Такое количество прокладок вырезать самостоятельно — очень длительный процесс

С кожухотрубчатыми аппаратами проще, хотя все равно без сварочного аппарата (и соответствующих навыков) не обойтись. Рассмотрим, как собрать медный теплообменник отопления горячего водоснабжения такой конструкции.

Кроме сварочного аппарата нам понадобится следующее оборудование:

набор слесарного инструмента;
дрель со сверлами и зенковками, или что лучше — сверлильный станок;
токарный станок или доступ к нему;
угловая шлифмашинка (болгарка) с отрезными кругами, желательно иметь и оборудование для газовой резки;
насадка на дрель для вальцовки труб соответствующего диаметра.

Инструкция по созданию такого аппарата будет следующей:

Расчеты мы не приводим, для определения размеров деталей лучше найти чертеж аналогичного заводского агрегата (благо их множество в интернете, и они, как правило, не защищены авторскими правами).
Вначале готовим кожух — это одна из наиболее простых деталей. Берем для него трубу подходящего диаметра, и, если продумывается фланцевое соединение, ввариваем патрубки и фланцы на них для подключения. Именно их нужно вварить заранее, иначе когда будем монтировать трубы пучка, можно легко прожечь.
Дальше готовим трубные доски, необязательно подбирать толщину стали согласно выбранному вами чертежу. Достаточно, чтобы лист металла был не тоньше стенки кожуха. Делаем их как фланцы, то есть вырезаем болгаркой или резаком, потом обрабатываем на наждаке, или что лучше — обтачиваем на токарном станке, сделав диаметр на 0,5-1 мм меньше, чем внутренний диаметр трубы-кожуха.
Размечаем точки установки труб пучка и керним их. Сделать это можно только на одной трубной доске. Потом при сверловке обе доски сожмем в пакет струбцинами, и обработаем их вместе.
Сверлим отверстия и зенкуем их.
Закрепляем трубные доски в кожухе сваркой. Но можно продумать и другой вариант, например: на резьбе — но это не общепринято и гораздо сложнее.
Навариваем фланцы на трубы кожуха.
Нарезаем по размеру медные или латунные трубы пучка.
Устанавливаем их в трубные доски и развальцовываем с обеих сторон.
Таким же образом делаем остальные секции, хотя в некоторых случаях достаточно и одной.
Изготавливаем патрубки для соединения межтрубного пространства секций между собой. Это просто нарезанные по размеру обрезки трубы с приваренными фланцами.
Делаем калачи, для чего гнем куски трубы такого же диаметра, как и труба кожуха, и навариваем на них фланцы. Как правило, из-за маленького диаметра изгиба (по сравнению с соответствующим размером трубы), на «холодную» это сделать невозможно, придется нагревать. Чтобы все калачи получились одинаковыми, желательно изготовить шаблон.

Изготавливаем переходники-сужения с двумя фланцами для подключения сетей к трубам пучка. Они нужны, потому что диаметр трубопроводов меньше диаметра кожуха.
Соединяем калачами и патрубками секции между собой, монтируем также и переходники для подключения к сетям.
Логично, что следующим этапом была бы сборка и испытание на герметичность. Однако специальный стенд для этого делать не стоит. Подключаем бойлер к тепловым сетям и трубам ГВС, делать это можно одновременно со сборкой секций.
Испытываем наш теплообменник вместе с сетями (о методах мы писали выше) и если все нормально, то окрашиваем его внешние поверхности и укладываем теплоизоляцию.
Запускаем бойлер в работу и получаем удовольствие от горячей воды, подготовленной в устройстве, которое собрано своими руками.

Вот и все, что мы хотели вам рассказать. Надеемся, наша статья дала вам не только общее понятие, что такое теплообменник и горячее водоснабжение, но и помогла более подробно разобраться в конструкции и схемах подключений этих аппаратов. Еще лучше если мы были и практически полезны, и вы смогли понять принципы монтажа, ремонта и обслуживания.

Дополнительно можете посмотреть видео в этой статье, там тоже рассказывается о принципах работы теплообменников. Пусть вода в кране всегда будет теплой, а жилье комфортным!

Как использовать теплообменники для получения ГВС от отопления

Есть несколько возможностей нагревать воду для бытовых нужд при помощи теплообменника и отопления:

Нагрев проточной воды. Недостаток — ограниченные возможности по расходу горячей воды, отсутствие запаса, сложность реализации поддержания стабильной температуры (надо организовывать узел подмеса или ставить контроллер). Достоинства — требуется мало места, малое количество компонентов.
Нагрев воды в какой-то емкости. Теплообменник для горячей воды от отопления опускается в какую-то емкость, заполненную водой. По сути, это уже бойлер косвенного нагрева. Но в нем установлен теплообменник и подключается он к ГВС. Но речь сейчас не о них, так что не в этой статье.

Для чего нужен теплообменник в системе отопления

Система отопления многоквартирного дома или административного здания может быть:

зависимой – устаревший вариант, в котором теплообменные аппараты не используются;
независимой – современный тип, для реализации такой системы применяются пластинчатые теплообменники.

Зависимая система отопления

Принцип организации зависимой схемы теплоснабжения

В зависимой системе контур теплоснабжения между источником тепла (котельная или ТЭЦ) и потребителем – единое целое. Теплоноситель с температурой +95 °С поступает в дом, где по внутренним коммуникациям идет к радиаторам конечных потребителей – квартиры жильцов. Отдав тепло, по обратке теплоноситель возвращается в котельную.

Если же температура на входе в многоквартирный дом выше и составляет +105 °С, то для ее понижения до требуемого значения используют элеваторный узел и перемычку. С их помощью происходит подмешивание охладившегося теплоносителя из обратки к поступающему в дом.

Использование элеватора и перемычки

Плюсы подобной схемы реализации:

простота внедрения;
низкая стоимость комплектующих;
проще в обслуживании.

старые трубопроводы большой протяженности, идущие от котельной к потребителю, ржавеют, поэтому вода, поступающая в теплосистему дома, содержит большое количество осадков и агрессивных включений. Это приводит к быстрому износу современных алюминиевых радиаторов отопления в квартирах, а также пластиковых труб, пришедших на смену устаревшим чугунным, во внутренних коммуникациях жилых домов и административных зданий;
в случаях аварий на участке подачи теплоносителя, потребитель остается без тепла;
во время резких колебаний погоды – тяжело регулировать уровень температуры на стороне потребителя, что приводит к излишнему нагреву помещений и переплате за коммунальные услуги.

Для устранения недостатков зависимых систем активно внедряются независимые.

Независимые системы отопления

Основное назначение рекуперативных теплообменников – осуществление теплообмена между двумя различными средами, имеющими разную температуру без их смешивания.

Поэтому использование рекуператоров в отопительных системах позволяет разделить контур подачи тепла от теплоснабжающей организации потребителю на две несообщающиеся части, где через контактную поверхность – пластины, происходит обмен теплом без контакта сред.

Очень упрощенно выглядит такая схема теплоснабжения следующим образом:

Независимая система теплоснабжения

На данной схеме не учтено много дополнительных элементов, например, подпиточный насос, который подключают для сохранения количества жидкости в домовом контуре, но в целом, работа подобной системы выглядит именно так.

чистота горячей воды в домовом контуре отопления, что позволяет использовать пластиковые трубы и алюминиевые радиаторы;
в случаях аварий на линии подачи тепла от теплоснабжающей организации до пластинчатого теплообменника с помощью циркуляционного насоса можно управлять скоростью потока теплоносителя. Это позволяет сохранять температуру внутри помещения на требуемом уровне некоторое время;
высокая энергоэффективность (до 40% по сравнению с зависимой системой) за счет регулировки температуры у потребителей, как следствие – экономия денежных средств на коммунальных платежах.

дороже в реализации;
сложнее в обслуживании.

Конструкционные характеристики теплообменника и пластин

При расчете пластинчатого теплообменника нужно принимать во внимание, что в основу аппарата закладываются:

неподвижные и прижимные плиты;
патрубки (входные и выходные) с разнообразными соединениями;
монтажная подставка;
направляющие;
метизы с резьбой.

Энергия передается между теплоносителями через пластины, выполненные из устойчивых к ржавчине инертных материалов. Последние обрабатываются методом штамповки, их толщина варьируется в пределах 0,4-1 мм. В собранном виде узел представляет собой плотно прилегающие тонкие панели, в которых предусмотрены щелевые каналы. У всех элементов с лицевой стороны есть контурное углубление, в которое закладывается резиновый уплотнитель (за счет него обеспечивается герметичное прилегание элементов).

Пластины единообразны по форме и материалу, они могут быть изготовлены из нержавеющей стали, титана, тугоплавких сплавов (выбирают в зависимости от сферы применения). Для производства уплотнителей используются сложные полимеры на базе синтетического каучука, их можно эксплуатировать с гликолем и неагрессивными средами, паром и высокотемпературными жидкостями, нефтесодержащими и масляными теплоносителями.

Делаем своими руками

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

сварочный аппарат;
болгарка;
2 листа нержавеющей рифлёной стали толщиной 4 мм;
плоский лист нержавеющей стали толщиной 4 мм;
электроды;

Процесс сборки:

Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
В каждом из коллекторовделается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Теплообменник такой конструкции можно использовать для передачи тепла от одной жидкости, к другой. Для этого на открытые части пластин приваривается с 2 сторон стальная рубашка с патрубком вышеописанной конструкции.

Чертеж:

Изготовление водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

труба стальная диаметром 325 мм, длиной 1 метр;
труба стальная диаметром 57 мм, длиной 6 метров;
стальной лист толщиной 4 мм;
сварочный аппарат;
электроды;
газовый резак;
белый маркер;

Процесс изготовления:

Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.

Преимущества пластинчатых теплообменников

Основное назначение таких устройств – это передача тепла между теплоносителями, которые разделены между собой (исключается смешение рабочих сред).

За счет своей конструктивной особенности пластинчатые теплообменники имеют ряд значительно отличающихся технических параметров:

компактность (теплообменник подбирается согласно требуемым показателям теплоотдачи, чем меньше перепады – тем меньше пластин используется);
универсальность (может применяться в тепловых пунктах на различных объектах и использоваться в зависимости от требуемой мощности);
экономичность (стоимость зависит от количества пластин, есть возможность выбора, ремонт обходится заменой изношенного (поврежденного) пакета пластин, а не всей системы);
температурный диапазон составляет от -50 до +200 ˚С;
простота обслуживания (очистка осуществляется путем раскручивания болтов прижимной плиты, далее извлекаются пластины с уплотнительными прокладками и производится промывка).

Пластинчатые теплообменники области применения

Пластинчатые теплообменники применяются в системе отопления дома, горячего водоснабжения, в системах кондиционирования в больших коттеджах, школах, садах, бассейнах, в целых микрорайонах, а также в системе отопления домов сельской местности. Широкое применение пластинчатые теплообменники нашли в пищевой промышленности.

Теплообменники для отопления имеют ряд неоспоримых преимуществ по сравнению с остальными устройствами, используемыми для создания подходящего микроклимата.

Подобные отопительные приборы обладают рядом преимуществ над другими видами.

Положительные качества

Среди основных положительных качеств устройства, обеспечивающего отопление, можно отметить следующие:

высокий уровень компактности;
пластинчатые теплообменники имеют высокий коэффициент теплопередачи;
коэффициент тепловых потерь максимально низкий;
потери давления находятся на минимальном уровне;
выполнение монтажно-наладочных, ремонтных и изоляционных работ требует низких финансовых затрат;
при возможном засорении это устройство может быть разобрано, очищено и собрано обратно всего двумя рабочими уже через 4-6 часов;
имеется возможность добавить мощность пластинам.
