Капает по ночам?
Бывает так, что клапан течёт ночью. И даже не течёт, а хлещет. И не просто хлещет, а со свистом. Народ реально пугается. Клапан тут не причём. Водонагреватель, кстати, тоже. Всему виной водоканал. Ночью водоразбор воды меньше, чем днём. А насосы водоканала качают одинаково. Вот и получается, что разница давления между днём и ночью бывает раза в полтора.
Помочь может только редуктор давления. И устанавливать его надо не перед бойлером, а на входе в квартиру. А то постоянно сталкиваюсь с таким решением — раз течёт с клапана, значит и ставить редуктор надо перед клапаном. Нет! Просто так получилось, что клапан, это единственный прибор, который может сигнализировать о проблеме. Он течёт, свистит, кричит: «Люди! Alarm! Спасите! Помогите! Давление! Ах, какое большое!» А все остальные смесители, шланги и трубочки в это время молча терпят и покорно ждут, когда наступит их разрушение. Потом раздаётся стук снизу.
Классификация оборудования
Существуют следующие виды предохранительных клапанов:
- Клапан пружинный.
- Клапан мембранный.
- Клапан обратный.
Предохранительный клапан пружинного типа является наиболее распространенным. Особенно часто применяется в системах при отоплении и горячем водоснабжении. Его основными преимуществами являются сравнительно простая конструкция и легкое регулирование.
Двухпозиционные агрегаты, клапаны прямого и непрямого действия – это разновидности оборудования пружинных предохранительных клапанов.
Существуют механизмы рычажного типа, которые тоже защищают систему от чрезмерно повышенного давления. Они состоят из золотника и груза. Так же в них есть рычаг. Эти устройства очень громоздкие. Поэтому применяются на трубах с диаметром более 50 сантиметров.
Предохранительные клапаны мембранного типа имеют в своей конструкции мембрану. Это ее основной элемент. Принцип действия состоит в разрыве мембраны. Разрыв происходит при повышении напора до критического уровня.
Такие клапаны герметичные, простые в изготовлении. И отличаются быстротой срабатывания. Но они требуют смены мембраны после каждого срабатывания. По этой причине рядом с мембранным клапаном всегда ставят пружинное устройство. Мембранные предохранительные клапаны бывают двух видов:
- с разрывной мембраной
- с хлопающей мембраной
Первый тип применяется в жидкостях и газообразных средах. Мембрана имеет форму купола, и бывает плоская форма мембраны. С изменением силы давления мембрана разрывается.
Второй вид мембранного клапана используется в рабочих средах с газообразным состоянием. При изготовлении мембраны используют специальную ткань из каучука. Вверху и внизу такой мембраны предусмотрены ножи.
Если давление повышается или понижается до определенных пределов, мембрана только выгибается. А если давление изменяется до критической отметки, мембрана касается ножей, и разрезается. Или, при недостаточном давлении, происходит пополнение запасов пара от дополнительной емкости. Таким образом происходит защита труб от перепадов давления при помощи мембранного предохранительного клапана.
Обратный предохранительный клапан устанавливается при использовании водонагревательного оборудования. Он необходим для предотвращения повышения рабочего давления внутри нагревательных приборов.
При определенных условиях в системах отопления и водоснабжения жидкость может начать течь в обратном направлении. Довольно частый пример – это когда горячая вода передавливает холодную или наоборот. Для таких случаев необходим обратный предохранительный клапан.
Маркировка устройств
Предохранительные клапаны подлежат обязательной маркировке. На корпус предохранительного клапана наносятся:
- обозначение изделия
- стрелка, которая указывает направление потока среды
- значение номинального давления
- значение номинального диаметра клапана
- заводской номер клапана
- дата изготовления
Маркировочную табличку прикрепляют, как правило, к крышке клапана или к наружной поверхности выходного фланца
Как работает такой клапан
Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.
Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.
Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.
В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.
Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа
Действует предохранительный клапан по следующему алгоритму.
- При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
- В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
- Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
- Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.
Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления
Конструкция и принцип действия устройства
Для начала детально разберем устройство и принцип функционирования предохранительного клапана.
Устройство предохранительной арматуры
Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.
Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.
Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком
Принцип работы приспособления
Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.
Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.
Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.
Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.
Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания
Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.
Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.
Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.
Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.
Почему недостаточно монтажа обратного клапана?
Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.
Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.
Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма
Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.
Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.
Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей
При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.
Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.
Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.
Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
Возможные поломки и причины
Существует несколько наиболее распространенных проблем, которые могут возникать в процессе эксплуатации предохранительного защитного клапана водогрейного оборудования:
- При отключенном от сети бойлере и включенной подаче воды наблюдается вытекание жидкости из дренажного отверстия. Причина — поломка предохранительного элемента или повышенный уровень давления в водопроводной системе.
- При включенном в сеть бойлере наблюдается минимальный водяной забор, длительный нагрев воды и постоянное вытекание жидкости из дренажного отверстия. Причина — неисправность предохранительного клапана.
Все поломки, связанные с предохранительным клапаном, как правило, сопровождаются частым вытеканием воды или полным отсутствием течения жидкости. И в том и в другом случае целесообразно выполнить замену устройства исправным защитным клапаном, настроенным на аналогичные показатели рабочего давления.
Очень важно обязательно присоединить на дренажный вывод устройства, гибкий и прозрачный шланг, позволяющий беспроблемно осуществлять визуальный контроль работоспособности предохранительного клапана, установленного на водогрейном оборудовании.
Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему.
Чем важны предохранительные клапаны для водонагревателей
Разберемся с устройством предохранительного прибора для водонагревателя и принципом работы.
Устройство
Само устройство очень простое. Конструкция состоит из двух цилиндров. Один большого объема, а другой меньшего. Цилиндры расположены перпендикулярно друг другу.
- Большой цилиндр. В нем расположен тарельчатый клапан, который поджимается пружиной. Он обеспечивает поступление воды в одну сторону. Тарельчатый клапан по своей сути является обратным клапаном. С обеих сторон цилиндр имеет нарезку для подключения к трубе и обогревателю.
- Малый цилиндр. Он размещен перпендикулярно к первому и имеет меньший диаметр. Цилиндр оснащен дренажным патрубком с тарельчатым клапаном внутри. Работает он в противоположную сторону.
Принцип работы
Нет ничего сложного в работе предохранительного клапана для водонагревателя.
- Под давлением холодной водопроводной воды обратный клапан открывается и емкость нагревателя наполняется.
- После заполнения бака холодной водой давление в баке становится выше внешнего, и клапан закрывается. Он будет открываться по мере расхода воды.
- Второй клапан имеет мощную пружину, которая срабатывает от повышенного давления в бойлере. При нагревании воды давление в бойлере повышается. И если оно превышает допустимое значение, то срабатывает пружина и через дренажное отверстие происходит сброс излишек воды. Так, давление в бойлере выравнивается до нормы.
Для внесения ясности в работу устройства смоделируем несколько ситуаций.
- Пусть на входе в нагреватель отсутствует клапан, который перекрывал бы обратный отток холодной воды, подающейся в бак. Даже при стабильном давлении в водопроводе такой агрегат работать не сможет. Дело в том, что вместе с нагревом воды в баке растет давление. В какой-то момент давление в баке может превысить давление в водопроводе, и горячая вода начнет поступать в систему водопровода. Так, горячая вода может потечь из крана для холодной воды или из бачка унитаза.
- Бывают случаи, когда в водопроводной системе падает давление (часто такое происходит в ночное время, когда снижается нагрузка на водонапорной станции). В этом случае вода из бака сливается в водопроводные трубы. ТЭНЫ вхолостую греют пустой бак, что приводит к неминуемому перегоранию. Конечно, по идее, автоматика должна не допустить процесса перегревания. Однако, не все модели оснащены такой функцией. Да и автоматика может просто подвести в самую трудную минуту.
Рассмотрев обе ситуации, кто-то скажет, что подобного можно избежать, установив простой обратный клапан. Встречаются умельцы, которые именно так и делают. Но они даже не подозревают, что устанавливают в своем доме бомбу замедленного действия. Ужасно думать какие последствия могут ожидать, если из строя выйдет терморегулятор.
Для кипящей воды из бака нет выхода. Давление повышается, а вместе с ним повышается и точка кипения воды. Если открыть кран, то давление может упасть, точка кипения тоже падает. Это вызовет мгновенное вскипание воды, в результате образуется огромное количество пара, что может вызвать сильнейший взрыв.
Опасных ситуаций можно избежать если установить исправный клапан для водонагревателя.
Основные достоинства предохранительного устройства для водонагревателя.
- Блокирует обратный ток воды из нагревателя в водопроводную трубу.
- Не допускает резкого изменения давления в водопроводной системе.
- При повышении давления сбрасывает излишки воды из бойлера.
- При оснащении предохранительного устройства рычагом можно произвести слив воды для проведения работ по техобслуживанию.
Установка
Самостоятельная установка устройства, как правило, не вызывает сложностей. Перед тем, как приступить к монтажу, необходимо отключить водогрейное оборудование от электрической сети и слить всю воду из бака, после чего выполнить установку, придерживаясь следующих несложных рекомендаций:
- предохранительный элемент устанавливается на вход холодного водоснабжения в бойлер;
- при установке необходимо применять уплотнительную ФУМ-ленту или традиционную паклю;
- второй стороной предохранитель подсоединяется на систему холодного водоснабжения;
- при наличии в водопроводной системе перепадов давления, перед клапаном устанавливается редуктор.
Схема установки клапана
Для соединения дренажного патрубка с канализационной системой используется гибкий и прозрачный шланг. Следует отметить, что иногда специальный предохранительный клапан заменяется подрывным устройством, предназначенным для сброса жидкости в аварийном режиме.
Несмотря на схожесть функций, принцип работы таких устройств заметно отличается, поэтому рассчитывать на корректную работу такого устройства не стоит.
Запрещено монтировать устройства запорного типа на участке от входа в водогрейное оборудование до предохранительного клапана, а также удалять защитный элемент более чем на два метра от бойлерного бака.
Возможные неполадки
Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям.
В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста.
Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных.
Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.
Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.
Чаще всего они состоят в следующем.
- Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
- Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
- Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.
- Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
- Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.
Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь.
Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина.
Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности.
С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.
Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата.
Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.
Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки.
Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.
В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода.
А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан.
Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.
Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее 10 лет.
Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.
При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором.
Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.
Виды и разновидности
Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.
Предохранительный клапан для бойлера с возможностью принудительного сброса давления
На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.
Особенности конструкции
Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.
Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.
Предохранительные клапана — обслуживаемый и нет
Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму
На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.
Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

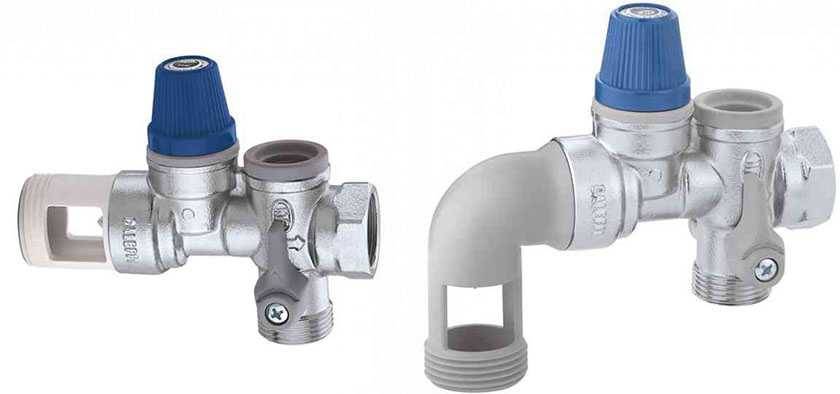

Для бойлеров большого объема
Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.
Для бойлеров до 200 литров
Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.
С манометром и оригинальный
Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.
Монтаж клапана
Установка оборудования своими руками включает в себя три основных этапа:
- подготовка к монтажу;
- крепление устройства;
- проверка работоспособности оборудования.
Подготовительный этап
На начальной стадии необходимо решить два вопроса:
- куда ставится клапан сброса давления;
- что потребуется для выполнения монтажных работ.
Профессиональные мастера рекомендуют производить монтаж защитного оборудования непосредственно на патрубок бойлера, предназначенный для подачи холодной воды. Для удобства использования можно произвести соединение через дополнительный фитинг – удлинитель, что позволит опустить клапан на 2 – 3 см.
Вторая часть оборудования соединяется с центральной магистралью. В обвязку также могут быть включены шаровый кран, фильтр грубой очистки, редуктор давления и так далее.
Схема подключения водонагревателя
Для самостоятельного выполнения установки потребуется подготовить:
- любой герметизирующий материал. Чаще всего применяются льняная нить, нить Тангит Унилок, ФУМ-лента и так далее;
- разводной или гаечный ключ;
- гибкая трубка для соединения штуцера с канализационной сетью помещения.
Установка оборудования
Монтажные работы выполняются в следующем порядке:
- отключение бойлера и полный слив воды из водонагревательного оборудования. Данный этап пропускается, если производится первичное подключение водонагревателя к системе водоснабжения;
- герметизация резьбы выбранным материалом;
- установка защитного оборудования.
Клапан должен быть расположен таким образом, чтобы стрелка, нанесенная на корпус оборудования, была направлена к бойлеру.
Размещение и крепление защитного клапана для бойлера
- фиксация защитного клапана. Крепление устройства производится на 3 – 4 полных оборота, если оно не оснащено установочным ограничителем, и до упора при наличии дополнительного устройства.
Проверить правильность установки можно следующим способом: если заглянуть внутрь клапана с патрубка, предназначенного для соединения с трубопроводной магистралью, то можно увидеть седло обратного клапана.
При нажатии на седло любым неострым предметом преграда должна сдвинуться со своего места, а после опускания вернуться в исходное положение. Если седло не движется, то изделие установлено неверно;
- штуцер, предназначенный для сброса воды, соединяется с канализацией подготовленной пластиковой трубкой.
Проверка оборудования
Как проверить предохранительный клапан? Работа выполняется в следующей последовательности:
- бойлер заполняется водой и термодатчик устанавливается на температуру 80°С;
- при нагревании воды ближе к заданному параметру из штуцера должна появляться вода в виде капелек или струйки;
- если жидкость отсутствует до полного отключения термостата, то защитный клапан подлежит замене.
Проверка работоспособности
При замене клапана важно слить воду из бойлера и разобрать оборудование. Как слить воду, если клапан без ручки? Проблема решается полным демонтажем оборудования
Как разобрать клапан? Устройство снимается при помощи разводного (гаечного ключа). Все работы по демонтажу устройства должны производиться только после полного отключения водонагревателя от сети.
Зачем требуется предохранительный клапан и как производится установка оборудования, смотрите на видео выше.
Как установить клапан на водонагреватель
Выбираем нужную модель
Как правило, хорошие бойлеры поступают к потребителю укомплектованными предохранительным клапаном требуемого параметра.
Если нет, или при необходимости замены, придется покупать его самостоятельно. Стоят они недорого, 250-400 рублей в зависимости от модели.
Если с резьбовой частью особых проблем не возникает (практически все клапана имеют резьбу ½ дюйма), то рабочее давление клапана – та величина, на которую обращают особое внимание. Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя. Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя
Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя.
Если приобрести клапан с меньшим показателем давления – из него будет постоянно течь. Если выбрать значение больше допустимого – клапан может не спасти от больших неприятностей при перегреве бойлера.
Как правильно установить
- Перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита.
- Клапан устанавливается на входе холодной воды в нагреватель. Процесс несложен – обычная «запаковка» ключом на 3-4 оборота с использованием уплотнителей (фум-ленты или пакли, как кому нравится). Вторым резьбовым концом клапан стыкуется с водопроводной холодной системой.
В обязательном порядке проконтролировать направление поступающей воды – на корпусе клапана оно отмечено стрелкой.
- Если давление в водопроводе не отличается стабильностью, бывает чрезмерно повышено, лучше будет поставить до клапана еще и водный редуктор.
- Не всем нравится то, что из клапана время от времени начинает подтекать вода. Это – вполне нормальное явление, говорящее, что прибор справляется со своей прямой задачей. Разумно будет дренажный патрубок соединить гибким шлангом с канализационной системой. Шланг должен быть прозрачным, чтобы можно было визуально оценивать работоспособность клапана.
Иногда предпринимаются попытки спрятать клапан с глаз долой, разместив его подальше от нагревателя. Такой подход тоже возможен, но при соблюдении двух условий:
- Между клапаном и входом в бойлер категорически запрещено устанавливать запорные устройства.
- Длинный вертикальный участок водопровода сам по себе повысит давление на клапане, и может начаться абсолютно ненужное «холостое» подтекание. Во всяком случае, между клапаном и бойлером должно быть не более 2 метров.
Что делать, если воды вытекает через дренажный патрубок слишком обильно, даже сильно не нагревшись?
Возможно, давление в водопроводе слишком высоко (хотя это бывает чрезвычайно редко) – в этом случае поможет установка редуктора.
Следует, кроме того, проверить – возможно, приобретен клапан со слишком низким показателем давления, не соответствующий модели нагревателя. Если и здесь все в норме – значит «подсела» пружина клапана, и его следует поменять.
Больше опасений должно вызывать то, что клапан всегда и при любых обстоятельствах сухой.
Если даже на максимальном нагреве из него никогда не показывалось и капли воды, с большой долей вероятности можно говорить о его неисправности, засорении или заклинивании. Лучше не рисковать, и приобрести новый.
Несложная установка этого абсолютно недорогого устройства и обезопасит жизнь и здоровье хозяев дома, и сохранит их имущество, и продлит срок безаварийной эксплуатации водонагревателя.
Устройство клапана и принцип работы
На изображении представлен комбинированный предохранительный и обратный клапан.
По порядку разберемся с устройством и принципом действиях обоих:
Обратный клапан
Комбинированный предохранительный и обратный клапан – устройство
Используется для сохранения направления жидкости и предотвращения порчи оборудования из-за неправильной эксплуатации. Редко, но случаются ситуации, когда отключают воду, кто-нибудь оставляет кран открытым – и воздух заполняет трубы, заставляет жидкость течь в обратном направлении.
Он устанавливается по направлению тока жидкости, благодаря чему его пружина (изображена на схеме) сжимается и пропускает воду. Если поток останавливается и меняет свое направление, то пружина автоматически снова прижимается и не дает ему двигаться обратно.
Предохранительный клапан давления
Работает по схожему принципу, но уже с паром. Пружина в каждом клапане настроена на определенное близкое к критическому для системы давление, при котором пар давит снизу на пружину с таким усилием, что она плавно поджимается, стравливая избыточное давление.
Если возникает необходимость, то давление можно спустить и вручную – с помощью ручки сверху клапана.
Под клапаном со временем может накапливаться налет и накипь, из-за чего нарушается плотность прилегания уплотнительного кольца к основанию, и клапан может начать постоянно течь.
В худшем случае запор может прикипеть к основанию – такой клапан уже не способен спускать давление. Поэтому рекомендуется проверять все предохранительные устройства два раза в год.
