Чем так важен предохранительный клапан на водонагревателе
Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия
Как устроен предохранительный клапан
Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.
- Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
- Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.
Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.
По какому принципу действует клапан
Принцип действия предохранительного клапана прост.
Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.
По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.
Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.
Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.
Важность нормальной работы клапана
Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие
Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.
Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.
В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.
Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.
Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.
Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.
Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.
Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.
Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.
Страшно представить, что может случиться при выходе из строя терморегулятора.
Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.
Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.
При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.
Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.
Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:
- Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
- Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
- Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
- Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.
Уровень шума
При выборе регулятора давления необходимо учитывать явления, связанные с шумом работающего регулятора. Возникновение шумов вызвано газодинамическими колебательными процессами у регулирующих органов и стенок регуляторов. При совпадении частоты колебаний амплитуда колебаний клапана может резко возрасти, что приведет к износу и разрушению клапана, а также к сильной вибрации регулятора.
Главной причиной повышенного шума является повышенная скорость среды в выбранном трубопроводе относительно рекомендуемой. Фактическая скорость среды может быть рассчитана по формуле:
- w – скорость потока среды, м/c;
- Q – рабочий объемный расход среды м 3 /ч;
- d – диаметр трубопровода, м.
Ниже приведены рекомендуемые скорости сред для снижения риска появления критического уровня шума:
Одним из способов снижения уровня шума в системах, помимо использования клапанов специальной конструкции, является применение гибких вставок (виброкомпенсаторов) на участках до и после клапана.

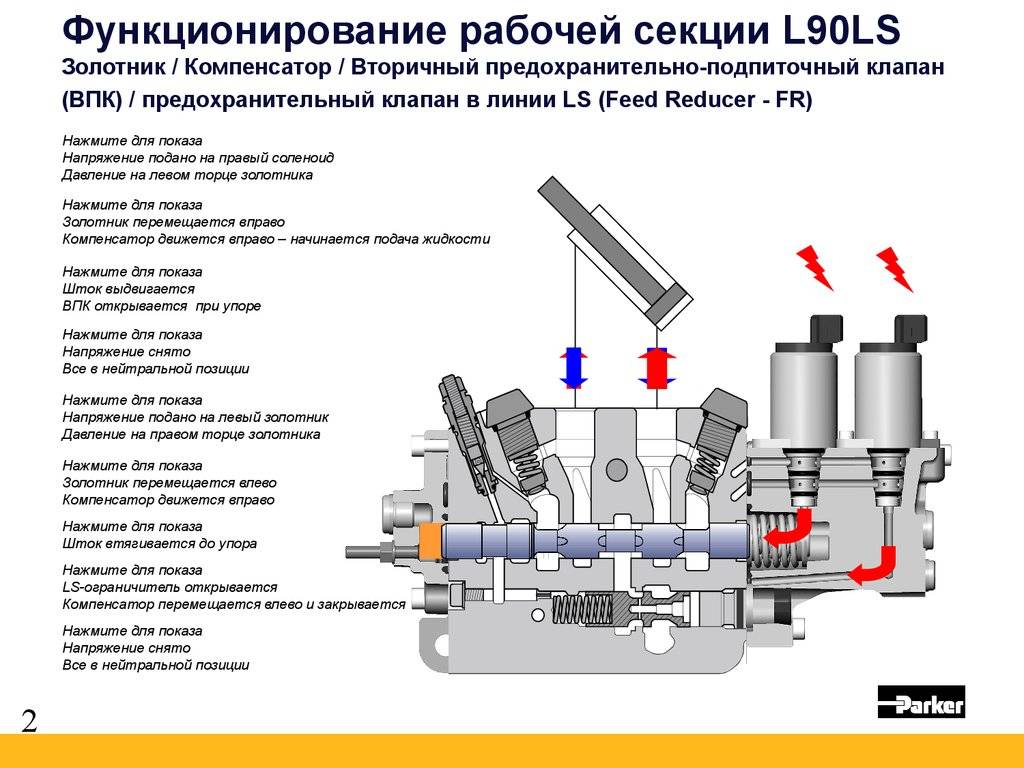

Разновидности устройств и принцип действия
В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

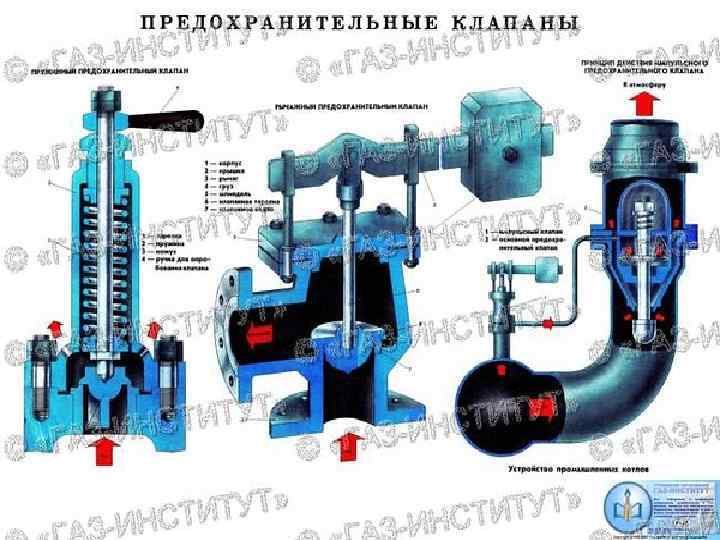

По способу прижима
При обогреве частного дома, квартиры или промышленного помещения, где используется оборудование малой мощности, чаще выбирают пружинный клапан экстренного сброса избыточного давления воды для системы отопления.
Это простые, компактные, недорогие, но надежные модели, которые можно комбинировать для безопасности с другим оборудованием.
Степень сжатия пружины связана с тем параметром нагрузки, при котором срабатывает клапан. Упругость пружинки влияет на диапазон настроек.
Пружинные модификации производятся из высокопрочной латуни, применяются технологии горячей штамповки. Сама пружника стальная, а мембрана, уплотнители, рукоятка полимерные.
Можно выбрать модели с заводскими настройками или те, которые нужно настраивать индивидуально во время монтажа.
Рычажный предохранитель
Рычажно-грузовые предохранители используются реже, так как поднятие штока обеспечивает внешний навешанный груз, перемещающийся по всему рычагу, регулируя степень прижатия штока к седлу.
По степени поднятия затвора
Малоподъемные клапаны предполагают поднятие затвора не более, чем на 0,05 от диаметра седла: механизм открытия полностью пропорциональный.
Изделие характеризуется низкой пропускной способностью, примитивной конструкцией. Предохранитель устанавливается на установках с жидкой средой.
Полноподъемная модификация
Полноподъемные вариации способствуют максимально допустимому уровню поднятия затвора, что улучшает пропускную способность, так как сбрасывается большое количество пара за один раз.
По скорости срабатывания
Пропорциональный аварийный клапан срочного сброса избыточного давления воды в системе отопления предполагает, что затвор поднимается постепенно, соответственно степени внутренней нагрузки. По мере подъема заслонки объем выпускаемого пара плавно увеличивается. Такие установки можно использовать при любом типе котла, но чаще всего их ставят в системы с водой или другой жидкостью.
Клапан двухпозиционный
Монтаж двухпозиционных клапанов должен производиться с учетом сброса большого количества воды при резком открытии. Получается очень быстрый сброс давления, закрытие затвора, как следствие – гидроудар, что отсутствует в пропорциональных предохранителях.
Ознакомиться подробнее с устройством клапана, принципом его работы можно в следующем видео:

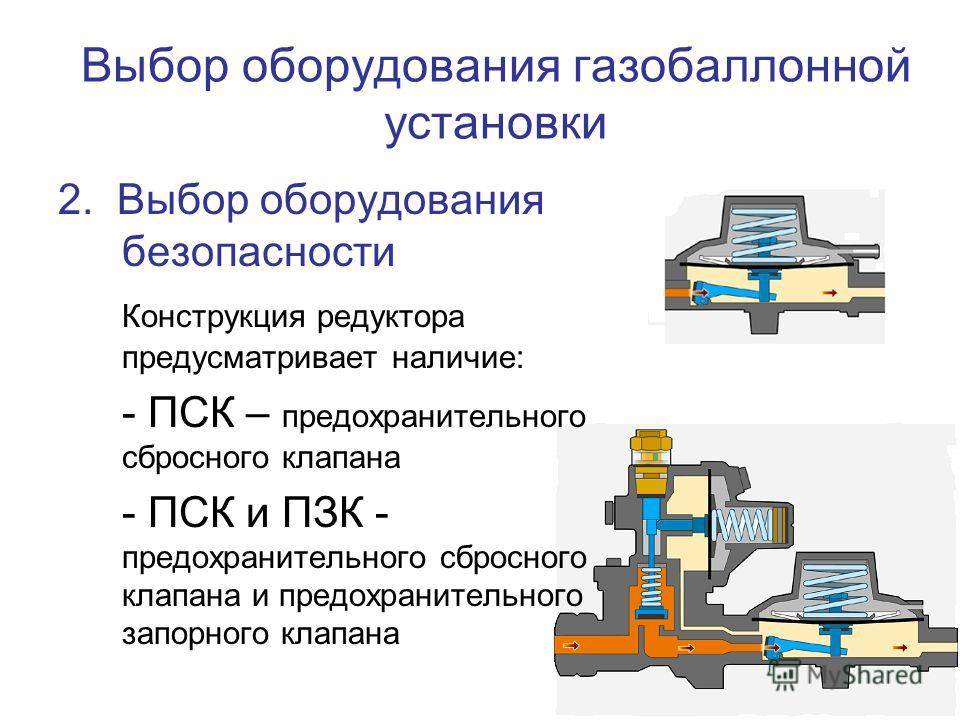

Типы прижимных механизмов
Если отопление имеет невысокую мощность в системе частного дома, либо в квартире, или небольшом промышленном объекте, применяют изделия, имеющие прижимной механизм.
В приборе главной деталью выступает пружина. Деталь служит подпоркой для мембраны, перекрывающей седло. На штоке, соединяющийся с рукояткой, располагают шайбу, которая служит опорой для пружины сверху. Положение шайбы, сила прижима на мембранное устройство контролируется при помощи рукоятки.
Прибор имеет простую конструкцию, является надежным, компактным, его можно сочетать со всеми приборами, которые включают в безопасную группу. Прибор можно приобрести за невысокую цену. Показатель давления влияет на силу сжатия пружины, когда клапан начинает работать. Показатель упругости изделия регулирует диапазон настроек.
Верхний слой пружины выполняют из латунного материала высокого качества, работая по технологии штампования горячего типа. Внутри пружина стальная, мембрана, рукоятка с уплотнителями изготавливается из полимеров.
Иногда оборудование на заводе оснащается данными настройками. Некоторые модели требуют настройки во время монтажа, когда проходят пусконаладочные работы.
Предохранители выпускают открытого либо закрытого типа. Открытый тип отличается тем, что лишняя жидкость вытекает из трубопровода, закрытый тип предполагает спуск в трубопровод с обратным функционированием.
Предохранители рычажно-грузовые имеют небольшое распространение. Автономные системы, имеющие котел, монтируют их нечасто. Как правило, их встречают в области промышленности большого масштаба, в трубах, имеющих диаметр свыше двухсот миллиметров.
В этих предохранителях основным элементом является груз вместо пружины, воздействующий на шток. Груз вешается на рычажное устройство, двигается вдоль длины, влияя на силу, которая прижимает шток.
Прибор рычажно-грузового типа имеет свойство открываться во время превышения рабочего давления внутри золотника снизу значений давления самого рычага. Далее жидкость удаляется сквозь отверстие для сброса.
Внимание! Чтобы случайно не изменить положение тяги на рычажной детали, груз прикрепляют при помощи болтов, накрывая кожухом, устанавливают замок. Вес груза с длиной рычага влияют на показатель давления, настройки
Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются
Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются.
Клапаны можно крепить к фланцевым элементам, соединяющим трубопрокаты, имеющих сечение от пятидесяти миллиметров и выше.
Особенности затворов в зависимости от высоты, на которую поднимаются.
Приборы с малым подъемом имеют затворы, которые поднимаются не более пяти сотых процента от сечения седла. Устройство, открывающее деталь, работает по пропорциональному принципу.
Он имеет низкий показатель проходящей жидкости, простейшее строение. Затворы малоподъемного типа монтируют к трубам, транспортирующих жидкость.
Полноподъемные механизмы поднимают затвор выше, поэтому имеют хорошую пропускную способность, могут удалять сразу большой объем жидкости.
Для чего в принципе необходимы предохранительные клапаны теплового сброса?
Казалось бы – такой клапан не особо-то и нужен. Ведь безопасность обеспечивают и другие устройства. В частности, предохранительный клапан, срабатывающий (срывающийся) при превышении давления. Его часто так и именуют – подрывным или срывным. На большинстве отопительных систем можно заметить так называемые «группы безопасности». Они состоят из манометра, показывающего давление в контуре, автоматического воздухоотводчика и предохранительного срывного клапана (на иллюстрации – слева).
На этом устройстве сейчас фокусировать внимание не станем – такие клапаны уже были рассмотрены на нашем портале ранее. Ну так и чего «огород городить» — есть же ведь уже защита? Если что-то пойдет не так, например, повышение температуры в контуре вызовет рост избыточного давления, клапан сработает, и чрезвычайное происшествие будет предотвращено
Правда ведь?
Ну так и чего «огород городить» — есть же ведь уже защита? Если что-то пойдет не так, например, повышение температуры в контуре вызовет рост избыточного давления, клапан сработает, и чрезвычайное происшествие будет предотвращено. Правда ведь?
Увы, не всегда это так на все 100%. От избыточного давления, да, такая защита должна помочь. А вот с температурой – вопрос более сложный.
Допускать доведение теплоносителя до точки кипения (условно 100 ℃) в бытовой котельной технике – недопустимо! Поэтому граница в 95, максимум 100 ℃ должна стать «непроходимой». Слишком высокая температура может привести к деформации теплообменника котла, к разрыву труб проложенного контура или соединений между ними. к массовому парообразованию и появлению газовых пробок, к другим не только неприятным, но и чрезвычайно опасным последствиям.
Не забываем, что в замкнутых объёмах, при повышенном давлении в системе, точка кипения смещается значительно выше. То есть при неконтролируемой температуре может возникнуть чрезвычайно опасная ситуация. Вода уже перегрета выше границы в 100 ℃, но кипения все еще нет. Однако, стоит давлению упасть (появилась протечка или где-то открылся сбросовый кран или клапан), как вся перегретая масса воды вскипает разом. Взрывы случаются такие, что попросту сносит стены.
Вот такими могут быть последствия взрыва котла!
«Повышенную взрываемость» народная молва отчего-то приписывает газовым котлам. По всей видимости, из-за время от времени появляющихся сообщений о взрывах при утечках газа. А между тем – это не так. Действительно, утечки газа опасны сами по себе. Но наибольшую опасность представляют собой твёрдотопливные котлы, как это ни кажется странным.
А между тем – объясняется это довольно просто. Температура сгорания твёрдого топлива – намного выше, чем газа, и энергетический потенциал – тоже. А вот контролировать процесс горения и управлять им – не пример сложнее. «Прикрутить фитилек» на газовом или жидкотопливном оборудовании – дело нескольких секунд. Про электрические и речь не идет – там управление еще проще и чувствительнее. А вот работа котла на дровах или угле всегда характеризуется значительной тепловой инертностью, то есть даже внесенные изменения в режим горения топлива срабатывают не сразу. Не зря многие твёрдотопливные котлы оснащаются специальными контурами охлаждения — это вынужденная мера, в целях недопущения перегрева выше критичных температур.
Да, предохранительный клапан по давлению должен здесь взять на себя обязанность защиты. Но, во-первых, точность срабатывания таких пружинных устройств – невелика, нормой считается ±30% от номинала. Для некоторых систем такой «пунктуальности» становится недостаточно. А во-вторых, и это главное, если система отопления оснащается расширительным баком открытого типа, то клапан по давлению и вовсе становится бесполезным. Он никак не убережет систему от возможного перегрева и доведения до точки кипения.
В отопительных системах открытого типа предохранительный клапан по давлению становится бесполезным «украшением».
Стало быть, необходима система защиты, которая срабатывала бы при достижении верхнего температурного порога.
Такой «рубеж обороны» необходим и при других обстоятельствах. Например, твёрдотопливный котел работает в системе с принудительной циркуляцией теплоносителя. Если вдруг из-за проблем с подачей электроэнергии остановится насос и прекратиться циркуляция, может сложиться крайне опасная ситуация. Значит, система защиты «по температуре» должна быть полностью энергонезависимой, способной выручить в любом случае.
Вот к таким устройствам и можно отнести клапаны теплового сброса.

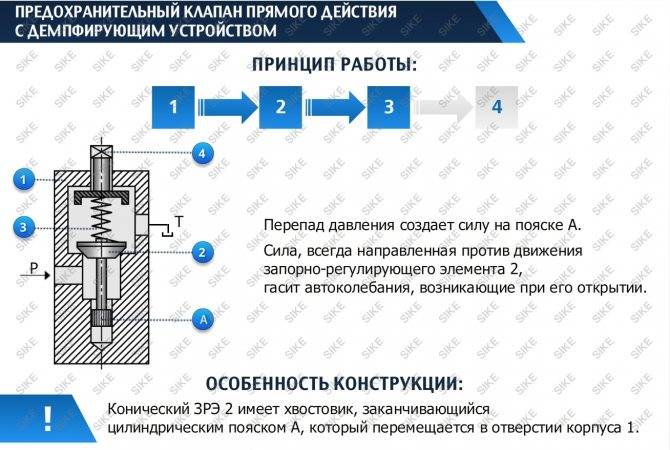

Принцип действия
Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.
Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:
- В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
- Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
- Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
- При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

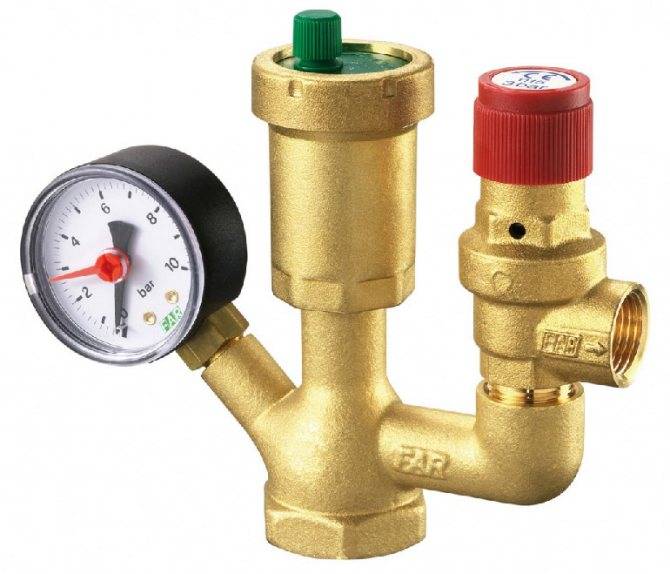

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).
Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:
Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.
Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:
применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
- есть возможность регулировать изделие вручную или с помощью электропривода;
- наличие одного входного и двух выходных отверстий;
- для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.
Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.
Для изготовления трехходовых предохранительных клапанов применяют:
- сталь;
- латунь;
- чугун.
Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.
Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым
Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:
- с давлением до 2 кПа;
- до 40 кПа;
- 150 кПа включительно.
Варианты монтажа
Чтобы обеспечить надежное и безопасное функционирование клапана в системе отопления, рекомендуется производить монтаж в соответствии со всеми правилами. Найти их можно в специальной нормативной документации. Правила отличаются в зависимости от мощности и рабочего давления системы. Но основные принципы все же сохраняются, среди них:
- В отопительной системе данный прибор необходимо устанавливать на подающем трубопроводе непосредственно после котла. Если мощность теплового генератора велика, допускается устанавливать два клапана.
- Предохранительный клапан на обратном трубопроводе систем отопления монтируется только для обеспечения горячего водоснабжения в наивысшей точке бойлера.
- Также неприемлемо сужение канала в местах между магистралью клапаном, недопустимо устройство запорной арматуры.
- Сбросные патрубки следует выводить в канализационную систему или другое безопасное место. На данной линии совершенно недопустима установка запорных устройств.
Очень важно сделать правильный выбор предохранительного клапана для системы отопления, который предотвратит закипание котла и понизит давление. Чтобы клапан работал правильно, необходимо:
- Выбрать пружинное оборудование, в котором пружина буде противодействовать давлению теплоносителя.
- Определиться с размером и типом устройства, чтобы давление в системе отопления не превышало допустимых значений, так как именно оно должно помочь работе системы.
- Клапан открытого типа необходимо выбирать в том случае, если в атмосферу сбрасывается вода, а закрытый – если вода сбрасывается в обратный трубопровод.
- Полноподъемный и низкоподъемный клапан желательно выбирать с учетом пропускной способности.
- При сбрасывании воды в атмосферу рекомендуется устанавливать устройства открытого типа. Для котлов, работающих на жидком топливе, следует выбирать низкоподъемные клапаны, для газовых котлов – полноподъемные.
Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».
Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.
Установка предохранительного клапана требуется для защиты системы отопления от превышения уровня давления больше предельно допустимого значения. По этой причине расчет данного прибора должен сводиться к вычислению максимально допустимого прироста объема теплоносителя и определению возможных источников превышения давления.
Источниками прироста объема может послужить:
- Перегрев в теплообменном или котельном агрегате с последующим парообразованием. При парообразовании жидкость способна увеличить свой объем в 461 раз, поэтому данный фактор при выборе клапана является преобладающим.
- Выход автоматики управления подпиточных линий котельных и независимых отопительных систем из строя. Это может также послужить преобладающим фактором при подборе клапана.
- Теплоноситель, нагреваясь в теплообменном или котельном агрегате, увеличивается в объеме. При нагреве удельный прирост объема от 0 до 100 °C, что составляет всего 4%, поэтому при подборе типоразмера устройства данного типа, это не является основополагающим моментом.
Выбранное оборудование должно обеспечивать сброс рассчитанного количества теплоносителя, по наиболее существенному фактору прироста объема.
Характерные черты аварийных клапанов трехходового типа
Отдельного разговора заслуживает клапан трехходового типа, который снабжен переключателем в ручном или электрическом режиме. Для потребителей данное устройство менее известно. Он необходим для систем с контурами низких температур.
Предохранители в конструкции снабжаются отверстиями в количестве 3 штук, одно отверстие служит для входа, два других – для выхода. Потоки среды регулируются с помощью заслонки, выполненной в виде штока или шара. Жидкость в системе перераспределяется вращательными движениями.
Стандартная ситуация: в частном доме введена в действие отопительная схема с использованием теплого пола и простых радиаторов. Для приведения в действие второго варианта теплоноситель должен быть не сильно горячим. Вода нагревается котлом в любой отопительной системе примерно до одной и той же температуры. А значит необходимо использовать устройство для перераспределения, этот вопрос отлично решается с помощью трехходового клапана.
На трехходовой клапан возлагаются следующие задачи:
- разграничивать области;
- распределять соответственно зонам плотности потока;
- выступать в качестве вспомогательного элемента для перемешивания теплоносителя в магистралях или обрабатывания для направления в систему теплого пола воды с более низкой температуры, чем в радиаторы.
Для того чтобы все время самостоятельно не контролировать температуру среды нужно акцентировать внимание на клапаны с сервоприводом. Подобный механизм функционирует за счет датчика, который вмонтирован в низкотемпературный контур
Когда температура начинает колебаться, запорное устройство срабатывает, тем самым закрывая или открывая поступление жидкости из зоны обработки.
Как выбрать клапан для бойлера и байпаса
В заводской комплектации бойлеры и байпасы либо оснащены самым простейшим перепускным клапаном, либо не имеют устройства для перенаправления потока.
В первом случае можно не вмешиваться в конструкцию водонагревателя или обводного элемента и устанавливать их в имеющемся виде.
Во втором случае необходимо приобрести и установить перепускные клапаны. Байпас без этого устройства будет только пропускать поток рабочей среды при отключении теплового контура, но давление регулировать не сможет. А бойлер, не оснащенный перепускным клапаном, подвержен перегреву и может сломаться, так как вода в нем будет закипать и превращаться в пар, еще больше увеличивая давление на трубы и сам тепловой агрегат.
Выбор устройства зависит от отопительного или водонагревательного прибора: используемого им топлива, максимально допустимого давления, указанного в технической документации.
Цена изделия в данном вопросе может играть роль только при выборе между однотипными устройствами разных производителей.
Рекомендуем ознакомиться: Виды шаровых кранов и особенности выбора устройства
Для разных видов нагревательных приборов требуются клапаны различной конструкции:
Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов.
Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно
Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя
Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения.
Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься.
Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них.
Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже. Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой.
Технические характеристики
Каждый перепускной клапан характеризуется несколькими параметрами, которые тоже следует учитывать при выборе изделия:
| Наименование характеристики | Что обозначает |
| пропускная способность | объем теплоносителя, расходуемого в единицу времени при единичном давлении |
| номинальное давление | предельное избыточное давление рабочей среды, выдерживаемое при 200 градусах |
| номинальный диаметр | внутреннее сечение соединительных патрубков, может иметь незначительное отклонение от реального размера |
| настроечный диапазон | границы предельного давления, настраиваемого на клапане |
