Советы мастера по выбору электрического проточного водонагревателя

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

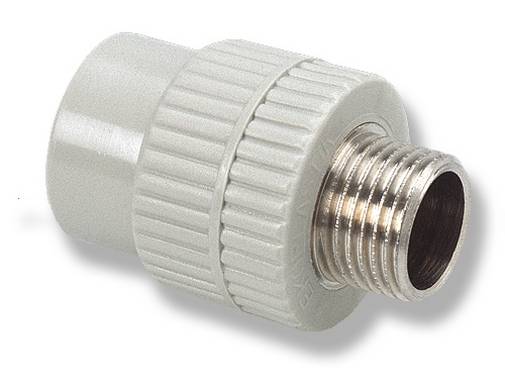

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Конструкция и принцип работы

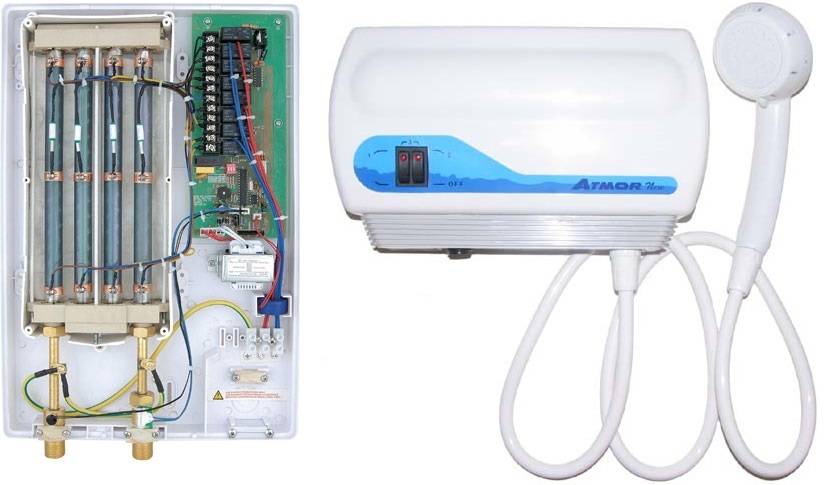

Устройство проточного водонагревателя не отличается сложностью: в металлическом или пластиковом корпусе заключен небольшой резервуар для воды, оснащенный ТЭНами или спиралью.

В бюджетных приборах чаще всего 1-2 ТЭНа, которые имеют слабое место: нагревательные элементы быстро «зарастают» накипью. Положительный момент – их легко заменить.

Меньше накипи образуется в приборах со спиралью, заключенной внутри медной трубки. Недостаток такого устройства – негативная реакция на пузырьки и воздушные пробки. Если оборудование выйдет из строя, замена обойдется недешево.

Принцип нагревания прост: холодная вода поступает в резервуар, соприкасается с горячими элементами, нагревается и выходит наружу уже с нужными параметрами температуры (в среднем от + 40 °C до + 60 °C).

Для монтажа компактного оборудования необходим крепежный комплект, подводка водопровода и электрического кабеля.

Схематическое изображение бытового проточного электрического устройства с электронным блоком управления, нагрев воды в котором осуществляется с помощью ТЭНа из меди

Мощное оборудование, рассчитанное на несколько точек водоразбора, требует хорошего протока и высокого давления. Приборы безнапорного типа, функционирующие на малом давлении, в достаточной мере могут обслужить только один кран.

По этой причине их изначально комплектуют «пользовательскими» приспособлениями – гусаком или гибким шлангом с рассеивателем.

Процесс нагревания происходит моментально, поэтому не требуется ждать, когда накопится определенное количество горячей воды. Электричество тратится только во время работы устройства.

В отличие от накопительного аналога, проточный водонагреватель занимает минимум места. Обычно его фиксируют на стене около точки водоразбора (раковины или душа) в вертикальном положении

Если сравнивать проточные модели с накопительными, то можно выделить следующие преимущества:

экономия места, компактные размеры (важно для помещений с дефицитом свободного места);
возможность установки как возле крана (минимизация теплопотерь), так и в отдельном помещении (касается мощных приборов);
количество потребляемой воды не ограничено;
интервальное потребление электроэнергии (только в активный период);
красивый лаконичный дизайн;
невысокая стоимость.

К недостаткам относятся регулярные расходы на оплату электроэнергии: чем чаще включается водонагреватель (соответственно, чем больше семья), тем выше счет за электричество.

Схема монтажа одного прибора на два смесителя. При выборе следует ориентироваться на показатель мощности прибора. Если ее недостаточно, устройство может обслужить одновременно только один кран (максимум – кран и душ)

Еще один минус касается условий установки. Для водонагревателей мощностью 7-8 кВт и выше необходима надежная трехфазная электрическая сеть, качественная медная проводка и соответствующая защита.

Наличие встроенной мебели в помещении дает возможность прятать настенный проточник в одном из настенных шкафов. Обязательное условие – легкий доступ к корпусу, блоку управления и значимым узлам для техобслуживания

Конструкция водонагревателей на кран

Проточный электронагреватель, устанавливаемый на кран, позволяет быстро решить проблему с горячим водоснабжением. Подобные устройства созданы для тех, кто хочет получить источник горячей воды с минимальными трудовыми и финансовыми затратами. И действительно, на подключение уходят считанные минуты – после этого в доме появляется горячая вода. Как устроены эти необычные водонагреватели?

Мы уже говорили, что первые модели были далеки от какого-либо совершенства – пользоваться ими было неудобно и очень опасно, так как нормальной защиты от удара электрическим током здесь просто не было. Да и дизайн у первых водонагревателей был откровенно топорным – подойдет разве что для очень-очень сельской местности, в которую чудом провели электроэнергию и водопровод.

Сегодня на рынке появились более совершенные проточные электронагреватели, обладающие следующими достоинствами:

• Наличие защиты от поражения электрическим током;
• Наличие регулировки температуры;
• Наличие привлекательного дизайна.

Данный тип водонагревателей состоит из небольшого, но мощного ТЭНа, который подключается в розетку на 220В.

Современный проточный водонагреватель на кран – это вполне безопасное, хоть и чертовски прожорливое устройство, обеспечивающее быструю подготовку горячей воды.

Данный водонагреватель состоит из нескольких частей – мощный ТЭН, регулятор температуры, крепеж с подключением к водопроводу, кран для получения горячей воды и устройство защитного отключения. Также здесь имеются термодатчик, водяной фильтр и реле безопасности – оно позволяет предотвратить включение ТЭНа при отсутствии воды. Отдельные модели оснащаются цифровыми термометрами и сенсорными регуляторами, позволяющими отрегулировать температуру «на ходу».

Некоторые модели водонагревателей на кран дополняются модулями, следящими за давлением – они включают ТЭН только тогда, когда давление в краны отвечает заданным пределам (это позволяет предотвратить выход водонагревателя из строя).

Внешний вид прибора и защита от подделки

Выбирая проточный водонагреватель, мы заранее знаем, где он будет располагаться: на кухне, в ванной комнате. Раз он будет на виду, его внешнее оформление для нас небезразлично. Как правило, современные проточные приборы имеют обтекаемую форму. Такой вид позволяет устройству легко вписаться в любой интерьер.

Электрический проточный водонагреватель должен не только отлично справляться со своими функциями, но и радовать взор своего владельца

Немаловажно купить долговечное и качественное устройство, а не его дешевую китайскую имитацию. Чтобы обезопасить себя, нужно потребовать у продавца сертификат, подтверждающий качество изделия и его происхождение

Если нужная документация отсутствует, покупку лучше совершить в другом магазине.

Надеемся, что информация, которую мы вам предоставили, позволит вам приобрести действительно качественное изделие, обладающее полным набором функций, которые вами действительно будут востребованы.

Дополнительно систематизировать полученную информацию вам поможет видео:

https://youtube.com/watch?v=4BrBJ5IR6kA

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Лучший проточный водонагреватель на кран для кухни

Казалось бы, зачем все эти сложные конструкции, большие баки и лабиринты труб, если решение может быть настолько простым – нагреватель, встроенный непосредственно в кран. Мощность агрегатов большая, но это оправдано скоростью «приготовления» горячей воды – достаточно просто открыть смеситель и уже через пару секунд все готово.

Delimano Посейдон

Традиционный водонагреватель проточный электрический Делимано не только организует подачу горячей воды, но и станет настоящей «изюминкой» в дизайне благодаря уникальным формам и интересному цветовому решению. Можно выбрать для себя наиболее оптимальный режим. Это бюджетная версия – отличается высокой экономичностью потребления электроэнергии и воды.

Delimano Посейдон

Горячая вода за 3 секунды, не нужно ждать часы пока нагреется бойлер. Идеален для кухни. Имеет встроенный смеситель. Система очень легко устанавливается в бытовых условиях. Весит 772 г. Розетку лучше установить ближе, так как его длина всего 1 м. Имеет рычаг для регуляции температурного режима.

Технические характеристики:

Давление в системе, мПа	0,04-0,6
Мощность, кВт	3
Радиус вращения, °	380
Производительность, л/мин	4
Максимальная температура подогрева, °С	60
Вес, гр	772
Габариты, мм	155х272х114

Цена от 3000 рублей.

AquaTherm KA-06C

AquaTherm KA-06C

Такой аппарат можно применять как на кухне, так и в ванной. Мощность ТЭНа составляет 3000 Вт, корпус произведен из прочного пластика серии ABS. Модель подключается к электросети с напряжением 220-230 В и частотой 50 Гц. Эксплуатационный срок достигает 5 лет, а гарантия распространяется на первый год.

UNIPUMP BKF-015

Помимо стандартной комплектации в виде смесителя, эта модель еще имеет душевую головку. Нагрев производится за 3 секунды. Легок в установке и незамысловат эксплуатации. Можно найти от 3402 руб.

Технические характеристики:

Давление в системе, Бар	0,4-5
Мощность, кВт	3
Радиус вращения, °	380
Производительность, л/мин	4
Максимальная температура подогрева, °С	60
Рабочие показатели	~220±10% В, 50 Гц

Благодаря защите корпуса класса IPX4 брызги, попадающие под любым углом, не проблема.

Как установить проточный водонагреватель

Рассмотрим метод установки на примере модели Акватерм. В комплектации, как правило, имеется сама насадка на кран и непосредственно смеситель, а также гарантийный талон, инструкция по эксплуатации и техническая характеристика. Функционирует устройство от напряжения в 220 В, что позволяет подключать аппарат непосредственно к любой розетке.

Электрический водонагревательный кран проточного типа представляет собой систему нагрева воды с защитным блоком от перепада напряжения и стабилизации уровня электрического тока. Сам агрегат в центре конструкции имеет нагревательный элемент с силиконовой прокладкой, что исключает вероятность поломки при замерзании. Сверху монтируется «носик», через который будет происходить подача жидкости.

После сбора конструкции нужно демонтировать старый смеситель. В отличие от старого крана здесь будет присутствовать только один патрубок подачи воды – «холодный». Шланг для подключения к водопроводной системе нужно будет купить отдельно, поскольку он комплектацией не предусмотрен.

Далее с нижней части устройства снимается крепление, прибор вставляется в отверстие на раковине и фиксируется посредством крепежа. После этого к «холодной» трубе подключается шланг, а другой стороной он присоединяется к оборудованию. Проверите, есть ли напор в системе, открыв подачу и сам смеситель.

Далее включите устройство в розетку, проверьте подачу питания, поверните ручку на горячую воду и поднимите рычаг или поверните вентиль.  Для регуляции температуры достаточно снизить давление поворотом ручки в сторону холодной подачи.

ВИДЕО: Как установить проточный водонагреватель Акватерм

Советы по покупке и эксплуатации

Что бы вы не предпочли, главное определить:

• степень безопасности установки того или иного оборудования;
• учесть напряжение в сети и наличие/отсутствие заземления;
• взвесить все факторы, указывающие на целесообразность выбора.

Приобретать проточный кран водонагреватель лучше в авторизированных точках продажи. Вторичный рынок не самое лучшее место для покупки, ведь гарантию вам никто не предложит, да и возврата тоже нет. Такой аппарат станет прекрасным помощником даже если уже установлен водонагревательный бойлер, ведь нагретая и накопленная вода так быстро расходуется при мытье рук и посуды. И вот снова приходится ждать несколько часов, прежде чем вам удастся принять ванну.

Плюсы проточных водонагревателей

Положительные моменты в пользу установки проточный водонагревательных кранов

• не подразумевают наличие смесителей с опцией холодный/горячий. В основном имеют различные ступени мощности, которые позволяют сразу отрегулировать температуру воды в момент времени пользования;
• экономят время;
• идеальны в помещениях не располагающих большой площадью;
• мобильны – в любой момент их можно забрать с собой на дачу;
• экономия на услугах введения в эксплуатацию;
• стоимость дешевле чем у массивных бойлеров или газовых колонок;
• не требует постоянного подогрева, используется в момент расхода воды.

Отрицательные стороны

• потребление от 5 кВт в час;
• нужно установить хорошую розетку, для предотвращения перегрева проводки;
• крайняя мера;
• розетка должна иметь конфигурацию устройства защитного отключения.

Стоит отметить, что такие насадки на краны не всегда могут похвастаться долговечностью. Цена и качество не всегда тождественны

Обращайте внимание на корпус и материал изготовления всех комплектующих. Электричество и вода, как правило, не дружат – при подключении следует учесть этот фактор и удалить провода от источника риска как можно дальше

ВИДЕО: Что выбрать – проточный или накопительный (бойлер)

Особенности использования и недостатки

Все устройства такого типа отличаются мощностью, особенностями монтажа, материалом изготовления, уровнем безопасности в эксплуатации, простотой в уходе, дизайном и стоимостью. Каждая модель имеет свои особенности, некоторые оснащены фильтрами очистки воды и электронным дисплеем.

Но главный критерий в выборе такого устройства – мощность. От нее зависит степень прогрева воды. Выбирая водонагреватель, определитесь с ценой и задачей прибора. Если вы приобретаете устройство исключительно для мытья посуды, можно купить и маломощную модель.

Рассчитывая на хороший напор в душе, не скупитесь на более дорогостоящие варианты, чтобы не разочароваться в результате покупки. Обобщим полученные знания и посмотрим видео от профессионалов, где подробно рассказывается обо всех нюансах устройства и особенностях работы проточного электрического водонагревателя.

https://youtube.com/watch?v=-WgoZEPits8

Преимущества использования проточных водонагревателей

Проточный электрический водонагреватель на кран имеет немало неоспоримых плюсов:

• высокую скорость нагрева воды;
• простоту монтажа;
• компактность;
• мобильность;
• экономичность в использовании.

Учитывая нынешние тарифы на коммунальные услуги, поддерживать в горячем состоянии 90 литров воды в бойлере экономически нецелесообразно.

Установив проточный водонагреватель, вы будете платить исключительно за ту горячую воду, которую фактически использовали в хозяйственных целях.

Проточные водонагреватели отличаются цветом, дизайном, мощностью, материалом изготовления

Основные преимущества использования проточного электрического водонагревателя

• Экономия воды. Проточный водонагреватель не имеет в своей конструкции длинного трубопровода, в котором теряется большая часть тепла, как в случае с накопительными системами нагрева воды.
• Экономия электроэнергии. Электроэнергия используется только при нагреве нужного объема без необходимости постоянно поддерживать в горячем состоянии весь резервуар.
• Экономия времени. Благодаря проточному водонагревателю вы получаете горячую воду тогда, когда это будет нужно, и в том количестве, которое необходимо, без каких-либо ограничений.
• Наличие регулятора температуры.
• Незначительные габариты. Прибор занимает мало места и его сложно отличить от обычного устройства смесителя.
• Эргономичная форма и стильный дизайн.

Устройство, принцип действия, виды

Приборы подогревают холодную воду до заданной температуры в момент её прохождения через него. Горячая вода начинает выходить из крана практически сразу после его открытия. Корпус водонагревателя напоминает колбу. Внутри него находится нагревательный прибор. Контроль температуры в приборах осуществляется специальными датчика. Регулируют нагрев воды с помощью реле.

Для безопасности электрические водонагреватели заземляют. В зависимости от вида конструкции они могут устанавливаться для одной водозаборной точки и иметь несколько разводок.

Все выпускаемые производителями модели подразделяются на две большие группы:

• Напорные. Вид устройств может использоваться для домов с большим количеством водозаборных точек. Устанавливают их только на трубопроводах с большим давлением жидкости.
• Безнапорным нагревателям большое давление не требуется, но устанавливаться они могут только на одну водозаборную точку возле крана или душа.

У большинства современных моделей в нижней части корпуса есть встроенный кран. Оба вида приборов могут быть оснащены различными нагревательными элементами.

По типу регулировки температуры нагрева воды изделия подразделяются на:

• Гидравлические. В устройствах переключение режимов нагрева производится вручную с помощью расположенного на корпусе тумблера.
• Электронные.  В устройствах заданная температура выставляется на дисплее и поддерживается в автоматическом режиме.

Стандартными показателями рабочей температуры приборов считаются:

• 40°С для душа;
• 45°С для мытья посуды.

При повышенной мощности проточных водонагревателей умеренный расход электроэнергии достигается за счёт их непродолжительной работы, которая обеспечивается моментальным нагревом воды. Это их отличает от накопительных водонагревателей.

Принцип действия и отличия от накопительного водонагревателя

Конструкция проточного электрического водонагревателя не отличается сложностью.

В корпусе устройства заключен небольшой резервуар, внутри которого установлен один или несколько нагревательных элементов. Проточная вода из системы водоснабжения поступает в резервуар прибора, где и нагревается посредством контакта с нагревательным элементом прибора. Далее, уже нагретая жидкость может подаваться непосредственно в кран или по внутриквартирной системе водоснабжения к точкам водоразбора.

Ппроточный водонагреватель

В современном водогрейном оборудовании применяются нагревательные элементы трех типов.

ТЭН

Металлическая трубка, заполненная теплопроводящим электроизолирующим материалом, по центру которой проходит токопроводящая спираль.

Достоинства: простая процедура замены в случае выхода из строя.

Недостатки: быстрое образование «накипи».

Неизолированная спираль

Спираль из нихрома, кантала, фехрома и пр.

Достоинства: на поверхности спирали практически не появляются твердые отложения.

Недостатки: высокая чувствительность к воздушным пробкам.

Индукционный нагреватель

Это нагреватель, состоящий из влагозащищенной катушки и стального сердечника.

Достоинства: быстрый нагрев, высокий КПД.

Недостатки: внушительная стоимость.

Для контроля за температурой нагрева в проточном водогрейном оборудовании используется различные КиП приборы и автоматические системы безопасности, задача которых не допустить нагрева жидкости выше заданного значения, предотвратить закипание, «сухое» включение нагревательного элемента, создание аварийных ситуаций.

Устройство проточного водонагревателя

Основное отличие между электрическими водонагревателями проточного и накопительного типа заключаются в следующем:

• проточные водонагреватели нагревают воду, протекающую через нагревательный элемент аппарата, практически моментально;
• агрегаты накопительного типа представляют собой резервуар, вода в котором нагревается постепенно.

Исходя из таких фундаментальных отличий, можно сформулировать все достоинства и недостатки электрических водогрейных установок проточного типа.
