Утепленная шведская плита: толщина и технология

Конструктивные отличия от других видов фундаментных конструкций

Главное отличие фундамента по финской технологии от других типов оснований заключается в наличии утепленной плиты пола, не связанной с мелкозаглубленной лентой. Это делает конструкцию более устойчивой при строительстве на слабых и пучинистых грунтах. Кроме этого, наличие эффективного утепляющего слоя по периметру всего здания увеличивает защиту фундамента от воздействия низких температур в холодное время года.

Стоимость конструкции финской ребристой плиты, при ее реализации по технологии компании Omatalo, составляет в среднем 100 дол/м2. На первый взгляд это несколько дороже, чем у традиционных систем. Однако, если учесть, что одновременно с возведением фундамента дом утепляется и производится монтаж системы отопления, то предлагаемая финская схема обходится намного дешевле.

Очень важной характеристикой фундамента УФФ является высота возводимого цоколя, поскольку он требует приобретения и доставки дополнительных строительных материалов. Ее величина зависит от структуры грунта и толщины растительного слоя, который во время строительства убирается полностью. По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать)

Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается

По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать). Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается.

Чертеж МЗЛФ.

Следует заметить, что каждый реализуемый проект требует индивидуального расчета (пример — смотреть), который будет учитывать существующий тип грунта, климатические условия региона, глубину промерзания, грунтовые воды, вес строительных конструкций и другие факторы.

Монолитная бетонная плита = черновой пол

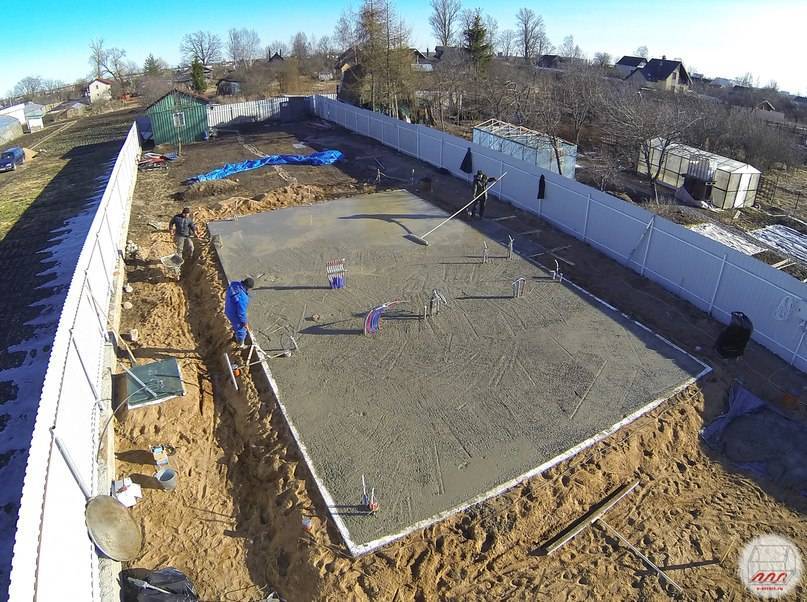

Завершается работа над УШП заливкой бетона и его затиркойшлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Сколько прослужит?

Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.

Александр Плешкин, инженер компании LAFARGEHOLCIM:«Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод. В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»

В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Советы

В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.

Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание

Важно также рассчитать ширину фундамента под несущими стенами
Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.

• Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
• Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
• Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
• Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
• После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.

• После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
• Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
• Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
• Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
• Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.

О том, как уложить УШП-фундамент, смотрите в следующем видео.

Последние статьи

Принцип работы компрессора

Компрессоры (от лат. compressio — стягивание) воздушные применялись человеком на протяжении всей истории, но приспособление компрессора, который употреблялся тысячи лет, было иным, конструктивно он…

Лепнина продолжает оставаться актуальным элементом декора

В сфере декорирования помещений тренды меняются каждые несколько лет. Впрочем, в этом нет ничего удивительного, так как на рынке постоянно появляется что-то новое и интересное. Вместе с тем некоторые…

Нюансы бурения скважины на воду: как выбрать подрядчика

Качество и продолжительность работы системы водоснабжения частного дома во много зависит от правильности выполнения монтажных работ

Очень важно, чтобы бурение скважин на воду выполнялось…

Кирпич для кладки печей

Чтобы печная кладка не разрушилась от воздействия высокой температуры, ее возводят из огнеупорного кирпича, который называют шамотным и печным. Эти строительные блоки способны выдерживать температуру…

Заказать мебель с любыми особенностями с доставкой

Многие люди испытывают достаточно серьезные затруднения при выборе мебели для собственной квартиры. И это неслучайно, ведь именно мебель является одним из самых важных элементов дизайна интерьера…

Рецепт успешной игры в Вулкан Старс

Многие задаются вопросами о том, можно ли превратить проведённое в онлайн-казино время в заработок. Большинство скажет, что это абсолютно нереально, но на самом деле они правы лишь отчасти. Некоторым…

Последние статьи

Принцип работы компрессора

Компрессоры (от лат. compressio — стягивание) воздушные применялись человеком на протяжении всей истории, но приспособление компрессора, который употреблялся тысячи лет, было иным, конструктивно он…

Лепнина продолжает оставаться актуальным элементом декора

В сфере декорирования помещений тренды меняются каждые несколько лет. Впрочем, в этом нет ничего удивительного, так как на рынке постоянно появляется что-то новое и интересное. Вместе с тем некоторые…

Нюансы бурения скважины на воду: как выбрать подрядчика

Качество и продолжительность работы системы водоснабжения частного дома во много зависит от правильности выполнения монтажных работ

Очень важно, чтобы бурение скважин на воду выполнялось…

Кирпич для кладки печей

Чтобы печная кладка не разрушилась от воздействия высокой температуры, ее возводят из огнеупорного кирпича, который называют шамотным и печным. Эти строительные блоки способны выдерживать температуру…

Заказать мебель с любыми особенностями с доставкой

Многие люди испытывают достаточно серьезные затруднения при выборе мебели для собственной квартиры. И это неслучайно, ведь именно мебель является одним из самых важных элементов дизайна интерьера…

Рецепт успешной игры в Вулкан Старс

Многие задаются вопросами о том, можно ли превратить проведённое в онлайн-казино время в заработок. Большинство скажет, что это абсолютно нереально, но на самом деле они правы лишь отчасти. Некоторым…

УФФ – Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”.  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много –  в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.  При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
2. Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
5. Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.  Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 56 813 times, 1 visits today)

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции – бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое. Подробнее об этом – в видео инструкции в конце статьи

Подробнее об этом – в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см).
Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
Укладка “Пеноплекса”.
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
Установка опалубки осуществляется с применением плитных и бортовых элементов.
Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней). Точный диаметр и шаг подбирается расчетом по несущей способности

При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Выбор утеплителя

Для сооружения УШП требуется эффективный утеплитель с минимальным водопоглощением и большой несущей способностью. Плиты из минеральной ваты впитывают влагу, пенопласт не способен выдержать нагрузку, утеплители монолитной укладки не эффективны.

Сравнивая показатели различных видов теплоизоляторов, можно убедиться, что для сооружения шведского фундамента подходят пенополистиролы и пенополиуретан, однако стоимость последнего не позволяет «зарывать его в землю». Остается пенополистирол и его разновидности – экструдированный ЭППС, карбон XSP, пенополистирол EPS – вспененный при условии устройства надежной гидроизоляции.

Финский фундамент цена

Пример расчета стоимостихирта строит Финский фундамент ценаПример расчета стоимостиСориентироваться по стоимости такого фундамента легко, достаточно умножить площадь теплого контура дома (без учета террасы и крыльца) на 12 000 руб.

Пример расчета стоимости утепленного финского фундамента Пример расчета стоимости утепленного финского фундаментаТ.е., например, если у вас дом 9 на 10 метров по наружным стенам (считаем только теплый контур, без крыльца и террасы), то цена утепленного финского фундамента для такого дома будет равна 9*10*12 000=1 080 000 руб. Стоимость обустройства столбиков под крыльцо и террасу входит в эту сумму по умолчанию и дополнительно не осмечивается. Расчет достаточно точный для дома стандартной планировки, т.е. для здания, в котором площадь крыльца и террасы не превышает 10% площади первого этажа. Например, применительно к расчету, описанному выше, если для площади теплого контура первого этажа (в нашем примере 90 кв.м.) суммарная площадь крыльца и террасы составляет не более 10 кв.м., то расчет соответствует действительности. Если площади крыльца и террасы больше 10 кв.м., то будет небольшая корректировка стоимости фундамента в большую сторону.

Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 мм Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 ммЕсть еще один фактор, который может влиять на стоимость финского фундамента. Речь идет о перепаде высоты участка в пятне застройки. Так, если перепад высоты земли по боковым стенкам или по диагонали фундамента будет в пределах 200 мм, не более, то расчет по умолчанию верный. Если перепад будет больше 200 мм, то потребуется пересчет затратной части работ и материалов, связанный с изменением высоты фундамента. В любом случае, приведенный расчет включает в себя весь состав работ, описанный в статье выше, за исключением чистовой отделки наружных стен фундамента, подключения к нему котла и финишной укладки напольного покрытия – эти работы выполняются позднее, после возведения коробки дома под крышу. Наш дом из клееного бруса на финском фундаменте Наш дом из клееного бруса на финском фундаментеМы вам дали общее представление о финском фундаменте, детально объяснили его устройство, привели схему финского фундамента, рассказали об основных нюансах и преимуществах, а также сориентировали по его стоимости. Рекомендуем данный тип фундамента к производству для домов из клееного бруса, каркаса или газобетона. Помимо необходимого запаса прочности вы получаете современное решение под ключ с утепленной плитой, готовой системой отопления и полным набором инженерных коммуникаций.

Специфика конструкции, ее базовые характеристики

Отличительным свойством утепленной шведской плиты является присутствие энергосберегающих материалов по всей площади и периметру подошвы. Образуется готовая черновая поверхность для первого этажа, она уже содержит в себе инженерные коммуникации, теплый пол.

Конструкцию образуют следующие пласты:

• бетонная заливка,
• армирующие пруты,
• амортизационный слой,
• изолирующие материалы.

Бетонный монолит имеет толщину 10 см, его формируют за один день, в таком случае исключается слоистость заливки, снижается себестоимость работы. Утеплитель помогает изолировать конструкцию от грунта. Армирование выполняется с применением металлических прутьев и сетки, они защищают фундамент от растрескивания, сохраняют его целым в периоды естественного движения грунта.

Амортизационный пласт составляют щебень и песок, шведская технология также подразумевает применение глины. Последняя защищает геотекстиль, разделяющий минеральные слои, от воздействия влаги. В толще песка, покрытого утеплителем, прокладываются водопровод и канализация.

Утепление базируется на производных стирола, материал укладывается вертикально вдоль периметра, снизу, под отмосткой. Дренажные коммуникации в тандеме с гидро- и пароизоляционными слоями предотвращают разрушение фундамента под воздействием влаги и грунтовых вод.
