Плюсы и минусы абиссинского колодца

Преимущества и недостатки скважины иглы

Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.

• При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
• Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
• Установленный своими руками абиссинский колодец,  благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
• При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
• Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
• Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
• Скважина игла, построенная и оснащенная своими руками,  меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

Схема слоев водозабора для различного вида скважин

Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).

К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.

Абиссинский колодец обустраивается на песчаном водоносном слое

Виды конструкций для водоснабжения

Человек потребляет достаточно большое количество воды. Она требуется для питья, стирки, мойки посуды, уборки, полива, умывания, принятия душа и других целей. Хорошо, если в загородном доме поблизости имеются коммуникации, к которым можно подсоединить дом.

Однако часто такой возможности нет, и здесь на помощь приходят несколько вариантов водообеспечения:

1. Обычная забивная скважина.
2. Шахтный колодец.
3. Абиссинская скважина.

Попробуем разобраться в преимуществах и недостатках каждого типа.

Забивная скважина

Вода, набранная этим способом, имеет высокое качество. Дом можно полностью обеспечить водой даже при высоком потреблении. Однако при использовании такого варианта существуют серьёзные минусы: высокая стоимость, необходимость обеспечить регулярное техническое обслуживание. Без электричества работа насоса невозможна.

Шахтный колодец

Стоимость его создания и обслуживания существенно ниже, чем для скважины. Большой диаметр шахты облегчает уход за колодцем. Он может работать без использования электричества.

Однако качество воды снижается при сильных осадках и весной при таянии снега. Объём запасов воды может истощиться при интенсивном потреблении.

Далее разберемся, какими достоинствами обладает абиссинская скважина, что это за конструкция и как ее установить.

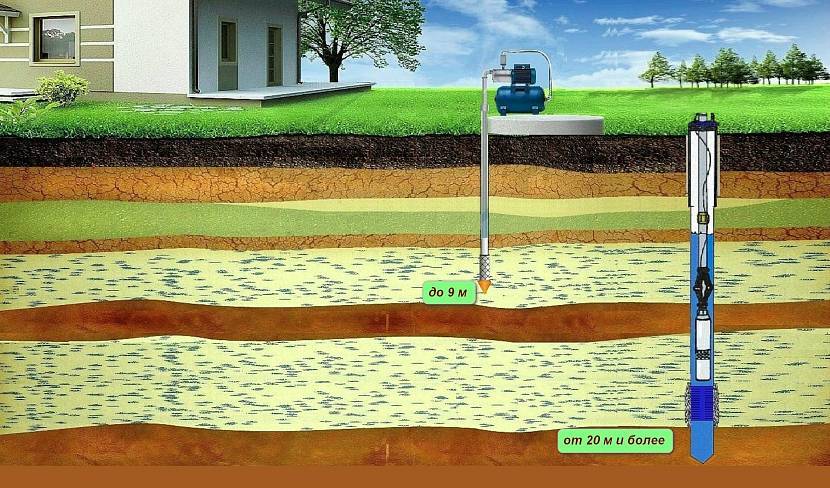

Глубина залегания забивной и абиссинской скважиныИсточник obustroeno.com

Абиссинская скважина

Абиссинский колодец — это скважина «игла». Такое название она получила из-за особой конструкции в виде трубы с наконечником.

Этот вариант был изобретён во время войны между Британией и Эфиопией в 1867-1868 годах. Заслуга его создания принадлежит инженеру Нортону. Такой колодец предназначался для снабжения водой британских войск во время передвижения в условиях пустыни. Конструкцию можно было легко поставить или перенести на новое место при необходимости.

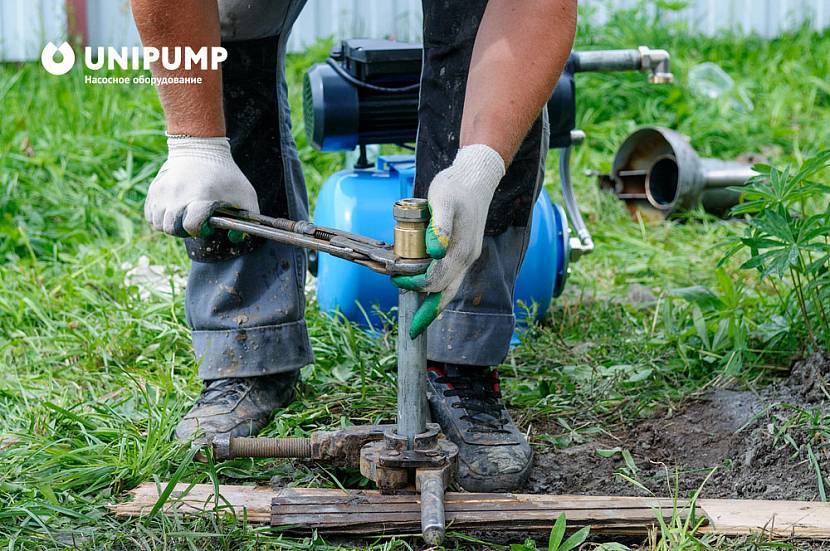

Процесс монтажа скважины «иглы»Источник unipump.ru

Плюсы и минусы абиссинской скважины:

• При установке такого варианта нет необходимости использовать сложное оборудование. Для монтажа не требуется большого пространства. Рытьё такого колодца не требует значительных затрат.
• Недостатком является ограничение по глубине залегания водоносного слоя. Этот колодец не может подавать воду с большой глубины. Для того, чтобы проложить скважину, необходимо, чтобы земля в месте установки была относительно мягкой.

Бурение абиссинской скважины на садовом участкеИсточник unipump.ru

Поскольку в большинстве случаев водоносный слой располагается достаточно близко к поверхности, абиссинский колодец способен в достаточной степени обеспечить водоснабжение дачи или частного дома. При интенсивном использовании воды можно поставить на участке ещё один.

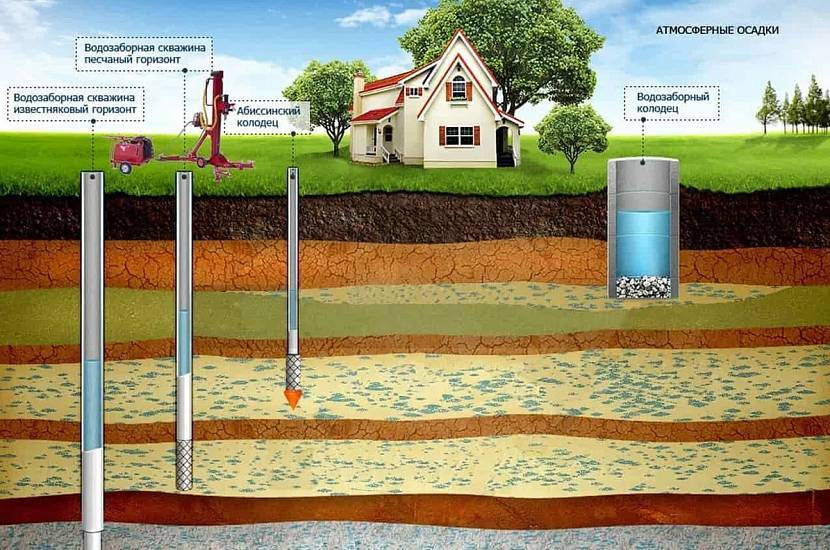

Сравнение скважин на водуИсточник yandex.net

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.

Копер и ствол для скважины иглы не выпускает промышленность, установку со всеми приспособлениями можно купить в готовом виде или заказать изготовление

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.

Если стенки выработки сложены устойчивыми, неосыпающимися грунтами, скважину частично можно пройти с помощью ручной буровой установки со шнековым снарядом

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.

Рыхлые, неустойчивые стенки приямка следует укрепить, чтобы устье скважины иглы и насосное оборудование не засыпало несвязными грунтами

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Установка насоса в скважину

Немаловажным моментом во время проведения работ по водоснабжению загородного дома является грамотный монтаж насоса в скважину. Если техника установлена правильно, это является гарантией его долгой и бесперебойной работы.

Несмотря на то, что в установке насоса в скважину нет ничего сложного, здесь тоже есть свои нюансы, которые следует учитывать еще до начала проведения работ.

Важные критерии при подборе оборудования водоснабжения

Если оборудование водоподачи было подобрано неверно, монтаж скважинного насоса может стать довольно непростой задачей. К параметрам, которые необходимо учитывать, выбирая насосное оборудование, относятся следующие:

• Динамический и статический уровень водяной артезианской скважины. Найти эту информацию можно в паспорте установки. Если таких данных у вас нет, например, в связи с потерей документов, не стоит впадать в панику – эта информация восстанавливается опытным путем;
• Для расчета необходимого объема воды, которое должно обеспечиваться установленным оборудованием, сосчитайте количество точек водопотребления. К ним относится раковина, ванна, душ, санузел, стиральная и посудомоечная машина и т.д.;
• Расстояние между домом и водяным стволом.

Чем опасен неквалифицированный монтаж насоса в скважину

Если во время монтажа скважинного оборудования были допущены ошибки или использовались некачественные материалы, это может стать причиной целого ряда негативных последствий. Нередки случаи, когда работы, выполненные непрофессионалами, приводят к обрывам водоподъемных изделий, невозможности проведения демонтажа при необходимости замены, а также преждевременным поломкам насосов.

Первые два варианта развития событий, когда старое оборудование невозможно достать из скважины, ставят под угрозу возможность ее последующего использования. Из-за этого все работы приходится делать заново: бурят другую скважину, устанавливают новый кессон, поскольку использование старого является нецелесообразным, и монтируют новое оборудование.

Установка труб, изготовление фильтра-иглы и другие нюансы

Качество труб имеет большую важность не только в абиссинском колодце, а и в любой другой скважине. Для такой конструкции оптимально подходят металлические или пластиковые изделия диаметром от 1 до 1,5 дюйма, которые нарезаются двумя отрезками

В процессе погружения участков труб их наращивают до необходимой длины посредством резьбового соединения, которое уплотняется силиконом, паклей, масляной краской или другим подручным средством.

С нижнего конца труба оснащается специальным фильтром-иглой, предназначенным для облегчения проникновения конструкции в почву, а также для защиты абиссинских колодцев от заиливания. Плюс ко всему фильтрующее устройство обеспечивает чистоту поступающих водных ресурсов. Целесообразно изготавливать иглу из того же материала, который использовался при производстве основных труб. Благодаря этому удастся предотвратить процесс химической коррозии. Для сооружения такого устройства из отрезка стальной трубы нужно проделать ряд мероприятий.

1. В отрезке трубы просверливаются отверстия диаметром 7 мм в порядке, напоминающем клетки на шахматной доске.
2. Сверху напаивается или приваривается сетка в зависимости от материала трубы. Заменить сетку можно проволокой, которая навивается на перфорированном участке трубы с небольшим просветом между соседними витками. Проволока также должна припаиваться или привариваться.
3. На конце трубы приваривается наконечник по форме копья. Диаметр такого изделия должен быть слегка шире всей системы, расположенной за иглой. Это позволяет конструкции свободно продвигаться в почве.

Также для абиссинской скважины, сооружаемой своими руками, возможно использовать армированные полипропиленовые трубы. В такой ситуации процесс обустройства фильтра-иглы подразумевает немного другие манипуляции.

1. Фильтрующая сетка вставляется в трубу.
2. Крепится такое изделие, путём вплавления в стенки пластиковых труб.
3. Для перфорирования трубы используют ножовку, которой пропиливают щели на поверхности изделия.

На сегодняшний день на прилавках магазинов есть готовые комплекты для сооружения абиссинских колодцев, что позволяет сократить строительные работы. Но самостоятельное изготовление конструкции обойдётся намного дешевле.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Что удобнее — бурение или забивание?

Для возведения абиссинского колодца своими руками используют несколько вариантов: путём забивания или бурения скважины с малым диаметром. В случае с забиванием устройства в почву обычно применяется «забивная баба». При этом в процессе должна постоянно подливаться жидкость внутрь трубы. В случае резкого исчезновения жидкости конструкция заглубляется ещё на 50 см, после чего устанавливают насос.

Забивная методика для создания скважины-иглы считается самой выгодной при проведении работ своими руками. Но при таком методе существуют определённые опасности, такие как возможность прохождения мимо водоносных пластов. Плюс ко всему при попадании под трубу большого камня может повредиться вся конструкция.

Если рассматривать способ бурения скважины малого диаметра, то для проведения работ придётся нанять бригаду специалистов, услуги которых достаточно высокие, хотя у домовладельца будет 100% гарантия в получении воды. Также на дно скважины нужно насыпать несколько мешков мраморной крошки для организации дополнительного контура фильтрации, предотвращающего заиливание системы.

Рекомендации по установке колодца

Чтобы установить колодец правильно, необходимо придерживаться определенных рекомендаций. Необходимо подобрать подходящее место для устройства водоснабжения и выполнить соответствующую разметку на участке. На указанном месте выкапывается 1 кубометр земли. При помощи садового бура снимается верхняя прослойка земли и пробивается начало скважины.

Трубопровод монтируется посредством бурения грунтовой породы при помощи чугунной «бабки» в самом центре предварительно вырытой ямы. Отрезки труб могут добавляться последовательно в процессе углубления стержня с конусовидной насадкой. Процесс вбивания будет завершен, как только игла достигнет водоносного уровня почвы. Также необходимо выполнить дополнительную очистку устройства фильтрации под высоким напором воды.

На последнем этапе монтируется и приводится в действие ручной насос, при помощи которого на поверхность выводятся первые объемы мутной воды до полной ее очистки. Площадь вокруг скважинного отверстия бетонируется. Основные трудности при выполнении такой работы возникают на этапе оборудования ямы под скважину. Чтобы выкопать 1 кубометр земли, придется приложить определенные усилия желательно нескольким людям. В остальном никаких трудностей с установкой абиссинского колодца не должно возникнуть.

Для оборудования колодца применяется труба толщиной в 1-1,5 дюймов. Соединение всех комплектующих с обязательным закреплением герметиком выполняется в процессе углубления скважины в землю. Недостаточно прочное соединение в результате может стать причиной выхода из строя всей системы водоснабжения. На нижней части обязательно устанавливается фильтрующее устройство для очистки добываемой воды.

Чтобы соединить наконечник с трубой можно использовать только олово. Пластиковые элементы соединяются методом вплавливания. Отверстия для водоснабжения выполняются при помощи ножовки. Сборка абиссинского колодца выполняется без особых трудностей. Каждый домовладелец может выполнить такую работу самостоятельно для сбережения платежных средств с учетом всех тонкостей проводимых монтажных работ.

Что лучше колодец или абиссинская скважина?

Обычные колодцы по-прежнему часто используют на дачных участках. Строительство этого объекта является наиболее дешевым вариантом водоснабжения. Весь комплекс работ по рытью такого сооружения глубиной 12 м обойдется около 65-70 тыс. руб. При этом копка одного кольца в тяжелом глинистом грунте стоит 15 тыс. руб.

К достоинствам колодцев относятся:

• сравнительная дешевизна постройки;
• бесперебойная подача воды;
• простота эксплуатации;
• продолжительность службы.

Недостатком считается небольшой объем подаваемой воды, возможность загрязнения верховодкой, необходимость в регулярной очистке и дезинфекции.

Строительство абиссинского сооружения займет меньше времени. Его можно устроить в подвале или помещении другого вида. Вода из такой скважины более чистая, поскольку в нее закрыт доступ посторонним предметам и верховодке. Ее можно употреблять без очищения. Абиссинская скважина обладает достаточно высокой производительностью. Продолжительность службы сооружения иногда достигает 30 лет.

К недостаткам можно отнести тот факт, что строительство абиссинских скважин возможно только на мягких и рыхлых почвах. Применение самовсасывающего насоса допускается только при глубине до 8 м. Угроза заиливания вызывает необходимость в постоянном использовании.

Достоинства и недостатки

Над возведением абиссинского колодца задумываются многие хозяева дачных домиков, так как конструкция, несмотря на свою лаконичность и экономичность, весьма надёжна. Хотя, стоп. Давайте детально изучим плюсы и минусы сооружения. Как обычно, начнём с достоинств.

1. Длительный срок службы. Абиссинский колодец прослужит 50–70 лет, а при должном уходе, возможно, и больше. Например, у меня на даче, такая колонка стоит и прекрасно работает с 80-го года.
2. Стойкость к износу. Скважина противостоит пагубному влиянию климатических, механических, биологических, химических факторов. Большую роль здесь играет грунт, в который забивается труба. Случается так, что труба за 5-8 лет сгнивает полностью.
3. Простота монтажа. Обустройство конструкции не требует каких-то сверхъестественных умений и наличия специальной техники. Если по той или иной причине заниматься его возведением самостоятельно не хочется, не беда. Ведь можно заказать строительство колодца «под ключ».
4. Быстрота строительства. При подготовленных материалах и инструментах, «водная артерия» возводится в течение одного дня.
5. Лёгкость демонтажа. При необходимости, забитая труба запросто извлекается и перемещается в любое другое удобное место. Но бывают и проблематичные случаи.
6. Безопасность. Сооружение подаёт на поверхность воду, которая в своём составе не содержит вредных веществ. Помимо того, «игла» не вредит почве.
7. Доступность. Возведение колодца не требует колоссальных затрат. Например, за сооружение стандартного колодца придётся заплатить раза в 4 дороже, чем за обустройство обычной колонки. А если же всё делать своими руками, то можно сэкономить ещё больше.
8. Компактность. Конструкция занимает минимум места на участке.
9. Универсальность. Такой источник воды устанавливается не только на улице, но и в доме. Через обратный клапан подключается насосная станция. И вот Вам готовый автоматизированный источник водоснабжения.
10. Высокое качество воды. Конструкция подаёт безупречно чистую воду без каких-либо загрязнений извне. Главное здесь — найти хорошую водяную «жилу».
11. Непрерывность. Приспособление подаёт воду беспрерывно. Но при этом есть два условия — большой водоносный слой и отсутствие подсоса воздуха (бывает и такое).
12. Высокая производительность. Источник водоснабжения способен подавать не менее 50 л жидкости в минуту.
13. Неприхотливость в уходе. «Игла» не капризна в обслуживании. Забил и забыл…

Что ещё нужно? «Эфиопская» конструкция обладает характеристиками, которые способствуют комфортному проживанию в дачном домике! Попить водички? Не вопрос! Сделать водоснабжение бани? Без проблем! Полить сад-огород? Что может быть проще?

Но не обошлось, разумеется, и без ложки дёгтя.

1. Минимальный диаметр. Так как диаметр трубы мал, то оснастить приспособление погружным насосом нельзя.
2. Максимальная глубина. Если водичка залегает на значительной глубине, её «путешествие» на поверхность затруднит высокое давление. В результате чего ручной вакуумный насос не является эффективным.
3. Вбивание иглы. При выполнении сей занимательнейшей работы можно запросто ошибиться с расчётами относительно глубины ЗВС.
4. Недостаточная фильтрация. Минимальное очищение водоносной породы, как правило, приводит к заиливанию, в результате чего значительно снижается качество воды.
5. Препятствия. Бывает, что при забивании трубы встречаются те или иные преграды – большие камни, залежи очень плотной глины, каменные плиты и т. д.
6. Участок. К сожалению, не на всех территориях реально соорудить сей чудо-колодец. При глубоком залегании грунтовых вод, надо только бурить скважину и ставить глубинный насос.

Таким образом, недостатки, на мой взгляд, существенные, но решаемые. Кстати, отзывы владельцев скважин-игл носят положительный характер. Я Вам больше скажу. У меня самого на даче красуется абиссинский колодец. Жалоб – ноль целых/ноль десятых. Благо ещё — качество воды изумительное, в чайнике совсем нет накипи.

Скважина под абиссинский колодец

Во сколько обойдется?

Скважину-иглу можно заказать под ключ. Так, монтаж двенадцатиметровой скважины из оцинкованной стали с установкой купленного вами насоса обойдется примерно в 23 -25 тысячи рублей.

Более дешевый вариант – забить самостоятельно готовые элементы конструкции. Комплект для десятиметровой скважины из оцинкованной стали стоит примерно 5,5 тысяч рублей. Нужно прибавить к этому стоимость насоса. Минимальная цена электрического водоподъемного оборудования – 2500 рублей.

Меньше всего будет стоить абиссинский колодец, который изготовлен полностью самостоятельно. Тут основные траты связаны с покупкой насоса и труб: 1 метр дюймовой трубы из оцинкованной стали стоит примерно 110 рублей. Общая стоимость самостоятельно устроенной скважины вряд ли превысит 7 тысяч рублей.

В любом случае при правильном монтаже скважина игла станет отличным источником воды, который прослужит длительное время.
