Бойлер косвенного нагрева – схема, принцип работы водонагревателя

Устройство

Принцип работы бойлера косвенного нагрева в большинстве случаев подразумевает размещение вводного патрубка в нижней части аппарата. Но есть модели, в которых такой блок располагается наверху, и тогда жидкость движется в направлении самой низкой точки. Насос, развивая выталкивающую силу, гонит теплоноситель по контуру. При этом, оказываясь среди более холодной воды, он сам отдает тепло. Обычно змеевик работает с одной порцией жидкости в несколько приемов.

Обнаружив, что температура змеевика совпадает с температурой внутри нагревательного блока, реле разобщает электрическую цепь, питающую насос. В момент, когда датчик зарегистрирует охлаждение воды до заданного значения, подача тока восстанавливается, и это позволяет насосу прокачивать горячую воду из котла в бак. Верхнее подключение змеевика к источнику теплоносителя считается наиболее выгодным в энергетическом отношении.

Преимуществом бойлеров косвенного нагрева перед другими моделями оказываются:

• заметно меньшие энергозатраты;
• повышенная генерируемая мощность;
• связанная с ней возможность подать теплую воду сразу нескольким потребителям;
• легкость монтажа и скорость прогрева жидкости.

Главный недостаток тоже связан с принципом работы устройства: оно накрепко привязано к реальному источнику тепла. Если таким источником сделали отопление, то в летние месяцы система будет неработоспособна. Компенсировать этот изъян могут встроенные ТЭНы, которые присутствуют практически в каждом бойлере. Аппараты с косвенным нагревом немного дороже, чем их простые электрические аналоги. Кроме того, увеличение длины магистрали и добавление дополнительного звена влечёт усиленный расход энергии.

Некоторые варианты расстановки даже позволяют ставить бойлеры КН и обычные газовые или электрические рядом, друг над другом, чтобы сократить занимаемое место. Теплообменник в аппарате делается из стали либо из латуни, конструкторы стараются максимально нарастить его поверхность. В дополнение к теплозащите изолирующими материалами иногда ставится кожух. Существуют модели с парой теплообменников, которые нагревают жидкость заметно быстрее обычных конструкций.

Системы с рециркуляцией имеют более сложное устройство. Они позволяют получать горячую воду немедленно при открытии кранов, а не через несколько минут после этого. В дополнение к стандартному набору компонентов потребуются:

• расширяющий бачок;
• выпускающий клапан;
• клапан обратного хода;
• предохранительное устройство.

Требуется тщательно продумать, где будет располагаться точка рециркуляции. Подводить холодную воду нужно будет в нижнее отверстие, а выброс горячей будет производиться сверху. Там же подсоединяется ведущая вниз труба теплоносителя. Подключение всех труб между собой достигается за счет переходников, а также кранов и клапанов

Важно: стоит сразу продумать всю систему отопления. Только при этом условии удастся обеспечить качественную рециркуляцию

Применение рециркуляции обеспечивает повышенную эффективность обогрева дома, КПД бойлера сразу вырастает на 30—35%. Для обвязки рекомендуется использовать высококачественные изделия, изготовленные из наиболее крепких материалов. Специалисты считают, что неприемлемо применение шлангов из гофрированной резиной и любых материалов, полученных методами порошковой металлургии. Опасаться шума не стоит: в системе используют насосы небольшой величины, которые работают без лишних звуков. Самая частая схема организации — с разделенными контурами на обогрев и на горячее водоснабжение.

Сервопривод в такой системе автоматически отключает подогрев отопительного контура, когда открыт водопроводный кран. Как только там вода достигнет заданной температуры, отопительная вода начинает прогреваться опять. В другом варианте ставятся два насоса: один обеспечивает рециркуляцию в греющем контуре, а другой — по периметру бойлера. Таким образом приоритет отдается нормализации температуры в нагревателе, и только затем автоматика занимается подогревом радиаторов. Нормальная работа подобной системы обеспечивается только при наличии термостата и устройства, переключающего режимы.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Преимущества и недостатки бойлеров косвенного нагрева

Как и любой другой агрегат, такой бойлер в чем-то лучше остальных водогреев, а в чем-то хуже. Оценив все достоинства и недостатки, вы сможете решить, оправданы ли такие затраты.

Достоинства

Какие же сильные стороны у бойлера косвенного нагрева.

1. Самый главный плюс косвенного нагрева – низкая себестоимость горячей воды. Никакой дополнительный источник расхода электричества или газа не подключается, поэтому и расход этих ресурсов практически не увеличивается. Дополнительная нагрузка на косвенный источник нагрева минимальная. В зимний период такой способ нагрева воды очень актуален.
2. В отопительный сезон бойлер косвенного нагрева дает возможность снизить нагрузку на электросеть, ведь для нагрева воды он использует энергию котла.
3. Возможность нагрева больших объемов воды.
4. Подача горячей воды на несколько точек.
5. Возможность использования альтернативных источников тепла: солнечного света, газа или электричества.
6. Отсутствие контакта теплоносителя с нагреваемой водой, поэтому внутренняя поверхность змеевика всегда взаимодействует с подготовленной водой с малым процентом солей.

Как видите, плюсов достаточно, фактически — это идеальная конструкция для обеспечения семьи горячей водой. Хотя есть и минусы, особенно в тех конструкциях, где используется только один косвенный источник.

Недостатки

Есть у такого бойлера и слабые стороны.

1. Стоимость такого агрегата достаточно высокая. Кроме того, нужно учитывать что она идет в нагрузку к стоимости системы отопления. Купить отдельно электрический накопительный водонагреватель или двухконтурный котел дешевле.
2. Нагрев воды происходит дольше, чем в электрических накопительных бойлерах. Чтобы нагреть 100 литров воды, понадобиться несколько часов, во время которых температура в отопительной системе будет несколько снижена.
3. Сама конструкция косвенного нагрева воды довольно громоздкая. Ее, как правило, устанавливают возле котла, иногда для этого нужно отдельное помещение. По крайней мере, нужно тщательно продуманное для этого место.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Различные схемы обвязки бойлера

Различают несколько основных способов обвязки устройства, которые бывают:

С двумя циркулярными насосами

Оба насоса предназначены для параллельной работы. Дин из них устанавливается на трубу отопления, второй – на тёплое водоснабжение. Их включение и выключение производится за счёт срабатывания тепловых реле.

Особенностью данного подключения есть необходимость установки обратных клапанов. Их монтируют после насосных устройств. Это нужно для предотвращения смешивания потоков в теплоносителе.

Подробно правильное расположение всех элементов такой обвязки можно рассмотреть на схеме:

Трехходовой клапан с сервоприводом

Сервоприводом называют элемент системы, отвечающий за управление работой трёхходовым клапаном. В случае с описываемым оборудованием, таким устройством выступает термореле, которое может быть составным компонентом главного нагревательного прибора или устанавливаться дополнительно.

Устроена такая система так:

• 1. Есть два контура: бойлерный
• отопительный

2. Когда в системе горячего водоснабжения понижается температура, термостат подаёт сигнал клапану.
3. Клапан переключает движение теплоносителя в сторону бойлера косвенного нагрева.
4. При достижении нужного теплового показателя термостат сигнализирует об этом клапану.
5. Происходит переключение подачи потока на отопительный контур.

На схеме показан способ обвязки с 3-х ходовым клапаном:

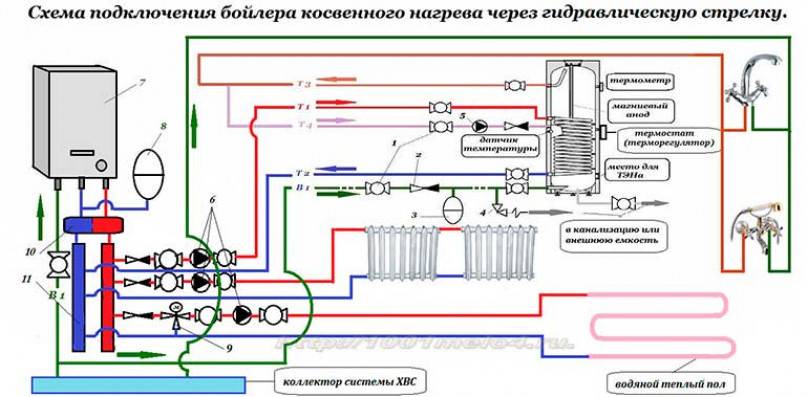

Способ с гидравлической стрелкой

Этот вариант применяется, когда присутствует несколько контуров. В состав могут входить контуры:

• бойлера косвенного нагрева;
• тёплый пол;
• основное радиаторное отопление.

Если не поставить при таком обустройстве системы гидравлическую стрелку, то нужно будет, вместо неё, ставить балансировочные вентили. Их установка буде необходима из-за разницы давления в разных контурах.

На рисунке показан план такой обвязки:

Метод возвратной рециркуляции в системе ГВС

Этот метод ускоряет подачу подогретой воды потребителю. Чтобы обеспечить такой вид обвязки, нужно присутствие в бойлере третьего входа для подключения к нему компонентов рециркуляции. Носитель, который нагнетает насос, проходит несколько циклов по магистрали, обеспечивая тем самым более эффективный нагрев воды внутри бойлера.

План такого обустройства представлен ниже:

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Параметры выбора бойлера косвенного нагрева

Большинство агрегатов косвенного нагрева устанавливается в домах с автономной отопительной системой – если такова отсутствует, покупать накопитель нет смысла, поскольку работать он не будет. Кроме того, аппарат немало стоит, поэтому приобретать его целесообразно, как минимум, для 2 точек разбора – для 1 лучше подойдет электрический проточный водонагреватель.

Перед походом в магазин, исходя из режима потребления, а также количества смесителей и пользователей, определяется оптимальный объем бака: для 1 человека достаточно будет емкости 80 л; для 2 или 3 людей – 80…120 л; для 4 либо 5 членов семьи – 120…200 л; для 6…8 жителей – 200…300 литров.

Для более точного подсчета учитываются расходы воды на бытовые нужды: принятие ванны и душа – 150 и 80 л; выполнение гигиенических процедур – 15 л; мытье посуды – 30 л; приготовление пищи – 15 литров.

1

При выборе, кроме объема бака, во внимание берутся и другие технические характеристики, большинство из которых увязаны между собой: мощность теплообменника (кВт), производительность (л/мин), временем нагрева (ч), максимальной температурой горячей воды (°С), рабочим давлением (бар)

При определении оптимальных показателей обязательно учитываются мощность котла и количество энергии, необходимой для эффективного функционирования системы отопления.

2. Бойлеры в своем большинстве совместимы с любыми котлами, независимо от вида топлива, на котором они работают. Но есть и исключения – в таких случаях дополнительно устанавливается специальный блок управления.

3. Вниманию подлежит площадь теплообменника, от которой вместе с объемом бака и мощностью зависит время нагрева. Естественно, чем крупнее змеевик (или бачок), тем быстрее вода достигает нужной температуры.

4. На качество жидкости и долговечность прибора существенно влияет внутреннее антикоррозионное покрытие стального бака. Самым популярным является эмалевое – оно недорогое, в то же время и не очень надежное, поскольку при большом перепаде температуры покрывается микротрещинами. Следующее по рейтингу – стеклофарфоровое, затем – титановое. Наиболее практичная емкость создается из нержавейки.

5. Дополнительная и не менее действенная защита бака изнутри – магниевый анод, который, имея низкий электрохимический потенциал, «перетягивает» окисление стальных стенок на себя. По ходу выполнения своей работы он изнашивается и требует замены примерно раз в 2 года.

6. Змеевик изготавливается из стали, меди и латуни. Два последних материала более предпочтительны – они дороже стоят, но проще чистятся и не ржавеют.

7. Эффективность агрегата во многом зависит от утеплителя – он располагается в полости между корпусом и внутренним баком и выполняет теплосберегающие функции. В его качестве используются поролон, минеральная вата, пенопласт, пенополиуретан.

Первый материал самый дешевый и наименее практичный, последний – дорогой, но вода в емкости с ним остывает не более чем на 2 °С в сутки.

8. Под агрегаты такого плана, тем более что они «привязываются» к отопительному котлу, необходимо продумано предусмотреть «посадочное» место.

Накопитель, объем которого составляет 200 л или меньше, крепится к несущей стене, причем, желательно, возле самого источника питания. При емкости прибора от 200 л установка выполняется на пол по такому же принципу – в непосредственной близости к котлу или даже под ним.

Современные косвенные бойлеры – это комбинированные аппараты, к которым подключаются дополнительные источники энергии. В результате ГВС функционирует не только в отопительный сезон, а 12 месяцев в год. При выборе, исходя из планов комплексного подогрева воды, проверяется наличие в конструкции фланца под ТЭН и второго теплообменника-змеевика.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Проточный водонагреватель

Преимущество проточника перед бойлером —  экономичность: нагрев воды для горячего водоснабжения происходит лишь при ее расходе. Для сравнения — бойлер объемом 80 литров тратит около 2 киловатт-часов в сутки лишь на компенсацию потерь тепла через теплоизоляцию бака.

Бойлер непрерывно рассеивает тепло через стенки корпуса

Как подключить водоснабжение к проточному водонагревателю электрическому?

Безнапорные проточные нагреватели могут подключаться:

Вместо лейки душа. В этом случае для регулировки напора воды используется кран смесителя. Это решение применяется при временном использовании проточника в период летних ремонтных работ на магистралях теплоснабжения;

Прибор подключен вместо лейки душа

• С установкой крана непосредственно на входном патрубке, и подключением к водопроводу жесткой или гибкой подводкой;
• Со стационарной установкой водоразборного крана. У автора статьи водонагреватель подключен именно так: кран установлен на полочку акриловой ванны, а резьба для гайки излива соединена с входным патрубком прибора гибким шлангом через переходник 3/4-1/2 дюйма.

Безнапорный проточник в доме автора статьи

Напорные  проточные электрические водонагреватели для горячего водоснабжения подключаются между водопроводами ХВС и ГВС без какой-либо дополнительной арматуры, или с отсекающими кранами на входе и выходе прибора. Предохранительный и обратный клапаны в данном случае не нужны: водонагреватель не хранит запас горячей воды, и ее потери при отключении ХВС можно не опасаться.

Подключение напорного Atmor In-line
