Что такое гидрострелка для отопления

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры. В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Гидрострелка для нескольких контуров

Для отопления нескольких контуров существуют разные конструкции гидравлических разделителей.

Схема использования гидрострелки в отопительной системе с несколькими контурами

Как видно из рисунка, в такой конструкции вода поступает из котла к гидрострелке и возвращается в него по двум патрубкам, а отводится в систему – по нескольким. Такая схема подключения позволяет разделить контуры отопления и подавать на каждый контур воду с разным температурным градиентом.

Если сделать устройство по этому принципу, то при его работе будет происходить следующее:

Горячая вода из трубы (Т1) поглотится трубой (Т2), при расходе Q1=Q2.
Если Q1=Q2 вода, попадающая в трубу (Т3) по температуре становится равной температуре труб (Т6), (Т7), (Т8), а разница температур между (Т3) и (Т4) при этом не значительна.
Если Q1=Q2+Q3•0,5, происходит следующее: температура Т1=Т2, Т3=(Т1+Т5)/2, Т4=Т5.
Если Q1=Q2+Q3+Q4, то Т1=Т2=Т3=Т4.

Как видно, такая схема подключения имеет ряд недостатков и не может разделять контура отопления качественно с нужным температурным градиентом.

Для того чтобы правильно распределить температуру по контурам, используют такую схему соединения:

Схема гидрострелки для правильного распределения температуры по контурам

При запитывании по этой схеме необходимо соблюдать некоторые условия для правильной работы устройства:

Трубопровод (Т1) должен располагаться выше трубопровода (Т2).
Труба (Т9) должна находиться строго посередине между трубами (Т3) и (Т4).
Трубопровод (Т10) и (Т5) между собой должны располагаться на расстоянии не менее 20 см.
Труба (Т5) должна располагаться выше труб (Т6), (Т7) и (Т8), для того чтобы вода, поступающая из этих труб, перемешивалась перед подачей в трубу (Т5).
Расстояние между трубами (Т2), (Т3) и (Т4) должно быть по возможности одинаковым.

При такой схеме работы температуру в контурах можно выровнять с помощью балансировочных клапанов на трубопроводах (Т1), (Т9) и (Т10). Это особенно хорошо для бойлера, которому необходимо подать самую высокую температуру теплоносителя для теплого пола с самой низкой температурой.

Вместо балансировочных клапанов, так как они слишком дороги, можно использовать обычные вентили с плавным регулированием.

Можно также подсоединить контура по такой коллекторной схеме:

Коллекторная схема подсоединения гидрострелки

При такой схеме подсоединения температурный напор также регулируется балансировочными клапанами, но не в таких пределах, как по предыдущей схеме. При этом диаметр коллекторов должен быть достаточно большим для равномерного распределения теплоносителя.

Особенности и принцип действия гидрострелки

Гидроразделитель часто используют для распределенной системы, в проекте которой предусмотрено использование нескольких насосов. Благодаря этой детали удаётся обеспечить необходимый уровень расхода для теплоносителей. Простыми словами, данная деталь позволяет осуществить развязку в работе насосной станции.

Например, в радиаторных батареях, системе теплых полов, накопительном бойлере. Чтобы не нарушать производительность отопительного котла необходимо правильно подобрать гидроразделитель, чтобы основной насос в зоне котла мог перекачивать большой объём теплоносителя.

Ознакомимся на нескольких примерах с предназначением гидрострелки в отопительной системе.
В них будут использовать нескольким насосов. Каждый механизм отличается разной работоспособностью и производительностью.
Один из них может быть мощным, а другой наоборот. Монтаж всех насосов осуществляют в зоне коллекторного узла.
Здесь они связанные друг с другом гидравлически. Во время включения мощного насоса, все другие модели будут оставаться без нужного уровня теплоносителя.

Для предотвращения подобных ситуаций необходимо использовать гидрострелку. В другом случае все насосы можно расставить на большом расстоянии друг от друга и избежать перегрузки центрального механизма.

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно

Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

сталь с небольшим количеством углерода;
полипропилен;
нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

полипропиленовая труба соответствующего диаметра;
несколько тройников для патрубков;
две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

полипропилен можно легко покрасить термостойкой краской с наружной стороны;
пластиковые модели значительно дешевле металлических аналогов;
КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
стабилизация давления в системе;
останавливает гидроудары и предотвращает выход из строя всей системы;
экономит топливо, повышает производительность котла;
работа может происходить с котлами до 35 кВт максимальной мощности;
в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз. Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий. Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается. Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

Резьба на сгонах должна быть хорошо прорезанной и симметричной.
Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Как работает гидрострелка

Специалисты утверждают, что система отопления с гидрострелкой может иметь несколько режимов работы. На рисунке показана схема. В одном случае насос в области котла будет прокачивать оптимальный уровень теплоносителя, чтобы система отопления работала в бесперебойном режиме. Такой вариант встречается достаточно редко.

Дело в то, что современные системы отопления способны самостоятельно подстраивать температуру теплоносителя в зависимости от погодных условий.

Во втором режиме гидрострелка позволяет добиться большей мощности в работе котлового насоса.
Такая ситуация считается опасной для всей системы.
Добиться этого эффекта можно в случае, если насосы были подобраны неправильно.
Котловой насос будет иметь минимальную мощность.
Чтобы добиться необходимого уровня расхода в контур с горячим теплоносителем от основного котла будет поддаваться холодный теплоноситель из обратки.

В третьем режиме работы котловой насос будет подавать большой объём теплоносителя. Однако контуры могут не требовать такого уровня. В данном случае большая часть горячего теплоносителя будет возвращаться в нагревательный котел. В итоге температура от поступающего теплоносителя будет подниматься, а насос будет работать в щадящем режиме.

Устройство гидрострелки

Теперь рассмотрим устройство гидрострелки. Прибор имеет незамысловатую конструкцию. Есть агрегаты разного размера и конфигурации, но все они отвечают определенным правилам. В продаже можно найти модели, которые объединяют разделитель и коллектор.

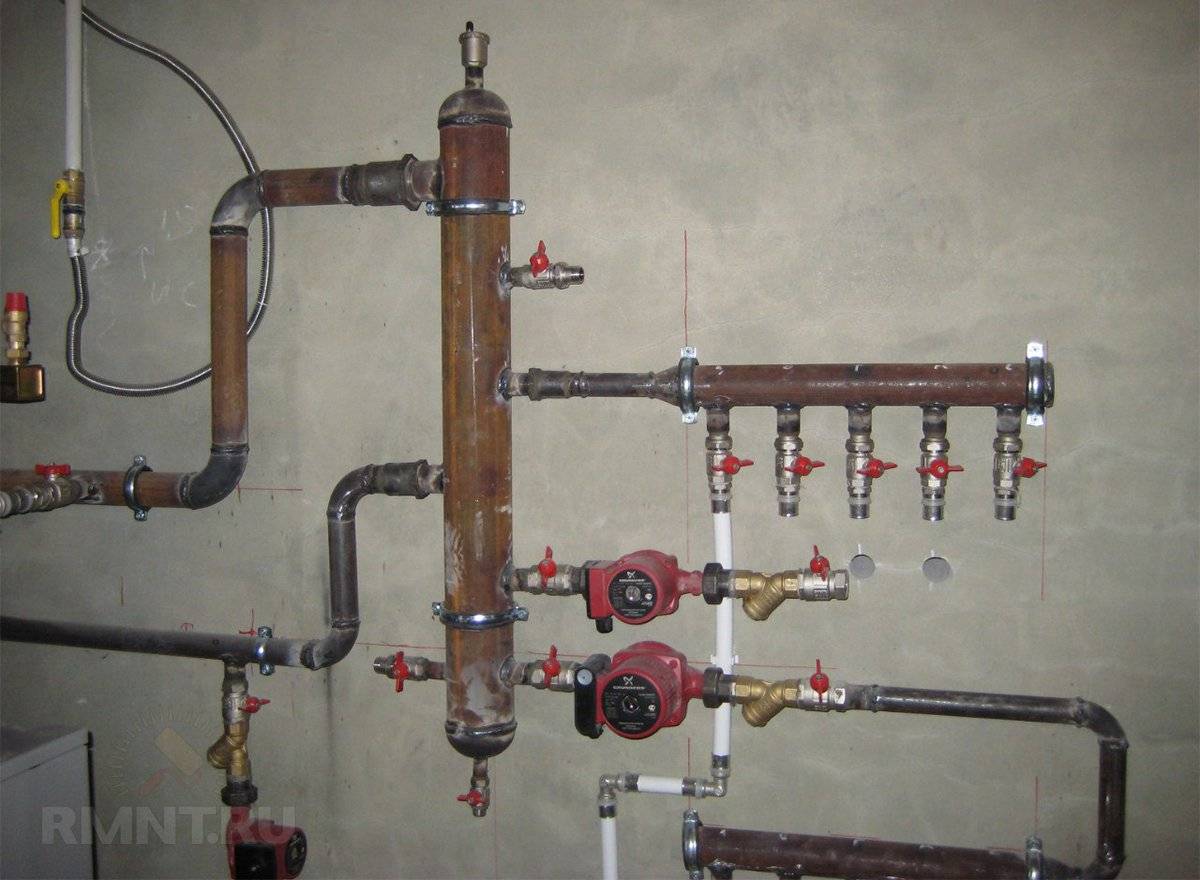

Гидрострелка – это прибор в виде цилиндрического корпуса с отходящими от него патрубками. Его несложно сделать самостоятельно. Классическое расположение гидроразделителя вертикальное, но оно не является обязательным. Просто при вертикальном расположении удобней отводить воздух и собирать твердые взвеси. Гидравлический разделитель – это не обязательно сварная конструкция. Прибор можно сделать из полипропилена или медных труб.
