Регулятор тяги для твердотопливных котлов: как выбрать механическое устройство, управляющее заслонкой котлоагрегата, принцип его работы, лучшие модели и их цены, установка и калибровка

Как настроить регулятор тяги и другие компоненты для твердотопливных котлов

Твердотопливный котел в схематичном виде

Указанные способы помогают настроить температурные показатели и тягу аппарата. Они таковы:

  1. Агрегат нагревается до +80°C.
  2. С помощью установочной рукояти, на контроллере тяги ставится температура, отражающаяся на котловом термометре.
  3. На воздушной заслонке натягивается цепочка. Заслонка должна принять такую позицию, чтобы котёл смог достичь нужной температуры. При таких условиях пустота между заслонкой и корпусом варьировалась в диапазоне 2–50 мм.
  4. Проверяется контроллер тяги на иных температурных данных: в настройках задаётся параметр 90°C. Нужно выяснить, как контроллер будет поддерживать этот параметр. Когда на выход из котла параметр достигнет 95°C, контроллер должен закрыть заслонку зазора 2–5 мм. Если в котле устроен ограничительный винт, он будет мешать закрытию заслонки. С помощью него настройте зазор.
  5. Действие для котла с двумя контурами. Откалибровав контроллер тяги, задайте нужные температурные параметры на выходе из аппарата, в пределах 85°C.

Развитие КПД такого котла

КПД этого котла в основном определяется видом топлива и его конструкционными спецификами.

Например, когда горит уголь, дрова или паллеты, образуется множество тепловой энергии. Огромное влияние на КПД оказывает и технологический способ сжигания топлива в соответствующем отсеке, и вид отопительной системы.

При сжигании антрацита, каменного угля и торфяных брикетов средний КПД: 70–80%. При сжигании паллет — до 85%. При горении гранул, отмечается высокая эффективность работы и невероятный объём тепловой энергии.

Если ваш котёл на твёрдом топливе со временем нуждается в развитии КПД, можно для понимания изучить инструкцию. Обычно производители указывают рядовые способы. Но со временем они работают крайне слабо. И сегодня большую славу завоевал такой метод увеличения КПД твердотопливных котлов: монтируется ещё один тепловой обменник. Он должен снимать тепловую энергию с летучей продукции горения.

Перед монтажом обязательно выясните температурные данные дыма на выходе. Для этого используйте мультиметр. Его позиция — в середине дымохода. Сведения о потенциальном объёме тепла, который можно получить, помогут рассчитать площадь дополнительного теплового обменника.

Дальнейший алгоритм операций таков:

  1. В топочную камеру грузится определённое количество дров.
  2. Определяйте, как долго будет прогорать именно это количество топлива.

Пример: загружено 14,2 кг дров. Продолжительность их горения — 3,5 часа. Параметр дыма на выходе — 46С.

За час сгорело 4,05 кг дров. Это результат такого вычисления: 14,2: 3,5.

Чтобы рассчитать объём дыма, оперируйте общим значением — 1 кг дров приравнивается к 5,7 кг газов дыма. Дальше предыдущий результат 4,05 умножается на 5,7. Получается 23,08. Это масса летучей продукции горения. Отталкивайтесь от этого значения для других расчётом объёма тепловой энергии, которая пригодится для нагрева нового, присоединённого теплового обменника.

Зная параметр теплоёмкости летучих нагретых газов (это 1,1 кДж/кг), можно вычислять мощь теплового потока. Это нужно при снижении параметре дыма до 160 С (с 460 С).

Здесь работает следующая формула

Так выводится точный параметр дополнительной мощи. Её создают продукты горения. Получается так: q = 8124/3600 = 2,25 кВт. Это приличный показатель. Он может кардинально усилить эффективность вашего котла.

Обладая сведениями о том, сколько энергии тратится попусту, внедрение второго теплового обменника вполне разумно. Создаётся новая тепловая энергия. Растёт как КПД котла, так и всей отопительной системы.

Видео: подробнее про КПД для твердотопливного котла

Настройка, а также увеличение КПД для любого автономного устройства — это не всегда сложное, но очень ответственное мероприятие. Где не должно быть и намёка на сомнения. Поэтому при сложностях, возникающих в процессе доработки или даже ремонта желательно получить консультацию мастера по этому классу оборудования.

Регуляторы тяги для котлов существующие типы и их отличие

Существует множество способов поддержания заданной температуры в топке. По принципу действия, конструкции регуляторов делятся на два типа:

Механический регулятор тяги

Принцип действия основан на способности некоторых материалов расширяться и сжиматься при изменении внешней температуры.

Датчик и механизм привода объединены в одном корпусе. Регулятор горения котла устанавливается в верхней части топки (1), где температура достигает максимального значения. Датчик представляет собой герметичную емкость со штоком.

Внутри жидкость, которая меняет объем под воздействием температуры (2). На шток давит пружинный механизм, соединенный с рычагом управления заслонкой (3). В холодном состоянии шток максимально утоплен, под давлением пружины.

Рычаг (3) находится в верхней точке. С помощью цепи (4) рычаг соединяется с воздушным клапаном (зольной дверцей). Клапан (5) находится в открытом состоянии, насыщенный кислородом воздух (6) поступает в топку. Топливо горит с максимальной интенсивностью.

При повышении температуры, жидкость в датчике расширяется, и преодолевает давление пружины. Рычаг (3) начинает опускаться, и цепь (4) закрывает воздушный клапан (5). Тяга уменьшается, интенсивность горения снижается. Цикл повторяется постоянно, вслед за колебаниями температуры.

Популярное: Выбор плиткореза, ручной или электрический. За что стоит переплачивать?

С помощью винтового регулятора (7) можно корректировать силу сжатия пружины, устанавливая порог срабатывания датчика.

Следующий вариант механического регулятора использует биметаллическую пружину.

Под воздействием температуры, пружина (1) меняет положение штока (2). Он в свою очередь двигает управляющий рычаг (3). Как и в первом варианте, заслонкой управляет цепь (4). Эта конструкция также может настраиваться: с помощью винтовой рукоятки (5) меняется усилие на пружине.

В обоих случаях грубая калибровка производится перестановкой звеньев цепи в точке крепления (ее можно удлинить или укоротить).

Преимущества механических регуляторов в их автономности. Достаточно один раз отрегулировать температуру: синхронизировать угол открывания клапана, и можно не беспокоиться за тягу в котле. К достоинствам можно отнести и невысокую стоимость.

Есть и недостатки:

  • Датчик работает на основании температуры в топке, нет связи с реальной температурой в помещении. То есть, регулятор работает условно. При изменении погодных условий (когда температуру теплоносителя можно снизить), приходится заново калибровать регулятор тяги.
  • Главная проблема – невысокая точность и инертность. Это конструктивная особенность, улучшить показатели невозможно.

Вне зависимости от конструкции, большинство механических регуляторов выглядят так:

Электронный регулятор тяги

Для любителей полной автоматизации и высокой точности управления – предлагаются электронные блоки управления. Автоматический регулятор тяги отслеживает не только температуру в топке, но и контролирует теплоноситель. Можно настроить модуль на температуру воздуха в помещении.

Базовая конфигурация включает в себя блок управления, оснащенный датчиками температуры, и вентилятором. То есть, кроме регулирования естественной тяги (с помощью заслонки), можно гнать кислород принудительно. Это повышает эффективность горения, особенно при неблагоприятной погоде.

В зависимости от комплектации (соответственно и стоимости), электронный регулятор оснащается различным количеством датчиков. Меняются и функции: можно запрограммировать экономный режим, или напротив: быстрый прогрев помещения. Например, если вы приехали зимой на промерзшую дачу.

Вам остается лишь подбрасывать топливо (некоторые датчики подают сигнал, когда дрова или уголь заканчиваются). Есть даже системы автоматической подачи твердого топлива, но это тема другой статьи.

Популярное: Строительный фен: покупать, или сделать своими руками?

Преимущества очевидны: высокая точность, возможность контроля за температурой в помещении, множество дополнительных функций. Есть возможность усилить тягу с помощью вентилятора. Можно подключить к модулю управления циркуляционный насос теплоносителя.

Недостатки:

  • Разумеется, стоимость. За удобства придется доплатить.
  • Еще одна серьезная проблема – энергозависимость. Если пропала электроэнергия – вся эта интеллектуальная система перестает работать. Можно подключить источник бесперебойного питания, но это еще больше увеличит стоимость комплекта.

Принцип работы

Основную роль в конструкции регулятора тяги исполняет термостатический элемент, размещенный внутри корпуса цилиндрической формы. Он имеет механическую связь с рычагом, который, в свою очередь, прикреплен цепочкой к заслонке отдушины.

Термостатический элемент представлен в виде герметичной колбы, которая заполнена термочувствительной жидкостью, обладающей способностью расширяться под воздействием температуры.

Сам элемент расположен в нижней части корпуса, которая попадает при установке внутрь рубашки и имеет прямой контакт с нагреваемым теплоносителем. Контроль сгорания топлива, в этом случае, осуществляется путем регулировки положения задвижки поддувала.

  1. В процессе сжигания топлива происходит нагрев теплоносителя, который воздействует на термостатический элемент. Тот, в свою очередь, преодолевает сопротивление возвратной пружины и приводит в действие исполнительный механизм.
  2. Опускаясь, рычаг послабляет цепочку, открепленная заслонка опускается, уменьшая сечение отверстия подачи воздуха. При сокращении притока воздуха к топке процесс сжигания замедляется.
  3. Когда происходит понижение температуры теплоносителя, то все действия происходят в обратном порядке. В результате заслонка поднимается, возобновляя приток воздуха к топке.
  4. Цикличность регулировки притока воздуха к топке происходит непрерывно до момента полного сгорания топлива. В этом случае термостатический элемент полностью освобождает возвратную пружину, которая открывает задвижку на подаче воздуха максимально.

В торце терморегулятора предусмотрена рукоятка настройки, которая способна ограничивать амплитуду движения рычага, регулируя перемещения заслонки. Это позволяет осуществлять контроль температуры теплоносителя. Принцип работы газового котла не позволяет применять данные приспособления.

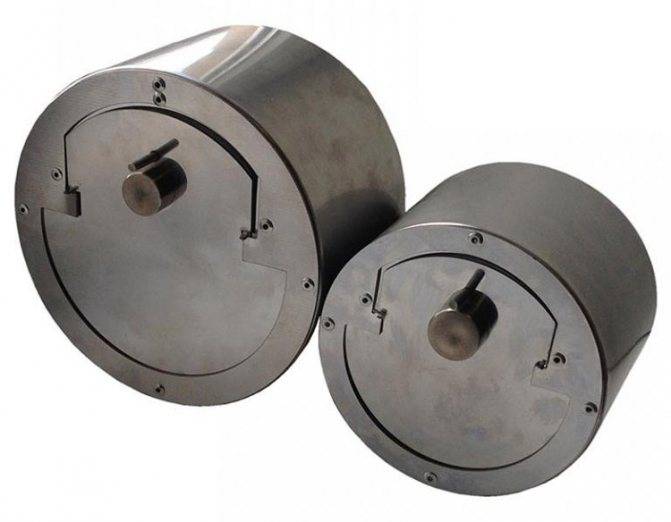

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

  • Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
  • Электроды по нержавейке диаметр 4 или аргон для газосварки.
  • Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

  • Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
  • Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

  1. Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
  2. Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
  3. Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
  4. На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
  5. На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
  6. Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
  7. В нижней части заслонки сверлят отверстие под регулирующий болт.
  8. В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
  9. Устанавливают заслонку на корпус.
  10. Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Как работает регулятор тяги

Главная деталь регулятора воздуха – механический термоэлемент, помещенный в цилиндрический корпус. Через рычаг и цепочку он регулирует подъем воздушной заслонки на дверце зольника.

Устройство представляет собой герметичную колбу, наполненную термочувствительной жидкостью, сильно расширяющейся при нагревании. Колба стоит внутри корпуса, который вкручивается в гильзу водяной рубашки котла и контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:

Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:

  1. При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
  2. Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
  3. Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
  4. Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

Ограничитель тяги работает по обратному принципу – чем выше температура воды в котловом баке, тем сильнее прикрывается заслонка

Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается предельная температура теплоносителя.

Место установки вентилятора зависит от конструкции ТТ-котла. Нагнетатель крепится к проему дверцы зольника (вместо заслонки) либо к специальному фланцу на верхней панели отопителя

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

  1. Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
  2. Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.


Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа) Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Как настроить регулятор после установки

Для того чтобы правильно настроить прибор после его установки необходимо в точности следовать пошаговой инструкции:

  1. Дверцу котла открыть и не закрывать цепочкой. Это делается для того, чтобы впустить воздух.
  2. Винт-фиксатор на регулировочной рукоятке ослабляется.
  3. Рукоятка вставляется на необходимый температурный режим, к примеру, 65С.
  4. Ведется наблюдение за термометром на твердотопливном котле после того, как отметка достигнет 65С необходимо присоединить цепной провод к заслонке. Главное, полностью не закрывать заслонку. Она всегда должна находиться приоткрытой на пару миллиметров.
  5. Затягивается винт-фиксатор.

Важно! У цепочки есть свободный ход, но он не должен превышать 1 мм. После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть

Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы

Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы

После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы.

Уголь или дрова угасают постепенно поэтому твердотопливным термогенераторам необходимо чуть больше времени для остывания, чем другому аналогичному оборудованию.

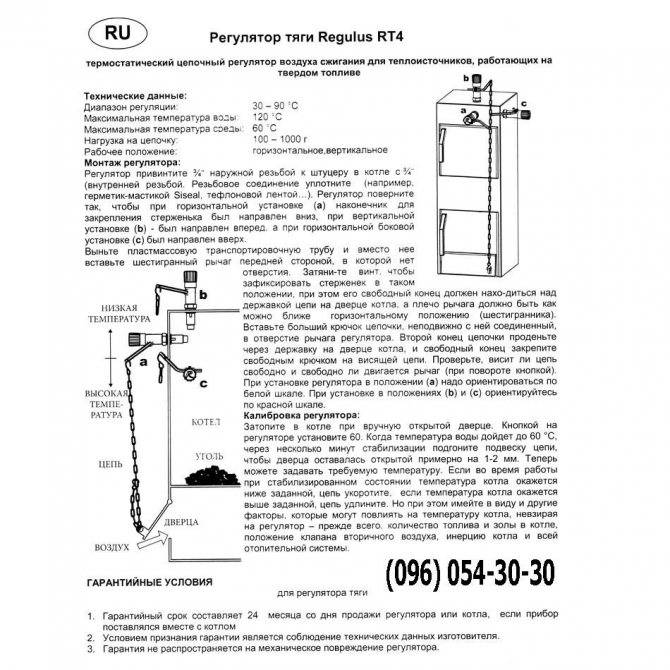

Установка и калибровка регулятора тяги

Как правильно установить регулятор тяги

Монтаж по инструкции производится при слитом теплоносителе в отопительной системе. Рычаг отсоединяется, а регулирующий механизм вкручивается по резьбе в посадочное место. Для запаковки резьбы применяются уплотнители в виде нитей, пакли, других подобных материалов, используется лента фум. Направление наконечника на приводе определяется в соответствии со схемой в техническом паспорте, рычаг встраивается и крепится винтом.

При горизонтальном положении крепежный элемент располагается вверху и показания нагрева определяются по красной шкале. При вертикальном монтаже винт ставится сзади, и температура читается на желтой шкале.

Настройка проводится на работающем отопительном агрегате при температуре +60°С:

  • цепь вставляется в отверстие тела рычага, но к заслонке не присоединяется, дверца ставится в открытую позицию для доступа кислорода;
  • фиксирующий винт расслабляется на координирующей рукоятке;
  • на шкале выставляется требуемая температура;
  • цепочка присоединяется к заслонке в тот момент, когда будет достигнута установленная температура.

Для чего предназначен стабилизатор

Полноценная работа дымохода и качественная тяга напрямую зависят от погодных условий и времени года. Например, при резких перепадах температуры зимой и в ветреную погоду в дымоходе тяга воздуха существенно повышается. При этом для поддержания нормальной температуры в помещении требуется расходовать больше топлива, что ведет к снижению эффективности работы всей дымоотводной системы. В этом случае отличным помощником станет стабилизатор – регулятор тяги в дымовой трубе, способный поддерживать оптимальные величины, не допуская их повышения. Соответственно, отопительное устройство будет функционировать более эффективно и слаженно.

Кроме погодных условий, на качество тяги оказывает большое влияние атмосферное давление, которое в свою очередь может резко меняться в зависимости от погодных условий, времени суток, года, местоположения дома. Давление существенно снижается в сырую пасмурную погоду, что часто происходит в марте-апреле, стабилизируется ближе к осени, держится в пределах нормы в ясные прохладные дни. Тем не менее разница при перепадах атмосферного давления может доходить до 90 Па, что влияет на исправность дымовой трубы. Потому без качественного регулятора в этом случае не обойтись.

Рабочий кабинет на балконе

Если вам приходится часто работать дома, то наличие отдельного рабочего места – обязательное условие плодотворного и эффективного труда. Нужен отдельный уголок, на котором вас не будут постоянно отвлекать, и где вы сможете сосредоточиться, и балкон подходит для наших целей как нельзя кстати.

Если вам для работы не нужно отгороженное пространство, а требуется только оборудованное место, то вариант на фото ниже подойдет как нельзя лучше. Перегородка почти полностью убрана, а стеллажи, сделанные как обрамление для окна, позволят создать маленькую домашнюю библиотеку или хранить требуемые для работы материалы. Это достаточно оригинальное решение, которое отличается грамотной организацией пространства;

Рабочий кабинет на балконе

Если вам для работы нужен только стул и стол для ноутбука, то есть смысл использовать пространство как жилое и только при необходимости превращать его в рабочее. В этом случае лучше всего объединить лоджию и студию и использовать компактный стол и передвижной стул, чтобы их можно было задвинуть в уголок, когда они не нужны;

Рабочий кабинет на балконе

Если же вы много и часто работаете дома, то лучшим решением станет оборудование отдельного кабинета, в котором будет дверь, чтобы у вас было отдельное пространство. Оборудовать помещение вы можете так, как вам нужно, главное, чтобы вам было удобно располагаться, под рукой были все необходимые материалы, а также обеспечивалось качественное освещение.

Регулятор тяги – его значение для твердотопливного котельного оборудования

Работа нагревательного прибора с открытой и закрытой камерой сгорания, на 90% зависит от состояния тяги в отопительной системе. Чем стабильнее параметры тяги, тем отопительный агрегат лучше работает. Под действием тяги в топочной камере лучше горит твердое топливо, продукты горения легко улетучивается через дымоход. При нормальной тяге топливо горит интенсивнее, улучшается теплообменные процессы, соответственно повышается КПД котельного оборудования.

Несмотря на то, что сегодня большая часть моделей нагревательных аппаратов на твердом топливе оснащены автоматикой, самыми действенными и эффективными по-прежнему остаются механические приспособления контроля и регулировки. Энергозависимость самый главный недостаток автоматики твердотопливного котла. Нет в доме электричества, сел аккумулятор, питающий ИБП, котел становится неконтролируемы. Приспособление с механическим приводом, установленное на котел и настроенное в соответствии с заданными параметрами температуры, котла, способно полностью контролировать интенсивность горения.

Главные преимущества, которыми обладает механический терморегулятор тяги следующие:

  • простейшая конструкция и надежная работа в отличие от автоматических устройств, снабженных электроникой;
  • энергонезависим (автоматический регулятор тяги требует бесперебойного электропитания);
  • удобная и понятная установка приспособления;
  • невысокая стоимость.

Несложная конструкция и принцип действия позволяют такое устройство сделать своими руками, установить и настроить. Механизм имеет научно-техническое название – терморегулятор для котла. Что бы получить максимально возможный эффект от действующего нагревательного агрегата, достаточно правильно осуществить монтаж терморегулятора. Последующая калибровка приспособления осуществляется в соответствии с основными функциями вытяжной вентиляции и заданных температурных параметров.

Можно ли обойтись без регулятора?

Твердотопливный котел — это не печь, при бесконтрольном горении ему ничего не стоит закипеть. В результате — разрушение обшивки водяной рубашки и взрыв. Отсюда ответ на вопрос: дровяные источники тепла могут спокойно функционировать без регулятора тяги лишь при условии совместной работы с буферной емкостью — теплоаккумулятором. Тогда излишки теплоты уйдут в емкость и теплоноситель не закипит никогда. В остальных случаях автоматический регулятор нужен и вот почему:

  • из соображений безопасности;
  • для поддержания невысокой температуры теплоносителя;
  • для увеличения длительности горения путем ограничения подачи кислорода в топку.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

  • Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
  • Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
  • Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
  • Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Технические характеристики

Основные детали выполнены из латуни для защиты от высоких температур

Планируемая температура эксплуатации отопительного агрегата включается в диапазон настройки с запасом в две стороны. Соединительная резьба на механическом регуляторе должна соответствовать параметру витков на месте стыковки с котлом. Вес заслонки не должен превышать силу подъема рычага, иначе дверка не сдвинется с места, в таком случае выбирается опорная деталь с большим усилием.

Характеристики механизма:

  • корпус выполняется цельнометаллический из хромированной латуни;
  • ручка изготавливается из смолы с высоким показателем термостойкости;
  • цепь изготавливается из оцинкованного металла;
  • используется высокочувствительный восковой термоэлемент;
  • температура выставляется в диапазоне +30 – +100°С;
  • соединительная цепь длиной до 1,2 м;
  • полезная сила цепи составляет 0,85 – 1,2 кг;
  • рычаг имеет длину 0,12 – 0,14 м;
  • угол поворота рычага 100 – 150°;
  • подсоединяется к агрегату конической резьбой ¾ дюйма;
  • максимальная температура воды +120 – +130°С.

Принцип работы и преимущества установки стабилизатора

Как только в дымоотводящей системе сила тяги становиться больше оптимального значения, клапан устройства открывается и снижает давление за счет поступающего из помещения воздуха, и который при смешении с дымовыми газами понижает их температуру. Вследствие этого термическая подъемная сила падает, а при получении оптимального значения клапан вновь закрывается.

Данный способ считается наиболее простым и в то же время довольно эффективным, и который позволяет добиться равномерного горения, энергосбережения и экономии топлива. Также к преимуществам установки стабилизатора следует причислить следующее:

  • безопасность эксплуатации дымоходной системы;
  • продление срока эксплуатации дымохода;
  • снижение уровня выбрасываемых в атмосферу вредных веществ;
  • благодаря постоянно приоткрытому клапану стабилизатора увеличивается циркуляция воздушного потока;
  • возможность работы стабилизатора, как при естественной тяге, так и принудительной;
  • процесс горения топлива происходит равномерно, а дымоход при этом не перегревается;
  • при сильных порывах ветра обеспечивается гашение резких перепадов тяги;
  • запах гари не проникает в помещение;
  • возможность использования старых дымоходных систем с новыми низкотемпературными котлами;
  • предотвращение теплопотерь;
  • экономия топлива составляет до 15%.
