Устройство и принцип работы датчика тяги газового котла

Конструкция и принцип действия датчика

Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.

Основой практически любого сенсора контроля тяги газового котла выступает биметаллический элемент, меняющий форму при изменениях температурного фона. Фактически это простая биметаллическая пластина, которая изгибается при нагреве или охлаждении.

Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.

Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.

Так, существуют и применяются на практике два типа газовых котлов:

  1. Конструкции, оснащённые простым дымоходом (с естественной тягой).
  2. Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).

Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.

Устройства для котлов с естественной тягой

В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.

Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.

Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода

Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.

Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.

Конструкции датчиков турбинных котлов

Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.

Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.

Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:

  • контакт COM;
  • нормально открытый (NO);
  • нормально закрытый (NC).

Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.

Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока

Неожиданная проблема — тактование котла.

Как известно, если постоянно включать и выключать без веской причины какое-либо устройство — оно быстро выйдет из строя. Именно такая участь чаще всего постигает автоматические газовые котлы. Автоматика не в силах приспособиться к переменчивым условиям, каждые 10 (а то и 5) минут активирует подогрев. Техника не выдерживает таких скачков и буквально сгорает за несколько месяцев. Как ни странно, особенно это явление коснулось настенных газовых котлов, чувствительных к перепадам температуры.

Такое явление быстро укоренилось среди пользователей газовых котлов и мастеров под названием «тактование» — слишком частое повторение цикла нагрев-охлаждение.

Основные причины срабатывания

Выделяют ряд основных причин, по которым может сработать контроллер независимо от типа камеры сгорания, которая установлена в газовой установке.

Не стоит абсолютно полагаться на работу датчика. Поэтому, если есть возможность, лучше заранее предусмотреть негативные варианты развития событий и устранить причину их возникновения.

Порывистый ветер

Чтобы порыв ветра не гасил горелку, специалисты рекомендуют устанавливать стабилизатор. Его монтируют в месте выходного патрубка.

Неправильная установка

Если при монтаже были допущены ошибки в расчетах или установке. Производят контрольные замеры и проверяют правильность установки котла и дымохода. Высоту отвода рассчитывают в зависимости от расположения трубы от конька. Специалисты рекомендуют размещать ее по центру кровли. Оголовок располагают выше конька на 50 см.

Отключение вентилятора

Отключение вентилятора останавливает приточную вентиляцию, и угарный газ не выводится на улицу. В этом случае выявляют причину остановки работы вентиляционной системы.

Специалисты рекомендуют производить сезонный профилактический осмотр отопительного прибора осенью и весной. Работа котла без термореле не рекомендована.

Некачественная тяга

Некачественная тяга – основная причина, по которой может сработать контролирующий датчик. Такая проблема может возникнуть из-за неправильной конструкции котла и выводной системы. Например, некачественную тягу может вызвать дымоход с неверно рассчитанными габаритам, если речь идет о котле с естественным выводом продуктов горения, или вентилятор, работающий не на нужной мощности, если дело касается котла с принудительной тягой.

Стоит также проверить целостность выводной системы. Если части трубы плохо соединены между собой, величина силы тяги изменится.

Обратная тяга

Обратная тяговая сила – разновидность некачественной тяги. Она образуется, если в выводной системе появляется так называемая воздушная пробка. При ее наличии газы, которые должны выйти через выводную систему на улицу, возвращаются обратно в газовую установку из-за того, что не могут преодолеть воздушную пробку.

Эта проблема может возникнуть из-за плохой теплоизоляции (герметичности) труб выводной системы. Как только герметичность трубы нарушается, образуется перепад температур, который провоцирует появление воздушной пробки.

Засорение дымохода

Изменение тяги может произойти и по причине засорения дымохода. Если его выход плохо огражден от внешних воздействий, то в него может попасть, например, листва. Но даже хорошая защищенность выходного отверстия не гарантирует его чистоту. Птицы могут свить гнездо на теплом месте и тем самым повлиять на тягу. Но даже отсутствие птиц не гарантирует хорошей тяги, потому что выходная система может загрязняться собственной сажей.

Выход из ситуации один – регулярно чистить дымоход не только для устранения проблем, но и для профилактики их возникновения.

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

  • в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ;
  • в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

  • изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме;
  • обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок;
  • засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка;
  • сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.

Что это такое и зачем он нужен

Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.

Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.

Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.

Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.

Что влияет на тягу

Причины изменчивости тяги:

  • Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
  • В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
  • В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
  • На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

Устройство и принцип работы

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.

Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

  1. Увеличивается безопасность эксплуатации отопительного оборудования.
  2. Устраняются резкие изменения тяги при сильном ветре.
  3. Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
  4. В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
  5. Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
  6. Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.

Признаки необходимости замены

Датчик – составная часть газовой системы. Он, несмотря на свою высокую надежность, спустя длительное время использования может прийти в негодность. Его рано или поздно нужно будет заменить. Что будет, если этого не сделать, описано выше.

На необходимость замены контроллера могут указывать следующие признаки:

  1. Установка постоянно отключается при отсутствии неисправности выводной системы.
  2. Генератор теплоты работает с периодичностью 20-30 минут, после чего деактивируется, а повторно включается только после полного остывания.

Если один из этих признаков проявляется, следует либо вызвать ремонтную службу, либо проверить датчик на исправность самостоятельно.

Работу датчика газового котла в отопительной системе можно проверить одним из далее описанных способов:

  • необходимо установить зеркало рядом с местом крепления датчика. А если котел находится в активном состоянии, а поверхность стекла запотевает, значит, датчик неисправен;
  • если закрыть заслонку выводной системы наполовину, то котел в рабочем режиме должен моментально отключиться, так как тяговая сила будет недостаточная. В случае, если этого не произошло, датчик работает некорректно и нуждается в замене.

Есть еще один, менее точный, но все же довольно эффективный способ проверки исправности датчика. Необходимо перевести котел в режим горячего водоснабжения и открыть воду на полную мощность. Если в этом случае теплогенератор отключится, то с большой долей вероятности датчик не работает. Точность метода проверки составляет 95%.

Котел может отключаться, даже если контроллер работает исправно. Дело может быть в сбое работы других устройств внутри котла.

Для решения любой возникшей проблемы нужно обязательно обратиться к специалистам газовой службы и ни в коем случае не пытаться исправить поломку самостоятельно.

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

  • показатель минимальной высоты от поверхности пола достигает 150 см;
  • максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления

Пошаговый процесс установки:

  1. После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
  2. Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
  3. К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

  1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
  2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.


Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

  1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
  2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
  3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

  • поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
  • на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.


Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Виды датчика тяги газового котла

Существует две разновидности газовых котлов. Первая это котлы с естественной тягой, а вторая это оборудование с принудительной тягой. Каждый из видов нуждается в своём виде приборов.


Открытая камера сгорания в совокупности с правильно подобранными дымоходами гарантирует нормальную естественную тягу. Датчики для этих котлов содержат биметаллическую пластину, присоединённую к электрическому контакту. Принцип срабатывания достаточно простой.

Закрытая камера сгорания при помощи дутьевых устройств определяет оборудование с принудительной тягой, которое содержит датчик, так называемое пневматическое реле. Прибор контролирует работу вентилятора и скорость отхода газов сгорания. Конструктивно устройство состоит из мембраны, прогибающейся при нормальной тяге под давлением дымовых газов. Как только давление газов становится ниже нормального, мембрана уменьшает прогиб и происходит размыкание контактов с закрытием клапана газа. Датчики гарантируют нормальную работу отопительного прибора. Устройство является принципиальным элементом защиты котлов, потому что при малой тяге возможен процесс обратного втягивания дымовых газов и продукты горения покидают котёл не в сторону улицы, а идут в помещение.

Особенности эксплуатации и техника безопасности

За любыми датчиками необходим уход, чистка и контроль их состояния. Именно для этого раз в год проводится обслуживание газовой службой, с которой у вас заключен контракт. Чаще всего это фирма, устанавливавшая вам колонку. При неисправности датчика его подвергают на начальном этапе– чистке. Если поломка повторяется множество раз, раз. То требуется замена детали.

Газовые колонки – благо, но всегда необходимо тщательно следовать технике безопасности. Потому что утечка газа может обернуться непоправимой трагедией.

Датчики газовой колонки необходимо чистить и ухаживать за ними

Чтобы избежать всего этого, необходимо быть предельно внимательными и осторожными. Никогда не забывать о проверке оборудования. Не использовать неисправную колонку. Не отключать датчики системы защиты.

Датчики системы защиты газовой колонки – неотъемлемая ее часть. Благодаря им можно всегда чувствовать себя в безопасности и не беспокоиться об аварийной ситуации.

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

  • в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ,
  • в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

  • изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме,
  • обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок,
  • засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка,
  • сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.

Достоинства и недостатки

К достоинствам агрегатов следует отнести:

  • Простота конструкции, отсутствие лишних деталей.
  • Энергонезависимость, отсутствие необходимости в подключении электроэнергии.
  • Длительный срок службы — по заявлениям производителя, он составляет 25 лет при соблюдении правил эксплуатации.
  • Простое и интуитивно понятное управление.
  • Низкий расход газа.

Недостатками котлов Сиберия считаются:

  • Естественная тяга ненадежна и плохо поддается настройке.
  • Циркуляция теплоносителя нуждается в усилении с помощью внешнего циркуляционного насоса.
  • Отсутствие системы самодиагностики создает угрозу позднего обнаружения неполадок.

Как отключить датчик тяги в газовом котле

Частое срабатывание датчика тяги вызывает негодование. Владельцы недвижимости начинают искать способы отключения регулятора, однако подобные действия недопустимы, так как:

  • систематическое срабатывание датчика свидетельствует о плохой тяге дымохода, на фоне чего топливо не сможет успевать выгорать и начнет скапливаться в доме;
  • есть риск, что ситуация спровоцирована индикатором обратной тяги, возникшей на фоне образования воздушной пробки (в этом случае отработанный газ, дойдя до пробки, возвращается обратно).

Образование обратной тяги возникает из-за недостатка естественного разрежения в области дымохода газовой колонки. Возникает подобная проблема в котлах с открытой камерой сгорания. Нарушение движения потока воздуха не дает возможности угарному газу уходить, поэтому он проникает в жилое помещение и становится причиной отравления.

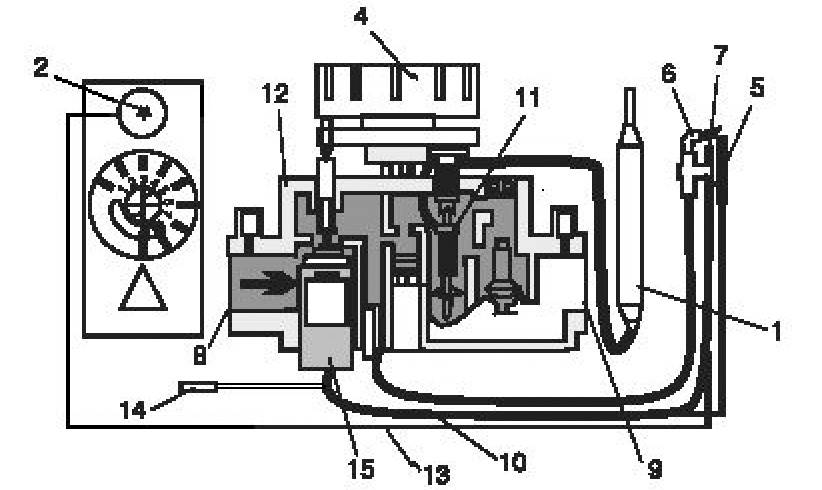

При необходимости отключить датчик все же можно. Например, если он перестал работать, и требуется провести замену. Для этого будет достаточно удалить из схемы провода связи с прерывателем термопары и клапаном электромагнитного типа

Однако, отключая датчик, важно понимать, что это является нарушением техники безопасности. В случаях возникновения аварийной ситуации агрегат не отключится, а продолжит работу

Не стоит рисковать, лучше пригласить специалиста, который поможет устранить причину, которая провоцирует срабатывание датчика.

Можно ли отключить

При постоянном отключении у многих может появиться мысль о полном его демонтаже, закоротив клеммы вместо датчика. Но делать это проивопоказано ни при каких условиях. Если прибор отключается, то этого говорит в первую очередь о неудовлетворительных тяговых показателях.

Нестабильное движение уходящих газов в котле приводит к разворотам тяги, что приводит к попаданию вредных газов в помещение и начинает чувствоваться запах гари. Отключение может спровоцировать и обратная тяга: появляется воздушная пробка в дымоходной трубе, и газы идут обратно.

Это отчасти происходит и из-за плохой теплоизоляции трубы. Безусловно, использование датчика предусматривает его отключение, но нужно понимать опасность этого и отсутствие защиты при аварии. Поэтому отопительное оборудование нельзя использовать без таких датчиков.

Описание и назначение датчика тяги

Предохранительный элемент обеспечивает безопасную работу оборудования. Датчик тяги подвесного и напольного газового котла отвечает за отключение прибора при скоплении угарного газа. Наличие достаточной тяги в устройстве обеспечивает замену продуктов горения свежим воздухом, за счет нее обеспечивается безопасность.

Функция датчика тяги заключается в подаче сообщения клапану системы о том, что разрежение воздуха недостаточно, и может произойти интенсивное накопление угарного газа. Как только поступает сообщение о нарушении тяги, клапан отключает прибор.

Недостаточное всасывание отработанного воздуха приводит к возникновению явления «обратной тяги». Выброс продуктов сгорания происходит не по каналам дымохода, а в помещение, в котором установлено оборудование.

Типы датчиков тяги

Устройство реле различают по принципу функционирования камеры сгорания. Выделяют 2 вида конструкции: открытого и закрытого типа. В газовом котле с открытым видом камеры сгорания работает датчик тяги. Устанавливают его в дымоуловитель. Подача газа прекращается, если биметалл превысил норму расширения, разрывая контакт в цепи. Клапан реагирует на сигнал и перекрывает движение к запальнику.

Котлы с открытым типом камеры сгорания представляют опасность в виде обратной тяги. Она возникает если:

  • дымоход забит мусором и сором;
  • дует сильный порывистый ветер, который задувает систему.

В этом случае угарный дым втягивается из дымохода в комнату. На такие случаи датчик тяги не рассчитан, поэтому специалисты дополнительно советую устанавливать датчик загазованности. Это предотвратит возникновение несчастных случаев.

В газовых котлах с закрытым типом камеры сгорания устанавливают пневмореле. Его работа заключается в контроле вентилятора, который создает принудительную тягу и способствует втягиванию продуктов горения в дымоход и вывод их на улицу.

Выделяют проводные и беспроводные датчики. Первые сигнализаторы требуют дополнительного монтажа к проводным соединениям. Беспроводные реле работают от радиосигнала. Такие датчики устанавливают в случаях, если контроль за работой прибора осуществляют из другого помещения.

Беспроводной сигнализатор состоит из 2 блоков. Первый устанавливают возле котла и подключают к его клеммам, а второй – в комнату, из которой производят управление оборудованием. Эти блоки связаны радиосигналом. Контроллер оснащен клавиатурой и дисплеем для удобства работы.

По осуществляемым функциям термостаты разделяют на простые и программируемые. Первые реле выполняют только одну задачу: отслеживать заданную температуру. Программируемые сигнализаторы могут выполнять функции, необходимые для анализа работы котла дистанционно:

  • настройка температурного режима для работы в дневное и ночное время;
  • программирование прибора по дням недели;
  • отслеживание влажности в помещении (в этом случае устройство дополнительно снабжают гидростатом);
  • поддержание заданного параметра влажности.


Разновидность датчика тяги зависит от принципа работы газового котла

Неправильное расположение дымохода способствует задуванию ветра и затуханию горелки. Чтобы подобные случаи не возникали, специалисты советуют дополнительно устанавливать стабилизатор.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
