Выбор и монтаж датчиков пламени

Как они работают

Как мы поняли, длина волны, образующейся при горении веществ, является главным признаком возникновения пожара для такого датчика.

У разных веществ она различная.

На основании этого показателя детекторы работают по заданному алгоритму.

  1. При воспламенении оптический элемент датчика улавливает диапазон излучения у загоревшегося вещества.
  2. Фотоэлемент преобразовывает э/м излучение в электроэнергию.
  3. Затем эта энергия в виде импульса поступает от датчика на приемно-контрольное устройство системы ПС.

В соответствии с РД 25.953-90, а также более свежим руководящим документом Р 78.36.039-2014,

автоматический детектор пламени имеет одну общепринятую маркировку на листах проектирования АПС, планах и рабочих схемах.

Метод ионизации

Вторым по популярности является метод ионизации. В данном случае основа метода – это наблюдение за электрическими свойствами пламени. Датчики контроля пламени в таком случае называют датчиками ионизации, а принцип их работы основан на том, что они фиксируют электрические характеристики пламени.

У данного метода есть довольно сильное преимущество, которое заключается в том, что метод практически не имеет инерции. Другими словами, если пламя гаснет, то процесс ионизации огня пропадает моментально, что позволяет автоматической системе тут же прекратить подачу газа к горелкам.

Принцип работы

Извещатели, входящие в устройство пожарных систем, работают по идентичной формуле. Реакция контролирующей секции будет очевидной, когда в помещении возникнет дым, газ или пламя. Симптом передается в другую станцию, и в ней обрабатывается. После обработки сигнала приходит очередь управляющей панели.

Агрегат считывает качество воздушных потоков, повышая пожарную безопасность. Приспособление предупреждает до разрастания обширного очага. Наименее эффективными считаются агрегаты, которые откликаются только на огонь. Современные устройства снабжаются несколькими блоками, реагирующими на несколько сигналов.

Несколько иной принцип работы у автономного прибора. Устройства обеспечивают пожарную безопасность в быту. В жилых помещениях их можно применять из-за небольшого радиуса действия. Устройства подходят для эксплуатации в гаражах и емких мастерских. Автономные устройства подходят для квартир в старых и новых постройках. Обычно на комнату нужен один прибор. Несколько извещателей могут быть объединены в одну цепочку. Это удобно, так как автоматически активизируются все устройства, вне зависимости от обнаружения очага возгорания. Человек, находящийся в другой комнате от очага, сможет понять, что в доме есть возгорание.

Устройство просто прикрепляется к потолку с учетом отсутствия постоянных воздушных масс. Не рекомендуется установка аппарата над дверью, у окна, в углах помещения. Современные автономные устройства отличаются формами и расцветкой, поэтому легко впишутся в любую обстановку. Технику просто установить, достаточно закрепить на выбранном месте крюк и за него зацепить выбранный экземпляр. Прибор требует периодической очистки от пыли, еще нужно менять батарейки. Характеристики приборов различны, поэтому они разнятся достоинствами и недостатками.

Это интересно: Пожарные извещатели с GSM: виды, требования, плюсы и минусы

Открытое пламя

У очага возгорания с естественным открытым пламенем есть два характерных признака. На выявление этих признаков нацелено большинство извещателей пламени. Первый и основной признак — это электромагнитное излучение пламени. В инфракрасном и ультрафиолетовом диапазонах излучение имеет пики интенсивности на определенных длинах волн. В ИК диапазоне таких пиков два: при сгорании углеродосодержащих веществ, в основном, происходит выделение воды и углекислого газа. Вследствие чего, появляется пик интенсивности излучения молекул углекислого газа на длине волны 4,3 мкм и молекул воды на 2,7 мкм. Пик излучения в УФ диапазоне находится на длине волны 220 нм и в большинстве случаев не зависит от типа сгораемых веществ.

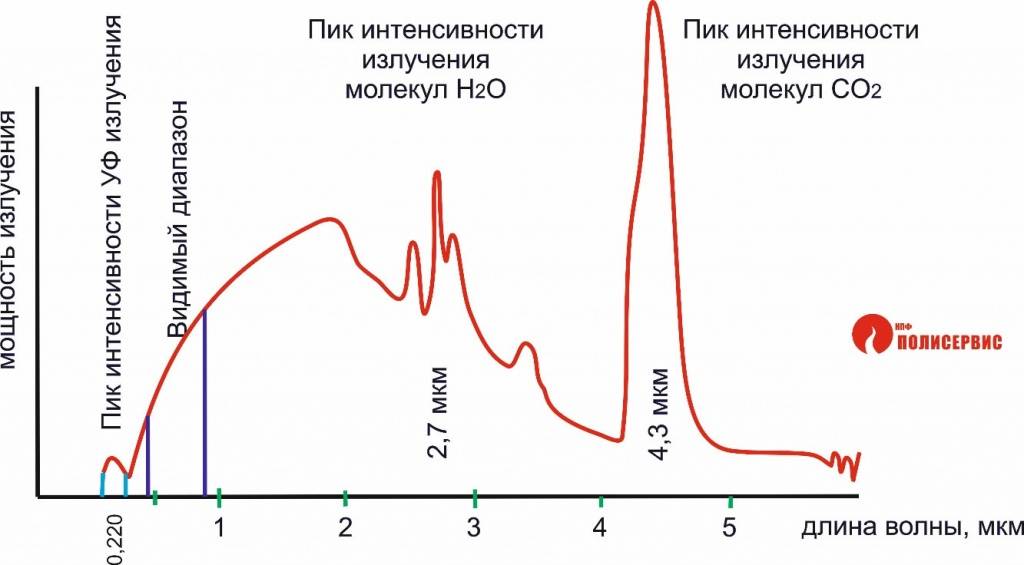

Рисунок 1: Спектр излучения пламени при сгорании углеводородов

А второй признак — это мерцание языков пламени. При естественном горении происходит мерцание пламени с частотой от 1 до 15 Гц. Этот эффект вызван перемешиванием воздуха и топлива в процессе не контролируемого горения.
Зная эти признаки пламени, можно судить о потенциальных помехах на охраняемом объекте, которые могут сымитировать пламя и вызвать ложное извещение о пожаре.

Условия для монтажа

В ряде стран евразийского континента является обязательным монтаж датчиков угарного газа в жилых помещениях, где присутствует подключенное к дымовой трубе газовое оборудование. Для стран СНГ подобные требования все еще не установлены в законодательном порядке. К перечню оборудования относятся газовые котлы и нагревательные емкости (бойлеры). Монтаж датчика является обязательным, если в доме есть газовое оборудование (газовый котел, бойлер), твердотопливная печь, камин, газовая плита.

Монтаж устройства не является обязательной мерой в том случае, если появление и дальнейшее проникание угарного газа внутрь помещений исключено специальными техническими средствами. К примеру, если воздух для горения поступает в газовое оборудование напрямую из атмосферы, выделяемый при горении газ транспортируется по специально обустроенному дымоходу.

Неисправности и способы их устранения

О них, прежде всего, читаем в руководстве по эксплуатации в специально выделенном разделе. В описании указано, что может не работать и какой метод поможет устранить проблему.

Классическими причинами является непрофессиональный монтаж и заводской брак. Выявленный брак ведет к гарантийному сроку, который составляет в среднем от 18 до 36 месяцев, но бывает и 12 месяцев.

Опытные инженеры также указывают на ложную пожарную тревогу в случае ремонта, когда пыль попадает в прибор, и он срабатывает.
Порой насекомые также служат поводом неоправданной тревоги

Помогает протирка спиртом и продувание.
Шлейфы могут периодически оповещать о пожаре при скрученных проводах, где контакт нестабилен.
Электромагнитные помехи от приборов также никто не отменял, поэтому их необходимо брать во внимание. Сезонные изменения, акустические колебания и агрессивная окружающая среда также влияют на неисправности.
Ложные тревоги зачастую свидетельствуют не о высокочувствительности извещателей, а о низком качестве

Также специалисты предупреждают, что все дешевые разработки со временем теряют уровень чувствительности. И здесь поможет только замена.

Для решения большинства трудностей по неисправности поможет проверка подключений, правильное расположение детекторов и нормальная работоспособность контактных соединений.

Также для предупреждения необнаружения пожара помогут высококачественные комплектующие извещателей.

Характеристика устройств

Дымовой пожарный извещатель – это сигнализационная система, необходимая для обнаружения огня и извещения о нем. Установка пожарных датчиков необходима во всех административных зданиях и социальных объектах, для своевременного предупреждения о начавшемся возгорании и его быстрого устранения. В статье ниже рассмотрены основные типы извещателей, в частности – дымовые.

В противопожарной системе выделяются несколько видов детекторов:

  • дымовые (распознавание дыма) — подразделяются на оптические и ионизационные;
  • тепловые (реагирующие на быстрое повышение температуры): максимальные, дифференциальные и максимально-дифференциальные.
  • пламени (обнаружение открытого огня). Включают в себя 4 класса дальности обнаружения пламени. К 1-му классу относятся приборы, реагирующие на огонь от 25 и более метров. К 4-му классу – от 8 метров.
  • газовые (срабатывающие при присутствии газа);
  • комбинированные (включающие в себя все виды сразу);

Как отдельный вид, существуют ручные извещатели, представляющие собой кнопку или рычаг пожарной сигнализации, который включается с помощью ручного управления.

Извещатели пожарные дымовые срабатывают при попадании на оптико-электроную камеру датчика мельчайших частичек дыма. От их насыщенности зависит скорость реакции прибора. Принцип работы дымовых приборов основывается на том, что посылаемый луч при наличии в воздухе частиц дыма рассеивается. Прибор специальным датчиком фиксирует это изменение излучения. Малейшее «затуманивание» приводит к активации системы сигнализации.

Принцип работы дымового извещателя

Применяются данные приборы в домашнем обиходе, в местах массового скопления людей (школы, больницы, торговые центры), на производстве.

Извещатель пожарный дымовой пользуется большой популярностью за счет высокой чувствительности, а также быстрого реагирования на возникший очаг возгорания. Его механизм, практически, не дает сбоев, и число ложных тревог сводится к минимуму.

Датчики пламени “Пульсар” – это выгодно!

Не менее весомый аргумент – экономическая выгода установки датчиков пламени “Пульсар”. Обладая отличными техническими характеристиками и высокой чувствительностью к широкому классу веществ, модель “Пульсар 1” зарекомендовала себя как лучшее бюджетное решение для многих объектов. Имея широкий угол обзора в 120 град., один извещатель просматривает площадь в 600 кв. м. Помещение размерами 20х30 м полностью перекрывается двумя датчиками “Пульсар 1”, расположенными друг напротив друга. Это создает полноценную систему обнаружения, соответствующую нормативным документам.

Простота конструкции извещателя позволяет быстро и без труда установить прибор на объекте и подключить его к шлейфу. Извещатель “Пульсар 1” состоит из двух частей: электронного блока и розетки (колодка с клеммами для подключения входящих и исходящих шлейфов). Монтируем розетку извещателя сквозь отверстия для крепления, подключаем шлейфы и легко устанавливаем извещатель на розетку.

Все – мы произвели электрическое подключение извещателя к шлейфу. Итого: две линии связи (линии питания и сигнальные линии совмещены), параллельное подключение и никаких промежуточных разветвительных коробок (шлейф прокладывается от клеммной колодки одного извещателя к другому). Являясь активным токопотребляющим прибором, извещатель “Пульсар 1” совместим со всеми российскими и зарубежными приемно-контрольными приборами, прекрасно “ладит” в одном шлейфе с извещателями других типов (ручные, дымовые, тепловые, извещатели пламени).

Дымовые датчики, чаще всего применяемые в системах обнаружения, очень чувствительны к пыли. Со временем, накапливаясь в дымовой камере этих приборов, пыль приводит к постоянным ложным срабатываниям либо, что чаще, к полной потере чувствительности дымовых приборов. Поэтому через два – максимум три года (у приборов с компенсационной камерой) работы в обычном помещении дымовые датчики уже вообще не способны обнаружить дым и требуют полной замены. Извещатели пламени “Пульсар”, напротив, имеют повышенную стойкость к внешним факторам: благодаря свойствам инфракрасного излучения они не чувствительны к пыли, высокой задымленности в помещении, гари, копоти. Хорошая защита внешней оболочки прибора и лаковое покрытие платы не позволяют частичкам пыли проникать внутрь и оседать на функциональных частях извещателя. Поэтому эксплуатация прибора без замены и технического обслуживания составляет не менее 10 лет.

Где не следует устанавливать сигнализатор

Есть строгие предписания производителя, соблюдение которых повышает безопасность эксплуатации помещения до высокой отметки. Так, не рекомендуется монтировать техническое приспособление на улице, в местах быстрой циркуляции воздуха, а также на расстоянии менее одного метра от газовой плиты и ее вертикальной проекции. Участки помещения около потолочного вентилятора, вблизи кондиционера, вытяжки и открытых окон/дверей не подходят для обустройства средств защиты.

К другим местам, не рекомендуемым для установки датчиков, относятся:

  • Над раковиной.
  • В закрытом пространстве.
  • Близко к кухонным электроприборам.
  • В участках помещения, где присутствуют интерьерные помехи (занавески, перегородки, шкафы).
  • Поблизости с металлическими предметами и зеркалами, способствующими затуханию радиосигнала или его экранированию.
  • Вблизи источников открытого огня.
  • В комнатах с высоким уровнем влажности и высокой температурой.

Соблюдая предписания завода-изготовителя, монтаж и дальнейшая эксплуатация приборов не станет проблемной задачей.

Цепи управления с контролем и без.

Рассмотрим различие цепей управления на простом примере, сравнив приборы: контрольно пусковой блок “С2000-КПБ” и сигнально-пусковой блок: “С2000-СП1”.

Это устройства интерфейсные, но есть и адресные устройства с аналогичным функционалом: “С2000-СП2” и “С2000-СП2 ИСП.02”.

“С2000-СП2” и “С2000-СП2 исп.2” – это адресные аналоги “С2000-СП1” и “С2000-КПБ”.

Говоря коротко, у “С2000-КПБ” выходы контролируемые, а у “С2000-СП1” – без контроля.

У “С2000-КПБ” на выходных клеммах при включении появляется низковольтное напряжение, а у “С2000-СП1” выход – это сухие контакты перекидных реле, которые меняют положение при включении.

Контроль целостности выхода “С2000-КПБ” осуществляется на обрыв, короткое замыкание и по рабочему току включенного выхода. Что после контактов реле у “С2000-СП1” не контролируется никак.

Релейные устройства, подобные “С2000-КПБ” и “С2000-СП1”, есть в составе любой адресной системы пожарной сигнализации, а выходы, как у этих устройств, у любого самого дешевого прибора пожарной сигнализации.

В обзоре адресных систем пожарной сигнализации для каждой системы были приведены модули управления с контролем целостности и без.

Например, в рамках адресной системы “Рубеж”, есть адресные устройства: релейный модуль “РМ” и редлейный модуль с контролем “РМ-К”.

Если рассмотреть любой дешевый прибор, например “Сигнал20М”, то можно увидеть наличие двух релейных выходов с перекидными контактами и трех выходов типа открытый коллектор ОК (в новых “Сигнал20М” – трех и четырех соответственно).

Релейные выходы “Сигнал20М” аналогичны выходам “С2000-СП1”, а выходы ОК аналогичны выходам “С2000-КПБ”. Единственное что нагрузочная способность выходов прибора меньше, чем выходов блоков.

Чем отличаются адресные и интерфейсные устройства.

Интерфейсный релейный модуль “С2000-СП1” является расширителем выходов системы, подключаемый к линии интерфейса RS485 центрального устройства C2000M вместе с другими расширителями различного назначения.

Линия интерфейса RS485 является капризной к топологии и не имеет смысла распределять интерфейсные модули по зданию ближе к оборудованию с которым они взаимодействуют.

Имеет смысл организовывать малое число узлов, содержащих несколько модулей и связанных между собой линией интерфейса.

Адресные релейные модули “С2000-СП2” наоборот – включаются вместе с датчиками в двухпроводную адресную линию связи (ДПЛС, АЛС), которая проходит во всем здании.

Очень удобно установить модуль там, где требуется его управляющее воздействие, протянув ДПЛС (АЛС) от ближайшего датчика.

Единственная проблема – в необходимости питания для некоторых модулей.

Из схем соединений видно, что “С2000-СП2” со слабыми реле не требует дополнительного питания и питается от ДПЛС (АЛС), а “С2000-СП2 ИСП.02” с выходами напряжения естественно требуют питания.

То-есть в месте применения адресного модуля, требующего питание, необходимо это питание организовать.

Напряжение 12В очень плохо поддается передаче на расстояние, поэтому придется ставить резервный источник питания (РИП) по месту.

Все вышесказанное с вариациями распространяется и на модули расширения других систем других производителей.

В системе “Рубеж”, например, есть только адресные модули расширения. И есть адресные силовые модули с питанием только от АЛС (благодаря повышенному напряжению АЛС).

А в системе Астра-А вообще предполагается что АЛС должна быть 4-х проводной – информация и питание отдельно.

Применение конкретных устройств для конкретных задач необходимо сверять с руководством по эксплуатации: например, есть подозрение что применение “С2000-СП1” очень ограничено руководством по эксплуатации.

Цены

Самые простые максимальные противопожарные тепловые приборы отечественные, их цена от 40 рублей до 150.

  • Дополнительные опции, например, память на сработавший прибор, световой и/или выносной индикатор, увеличение их количества влечет за собой удорожание вдвойне, разброс от 270 р. и до 600.
  • Максимально-дифференциальные датчики можно приобрести за цену от 500 р. до 900.
  • Одна из наиболее продаваемых моделей Аврора ТН (ИП 101-78-А1)
    , ее цена в среднем 700 р.
  • Наиболее популярная из-за своей ценовой доступности модель взрывозащищенного извещателя ИП 101-3А-А3R
    обойдется в 200 рублей в среднем, хотя в большинстве своем магазины предлагают взрывозащищенные устройства от 800 до 1 000 р.

Зарубежные адресные максимально-дифференциальные устройства

  • стоят от 1000 рублей за штуку
    и выше.
  • Среди адресно-аналоговых максимально-дифференциальных — хит продаж модель С2000 ИП-03
    , она стоит от 500 до 800 рублей
    , а вообще разбег адресных извещателей доходит до 2 000 и даже выше.
  • тепловые датчики – термокабели – в зависимости от характеристик (сопротивления кабеля, максимально допустимой длины, напряжения тока и т.д.) реализуются в среднем от 300 до 700 р.

Методы обнаружения пожара

ИП тепловые и пламени основываются на таких принципах:

  • первый самый старый, но безотказный метод — датчик активируется по достижении критического уровня t°, например под потолком. Пороговые значения прописываются в физических свойствах и механизме действия. Принцип действия: срабатывает термореле, легкоплавкий припой от температуры плавится, размыкая контакт (это максимальный тепловой извещатель);
  • второй способ — фиксация резкого нарастания температуры за ед. времени. Это дифференциальные датчики.

Современные модели датчиков температурных и пламени обычно совмещают два указанных способа действия — это максимально-дифференциальные извещатели. Такие приборы наиболее чувствительные и эффективные.

У дымовых и газовых датчиков принцип действия иной: в них используют материалы и узлы, реагирующие на ионизацию (оптико-электронные), улавливающие частички дыма, копоти, аэрозолей, других продуктов горения (аспирационные извещатели).

Методы контроля

На сегодняшний день разнообразие датчиков позволяет применять различные методы контроля. К примеру, чтобы контролировать процесс сжигания топлива, находящегося в жидком или газообразном состоянии, можно использовать методы прямого и косвенного контроля. К первому методу можно отнести такие способы, как ультразвуковой или же ионизационный. Что касается второго метода, то в данном случае датчики реле-контроля пламени будут контролировать немного другие величины – давление, разрежение и т.д. На основе полученных данных система будет делать вывод о том, подходит ли пламя под заданные критерии.

К примеру, в газовых нагревателях небольшого размера, а также в отопительных котлах отечественного образца используются приборы, которые основаны на фотоэлектрическом, ионизационном или же термометрическом методе контроля пламени.

Аспирационные дымовые извещатели

Радиус зоны контроля воздухозаборного отверстия равен 6,37 м независимо от класса аспирационного извещателя и от высоты контролируемого помещения (п. 6.6.23)

На незначительное расхождение с величиной радиуса точечного извещателя можно не обращать внимание поскольку в пункте 5.22 сказано: «Численные значения, регламентируемые в настоящем своде правил, могут быть увеличены, но не более чем на 5%». Таким образом, максимальный радиус зоны контроля может быть увеличен до 6,688 м максимум

Отверстия в трубах аспирационного извещателя можно располагать по квадратной или по треугольной решетке (рис. 2, 3). Кроме того, при увеличении числа отверстий в трубах можно значительно увеличить расстояния между трубами. Например, если отверстия расположить через 4,5 м, то при радиусе зоны контроля 6,4 м, расстояние между трубами можно увеличить до 12 м, расстояние от стены – до 6 м (рис. 6).

Рис. 6. Расстановка труб и отверстий аспирационного извещателя

В п. 6.6.23 для аспирационных извещателей класса А максимальная высота защищаемого помещения определена равной 30 м, для класса В – 18 м, для класса С – 12 м, т.е. такая же максимальная высота помещения, как для точечных дымовых извещателей, что логично при равной чувствительности. Для сравнения в СП 5.13130.2009 для аспирационных извещателей класса А максимальная высота равна 21 м, для класса В – 15 м, для класса С – 8 м. Кроме того, в п. 6.6.23 определена возможность защиты аспирационными извещателями высокостеллажных складов высотой до 40 м, в два уровня: на высоте не более 30 м (под ярусами стеллажей) извещателями не ниже класса B и под перекрытием извещателями класса А. Так же расширен диапазон расстояний от перекрытия до воздухозаборных отверстий: минимальное расстояние не регламентируется, что позволяет использовать капиллярные комплекты с плоской насадкой, а максимальное расстояние равно 0,9 м, т.е. в 1,5 раза больше по сравнению с дымовыми линейными извещателями. Таким образом, значительно расширяется область применения аспирационных дымовых извещателей по сравнению с дымовыми линейными извещателями.

В п. 6.6.32 определены области размещения воздухозаборных отверстий аспирационных извещателей в ЦОД, правда с необходимостью выполнения на уровне «разрешается»: на решетках входа горячего воздуха в системы прецизионного кондиционирования (рис. 7), в местах выхода горячего воздуха из активного оборудования (рис. 8), под перекрытиями изолированных «горячих» коридоров, в местах входа горячего воздуха в установки межстоечного кондиционирования (рис. 9, 10), на воздухозаборных решетках систем вытяжной вентиляции из расчета одно отверстие на 0,4 м2, то есть так же, как это определено в NFPA 76. Расстояние от воздухозаборных отверстий до воздухозабора (вентиляционного отверстия) должно регламентироваться величиной допустимой скорости воздушного потока в соответствии с техническими характеристиками аспирационного дымового извещателя. Кроме того, если блок аспирационного дымового извещателя устанавливается вне защищаемого помещения, то рекомендуется предусмотреть возврат проб воздуха в защищаемое помещение (п. 6.6.24).

Рис. 7. Контроль на входах горячего воздуха в системы прецизионного кондиционированияРис. 8. Контроль на выходе горячего воздуха из активного оборудования

Сравнительно недавно появились прецизионные кондиционеры, которые встраиваются в ряд стоек, они обеспечивают забор воздуха из горячего коридора по всей его высоте одновременно, например, на рис. 9 прецизионные кондиционеры отмечены красным фоном. При таких условиях, в отличии от традиционных горячих коридоров, образуются не вертикальные, а горизонтальные воздушные потоки и контроль воздушной среды в верхней части горячего коридора становится неэффективным. Чтобы обеспечить возможность обнаружения задымления на выходе любого блока в стойке, перед входами горячего воздуха в межстоечные кондиционеры располагаются трубы с большим числом отверстий, по 8 – 10 отверстий на каждую трубу (рис. 10). Для исключения влияния воздушных потоков в горячем коридоре, воздушный поток через каждое отверстие повышается в 2 раза по сравнению с обычным помещением, примерно до 4 л/мин. При этом суммарный воздушный поток ИПДА при 40 отверстиях возрастает до значительной величины, порядка 160 – 170 л/мин. Чтобы исключить перепад давления на входе и на выходе аспирационного извещателя, установленного вне горячего коридора, необходимо выходной воздушный поток вывести обратно в горячий коридор.

Рис. 9. Межстоечные кондиционеры выделены красным цветомРис. 10. ИПДА с трубами на входах межстоечных кондиционеров

Тепловые пожарные датчики

Тепловые оповещатели противопожарного сигнального извещения представляют собой довольно результативное средство для выявления пожара. Самые элементарные приборы принадлежат к максимальным извещателям, активирующимся при превышении порогового показателя температуры. Экономичные модели приборов включают 2 контакта, соединенные легкоплавкой спайкой.

Под влиянием повышенной температуры материал, который их соединяет, начинает расплавляться, шлейф тревоги размыкается, активируя тревожное оповещение. Обычно порог плавления составляет 750°С. Технически сложные конструкции с регулируемым порогом температуры обладают в роли теплочувствительного датчика полупроводниковым элементом, который при накаливании уменьшает сопротивление в электроцепи устройства.

Дифференциальные датчики противопожарного сигнального оповещения представляют собой один из самых надежных видов приборов в плане работы и быстроты реагирования на возникновение пожара. Разница их технического исполнения от стандартных тепловых сенсоров заключается в существовании 2 жарочувствительных детекторов, один из которых защищен от внешнего воздействия во внутренней части устройства, а другой расположен на внешней стороне.

Тревожное оповещение направляется на ПКП исключительно тогда, когда разница в замерах 2 детекторов резко увеличится. Если температура воздуха в комнате будет возрастать постепенно, то тревога не сработает.

Требования к применению извещателей

Пожарные извещатели пламени целесообразно применять для контроля территории или помещения где при возгорании открытый огонь образовывается на начальной стадии пожара. При этом настройка спектральной чувствительности прибора должна учитывать спектр излучения горючего материала размещенного в зоне ответственности.

Количество устройств определяется площадью контролируемой зоны, огнестойкостью помещения и огнеопасностью веществ которые в нем находятся. При этом необходимо, чтобы каждый сектор защищаемого пространства (поверхности) был перекрыт сканирующими полями как минимум двух пожарных извещателей. Желательно, чтобы они имели разнотипный способ обнаружения очага возгорания.

Потенциометр — что это такое

Для адаптации детектора пламени к разнообразным условиям эксплуатации устройство содержит различные элементы регулировки. Потенциометр используется для изменения уровня чувствительности прибора. Этот параметр характеризуется количеством превышений порогового значения за определенный период времени. Для помещений, в которых находятся взрывоопасные материалы, это значение принимается минимальным, для зон, где возможно тление устанавливается максимальный период. Для жилых и производственных помещений обычно значение порога чувствительности принимается 2-4 сек. У большинства устройств диапазон периода срабатывания составляет 1-8 сек при этом  количество превышений может составлять 3-16 раз.

Существуют и дополнительные требования, которым должен отвечать извещатель пламени в реальных условиях эксплуатации. К примеру, устройство для наружного использования должно иметь показатели уровня защиты оболочки не менее IP65, работать при широком диапазоне температур и высоком уровне влажности, а так же не реагировать на туман, снег пыль  и т.п.

Современные приборы имеют сложный алгоритм анализа электромагнитного излучения, который снижает уровень ложных срабатываний при влиянии на чувствительные сенсоры солнечного света излучения проблесковых маячков и т.п. Многие устройства имеют дополнительные чувствительные элементы, которые должны продублировать  получаемую информацию и только после наложения двух критических значений извещатель пошлет сигнал тревоги. Как правило, это одновременное сканирование в инфракрасном и ультрафиолетовом диапазонах.

Двухдиапазонный (ИК + УФ) извещатель пламени

Размещать извещатели пламени необходимо вне зоны попадания прямых солнечных лучей для предотвращения ложного срабатывания. Как правило, это место под перекрытием здания, на колоннах фермах или других несущих конструкциях сооружений.

Пожарные извещатели реагирующие на пламя являются эффективным средством обнаружения очага возгорания на ранних стадиях. Однако, их повсеместному распространению мешает высокая цена прибора и сложность его настройки необходимой для каждого конкретного случая использования.
