Как построить дымоход из кирпича

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Печная труба на крыше

Важный этап возведения дымохода – гидроизоляция трубы при прохождении кровельного покрытия.

Часто для этих целей используется сборный металлический короб, нижняя часть которого подшивается огнеупорным материалом, а внутреннее пространство заполняется тепло- и гидроизоляционной прослойкой.

Снаружи кровельная проходка защищается водостойкой гидроизоляцией на эластичной основе. Она обладает высокой гибкостью и способна принимать любую заданную форму. Монтаж осуществляется при помощи битумной мастики или кровельных саморезов.

При соблюдении строительной технологии можно получить безопасный, надежный и долговечный дымоход. Обладая необходимыми знаниями и минимальным опытом работы с кирпичом, можно самостоятельно организовать качественную дымоходную систему без привлечения сторонних специалистов.

Составляющие и компоненты дымохода

Прежде чем начинать строительство, стоит в деталях изучить информацию о том, из каких компонентов состоит печная труба. Многие обыватели ошибочно считают, что такая конструкция выполнена лишь из кирпича. Из чего же состоит дымоотводный канал?

Основывается он на установке насадной трубы, прикрепляемой непосредственно на поверхности печи. При желании на нее можно установить заслонку. Выкладывать такую трубу необходимо, используя технику перевязки кирпичей после каждого выложенного ряда. Не доводя до перекрытия приблизительно 4 ряда, следует прекратить выкладывать основу. Название места – шейка распушки. Далее, происходит расширение кладки от ряда к ряду вверх.

Пришло время установки непосредственно самого дымохода. Рассмотрим основные этапы строительства.

  1. Производится ознакомление с чертежом конструкции. Обычно используется стандартная схема укладки. Если планируется установка газового котла, то в основание также следует заложить специальные металлические трубы.
  2. Определяется размер канала, соответственно степени проходимости труб он подбирается индивидуально. Стоит помнить, что он также зависит от толщины швов на кладке из кирпича.
  3. Как уже было сказано ранее, начинается устройство с выкладки надсадной трубы. Придерживайтесь всех установленных ранее кирпичных перевязок.

Раствор для кладки кирпичного дымохода

К раствору для кладки печи предъявляются такие же высокие эксплуатационные требования, как и к строительному кирпичу. Раствор используется для поддержания герметичности кирпичной кладки на протяжении всего срока службы дымохода.

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

  1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
  2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
  3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
  4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

  • Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
  • «Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
  • «Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Правильный кирпич — какой он?

Дымоотвод прослужит долго, а стенки его не разрушатся от перепадов температур и воздействия осадков только в том случае если будет подобран и использован необходимый для этих целей кирпич, при этом раствор, применяемый для кладки, должен отвечать ряду требований.

Кирпич для печной трубы должен быть полнотелым, огнеупорным и обожженным. Для строительства дымоотвода кирпич отбирают по сортности, который, в свою очередь, разделяют на три сорта:

  • I сорт обладает ярким, красным цветом, допустимо наличие желтого оттенка. Кирпич этого сорта должен иметь высокую плотность глины. На поверхности кирпича, в частности, на ребрах не должно быть следов разрушения и задиров. Простукивая такой кирпич можно услышать звон.
  • II сорт имеет бледно-оранжевый цвет, ко всему прочему он отличается низкой стойкость к морозу, невысокой плотностью, большой пористостью. При простукивании его молотком можно услышать не звон, а глухой стук. На его плоских поверхностях и ребрах могут быть задиры, и следы выкрашивания.
  • III сорт — это пережженный кирпич. Такой материал имеет глубокий красный цвет, допустим, коричневый оттенок. Такой кирпич не обладает стойкостью к воздействию мороза. Кирпич этого сорта обладает плотной, но пористой структурой и обладает высокой тепловой проводимостью. Этот материал обладает хорошей плотностью на сжатие, но при воздействии других нагрузок он быстро разрушается. На его поверхности и ребрах могут образоваться сколы и выкрашивание. При его простукивании можно услышать очень звонкий звук.

Существует два способа подготовки кирпича. Первый способ подразумевает то, что кирпич, на какое-то время будет погружен в воду. При втором способе, кирпич укладывают на место в сухом виде, но при этом он начнет впитывать влагу из раствора, что приводит к снижению прочностных характеристик кладки в целом. Каменщик, занимающийся строительством трубы, сам выбирает технологию подготовки и укладки дымоотвода.

Требования к раствору

Раствор, применяемый для строительства трубы должен обеспечить ровность и герметичность швов. Ко всему прочему он должен быть стоек к воздействию внешней среды. При строительстве печи существует несколько зон, для которых применяют отдельные составы раствора. Всего таких зон можно насчитать 11 штук. Но составы по особым рецептам применяют только в шести из них. К примеру, при укладывании первых рядов коренного дымохода используют раствор, замешиваемых в пропорциях 3 к 1 или 4 к 1. При этом некоторые мастера для повышения эластичности добавляют известь. Такая добавка позволяет сделать его более эластичным.

На некоторых участках трубы температура воздуха может достигать +400 градусов. Для снижения нагрева элементов конструкции кровли, иногда в раствор добавляют керамзит.

Участок дымоотвода, выходящий на улицу, подвержен воздействию скачков температур и осадков, поэтом условия его эксплуатации можно считать очень жесткими. В этом случае в ход идет раствор, сделанный из песка, глины и цемента.

При изготовлении раствора необходимо принимать использовать только те компоненты, которые прошли предварительную очистку. Для фильтрации песка применяют сито с ячеей 1х1 мм. Глину после замачивания протирают через такое же сито. Такой способ принято считать наиболее эффективным.

При изготовлении раствора необходимо соблюдать некоторые правила. В частности, необходимо применять только предварительно замоченную и очищенную глину. Процесс замачивания по времени занимает 12 — 14 часов, при этом, он должен сопровождаться постоянным перемешиванием. В случае необходимости в нее добавляют воду. В конце этого срока в глину добавляют песок. Пропорции могут составлять 1 к 2, 1 к 3, 1 к 4. Это определяется жирностью глины. Чем она выше, тем больше песка в нее необходимо добавлять.

Перед использованием готового раствора имеет смысл сформировать опытные образцы, их обычно выполняют в виде шариков или жгутов. После того как они высохнут можно будет определить какой приготовленный раствор можно использовать. При укладке кирпича, смесь должна быть нанесена слоем толщиной 8 -9 мм, после того, как смесь будет прижата верхним кирпичом, толщина шва должна быть 6 — 7 мм.

Правильно приготовленный раствор при сгребании мастерком должен держать форму и не рваться

Выбираем кирпич и готовим раствор

Вторым важным подготовительным этапом является выбор строительного материала. Во время укладки дымохода понадобится только кирпич и цементный раствор

Очень важно правильно подобрать вид кирпича. Выбирать стоит огнеупорный и максимально качественней тип, у которого все стороны максимально гладкие и ровные

Форма каждого элемента должна иметь идентичные размеры.

Затем необходимо приступить к подбору составляющих для раствора. В состав должны входить: песок, глина, вода, цемент. Каждая составляющая влияет на качество дымохода: мелкая фракция песка, высококачественный цемент, глина без примесей. Имея подобные исходные материалы можно самостоятельно построить любой дымоход.

Устройство кирпичных дымоходов

Прежде чем начать строительство, нужно внимательно изучить конструкцию и порядок возведения дымохода.

Особенности кладки кирпичной дымовой трубы

  1. Кладка дымоходной трубы начинается сверху печки. Но сначала на неё нужно установить насадную трубу. Во время строительства дымохода соблюдайте перевязку между рядами.

  2. Каждый ряд должен быть строго горизонтальным, а вся конструкция в целом — вертикальной. Проверяйте это при помощи строительного уровня.
  3. Чтобы сцепление кирпичей было прочным, используйте специальный состав, в который входит глина, цемент и песок.
  4. Толщина наносимого раствора должна быть не более 5–10 мм. Если этим пренебречь, то конструкция станет менее прочной, так как из-за высоких температур, при которых работает печной дымоход, раствор может раскрошиться.

  5. Хорошо заделывайте стыки между кирпичами, чтобы искры из трубы не попадали в помещение.
  6. Старайтесь строить дымоход только из цельных кирпичей. При необходимости установки части используйте минимальное количество раствора.

Конструкция кирпичного дымохода

Кирпичный дымоход состоит из нескольких обязательных частей.

  1. Первый его элемент — это труба с задвижкой. Кирпичи, которыми её выкладывают, нужно перевязывать.
  2. На 5–6 кирпичных рядов ниже потолка устанавливается шейка распушки. Это уширение снаружи дымохода в местах прохода перекрытий.

  3. Часть дымохода, расположенная на втором этаже и чердаке — стояк. Он идёт до основания кровли.

  4. В месте прохода через кровлю устраивается выдра. Это ещё одно уширение внешней поверхности дымохода, которое защищает кровлю от возгорания. Место прохода кровли тщательно гидроизолируется воротником из металлического листа.

  5. Затем обустраивается шейка. Это небольшой прямой участок дымохода обычного сечения.
  6. Завершающим фрагментом является оголовок. На него устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков.

Кладем дымоход – кирпич за кирпичом

Как именно происходит возведение и гильзование кирпичного дымохода, вы можете рассмотреть на пошаговом фото и видео, в вашем распоряжении также порядновка. А мы дадим вам попутные дельные советы, которые помогут вам добиться хорошего качества работы на всех этапах.

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума

Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

Виды

Для понимания материала стоит уточнить некоторые определения:

  • Печи – это устройства, предназначенные для полного сгорания разных видов твердых материалов, для отопления помещений объектов, как собранные на местах установки из огнестойких материалов – кирпича, огнеупорного бетона, огнезащитных паст, негорючих мастик; или в заводских условиях из металлических сплавов.
  • Камины – это разновидности печей, отличающиеся большей площадью открытых топочных проемов, отсутствием дымооборотов.
  • Дымовая труба, дымоход – это шахта прямоугольного, круглого сечения, необходимая для создания восходящей тяги разогретых дымовых продуктов процесса горения, их отвода в атмосферу.

Дымовой канал, труба может быть нескольких видов исполнения:

  • насадным, опирающимся на потолочные перекрытия строительных объектов;
  • стенным, проходящим внутри капитальных стен;
  • коренным, опирающимся на фундамент зданий, полы, рядом с отопительным агрегатом.
  • открытая;
  • закрытая.

Разделок

  • до горючих конструкций строительного объекта;
  • до конструкций, защищенных мокрой штукатуркой по металлической сетке, другими огнестойкими материалами.

Сгораемые материалы в составе перекрытия также могут быть защищены огнезащитными штукатурками, огнестойким (пожаробезопасным) гипсокартоном.

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

  1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
  2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

  1. Первый – сильно топить печь.
  2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

Устройство дымохода из кирпича

Камин является не простой отопительной системой. У теплого очага в зимние вечера собирается вся семья. Он приносит в дом не только тепло, но и радость, комфорт и уют от совместного времяпрепровождения. Перед началом работ по возведению дымохода для камина из кирпича своими руками, следует изучить схему строения конструкции, которая состоит:

  1. Из насадной трубы. Эта часть устройства представляет собой строение для отвода дыма с задвижкой для регулировки тяги. Выкладывается она сразу за топочной системой.
  2. Распушки. Является следующей частью устройства в виде расширения внешней части дымохода. Ее длина около 30 сантиметров. Она делает безопасным выход в потолке.
  3. Стояка. Это часть конструкции, располагающаяся от пола на чердаке до кровли. В зимний период его следует качественно утеплять.
  4. Выдры (крыза, мастер флеш). Устройство, защищающее чердак от попадания влаги. Представляет собой четырехгранный уплотнитель из резины или силикона.
  5. Шейки. Часть дымохода, располагающаяся над кровлей и переходящая в конечный оголовок системы.

Конструкция состоит из 5 элементов

Если возводить конструкцию из кирпича своими силами окажется сложно, то всегда можно подобрать более простой вариант каминного дымохода из керамики и других материалов. Также возможно дополнить сооружение стальной трубой в газовых моделях.

Интересно: дровяные камины для загородного дома.

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.

Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

  1. Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
  2. Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки,
  3. Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью — шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

  • Устойчивость к высоким температурам отходящих газов;
  • Кирпич долго сохраняет тепло;
  • Невысокая стоимость материала;
  • Эстетичный внешний вид, стиль.
  • В углах дымохода возникают завихрения;
  • На шероховатых стенках задерживается сажа;
  • Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Срок службы такого дымохода

Срок службы кирпичных дымоходов невелик. В хорошем варианте это 7-12 лет.

Увеличить продолжительность жизни трубопровода можно защитой снаружи и изнутри, уходом и регулярной чисткой.

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

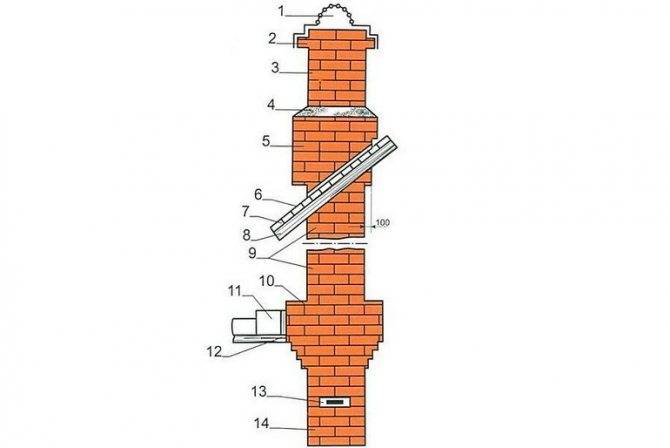

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

  1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
  2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
  3. Шейка трубопровода.
  4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
  5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
  6. Кровля;
  7. Обрешетка;
  8. Стропильная система;
  9. Стояк. Находится в чердачном помещении.
  10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
  11. Перекрытие;
  12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева;
  13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
  14. Шейка трубы, соединяющая печь с дымоходом.

Выбор материала

Кирпич выбирать для дымохода нужно ответственно, учитывая особенности печи, котла, какая подразумевается температура на выходе, какое топливо будете использовать. Учитывая особенности каждой отдельной части трубы, можно использовать сразу несколько типов материала. К примеру, дымоход из кирпича может состоять:

  1. Из красного, обожженного, прямоугольного кирпича, у которого все края ровные и гладкие. Им рекомендуется укладывать любой уровень канала.
  2. Розовые – недожженные используют не на самых ответственных и важных участках.
  3. Темные – пережаренные, рекомендуется использовать, как «подушку» для фундамента.

Обратите внимание, что труба кирпичная не должна состоять из пустотелого материала, поэтому класть такие элементы категорически запрещено. Шамотный кирпич

Шамотный кирпич

Кроме того, на разные участки нужно сделать отличные растворы. Для подкровельной части используют известковые смести, все, что над кровлей, только с применением цементно-песчаной смеси.
