Модификация (Таблицы)
| Американка | характеристика |
| ВР/ВР | Оба патрубка с внутренней резьбой |
| ВР/НР | Один патрубок с внутренней, второй с наружной резьбой |
| ВР/С | Один патрубок с внутренней резьбой, второй под сварку |
| НР/НР | Оба патрубка с наружной резьбой |
| НР/С | Один патрубок с наружной резьбой, второй под сварку |
| С/С | Оба патрубка под сварку |
| Угловая ВР/ВР | Угол 90 градусов, патрубки с внутренней резьбой |
| Угловая ВР/НР | Угол 90 градусов, внутренняя и наружная резьба |
| Угловая ВР/С | Угол 90 градусов, внутренняя резьба и сварка |
| Угловая НР/С | Угол 90 градусов, наружная резьба и сварка |
ВР/ВР AISI 304 B AISI 316
| Условный размер,мм | мм | Размер накидной гайки (SW),мм | Общая длина (L),мм | Вес, кг | |
| дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 38 | 0,065 |
| 3/8 | 10 | 17,2 | 35 | 38 | 0,08 |
| 1/2 | 15 | 21,3 | 42 | 42 | 0,13 |
| 3/4 | 20 | 26,9 | 47 | 50 | 0,26 |
| 1 | 25 | 33,7 | 53 | 52 | 0,37 |
| 11/4 | 32 | 42,4 | 71 | 59 | 0,4 |
| 11/2 | 40 | 48,3 | 78 | 65 | 0,45 |
| 2 | 50 | 60,3 | 92 | 69 | 0,7 |
| 21/2 | 65 | 76,1 | 112 | 80 | 1,1 |
| 3 | 80 | 88,9 | 127 | 88 | 1,9 |
| 4 | 100 | 114,3 | 157 | 108 | 2,8 |
ВР/НР AISI 304 и AISI 316
| Условный размер, мм | мм | Размер накидной гайки (SW),мм | Общая длина (L),мм | Вес, кг | |
| дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 50 | 0,065 |
| 3/8 | 10 | 17,2 | 35 | 50 | 0,1 |
| 1/2 | 15 | 21,3 | 42 | 58 | 0,13 |
| 3/4 | 20 | 26,9 | 47 | 67 | 0,26 |
| 1 | 25 | 33,7 | 53 | 68 | 0,37 |
| 11/4 | 32 | 42,4 | 71 | 83 | 0,4 |
| 11/2 | 40 | 48,3 | 78 | 86 | 0,45 |
| 2 | 50 | 60,3 | 92 | 94 | 0,8 |
| 21/2 | 65 | 76,1 | 112 | 114 | 1,5 |
| 3 | 80 | 88,9 | 127 | 127 | 1,9 |
| 4 | 100 | 114,3 | 157 | 155 | 3,1 |
ВР/Сварка AISI 304 и AISI 316
| Условный размер, мм | мм | Размер накидной гайки (SW),мм | Общая длина (L),мм | Вес, кг | |
| дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 36,5 | 0,058 |
| 3/8 | 10 | 17,2 | 35 | 38 | 0,07 |
| 1/2 | 15 | 21,3 | 42 | 38,5 | 0,1 |
| 3/4 | 20 | 26,9 | 47 | 46 | 0,2 |
| 1 | 25 | 33,7 | 53 | 49,5 | 0,3 |
| 11/4 | 32 | 42,4 | 71 | 53,5 | 0,32 |
| 11/2 | 40 | 48,3 | 78 | 58,5 | 0,39 |
| 2 | 50 | 60,3 | 92 | 63,5 | 0,63 |
| 21/2 | 65 | 76,1 | 112 | 76 | 1,1 |
| 3 | 80 | 88,9 | 127 | 83 | 1,8 |
| 4 | 100 | 114,3 | 157 | 92 | 2,6 |
НР/НР AISI 304 и AISI 316
| Условный размер, мм | мм | Размер накидной гайки (SW),мм | Общая длина (L),мм | Вес, кг | |
| дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 61 | 0,065 |
| 3/8 | 10 | 17,2 | 35 | 63 | 0,1 |
| 1/2 | 15 | 21,3 | 42 | 73 | 0,13 |
| 3/4 | 20 | 26,9 | 47 | 82 | 0,3 |
| 1 | 25 | 33,7 | 53 | 90 | 0,4 |
| 11/4 | 32 | 42,4 | 71 | 104 | 0,5 |
| 11/2 | 40 | 48,3 | 78 | 110 | 0,55 |
| 2 | 50 | 60,3 | 92 | 118 | 0,9 |
| 21/2 | 65 | 76,1 | 112 | 145 | 1,8 |
| 3 | 80 | 88,9 | 127 | 164 | 2,3 |
| 4 | 100 | 114,3 | 157 | 205 | 3,3 |
НР/Сварка AISI 304 и AISI 316
| Условный размер, мм | мм | Размер накидной гайки (SW),мм | Общая длина (L),мм | Вес, кг | |
| дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 48 | 0,1 |
| 3/8 | 10 | 17,2 | 35 | 50,5 | 0,12 |
| 1/2 | 15 | 21,3 | 42 | 54 | 0,13 |
| 3/4 | 20 | 26,9 | 47 | 62 | 0,28 |
| 1 | 25 | 33,7 | 53 | 68,5 | 0,36 |
| 11/4 | 32 | 42,4 | 71 | 76 | 0,42 |
| 11/2 | 40 | 48,3 | 78 | 81 | 0,51 |
| 2 | 50 | 60,3 | 92 | 88 | 0,92 |
| 21/2 | 65 | 76,1 | 112 | 112,5 | 1,4 |
| 3 | 80 | 88,9 | 127 | 126 | 2,1 |
| 4 | 100 | 114,3 | 157 | 157,5 | 3,2 |
Сварка/Сварка AISI 304 и AISI 316
| Условный размер, мм | мм | Размер накидной гайки (SW),мм | Общая длина (L),мм | Вес, кг | |
| дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 35 | 0,05 |
| 3/8 | 10 | 17,2 | 30 | 38 | 0,08 |
| 1/2 | 15 | 21,3 | 35 | 35 | 0,11 |
| 3/4 | 20 | 26,9 | 42 | 42 | 0,28 |
| 1 | 25 | 33,7 | 48 | 47 | 0,32 |
| 11/4 | 32 | 42,4 | 58 | 48 | 0,42 |
| 11/2 | 40 | 48,3 | 68 | 52 | 0,47 |
| 2 | 50 | 60,3 | 112 | 58 | 0,79 |
| 21/2 | 65 | 76,1 | 127 | 80 | 1,5 |
| 3 | 80 | 88,9 | 157 | 88 | 1,9 |
| 4 | 100 | 114,3 | 157 | 110 | 2,9 |
ВР/ВР AISI304/316
| Условный размер, мм | мм | Размер накидной гайки (SW),мм | L2,мм | L1,мм | Вес, кг | |
| дюймы | DN | |||||
| 1/4 | 8 | 13,5 | 30 | 21 | 47 | 0,1 |
| 3/8 | 10 | 17,2 | 35 | 25 | 49 | 0,1 |
| 1/2 | 15 | 21,3 | 42 | 28 | 56 | 0,17 |
| 3/4 | 20 | 26,9 | 47 | 33 | 63 | 0,28 |
| 1 | 25 | 33,7 | 53 | 38 | 68 | 0,41 |
| 11/4 | 32 | 42,4 | 72 | 45 | 80 | 0,52 |
| 11/2 | 40 | 48,3 | 78 | 50 | 88 | 0,61 |
| 2 | 50 | 60,3 | 92 | 58 | 94 | 1,1 |
Рассмотрим все плюсы и минусы
Самый большой плюс Американки в том, что основная магистраль трубы находится в неподвижном состоянии, а резьбовая муфта (Американка) это по сути накидная гайка, которая с лёгкостью соединяет и разъединяет трубы, может использоваться не однократно.
Применяя Американку Вы получаете: надежную герметичность; скорость монтажа, маленький вес, легкое соединение, быстроразъёмную технологию демонтажа, ну и конечно не подвижность труб. Все эти преимущества позволяют легко и быстро соединять, разъединять, дополнять, модернизировать, вести прямые, изогнутые, труднодоступные магистрали труб любой сложности, диаметра и размера. Долговечность и надежность Американки позволяет избежать демонтажа на долгие годы.
Американка имеет три детали – два торца усиленные резиновыми прокладками с внутренней или наружной резьбой, не посредственно присоединяются к трубам прямым или под углом 90 гр. и накидная гайка, соединяющая торцы между собой.
Выбор материал Американки на прямую зависит от материала выбранных труб, таким образом если трубы из полипропилена, то и штуцеры из аналогичного материала, возможен вариант замены только стали на латунь, т.к. стальные соединения очень быстро подвергнуться нарушениям и коррозиям, оцинкованная сталь прослужит в два раза дольше, но все равно даст причины к замене и утилизации, а латунь даже по истечению 50 лет службы будет в неизменном виде. Медные детали есть смысл применять только в том случае, если вся магистраль состоит из меди.
Какие есть виды «американок» (сантехника)
«Американки» в сантехнике представлены на рынке довольно обширным ассортиментом. Друг от друга они отличаются материалом, размерами, типом резьбы и крепления. Для каждого вида трубопровода подходит своя конкретная «американка».
Виды креплений соединения «американка»
Конусное
Конусное соединение фитингов обеспечивает максимальную герметичность, не требуя при этом прокладки. Также такие стыки невосприимчивы к колебаниям температуры в трубе. Еще один плюс такого соединения – сохранение герметичности при отклонении осей труб, если угол не превышает 5 градусов. Конусное соединение наилучшим образом подходит для установки терморегулятора на радиатор отопления. Так как конусный стык не содержит прокладки, регулятор будет более устойчив к протечкам при перепадах температур.
Конусное соединение все же рекомендуется обматывать ФУМ-лентой в несколько слоев. При отсутствии прокладки такая мера позволяет исключить протечки на стыке.
Цилиндрическое (плоское)
Это наиболее часто встречающийся вид «американки» в сантехнике. Данный тип используется в большинстве трубопроводов. В указанном соединении герметичность обеспечивается благодаря накидной гайке, создающей стяжку, и прокладке.
Иногда на некоторых приборах сантехники встречаются шайбы плоского сечения. В таком случае соединение будет менее надежным, существует вероятность его разгерметизации. Следовательно, соединение с плоскими шайбами лучше монтировать на доступном месте, не убирать в стены.
Также есть два типа резьбового соединения «американка»
Прямое
. Подходит для монтажа прямых труб
Угловое
. Применяется при стыковке двух труб под прямым углом. Соединяет перпендикулярно расположенные трубы.
В зависимости от размера
есть «американки» 1 дюйм, ½ дюйма и ¾ дюйма.
Материалы, из которых изготавливают американки
Американки изготавливают из чугуна, латуни, стали или нержавейки. Конечно материалом определяется и цена в конечном итоге. От материала зависят и эксплуатационные показатели изделия: вид перекачиваемых жидкостей, допустимая температура, давление. Ассортимент этих изделий огромный и всегда можно подобрать на любую потребность. Как правило, на поверхность наносят никелированное покрытие— это и защита от внешней среды, и презентабельный вид.
В последнее время в сантехнике все шире применяются пластиковые трубопроводы, поэтому американка тоже стала «полукровкой» — некоторые фитинги с упорным буртиком делают из пластика. При монтаже такой фитинг приваривают к трубе, а гайка поджимает его к коллеге — ответному фитингу, который изготовлен из металла, и накручивается на стальную трубу. Но если дальше трубопровод пластиковый, то фитинг запрессовывают в пластик, который и приваривают к трубе.
Для чего используется американка
В большинстве домашних санузлов, оснащенных приборами учета воды, видно, для чего нужна американка. С её помощью соединяют водопроводные трубы и счётчики. Если нужно снять прибор учёта для его замены или поверки, сделать это можно, открутив соединительную гайку. Муфта обеспечивает герметичное и быстроразъемное соединение. Её используют в трубопроводах с высоким давлением и температурой. Для её установки не нужна предварительная подготовка труб. Монтаж производится быстро.
Для чего ставят американки:
- для монтажа приборов, сантехники, кранов, тройников, иных элементов трубопроводов;
- чтобы отремонтировать повреждённый сегмент системы водоснабжения или отопления;
- для монтажа без применения сварки.
Эти муфты подходят для установки на батареях, на запорной арматуре, фильтрах. Фитинг позволяет соединять детали из разных материалов: полипропилена, металлопластика, металла.
Основное преимущество – в том, что соединение является разъемным, причем, разъединить конструкцию можно быстро, а затем соединить вновь. Что означает универсальность: при помощи американок монтируют бытовые сантехнические приборы, которые могут поставить в систему даже неспециалисты и без использования специализированного инструмента.
Ключи для американок
Чтобы устанавливать и демонтировать трубы, соединенные при помощи американки, требуется специальный ключ, подходящий именно для этих фитингов. При обустройстве трубопроводов чаще всего применяются американки размера 12 и 34 с двумя внутренними выступами. Несколько реже применяется шестигранный фитинг.
Впрочем, ключ для американки можно изготовить самостоятельно. Для этого нужен кусок профильной арматуры. Такую заготовку нужно нагреть, выгнуть до состояния квадрата и придать конусообразную форму. После этого металл нужно закалить, чтобы обеспечить необходимую прочность инструмента.
Необходимость конусной формы на первый взгляд не выглядит очевидной, но это очень важный момент. Дело в том, что выступы на разных американках могут иметь небольшие отличия в габаритах выступов. К тому же, форма конуса позволит работать еще и с шестигранными фитингами.
Для фиксации металлических американок вполне подойдут обычные пассатижи.
Заключение
Использование американок при монтаже трубопровода – это хорошее решение, поскольку данные фитинги позволяют сделать надежную конструкцию быстро и легко. Широкий ассортимент и универсальность положительно влияют на распространенность американок, и их с каждым годом используют все чаще и чаще.
Что собой представляет фитинговые соединения и цанга
Для определения принципа работы устройств, следует для начала узнать, что собой представляют цанга и фитинг. Название изделия походит от насадки, которая удерживает инструмент дрели. Цанга используется для соединения деталей цилиндрической формы. Это изделие из металла, на боковой стенке которого выполнена специальная резьба, выполняющая несколько пружинящих лепестков. Такие фитинги часто называют зажимными.
Фитинг – универсальное соединение. Его широко используют для разных видов трубок. При этом приборы отличаются большим разнообразием. Так отмечают прямые фитинги с разной резьбой, угловые, поворотные, тройник, переходник, двусторонний и многие другие.
Функции фитингов:
- Скрепление трубопровода разного или одинакового диаметра;
- Соединения угловых частей;
- Соединение трубопровода с прочей сантехникой.
Фитинговые соединения можно приобрести в любом специализированном или строительном магазине
Прочность изделия определяется не только цангой. Значение имеет и внешняя крепежная гайка. Благодаря этому трубопровод получается герметично соединенным, прочным и надежным.
Как подобрать американку
Чтобы правильно подобрать фитинг, необходимо учитывать:
- вид муфты;
- материал изготовления;
- технические параметры.
Разновидности муфт
Классифицировать муфты-американки можно по следующим признакам:
- конструкции. Различают:
- прямые. Прямая американка предназначена для соединения прямолинейных участков магистрали (рисунок выше);
- угловые. Угловая американка устанавливается при необходимости смены направления трубопровода на 90°;
Муфта для поворота трубопровода на 90°
- виду уплотнения. Различают:
- конусное уплотнение, которое отличается повышенной герметичностью, в том числе и без применения специальных прокладок, а также устойчивостью к колебаниям температурного режима. Преимущественное использование – газоснабжение, система отопления и горячее водоснабжение;
- торцевое уплотнение. Классический вариант, требующий дополнительной герметизации.
Виды американок в зависимости от типа уплотнения
Из каких материалов изготавливаются американки
Для изготовления американок используются:
- чугун. Материал достаточно прочный, но хрупкий. Преимущественная сфера использования – чугунные трубопроводы;
- углеродистая или нержавеющая сталь. Изделия из углеродистой стали отличаются высокой прочностью и могут быть установлены на системы газоснабжения и отопления. Нержавеющая сталь, в отличие от углеродистой, не подвержена коррозии, что позволяет использовать фитинги для систем водоснабжения, в том числе и питьевых трубопроводов;
- никель, хром, латунь. Фитинги отличаются прочностью и устойчивостью к коррозии. Наиболее существенный недостаток – высокая стоимость;
- несколько материалов. Комбинированная соединительная муфта-американка изготавливается из какого-либо металла и пропилена, что позволяет устанавливать оборудование на резьбовое соединение, например, для полипропиленовых труб.
Муфта, изготовленная из двух видов материалов
Определение технических параметров
Помимо вида и материала изготовления муфты необходимо определить следующие размеры и дополнительные параметры:
условный проход (диаметр) фитинга. Стандартные изделия изготавливаются диаметром 6 – 100 мм;
Для достижения полной герметичности и сведения к минимуму потерь при прохождении среды диаметр американки должен соответствовать диаметру труб.
длина муфты и длина резьбовой части;
Параметры американки
- вид резьбы (правая, левая, внутренняя, наружная). Параметр определяется в соответствии с аналогичными данными подключаемого оборудования;
- шаг резьбы. Наибольшей популярностью пользуется резьба размером 1 дюйм, ½ или 3/4 дюйма.
Для чего нужна «американка» в сантехнике: основные сферы применения
Так как «американка» является довольно универсальным фитингом, имеющим ряд неоспоримых преимуществ, то ее использование в сантехнике не случайно получило самое широкое распространение в монтажных сантехнических работах. Универсальность «американки» проявляется и в неодинаковых ее модификациях для разных случаев, и в том, что ее используют как часть некоторых сложных устройств сантехники: кранов, коммутационных узлов, приборов измерения и т.д.
В бытовой сантехнике «американка» применяется на водяных счетчиках, которые встречаются чуть ли ни в каждой квартире. Благодаря этому устройству при замене или поверке счетчика не возникает проблем с трубами – откручиваются только накидные гайки.
«Американка» отлично подойдет для выполнения работ с батареями, запорной арматурой и разного рода фильтрами
Использование этого фитинга в сантехнике сократит срок длительности ремонта, что важно как для мастеров, так и для жильцов.. Поскольку «американка» позволяет создавать соединения, отличающиеся отличной герметизацией, она используется в трубопроводах высокого давления и температуры. Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб
При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом
Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб. При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом.
Поскольку «американка» позволяет создавать соединения, отличающиеся отличной герметизацией, она используется в трубопроводах высокого давления и температуры. Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб. При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом.
Для монтажа «американки» используют рожковый и накидной ключи. Так как поверхность этого фитинга покрыта никелем, то, чтобы обезопасить этот слой от царапин, лучше не использовать трубные ключи или применить защитную деревянную (можно и пластиковую) прокладку.
Сварка полипропиленовых труб с фитингами.
Обычно, для большей надёжности системы, фитинги и полипропиленовые трубы соединяются друг с другом при помощи сварки. Сваривание полипропиленовых труб включает в себя несколько этапов:
- Для процесса используется специализированный паяльник с насадками, соответствующими диаметрам труб и фитингов.
- Необходимо составить схему будущего трубопровода.
- Нарезать полипропиленовую трубу на соответствующие плану отрезки. До начала сварки нарезанные куски труб следует очистить. В случае использования труб с фольгой её нужно убрать.
- Сварить подготовленные трубы и фитинги.
Перед началом сварки концы свариваемых труб разогреваются паяльником с определённой насадкой и присоединяются друг к друга. При сварке место соединения концов труб должно быть абсолютно зафиксировано. Иначе в процессе использования система может начать протекать.
В том случае, если монтаж трубопровода осуществляется с использованием как металлических, так и полипропиленовых труб (сварка и резьбовое соединение) последовательность этапов следующая: - Отключение и сброс воды в трубопроводной системе.
- Демонтаж использованного трубопровода. Процесс значительно ускорит «болгарка». После окончания процесса демонтажа, следует тросиком прочистить участки труб, ведущих к стояку. Старые вентили лучше заменить на новые.
- В конце с помощью фитингов — «американок» соединяем металлические участки труб старого трубопровода с пластиковыми участками нового.
Американка ВР/С
РУСЕВРОСТАЛЬ поставляет американки из нержавеющей стали AISI 304 и AISI 316 из наличия со склада. Если Вам требуется американки нестандартных размеров, либо изготовленные из специальных сталей и сплавов, готовы изготовить необходимые Вам изделия согласно Вашего чертежа и технического задания.
Международное название: UNION CONICAL FEMALE/WELD Номинальное давление: 20 bar (150LB) Тип резьбы: BSPP
Чертеж и размерный ряд американки ВР/Сварка AISI 304 и AISI 316
| Условный размер, мм | мм | Размер накидной гайки (SW), мм | Общая длина (L), мм | Вес, кг | |
|---|---|---|---|---|---|
| Дюймы | DN | ||||
| 1/4 | 8 | 13,5 | 30 | 36,5 | 0,058 |
| 3/8 | 10 | 17,2 | 35 | 38 | 0,07 |
| 1/2 | 15 | 21,3 | 42 | 38,5 | 0,1 |
| 3/4 | 20 | 26,9 | 47 | 46 | 0,2 |
| 1 | 25 | 33,7 | 53 | 49,5 | 0,3 |
| 1 1/4 | 32 | 42,4 | 71 | 53,5 | 0,32 |
| 1 1/2 | 40 | 48,3 | 78 | 58,5 | 0,39 |
| 2 | 50 | 60,3 | 92 | 63,5 | 0,63 |
| 2 1/2 | 65 | 76,1 | 112 | 76 | 1,1 |
| 3 | 80 | 88,9 | 127 | 83 | 1,8 |
| 4 | 100 | 114,3 | 157 | 92 | 2,6 |
Американка — быстроразъемное соединение, состоящее из двух патрубков и накидной гайки. Американки изготавливаются из различных видов стали и сплавов, в зависимости от дальнейшей среды применения. Для более герметичного соединения в комплект данного соединения может входить уплотнение.
Наиболее распространенные варианты присоединения американок из нержавеющей стали:
- Американка ВР/ВР (оба патрубка с внутренней резьбой)
- Американка ВР/НР (один патрубок с внутренней, второй с наружной резьбой)
- Американка ВР/С (один патрубок с внутренней резьбой, второй под сварку)
- Американка НР/НР (оба патрубка с наружной резьбой)
- Американка НР/С (один патрубок с наружной резьбой, второй под сварку)
- Американка С/С (оба патрубка под сварку)
- Американка угловая ВР/ВР (угол 90 градусов, патрубки с внутренней резьбой)
- Американка угловая ВР/НР (угол 90 градусов, внутренняя и наружная резьба)
- Американка угловая ВР/С (угол 90 градусов, внутренняя резьба и сварка)
- Американка угловая НР/С (угол 90 градусов, наружная резьба и сварка)
Источник
Монтаж
Как уже выше говорилось, американка позволяет создать качественное и удобное резьбовое соединение достаточно просто. Так, выполнить работу по замене сантехнического элемента можно выполнить самостоятельно.
Американка с внутренней резьбой используется для соединений труб с одинаковым диаметром. На концах каждой трубы с помощью специального режущего инструмента (плашка) нарезают семь витков. Дальше может быть несколько вариантов соединений.
Перед непосредственной закруткой американки на конец трубы, туда помещают уплотнитель по часовой стрелке. Первые витки должны остаться без уплотнителя для легкого надевания американки. Американка накручивается с помощью ключа на уплотнитель. Уплотнить материал можно подручными средствами, например, энергофлексом, леном, полипропиленовой лентой и т. п. Второй конец трубы после закрутки резьбы, уплотняется и на него накручивается вторая часть американки. Так две трубы соединяются.
Инструмент для монтажа американки
При установке конструкции с использованием американки используют разводной ключ. Он наиболее подходящий для этой работы.
Американка — это универсальное соединение, без него практически не возможно провести монтажные работы. Она применяется в соединениях прибора учета и арматуры к трубопроводу системы горячего и холодного водоснабжения, в сантехнике с муфтовым резьбовым подключением, а также для полипропиленовых труб.
В настоящее время американку выпускают как отдельный элемент или как дополнение к определенным видам арматуры к трубопроводу.
Другой вариант соединения состоит:
- нарезается резьба;
- подмотке уплотнителя;
- на второй конец трубы накручивают длинную резьбу;
- на длинную резьбу накручивается контргайка, затем американка;
- устанавливается вторая труба;
- соединяются две части американки;
- подмотка уплотнителя;
- закручивается контргайка вплотную с американкой.
Примерно такой же принцип соединения с помощью американки с наружней резьбой.
Американка на трубопровод устанавливается в доступном для осмотра месте в любом положении, на установку направление жидкости не влияет.
В сантехнике всегда используется американка для таких работ, как замена радиатора отопления, установка счетчика для горячей и холодной воды, установка запорной арматуры, соединение отдельных участков труб, установка фильтров глубокой очистки. Это делает конструкцию очень удобной для дальнейшего обслуживания.
https://youtube.com/watch?v=0-4T3d2zmHY
Монтаж
Монтируя водопровод или отопительную систему из полипропилена, трубы соединяют пайкой через переходные муфты при помощи специального утюга со сменными цилиндрическими насадками. Чтобы правильно установить американку с полипропиленовой гильзой на трубу, проводят следующие операции:
- Прикручивают на паяльный утюг насадки нужного размера под американку и трубу, на которую будет напаиваться муфта.
- Включают утюг и устанавливают на нем температуру нагрева 260 °С.
- После достижения заданной температуры одевают на насадки с двух сторон стыкуемые детали, удерживая их определенное время согласно таблице пайки полипропиленовых труб, она обычно есть в комплекте с паяльником.
- Далее быстро извлекают детали и соединяют их между собой, стараясь удерживать строго по осевой линии без каких-либо движений. Минимальное время удержания также определяют по таблице в руководстве по эксплуатации паяльника, при ее отсутствии находят нужную информацию из интернет-источников.
Рис. 7 Примеры подсоединений ПП-труб с использованием американок
Комбинированная разъемная муфта американка для полипропиленовых труб осуществляет переход с полимера на металл и позволяет легко, быстро и надежно подключать к ПП трубопроводу различного типа сантехнические приборы и арматуру. Так как гильза американки сделана из полипропилена стандартного внутреннего диаметра, ее монтируют на верх ПП-трубы методом пайки, используя для этих целей специальный паяльный утюг для сварки полимерных материалов.
Особенности подключения
В зависимости от типа труб, предназначенных для монтажа в трубопроводах, подбираются фитинги.
Выбор осуществляется одновременно по нескольким признакам. Только тогда можно обеспечить надежное соединение труб. Это вполне естественно.
Одной из важных особенностей является материал, из которого сделаны трубы. Например, стальные фитинги не используются в трубопроводе из полипропиленовых труб. Поскольку свойства полипропилена очень отличаются от свойств стали, возвратный элемент также должен быть изготовлен из полипропилена. Это касается и металлических изделий.
Американцы сделаны из того же материала, что и труба. Американец для металлических труб состоит из:
- Они были;
- меди;
- латунь.
Американская пластиковая труба может быть изготовлена из
- полипропилен;
- другой полимер.
Наиболее известный способ соединения стальных трубопроводов в одну сеть — это использование стального разъемного рукава. Сталь обладает хорошей начальной прочностью, функциональна и относительно дешева. Почти единственным недостатком является его подверженность коррозии. Если бы не этот недостаток, сталь была бы вне конкуренции.
На практике ситуация такова. Изделия из сырой стали демонстрируют первые признаки повреждения через несколько лет. Сталь с защитным цинковым покрытием может прослужить около десяти лет. Нержавеющая сталь прослужит вдвое дольше, но не избавится от проблем.
Под влиянием времени и агрессивных факторов стальная арматура начинает ржаветь или кислоту. Осталось только заменить его новым и устранить его.
Это объясняет желание потребителей вместо стальной арматуры покупать аналогичные латунные модели. Основными компонентами этого сплава являются медь и цинк. Обладая свойствами, аналогичными стали, она не подвергается негативному воздействию влаги и времени. Срок службы латунных фитингов длится более 50 лет.
Самые дорогие системы труб изготавливаются из меди. Медные фитинги, как и сами трубы, отличаются высокой ценой. Это связано с высокими медными свойствами по сравнению с латунью и сталью. Она узнала их только по силе.
Применение американки
Разъемное соединение американка применяется для многих видов монтажных работ. С его помощью монтируют отопительные системы, трубопроводы водоснабжения, проточные системы. Соединение активно используется для соединения труб, по которым транспортируются неагрессивные жидкие вещества. Сантехнику «американка» устанавливают на стальные, медные и пластиковые трубопроводы. В последнее время стали весьма популярными комбинированные фитинги с накидными гайками, для изготовления которых используется сочетание металла и полипропилена.
На фото комбинированный фитинг из металла и пластика
Говоря о том, соединение американка — что это такое, нужно отметить, что данный вид соединения не ограничен лишь резьбовой муфтой. Быстроразъемной гайкой могут обладать также различные краны или воздухоотводчики. А что собой представляет кран американка — что это такое и где он применяется? Это может быть любой кран, например, шаровый. С одной из сторон он имеет резьбу для стыковки с трубопроводом, а на другой его стороне имеется накидная гайка. Такой кран может быть легко врезан, и так же легко демонтирован из системы.

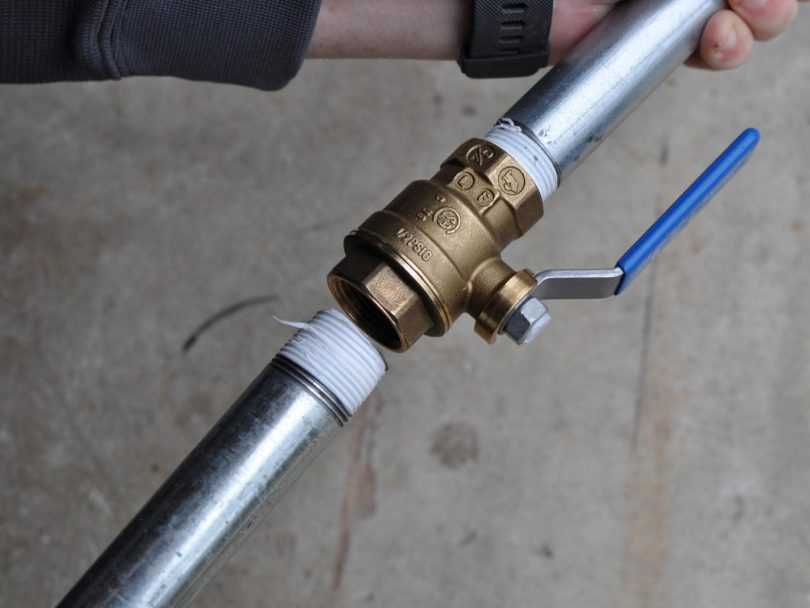

Кран-американка
На практике мы постоянно имеем дело со смесителями, в которых использован принцип американки. Составные части смесителя соединяются в единую конструкцию именно при помощи накидных гаек.
Соединение труб фитингами
В случае изготовления обычного стыка использование фитингов не представляет особой сложности. Используется обыкновенная пайка. Но когда речь заходит о создании резьбового соединения, то следует строго соблюдать определенную последовательность выполнения операций. Вначале для герметизации стыка соединяют между собой резьбовые детали, затем применяют пайку. Кстати, при определенных условиях используют фум – специальную ленту или нить для герметизации резьбовых стыков.
Существуют модели небольших диаметров, в которых предустановлены разъемные соединения.
В месте соединения магистральных труб к котлу или к другим устройствам чаще всего устанавливают шаровой кран, изготовленный на базе американки. И вместо установления соединительной арматуры по отдельности, монтируют только американки.
