Как сделать дымоход в частном доме своими руками варианты конструкций и их реализация

Правила монтажа

  • Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
  • Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
  • Для удаления конденсата в дымоходе монтируют специальные заглушки.
  • В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
  • За пределы кровли дымоход должен выходить не менее чем на полметра.
  • При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
  • Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
  • Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
  • Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.

Подробнее о читайте на нашем портале.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки », можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

  1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
  2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
  3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
  4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
  5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Фото дымоходов для печи

Домовладельцы, как правило, со всей серьезностью подходят к организации отопления в своем жилище, выбирают наиболее безопасные модели котлов, обращаются к опытным печникам. Однако, иногда упускают из вида то, что некорректный монтаж дымохода зачастую даже более опасен.

Дымоходная труба – важнейший элемент отопительной системы в частном доме, сборка которой выполняется согласно строительным нормам и требованиям пожарной безопасности. Установка дымохода, выполненная без соблюдения этих правил, чревата необратимыми последствиями – возникновению пожара или в доме отравлению угарным газом. Сегодняшняя статья расскажет про виды дымоходов, устройство и способы монтажа.

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Основные этапы расчета

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт – 14 ×14 см;
  • 3500–5200 Вт – 14×20 см;
  • 5200–7200 Вт – 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Способы прокладки дымоходных труб

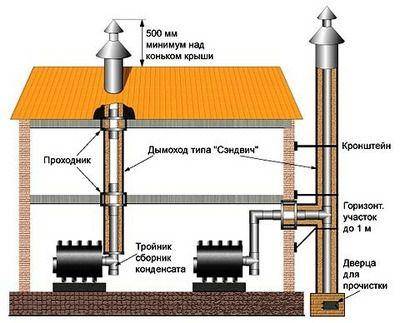

Существует 2 классических варианта установки дымоходов, используемых для буржуек:

  1. Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
  2. Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.

Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.

Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:

  • в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
  • в двухэтажном доме дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;
  • дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
  • вариант №2 удобно монтировать во всех типах зданий на этапе строительства.

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

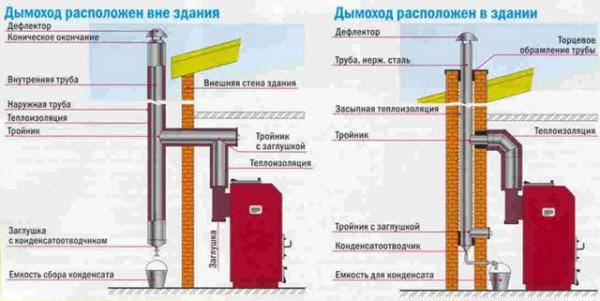

Схемы монтажа сэндвич-дымохода

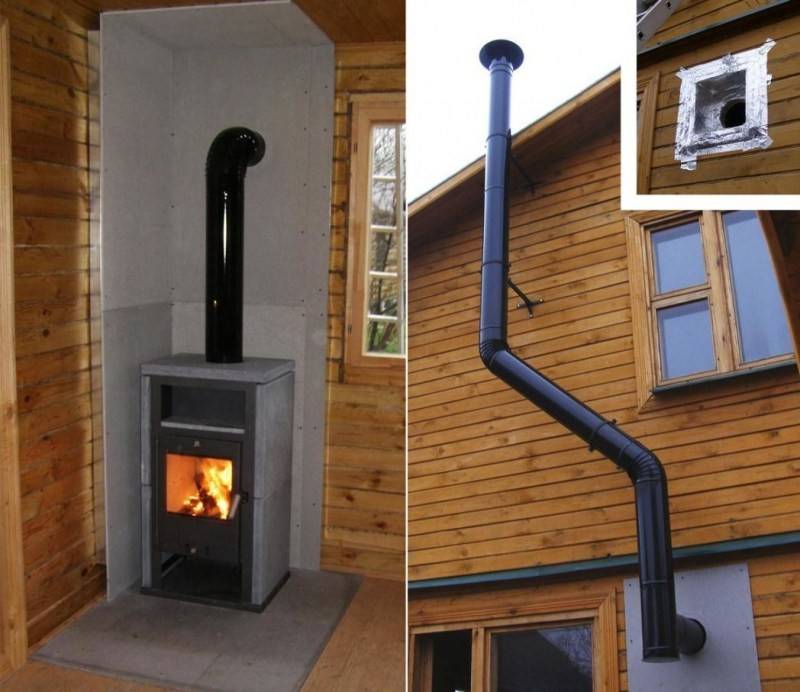

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант. Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

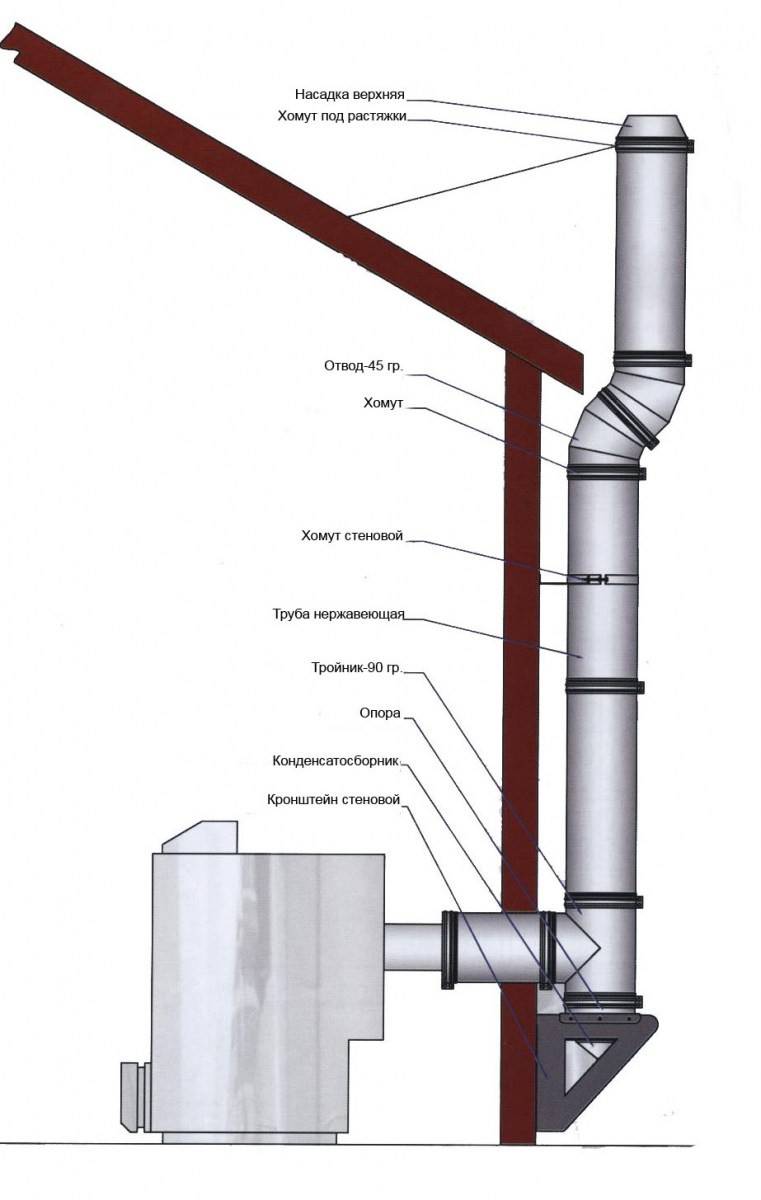

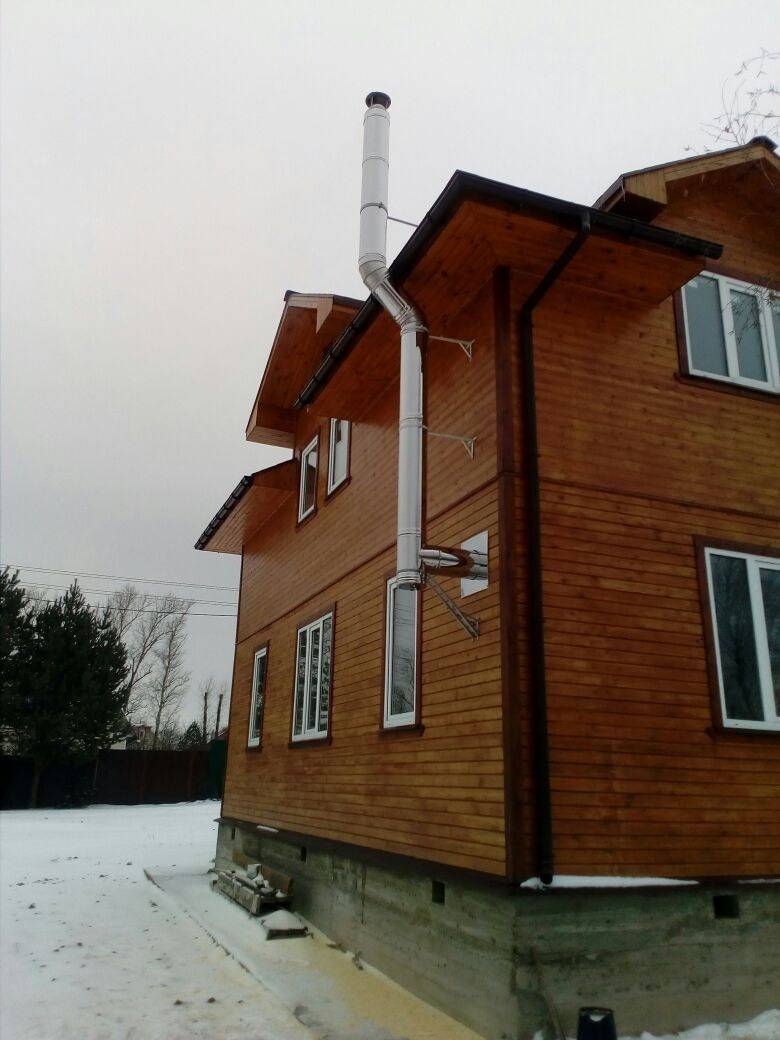

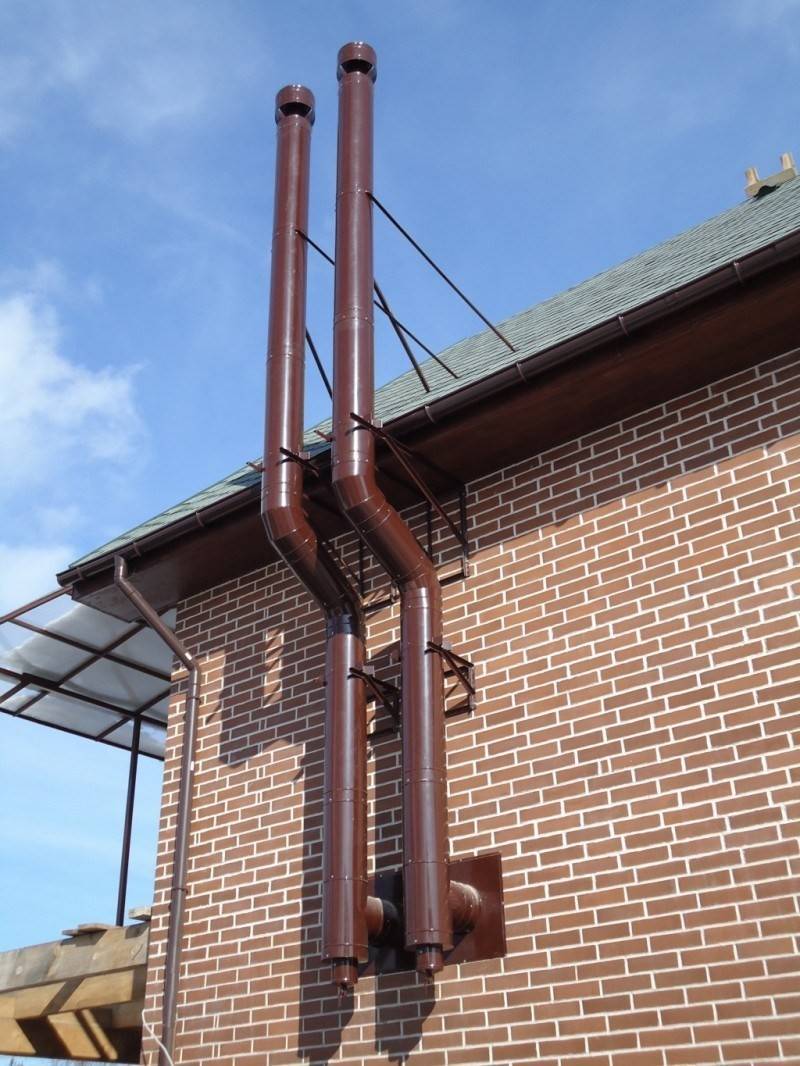

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

  • присоединение к котлу (или другому источнику тепла) переходника;
  • пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
  • установка в стене проходного блока с термоизоляцией;
  • монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
  • обустройство опорного узла с внешней стороны (площадки на кронштейнах);
  • установка вертикальной трубы;
  • крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

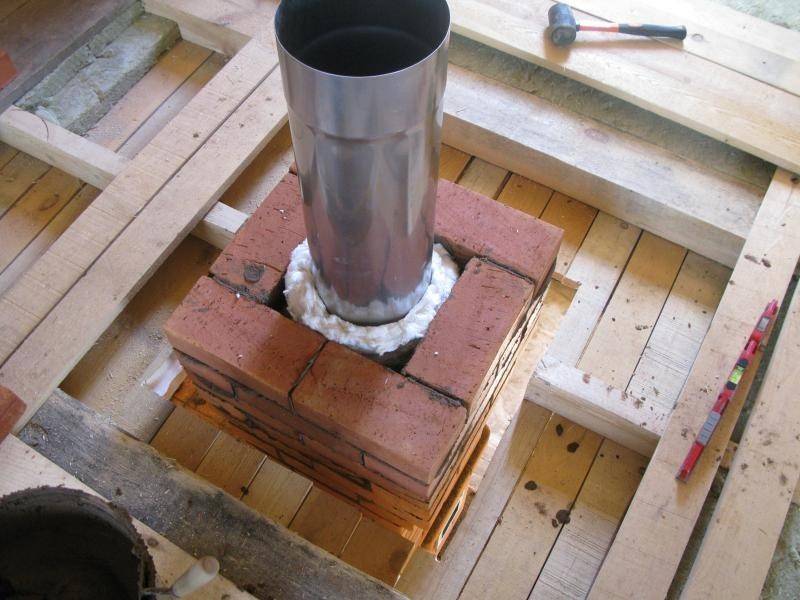

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше.

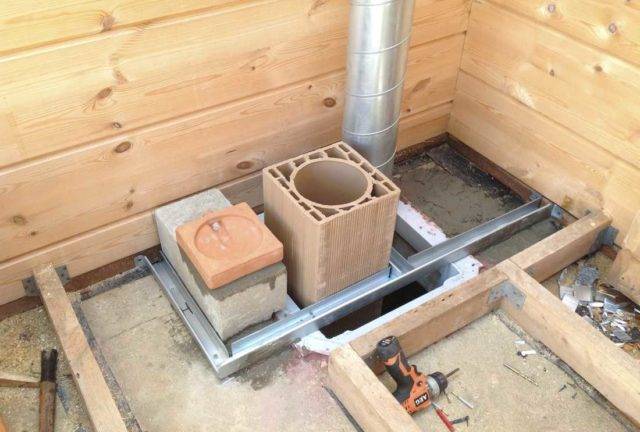

Как сделать керамический дымоход?

Дымоходы из керамического текстиля дорогостоящее удовольствие, но оно того стоит. Посмотрим, как сделать такую дымоходную трубу своими руками.

Специфика конструкции

В такой трубе всего три слоя:

  • внутренний – из керамики;
  • средний – из теплоизоляции;
  • внешний – из жароустойчивых каменных блоков.

Плюсы и минусы

Керамические дымоходы отлично выносят самые высокие температурные режимы и подходят, практически, к любому типу котлов, хоть это печь, хоть камин. При этом они очень просты и легки в установке и обслуживании, показывают отличный уровень отдачи тепла, не поддаются коррозии, служат более тридцати лет. Это плюсы.

Приготовление и нанесение клея

Для качественного соединения всех модулей керамического дымохода применяйте специальный клей НС-1А. Перед нанесением хорошо перемешайте его, очистите все поверхности от грязи, увлажните их щеткой или шпателем наносите клей двумя слоями толщиной от 1 до 3 мм. После нанесения первого слоя подождите около 10 мин, пока просохнет и наносите следующий.

Видео-инструкции по монтажу дымоходов

Чтобы представить, как происходит процесс установки дымоходов различных типов, предлагаем полезные и информативные видеоролики, снятые мастрами-умельцами.

Кирпичный дымоход своими руками:

Этапы установки керамического дымохода марки TONA:

Советы по монтажу сэндвич-дымохода:

Строительство дымохода для газового котла, печи или камина – ответственное занятие, требующее специального разрешения, составления проекта и профессиональных навыков. Если вы не уверены в своих силах, поручите установку трубы специалистам, которые выполнят работы с учетом всех норм и требований.

От того, какая вентиляционная система установлена в помещениях и насколько правильно и добротно сработан дымоход, зависит не только температурный режим, но и зачастую здоровье и даже жизнь обитателей дома. К обустройству дымохода предъявляются достаточно жесткие требования. Он должен быть надежным, прочным, жароустойчивым. Основное его предназначение обеспечивать воздухом отопительные системы и устройства и удалять угарный газ, образующийся в процессе сгорания топлива. Опасность угарного газа в том, что его трудно сразу заметить, так как он не имеет вкуса и запаха. Если дымоход не обеспечивает хорошей тяги, газ может попасть в помещение и вызвать отравление находящихся там людей. Процесс обустройства дымохода должен соответствовать нормам пожарной безопасности, которые включают в себя среди прочего высокий уровень устойчивости к агрессивному воздействию возникающих в ходе сгорания топлива веществ и качественную теплоизоляцию.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.
  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота, радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Для того чтобы сделать правильное устройство дымохода, необходимо иметь подробную схему данного сооружения. Неправильная кладка может спровоцировать скопление вредных токсических веществ внутри помещения. Проводить подобные работы должен высококвалифицированный специалист, который знает все о подобном сооружении.

Правильный уровень дымовой тяги обеспечивает быстрый вывод угарных газов за пределы жилого пространства. Такое сооружение представляет собой своеобразный пенал, который удаляет едкие продукты горения.

В специализированных отделах представлено несколько моделей дымоходов. Они отличаются по своему строению и материалу из которого они изготовлены. В нашем руководстве представлена подробная инструкция, как сделать дымоход для печи своими руками. Рекомендации опытных специалистов значительно облегчают поставленную задачу.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

  • кирпич первого сорта;
  • строительный состав;
  • уровень;
  • веревка для направляющей;
  • лестница;
  • схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

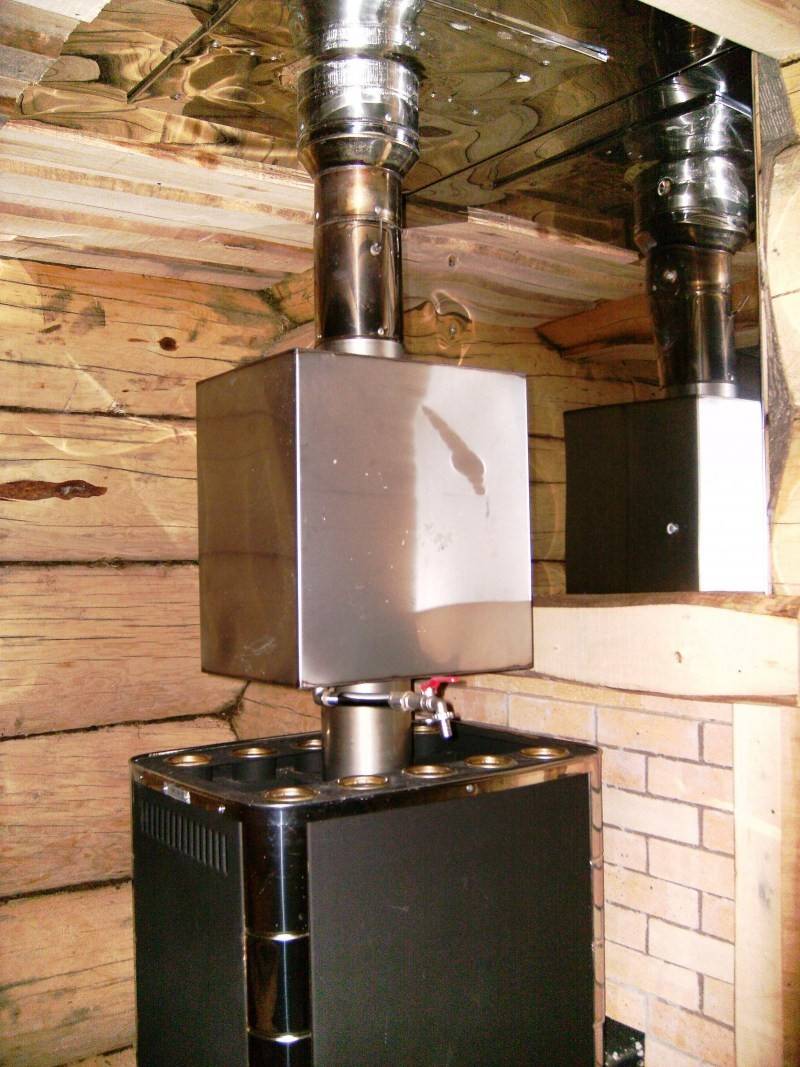

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Порядок установки трубы сэндвич

Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

Особенности установки сэндвич трубы сквозь стену:

Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.

Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.

Особенности данного способа монтажа следующие:

  1. Запрещены любые выступы на конструкции трубы.
  2. Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
  3. При отводе трубы стоит проследить, чтобы угол не превышал 30º.
  4. На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
  5. Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.

Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.

Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.

Дымоход для металлических печей и котлов

Дымоходы для чугунных печей более просты по строению и бывают двух видов:

Два варианта сборного металлического дымохода

Первый из них, показанный на рисунке, сложнее второго по исполнению, так как проходит внутри здания через все перекрытия. Особенно трудоемкими будут процедуры обустройства его в кровле и гидроизоляции швов вокруг трубы.

Но преимущество этого дымохода — в большем сохранении тепла в помещениях и в том, что он сможет нагреть еще и второй этаж или мансарду через которые будет проходить труба.

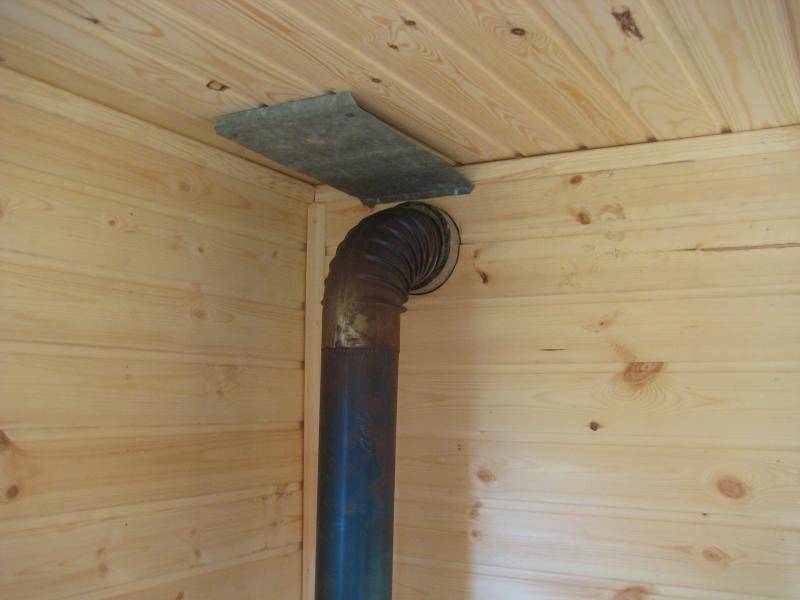

Вторым вариантом дымохода металлической печи является конструкция, почти полностью проходящая по улице. Внутри дома остается только ее часть, которая закреплена горизонтально. Это отводной от отопительного прибора отрезок, который может быть прямым или в виде, так называемого, колена. Он выходит через стену на улицу и входит в вертикальную дымоход, поднимающийся параллельно стене. Такое устройство более безопасно, и труба не займет лишнюю площадь помещения. Ее обустройство не доставит хлопот по гидроизоляции на крыше и по ее проходу через перекрытия.

Но, делая такую конструкцию, трубу для нее нужно выбирать с более толстым теплоизоляционным слоем, который может доходить по толщине до 10 см. Без такого утепления дым в трубе будет быстро остывать, тяга снижаться, а также возможно образование конденсата, что крайне нежелательно для печи.

Детали для металлического дымохода

Если раньше чтобы сделать достойный дымоход приходилось немало повозиться или потратить немалую сумму на заказ жестянщику, то сегодня производители вентиляционных и отопительных систем выпускают готовые детали различной конфигурации.

Детали сборного металлического дымохода

Подобные дымоходы выпускаются под разные диаметры, высоту и толщину утепления. Кроме этого, продаются и другие аксессуары, необходимые для устройства дымоотводной системы на стене и защиты ее от попадания вовнутрь влаги. Примерный перечень деталей, предназначенных для этой цели:

  • Трубы разной длины, оснащенные специальными замковыми пазами для скрепления их с другими деталями конструкции.
  • Металлические угловые переходы, выполненные под разным углом.
  • Обжимные хомуты разных размеров.
  • Кронштейны для крепления
  • Напольные, настенные и потолочные подставки и проходные патрубки для труб.
  • Тройники, изготовленные также под разными углами.
  • Дефлекторы, грибки, искрогасители и термогрибки.
  • Соединительные колена с требуемым диапазоном углов.
  • Другие мелкие детали, необходимые для монтажа дымохода.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
