Монтаж колпака
Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.
В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.
Порядок действий
На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак
Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки
Рекомендуется брать алюминиевые, так как с ними легче работать.
D – диаметр трубы, мм
H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм
W – диаметр дымника, мм
D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.
Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха
Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон
На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.
Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.
Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.
Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.
После того как этот элемент будет готов, его можно закрепить на трубе
Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях
Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.
Конструкция колпака
Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.
Устройство стандартного колпака
- Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
- Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.
Чертеж фартука-капельника с разметкой
- Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
- Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.
Варианты дымников со скатами
Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

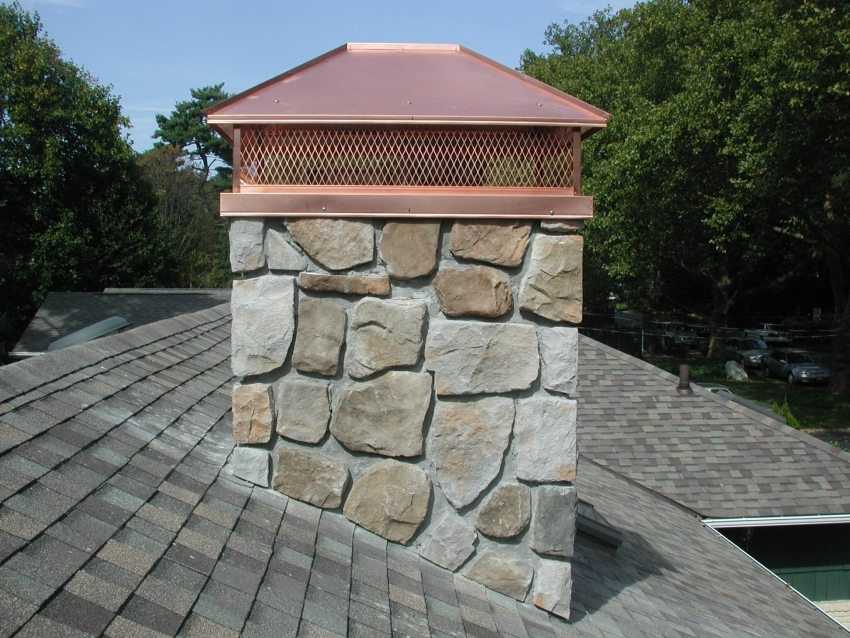

Декоративный колпак из меди

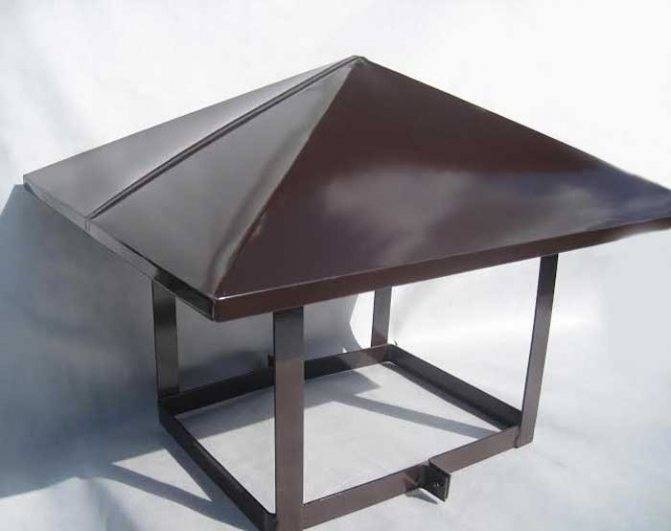

Простой колпак для дымохода
Как изготовить колпак своими руками?
Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.
Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.
Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:
- верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
- расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
- наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
- насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.
Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:
Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1
Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
Пунктиром необходимо разметить линии сгибов.
Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды
Соединяемые детали конструкции фиксируют заклепками.
Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.
Как сделать грибок на трубу своими руками
Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке
Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении
Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.
Чертеж колпака на дымоход
Чертеж колпака на дымоход
Порядок действий такой:
- Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
- Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
- Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
- Соедините колпак и зафиксируйте заклепкой 3,2мм.
- По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
- По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
- Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
- Соединить колпак с основанием.
Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).
Дымник для изготовления своими руками
Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.
Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.
В этом видео изготовление обычного зонта на трубу.
Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу. Если не угадали с материалом — отпишитесь.
Классификация
Выбирая козырек, учитывайте несколько характеристик.
По материалу
От качества и вида материалов зависит долговечность козырька
При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет
Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.
Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.
Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.
Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.
Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.
По форме
Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:
- полуцилиндрическая или сводчатая;
- четырехскатная, самая простая и востребованная конструкция;
- шатровая – ближе к европейскому стилю зданий и крыш;
- с двумя скатами, встречается на половине крыш в стране;
- выполненная в виде шпиля башни, напоминает колпаки в готических замках;
- плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.
Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.
Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.
По назначению
По назначению защитные устройства подразделяются:
- колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
- для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
- котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.
Как правильно выбрать колпак для дымохода?
Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.
Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.
Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.
Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.
Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.
Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.
Как изготовить козырек
Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:
- габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
- угол уклона скатов – от 30 до 45°;
- минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.
Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.
Схема работы дефлектора
Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.
Насадка красивая, но не слишком эффективная
Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.
На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.
Делаем простой круглый зонтик
Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:
- Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
- Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
- Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
- Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга (слева) и соединение краев грибка (справа)
Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:
Двускатная флюгарка
Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.
Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.
Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.
Сборка рамы и монтаж стоек по углам
Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:
Назначение и функции колпака на дымоход
Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

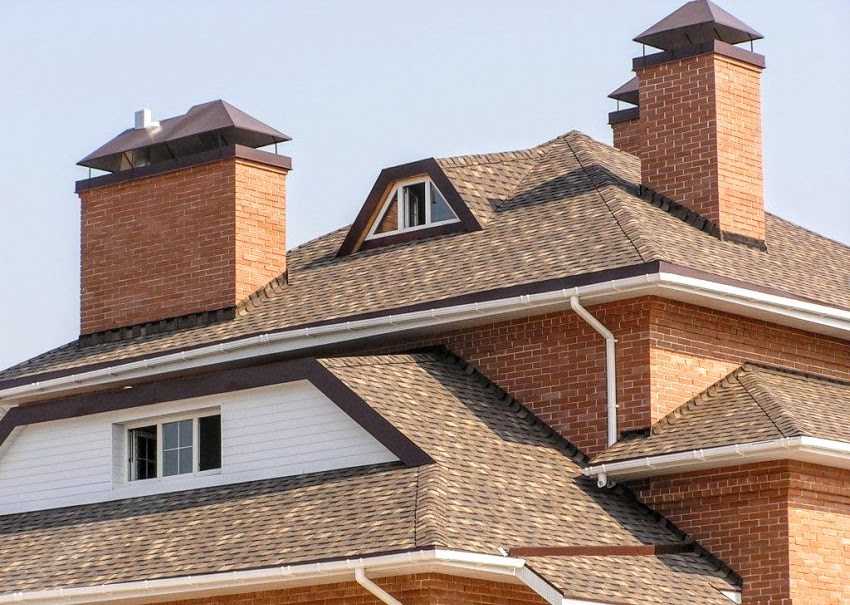

Колпак на дымоход может стать оригинальным украшением кровли жилого дома
Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:
- защита внутренней части дымохода от влаги, мусора и пыли;
- усиление тяги в трубе для эффективного прогорания топлива в печи;
- эстетичное дополнение дизайна здания;
- продление срока эксплуатации дымохода в результате его защиты от осадков.
Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.
Материалы для дымника
Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.
Металл — практичная основа для дымника
Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:
- сталь листовая;
- листовой алюминий;
- медный металлопрокат;
- нержавеющая сталь в листах;
- цинко — титановый сплав.
В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.
Варианты конструкций
Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключается в усилении тяги.
Дефлекторы разнообразны и могут быть как простыми, так и более сложными
Среди наиболее востребованных вариантов дымников особенно примечательны следующие:
- колпак с открывающейся крышкой;
- плоский дымник для трубы;
- колпак с флюгером;
- колпак многоскатной конструкции;
- дефлектор с вентиляционными отверстиями.
Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.
Выбор колпака в зависимости от дымохода
Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.
Изделия в виде трубы оптимальны для газовой системы отопления
Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.
Дефлектор Григоровича
Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:
- дефлектора в форме усеченного конуса;
- колпака, предохраняющего трубу от осадков;
- обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.
Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:
- Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
- Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
- Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
- Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.
Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.
Технология изготовления и монтажа:
- По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
- Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
- С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
- Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.
Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.
Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.
Какими бывают дымники в зависимости от формы
Разнообразие форм современных дымников очень велико. Здесь можно найти практически любые варианты. Рассмотрим самые популярные из них, которые имеют необычную геометрическую форму и способны украсить любую трубу:
- флюгарка стандартной формы: имеет вид домика с четырехскатной крышей;
- дымник в стиле модерн: устроен по типу стандартного, однако дополнительно имеет плоское навершие;
- дымник в европейском стиле: имеет необычный внешний вид благодаря полукруглому навершию;
- колпаки со щипцовой крышей, у которой четыре ската (очень функциональная конструкция, которая хорошо проветривается и при этом защищает трубу от снега);
Колпак со щипцовой крышей.
- флюгарка с флюгером;
- флюгарка, оснащенная отрывающейся крышкой.
Флюгарки с флюгером отличаются тем, что внутри конструкции расположена специальная заслонка, позволяющая продуктам сгорания спокойно выходить из трубы даже в самую ветреную погоду. А дополнительная открывающаяся крышка обеспечивает легкий доступ к дымоходным каналам, чтобы производить их очистку.
В зависимости от формы, крыши дымников разделяют на следующие категории:
- шатровые;
- двускатные;
- четырехскатные;
- полуцилиндрические (или сводчатые);
- плоские;
- шпилеобразные;
- четырехщипцовые.
Однако в большинстве случаев этот параметр не влияет на функциональность устройства и служит исключительно в эстетических целях, обеспечивая дымоходной трубе неповторимый внешний вид.
Дымник – важный элемент системы дымоудаления в доме.
Монтаж колпака
Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.
В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.
Порядок действий
На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак
Крепление производится при помощи заклепок
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки
Рекомендуется брать алюминиевые, так как с ними легче работать.
D – диаметр трубы, мм
H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм
W – диаметр дымника, мм
D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.
Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон
Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон
На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.
Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.
Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.
Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.
После того как этот элемент будет готов, его можно закрепить на трубе
Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях. Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами
Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления
Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.
Выбираем подходящий материал
На сегодняшний день материалов для изготовления существует достаточно много. Но в большинстве случаев используется нержавеющая сталь, притом с полимерным напылением. Если таковой нет, то вполне подойдет алюминий, сплав цинка с титаном или медь. То, насколько правильно был подобран материал для работы, много в чем влияет на долговечность самого изделия.
Нередко производители оборудуют свои изделия не только защитной сеткой, но также специальными теплоотражающими экранами. И в то время как сетка защищает канал от птиц, экраны предотвращают перегрев полимерной поверхности и ограждают ее от искр, которые могут вылетать из трубы.
Колпак на дымоход с сеткой и экраном
В процессе проектировки уделите особое внимание капельнику – специальному приспособлению, выполненному в виде юбки и предотвращающему попадание снега или дождя на внутренние поверхности кладки дымоходного канала. Другим словами, колпак на трубу дымохода защищает канал не только снаружи, но и изнутри
Итак, самыми доступными материалами, которые можно будет использовать при создании дымника, являются:
- нержавеющая сталь;
- медь;
- оцинкованное железо.
Не забывайте при этом о том, что изделия в большинстве случаев устанавливаются в труднодоступные места, в связи с чем материал, который выбран для работы, обязательно должен быть качественным и невосприимчивым к атмосферным воздействиям. Если выбирать из приведенных выше материалов, то самым подходящим в этом плане вариантом является именно медь.
