Потолочная разделка для бани проводим дымоход правильно

Причины и последствия разрушения трубы дымохода

К искусственным разрушениям можно отнести: некачественную безграмотную кладку; низкосортные материалы, использованные при работе; недолжная эксплуатация; низкую квалификация мастера-печника; несоблюдение правил и схем возведения конструкции.

Такой дымоход уже требует ремонта

При неправильно проведенных работах в дымоходной трубе может образовываться конденсат, а при перепадах температур и замерзании воды лед будет разрывать раствор в кладке и разрушать кирпичи. После таких процессов не исключено нарушение тяги, а значит, будет невозможно топить камин или печь, так как дым не будет уходить в трубу, а направится в помещение.

Явное расслоение низкокачественного кирпича

При использовании некачественного или незакаленного кирпича, он может быть испорчен искрами или воспламенением газов, исходящих из топки. В дальнейшем эти разрушения могут привести к порче всей системы печного отопления или даже к пожару.

Ремонт дымохода из кирпича производится в и случаях его порчи по иным причинам – например, из-за последствий стихийных проявлений или механического воздействия, приведших к нарушению целостности и монолитности кладки.

Фатальное воздействие времени и природы

К естественным причинам разрушений относят вышеупомянутое длительное использование, и, как следствие, общее старение сооружения.

Строительные нормы и правила СНиП для ППУ

Нормы по монтажу дымохода и потолочных узлов, а также рекомендации по эксплуатации находятся в СНиП 41-01-2003. В документе приведены безопасные температурные режимы для различных зданий и сооружений, перечислены размеры дымоходов и потолочных узлов. Если вы приобрели заводской потолочный узел, то в СНиП заглядывать не обязательно, за вас это сделали производители. Вам остается только установить изделие и ознакомиться с инструкцией, которая обязательно прилагается к потолочному узлу.

Для любознательных все же приведу ключевые размеры и рекомендации:

1. Гильзы потолочно-проходных узлов обязательно изготавливаются из негорючих материалов.
2. Сечение гильзы должно быть шире диаметра дымохода, чтобы обеспечить удобную прокладку.
3. Разделку (устройства прохода трубы) в кровле обязательно делают из огнестойких материалов.
4. Разделку выполняют не менее 50 см при прохождении канала дымохода через участки с горючими конструкциями. При огнестойких материалах – 38 см.
5. Не следует применять жесткое соединение разделки с перекрытием, чтобы исключить искривление дымохода.
6. Отступка, т.е. расстояние между дымоходом и близлежащей ограждающей конструкцией (стеной и т.д.), для горючих материалов – от 26 до 50 см, для негорючих – от 20 до 38 см.

Виды потолочно-проходных узлов

Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.

Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.

Герметизация дымохода котла из нержавейки

      Вы хотите обеспечить максимальный теплообмен отопительного устройства? Высокая теплоотдача с существенной экономией топлива возможна только при хорошей тяге в выпускной системе котла на всем пути следования дымового потока.

     Однако чтобы создать дымоход с герметичными стенками, недостаточно только рассчитать параметры системы и подобрать подходящий материал элементов.

С какой целью надо герметизировать дымоход из нержавейки?

     Для обеспечения приемлемой тяги отрезки нержавеющих труб и компоненты соединяются хомутами в единую конструкцию. Однако правильный монтаж без хорошей герметизации дымохода не обеспечивает стабильного функционирования и безопасности дымоходного канала. Также наложенные слои изоляции подвержены растрескиванию и со временем деградируют.

      Это происходит в результате действия перепадов температур, агрессивных сред и атмосферных осадков. Поэтому пространство зазоров мастера печного дела заполняют жаростойкой базальтовой ватой, а соединения обрабатывают герметизирующими средствами, способными выдерживать температуру до 700ºС.

     Если дымоход представляет модульную нержавеющую конструкцию и не боится попадания влаги, он все равно герметизируется в целях:

предупреждения снижения тяги через щели в канале;

недопущения проникновения угарного газа и продуктов горения в помещение.

Особенности герметизации печных каналов из нержавеющей стали

     Подлежат тщательной обработке места соединений труб, модульных сборок и элементов конструкции независимо от места локализации в дымоходном тракте, в первую очередь:

стыки стальных колен, тройников и переходников с одного диаметра труб на другой;

ревизионное окно, заглушки и сборники конденсата;

обжимная юбка в месте соприкосновения с крышей и узлы прохода через перекрытия.

     Если конструкция дымохода будет монолитной, герметиком промазывают соединение по всей длине после окончательной подгонки соединяемых частей. Обычно достаточно обработать только внутренние части системы стального дымохода, но допускается герметизация и снаружи.

     Некоторые стыки владельцы дымоходов оставляют разъемными на случай возникновения нештатной ситуации. Такие соединения лучше изолировать термостойким скотчем или монтажной пеной. Последнее средство наносится исключительно в места непосредственного соприкосновения элементов.

Чем промазывать дымоход из нержавеющих труб?

     Все печные герметики можно условно разделить на следующие типы:

на основе силикона или силиката;

по составу компонентов на 1-компонентные или 2-компонентные;

по стойкости субстанции к воздействию температур на температуростойкие или жаропрочные.

      Силиконовые герметизирующие средства самые применяемые в печном деле благодаря своей эластичности и высокой прочности, приобретаемой после полимеризации состава. Они сохраняют первоначальное положение элементов конструкции при возможной деформации под воздействием высоких температур.

      Силикатные герметики называют часто «жидким стеклом», они обладают высокими адгезионными свойствами и проявляют высокую жаростойкость на высокотемпературном объекте. В сочетании с примесями стекловолокон создается устойчивый к усадке и расширению дымонепроницаемый слой.

      Однокомпонентные герметики по определению состоят из 1-го компонента, поэтому не требуется смешивать ингредиенты перед проведением герметизации. Продукт пастообразной консистенции выдавливается из эргономичной пластиковой тубы с концевым наконечником. Простоту применения средства высоко оценили владельцы частных домовладений, испытывающие частую потребность в герметизации стыков.

      Двухкомпонентные составы необходимо предварительно подготовить, смешав основное вещество с катализатором в пропорции, указанной в инструкции. При этом продукт должен использоваться сразу после замешивания и хранению не подлежит. Такой композит не подходит для герметизации стыков своими руками и обычно применяется профессиональными печниками.

      Термостойкие составы (Makroflex TA 145, «Гермент высокотемпературный») и автомобильные аналоги подходят только для внешних поверхностей с температурой нагрева не более 315–350 °C.

Жаропрочные герметики (Penosil Sealant, Soudal +1500 °C) применяют даже в камере сгорания котла, поскольку выдерживают температуры 1100–1600 °C, в том числе при максимальной t °C в течении 1–2 часов.

При отсутствии печных составов они с успехом заменяются герметиками для глушителей автомобилей с идентичной термостойкостью.

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

• проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
• идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
• указанное расстояние заполняется негорючими материалами;
• отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
• труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
• максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
• дымоход не должен крепиться к перекрытию или кровле жестко.

В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;

Базальтовая вата

керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;

Керамзит средней фракции

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;

Утеплитель минерит

• асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
• песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.

Самым оптимальным утеплителем считается минерит.

Изоляция стыков труб

Для придания стыкам герметичности применяют:

• высокопрочные герметики, способные выдерживать большие перепады температур;
• специальные хомуты, изготовленные из такого же материала, как и дымоход.

Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

Вариант прохода кирпичной дымовой трубы через крышу

В зависимости от типа дымоходной трубы разделка устраивается несколькими способами. В случае с кирпичным дымоходом в кровле вырезается отверстие, которое больше размера трубы на 25 см по всем сторонам, если кровельный материал легковоспламеняемый. Если же кровля выполнена из металла, то зазор можно сделать минимальным. Главное — правильно выполнить разделку в месте прохода дымохода сквозь стропильную систему.

Здесь можно создать вокруг трубы дополнительную конструкцию из стропильных ног и обрешетки. Пространство между трубой и деревянными элементами заполняется негорючим теплоизолирующим материалом, в качестве которого чаще всего используется минеральная вата на основе стекловолокна. Естественно, все новые деревянные элементы должны быть обработаны антипиренами и антисептиками. Если дымоход упирается в коньковый брус, то в последнем делается выпиливание, а сам брус с обеих сторон устанавливается на вертикальные стойки.

На самой кровле делается специальный фартук из металла, который одним краем заводится на вертикальные плоскости дымохода на высоту до 30 см. А противоположный край должен быть подложен под кровельный материал в месте разреза. Но это для тех труб, которые далеко отстоят от конька. Если же дымоход располагается в непосредственной близости к коньку, то фартук заводится под коньковый элемент покрытия. На трубе фартук сначала заводится в ранее сделанную штробу, крепится планками и герметизируется влагостойким герметиком.

Иногда ширина дымохода параллельно коньку превышает 80 см. Это часто случается, когда в одной конструкции совмещены разные выводящие каналы — от камина, отопительного котла, газовой колонки, вентиляционной системы и прочего теплового оборудования. В этих случаях рекомендуется сделать на кровле так называемую разуклонку. Это подобие козырька, который защищает стык кровли и трубы от влаги со стороны конька, а также от скопления снега и дождевых потоков путем отведения их в стороны. Работа требует опыта и знаний, так что лучше ее поручить специалистам.

О расстояниях до горючих конструкций

Для правильной и безопасной работы банную трубу необходимо вывести через специально созданный узел прохода в потолке. Благодаря этому устройству будет выдержано безопасное расстояние от наружной поверхности трубы до материалов потолочного перекрытия. Это требование закреплено СНИПОМ 2.04.05-91. В соответствии с ним, нужно выполнить следующее:

• Расстояние между горючими стропилами и обрешеткой и наружной поверхностью кирпичных и бетонных труб должно составлять не менее 130 мм;
• Между перекрытием и поверхностью керамической трубы без изоляции должно быть выдержано расстояние не менее 250 мм, а между трубой с теплоизоляцией – 130 мм.

Именно с учетом этих значений необходимо выполнять монтаж балок перекрытия своими руками. Их следует устанавливать на расстоянии около 60 см. Но такой шаг можно выдерживать лишь в случае использования труб с изоляцией.

Внимание нужно уделить и сечению выходного патрубка печи, которое обычно составляет 115-120 мм. Иногда при устройстве прохода используют теплоизолирующий сэндвич толщиной 100 мм

В этом случае допускается увеличить сечение до 315-320 мм. По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм). Это как раз и позволяет соблюсти рекомендованный шаг 60 см.

Еще необходимо определить минимальный шаг для трубы без теплоизоляции. При внутреннем сечении дымохода 115 мм безопасным будет считаться расстояние, при котором наружный край трубы удалён от горючих материалов на 250 мм. Монтаж балок должен быть выполнен с шагом 516 мм (250 мм * 2 + 115 мм).

Хотя отклонения небольшое, однако все же в указанный интервал не укладывается. Приведенная схема расчёта предназначена для дымового канала средних размеров. Но в некоторых банях используются трубы и с большим сечением. Как бы то ни было, если вы еще не приступали к устройству потолка, обязательно учитывайте расстояние при размещении балок.

Если обратиться к приложению 16, то там можно найти рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

Для перегородок, оборудованных защитным покрытием:

• Для труб толщиной 120 мм – 200-260 мм;
• для труб толщиной 65 мм — 380 мм.

Для перегородок, не имеющих специальной защиты:

• Для труб толщиной 120 мм — 260-320 мм;
• Для труб толщиной 65 мм — 320-500 мм.

Все эти расстояния наглядно показывают, каким должен быть рекомендуемый отступ от стен. Они даются из-за того, что часто во многих строениях дымоходную трубу устраивают в непосредственной близости от стен. При этом материал стены также нуждается в защите от возгорания. Причина этого проста: дымовые газы, выходящие из топки, могут иметь температуру 500° C. В случае отсутствия у деревянных стен специальной защиты спустя некоторое время они накаляются, а впоследствии могут вспыхнуть. Учитывая эти риски, на поверхности стены необходимо закрепить теплоизоляционный слой, а поверх него набить лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции

При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

1. По краям отверстия в потолке оббивается теплоизоляционный слой;
2. Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
3. На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
4. Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
5. Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50 о С. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли. Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50 о С. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части. Как его делать, смотрите в следующем видео. Все рассказано подробно.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе. В следующем видео еще раз продемонстрирована техника установки внутреннего фартука для кирпичной трубы, а также показано, как устанавливается галстук и наружный декоративный фартук.

Вообще, сколько материалов, столько и способов монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.

Пошаговая инструкция: как сделать ППУ для дымохода своими руками

Для изготовления самодельной конструкции для прохода трубы через потолок понадобятся следующие материалы:

• жесть для стенок;
• лист нержавейки для днища (низа);
• минерит для изоляции разделки от перекрытия;
• оцинкованный профиль, который используют для монтажа гипсокартона.

Приведенный список можно менять по своему усмотрению и желанию. Но приступим к сборке:

1. Из жести сделать стенки. Вместо гибочника использовать досками. Углы скрепить заклепками. Короб делается согласно толщине перекрытия, ширину разделки рассчитывают согласно нормативом, умножая его на 2 и учитывая диаметр дымохода.
2. Под стенки вырезать полосы минерита – они будут отделять короб от перекрытия – и подготовить распорки из оцинкованного профиля. Они нужны при монтаже, чтобы короб держал форму.
3. Из нержавейки изготавливается низ. В листе сделать отверстие с небольшим зазором, чтобы легко вывести трубу. Лист монтируется непосредственно при монтаже короба в перекрытии.

Конструкция из примера подойдет для потолков одноэтажных бань и домиков. Для двухэтажных зданий приведенный список придется расширить – как минимум на дополнительный лист нержавейки для крышки.

Требования к дымоходам

Есть два основных требования к дымоходу:

1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Особенности разделки кирпичных труб

Особенностей кирпичных труб всего 2:

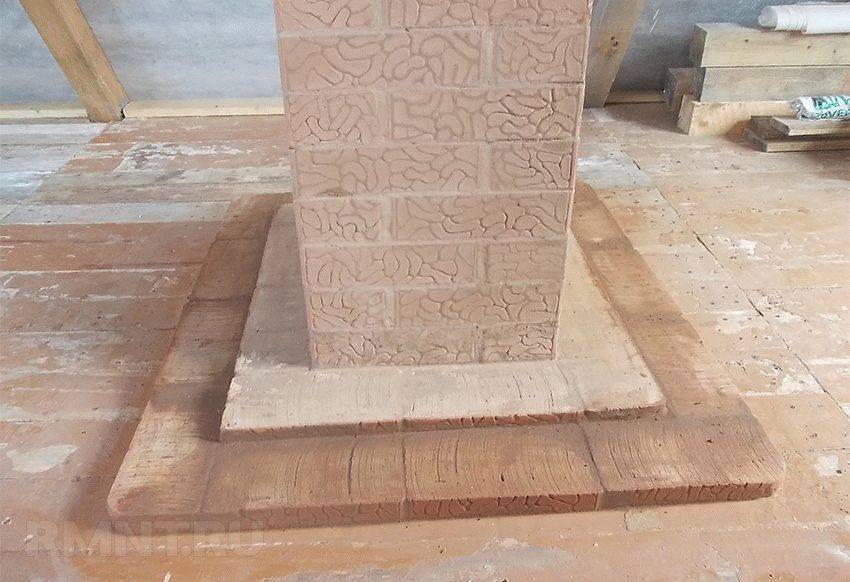

• Кирпичная труба опирается на фундамент. Значит, она устойчива и не требует дополнительных креплений в виде кронштейнов. При этом выполнение таких креплений с жестким затягиванием хомутов может грозить деформацией трубы ил крыши, что может привести к пожару или обрушению здания.
• Кирпич пористый материал, поэтому нуждается в несколько большей защите от разделки. Поэтому пристенные профили монтируются в специальный паз, который выполняется в кирпичной трубе путем штробирования с помощью болгарки.

Разделка кирпичного дымохода

Порядок выполнения разделки кирпичного дымохода следующий:

1. Выполняется штробирование дымохода после контробрешетки. Задача штробирования создать паз для нижней рейки пристенного профиля.
2. Монтируется нижний пристенный профиль. Крепят его болтами к контробрешетке. К нижней рейке крепится галстук. Галстук представляет собой лист металла в форме треугольника с концом слегка загнутым вверх. Конец листа загибают для того, чтобы вода не проникала в чердачное помещение.
3. Пристенный профиль промазывается герметиком.
4. Монтируются боковые и верхняя планки. После чего пристенный профиль накрывается покрытием, которое прижимается фартуками.
5. Верхний фартук убирается под лист настила или под конек ,если труба находится рядом с коньком.

Разделка дымохода достаточно важный процесс. Поэтому все крепления должны быть выполнены качественно и надежно, иначе возможно протекание крыши в районе дымохода. Соблюдение инструкций и нормативов, позволит вам сделать все правильно и долговечно. Правильно смонтированный дымоход прослужит не одно десятилетие.

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.
