Геотермальное отопление дома

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

• основная часть должна располагаться под землей или на дне водоема;
• в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

   Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

   Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Особенности

Стоит сказать о нескольких особенностях геотермальных систем отопления дома.

Отличие, например, от газового или электрического котла заключается в том, что здесь не требуется нагрев теплоносителя до высоких температур. Работа в низкотемпературном режиме обеспечивает меньшие энергетические затраты. Как известно, в системе отопления для компенсации низкой температуры теплоносителя используется увеличение поверхности радиатора. Чтобы этого не делать, рекомендуется использовать тёплые полы. Подобный вид отопления дома будет в этом случае более рациональным, поскольку тепло будет поступать сразу в зону обитания, а не в пространство под потолок помещения.

Плюсы и минусы геотермального отопления

Актуальным геотермальное отопление стало в Америке в период кризиса в 80-е годы. Изначально монтаж установок стоил больших денег и такое отопление использовалось исключительно состоятельными людьми, но позже геотермальное отопление стало более доступным для массового использования населением. Преимущества использования геотермального отопления в частном жилище:

• энергию геотермального вида получать и в дальнейшем использовать можно практически в любом месте;
• подача такого вида тепла неограниченна;
• использование такой энергии считается наиболее устойчивым;
• энергия геотермального вида не содержит в себе разного рода вредные выбросы от сгорания углекислого газа;
• отопление на основе геотермальной установки не требует оказывать дому постоянное обслуживание;
• отопление считается бесплатным для владельца дома;
• насосы установки занимают намного меньше места, чем аналогичные тепловые установки, геотермальному насосу под установку нужно места примерно столько же, как и, к примеру, холодильнику;
• геотермальная энергия помогает, как нагревать помещение, так и при необходимости охлаждать его, принцип работы схож с алгоритмом работы кондиционеров;
• при желании можно устанавливать такое отопление совместно с другими системами подачи тепла, например, с газовой системой, дизельной или работающей за счет энергии солнца.

Несмотря на целый ряд позитивных моментов использования такого вида отопления, геотермальные установки имеют и свои недостатки, основные среди которых такие:

• высокие показатели себестоимости для монтажа всей системы;
• долгий срок окупаемости.

Такие недостатки системы отопления меркнут в сравнении с нынешними тенденциями мирового удорожания различных видов топлива. Конечно, срок окупаемости длительный, но за сотню лет геотермальная установка покажет все свои плюсы и докажет свою экономичность на практике. Такой вид отопления уже по достоинству оценили в целом ряде стран Европы и в Америке. К примеру, в Швеции около 70% частных домовладельцев выбрали в качестве отопления именно такую систему.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Watch this video on YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Главные недостатки геотермального отопления

1. Необходимость электрической энергии. Простейшая геотермальная система требует для получения 4 (кВт) тепловой энергии не менее 1 (кВт) электричества.

Забор тепла от грунта не происходит сам по себе. Для теплообмена обязательно и непременно используется насос. Случись что с электросетью, отопительный контур сразу перестанет обеспечивать объект теплом, так как тепловой насос остановится без электропитания.

2. Низкий уровень теплоотдачи. Традиционная горизонтальная система геотермального отопления, которая уходит под землю на глубину 15-30 метров, обеспечивает лишь 40 (Вт) тепловой энергии с каждого погонного метра подземной магистрали.

Для получения 4 (кВт) тепловой энергии нужно задействовать не менее 100 (м) трубопроводного контура. Если же планируется отапливать объект общей площадью 250 (м2) (высота потолка 2,5-3 метра), нужно задействовать систему отопления мощностью не менее 27,5 (кВт). Для работы такого оборудования понадобится минимум 688 метров погонных подземного трубопровода.

Это далеко не все недостатки геотермального теплового насоса.

3. Ограниченная сфера применения. Геотермальное отопление возможно установить далеко не на каждом объекте. К примеру, отапливать отдельную квартиру в многоэтажке или какой-нибудь магазин в центральных районах города точно не получится. Разрабатывать грунт на территории густонаселенных жилмассивов вряд ли кто-то разрешит.

Другое дело, если геотермальное отопление организовывается на территории жилищного объекта из частного сектора или для какого-нибудь предприятия на окраине города.

4. Высокая стоимость установки геотермального отопления. Само оборудование для организации геотермального отопления стоит минимум в 10 раз дороже аналогичной по мощности газовой техники.

Но покупка оборудования является далеко не полной статьей расходов. В сумму установки геотермального отопления нужно дополнительно включить расходы на создание и обустройство подземных коммуникаций. Не нужно забывать и про пусконаладочные работы, а также обслуживание.

Геотермальное отопление обходится очень дорого.

5. Длительная окупаемость. Срок окупаемости среднестатистической геотермальной системы во многом превышает 10-15 лет. Большой срок окупаемости обусловлен высокой стоимостью оборудования и монтажа коммуникаций.

Для сравнения, традиционный бытовой газовый котел мощностью до 12 (кВт) окупается в среднем за 5 лет.

Недостатки системы

На первом этапе организации геотермальной инфраструктуры потребуются существенные расходы – как на оборудование, так и на монтажные работы. Причем затраты будут превосходить смету на те же котельные станции с полным комплексом пуско-наладочных работ. Окупаемость за счет низких затрат на обслуживание займет 5-7 лет. Относят к минусам геотермального отопления дома и громоздкость коммуникаций. Даже при рациональном и компактном обустройстве вертикальных аккумуляторов потребуется прокладка труб до распределительного узла с перекачивающей станцией, для которой также необходимо отдельное помещение.

Как своими руками сделать геотермальное отопление

Сложности с устройством геотермального отопления своими руками начинаются с шахты, размеры и глубина которой зависят от множества факторов: географии региона, особенности грунтов, климата, площади отопления и т.д. Глубина шахты может быть от нескольких десятков до сотен метров.

Существует три вида теплообменников для устройства геотермального отопления:

1. Вертикальный со скважинным насосом. Глубина его может достигать 200 м, стоимость велика, но срок службы до 100 лет оправдывает затраты.
2. Горизонтальный, расположенный под землей ниже отметки промерзания почвы. Недостаток такой конструкции — большая площадь: на дом 200 м2 понадобится 500 м2 теплообменника.
3. Подводный, расположенный ниже глубины замерзания воды зимой. Для частного дома часто наиболее подходящий вариант, позволяющий обойтись без объемных и дорогостоящих земляных работ. Единственное условие — наличие водоема на расстоянии не более 100 м от дома.

На фото горизонтальный теплообменник для геотермального отопления

Внешний контур делается из полиэтиленовых труб из расчета 40-50 Вт тепла на 1 м длины коллектора. Если производительность насоса 10 кВт, то глубина скважины должна быть 160-200 м. Иногда вместо одной скважины делают несколько нужной суммарной длины. Применяется также кластерная технология бурения из одной точки в разных направлениях — это позволяет сохранить придомовой участок.

Схема устройства геотермального отопления

Подробнее о том, как сделать геотермальное отопление загородного дома, смотрите на видео ниже.

Принцип работы с энергией Земли

Принцип работы геотермального отопления загородного дома основан на обратном цикле Карно:

1. коллектор наполняется жидкостью-незамерзайкой, которая и переносит тепло из недр земли к насосу – соленой водой, водой со спиртом или гликолевой смесью;
2. эта энергия в испарителе переходит хладагенту с низким градусом кипения, что приводит к стремительному закипанию и превращению в пар (испарению);
3. действующий компрессор увеличивает давление этого пара, что вызывает повышение его температуры;
4. конденсатор охлаждает хладагента, который передает тепло контуру обогревательной системы, и, соответственно, конденсируется;
5. в завершении цикла хладагент вновь попадает в компрессор через дроссельный клапан, и круг начинается заново.

Тепловой насос можно назвать «холодильником наизнанку»: хладагент холодильника греется за счет тепла продуктов и нагревает среду вне устройства, выходя через трубки на заднюю стенку.

А в случае с обогревом выделяемое тепло греет теплоноситель в самой системе отопления загородного дома.

Самый оптимальный вариант такого обогрева – теплые полы.

Важно! С качественным и верно рассчитанным теплозаборным контуром тепловой насос, потребляя 1кВт энергии, может отдать системе до 5кВт тепла

Самостоятельная организация геотермального отопления

Естественно, установка оборудования и самих тепловых насосов зависит от выбранного типа теплообменника.

• Проще всего выполнить монтаж при условии, что дом расположен возле водоема. В таком случае достаточно нанять нескольких помощников и спецтехнику, чтобы проложить трубу на дне. После этого останется лишь подключить тепловой насос, после чего в доме станет тепло.
• Если вы отдали предпочтение горизонтальному теплообменнику, то придется перекопать участок. Впоследствии здесь не удастся организовать сад или огород.
• Наиболее сложной считается установка вертикального теплообменника. Выполнение такой работы стоит доверить специалистам, имеющим соответствующий опыт и профессиональное бурильное оборудование.

Геотермальное отопление стало использоваться совсем недавно. Благодаря ему удается получить дешевую энергию с минимумом расходов. Чтобы такой альтернативный вариант оказался эффективным, необходимо учесть все требования, а также правильно установить тепловой насос.

Чем так хорошо геотермальное отопление

• Энергия земли для отопления дома не может быть исчерпана.
• Здесь не существует риска возгорания.
• Покупать топливо и хранить его – не требуется.
• Система полностью экологична и безопасна.
• Работает автономно.
• На обслуживание отопления не приходится тратиться.
• Производительность высокая.

Отопление дома энергией земли прекрасно сочетается с теплым полом. Если использовать такое сочетание двух отопительных систем, то у вас будет равномерно распределенная температура по всем помещениям, не будет зон перегрева. Если изучить отзывы, то можно отметить, что затраты на монтаж системы окупаются, в среднем, через три года.

В геотермальной системе отопления часто используют теплые полы

Вертикальные коллекторы для отопления дома от земли

Чаще всего используются именно такие коллекторы – их погружают в землю на глубину в несколько десятков метров. Для этого на незначительном расстоянии от дома бурят нужное количество скважин, в них затем помещают трубы (обычно из сшитого полиэтилена). На такой глубине температура грунта остается высокой и стабильной, соответственно, отопление частного дома теплом земли получается высокоэффективным. При таком варианте для коллекторов не требуется большая площадь.

Однако следует учитывать существенный недостаток данной схемы: отопление из недр земли обходится дорого. Разумеется, первоначальные затраты впоследствии окупятся, но все же далеко не каждая семья может позволить себе такие расходы. Цена бурения высока, и на то, чтобы сделать несколько скважин глубиной в 50 метров, денег потребуется немало.

Способы монтажа термальной системы отопления своими руками

Когда обустраивают термальное отопление, используют разные типы теплообменников:

1. Вертикальная установка. Она отличается компактностью и более высокой ценой монтажа по сравнению с иными вариантами. Чтобы обустроить отопление из скважины не потребуется большая площадь, но придется использовать особые бурильные установки. В зависимости от применяемой технологии глубина скважины может достигать отметки в 200 метров при минимальном показателе, равном 50 метрам. Срок эксплуатации такого отопления дома от скважины достигает 100 лет. Этот вид геотермального теплоснабжения выгодно монтировать на ранее обустроенном участке, поскольку ландшафт окружающего пространства не будет нарушен.
2. Горизонтальное устройство – его используют часто. Когда устанавливают такой теплообменник, трубы нужно укладывать на значительную глубину, которая должна превышать отметку промерзания почвы. Основной недостаток применения подобной разводки состоит в том, что для монтажа коллектора необходима большая площадь. На ранее благоустроенном участке подобную систему проложить непросто.
3. Водоразмещенная установка – такой тип теплообменника среди способов геотермального отопления является самым экономным относительно затрат, поскольку функционирует за счет энергии водных ресурсов. Данная система актуальна для владельцев недвижимости, у которых в сотне метров от участка имеется природный водоем.

Особенности отопительной системы

В отличие от газового котла, тепловому насосу не требуется нагревать теплоноситель системы отопления до высокой температуры, так как образование конденсата при холодной «обратке» ему не грозит. К тому же работа в низкотемпературном режиме потребует меньших энергозатрат.

Чтобы компенсировать низкую температуру теплоносителя, поверхность радиаторов пришлось бы сильно увеличивать, поэтому вместо них лучше использовать систему «теплый пол». Этот вид отопления является и наиболее рациональным, так как нагреваемый воздух в первую очередь поступает, так сказать, в зону обитания, а не под потолок.

Тепло от земли

Еще один аргумент в пользу «теплого пола» — минимальные теплопотери. Ведь их величина зависит, в первую очередь, от перепада температур, а он при низкотемпературном режиме является наименьшим. Второй фактор – площадь контакта нагретого воздуха с наружными стенами. Поднимающийся от «теплого пола» воздух наружных стен не касается (при использовании обычных радиаторов он буквально омывает остекление окна и прилегающие участки наружной стены).

Основной недостаток «теплого пола» — энергозависимость – в данном случае неактуален, так как тепловой насос тоже не сможет работать без электричества.

Опасность скрытой протечки также можно не принимать во внимание, если контур делать цельным из гибких полимерных труб.

Преимущества или недостатки?

Так как данные устройства появились у нас относительно недавно, многие россияне до сих пор относятся к ним с большим недоверием. В США, Европе и Японии их используют давно и успешно. Однако нельзя сказать, что такое оборудование для нашей страны абсолютная загадка, «терра инкогнита».

В СССР тоже проводились эксперименты, касающиеся таких альтернативных источников энергии. Однако широкого распространения эта технология так и не получила

Поэтому важно понять, почему, и имеет ли большой смысл замена привычных систем на эко-новинку? Приставка «эко» в этом случае может означать как экологию, так и экономию

Достоинства

Первое и несомненное преимущество тепловых насосов — значительная экономия электроэнергии. Да, им, в отличие от солнечных коллекторов, она необходима, однако в гораздо меньших количествах. Например, электрический котел (или обогреватель) забирает столько же энергии, сколько выдает тепла. Тепловой насос, наоборот, тратит минимум электроэнергии, а тепла производит в три-семь раз больше. Оборудование может потратить 5 кВт/ч, однако тепла оно выделяет не менее 17 кВт/ч. Высокий КПД — самое привлекательное качество тепловых котлов.

1. Серьезная экономия на энергоносителях. Цены на все виды топлива неумолимо растут, а тепловой насос позволит получать большее количества тепла при сократившихся расходах на электроэнергию.
2. Возможность установки в любой местности, так как источником тепла способны стать воздух вода либо грунт. Особенно актуально оборудование для участков, расположенных далеко от газовой магистрали.
3. Реверсивность установки. Тепловые насосы универсальны. Зимой они обеспечивают тепло, жарким летом дают возможность обеспечить помещению прохладу. Однако такой функцией оснащают не все модели.
4. Долговечность. Оборудование, за которым ухаживают должным образом, способно бесперебойно работать 25-50 лет. Замена компрессора может потребоваться раз в 10-15 (максимум 20) лет.
5. Возможность использования в любых условиях: там, где нет электричества, устанавливают бензиновый либо дизельный двигатель.
6. Экономия на техническом обслуживании. Оборудование не потребует на него больших расходов.
7. Бесперебойная работа при температуре -15°.
8. Полная автоматизация теплового насоса.
9. Безопасность для окружающей среды.
10. Бесплатность источника тепла.

Помимо плюсов есть у систем и слабые стороны.

Недостатки

К ним относится:

1. Цена тепловых насосов и стоимость обустройства геотермальной системы. Причем окупится оборудование далеко не сразу. Владельцам придется ждать как минимум 5 лет. Исключение — воздушные устройства, не требующие дополнительных вложений.
2. Необходимость добавления дополнительного источника тепла в тех регионах, где температура нередко бывает ниже -20°. Такая система называется бивалентной. Если не справляется тепловой насос, то подключается теплогенератор (газовый котел, электрообогреватель).
3. Экологичность, все же находящаяся под вопросом. Для человека угрозы нет, но она существует для экосистемы. Например, в грунте живут микроорганизмы — анаэробы. При сильном охлаждении пространства около труб им грозит неминуемая гибель.
4. Почти необходимость обеспечить в доме трехфазную электросеть. Для исправной работы теплового насоса надо свести к минимуму перепады напряжения, которые способны спровоцировать поломку установки.

Оптимально использование такого оборудования в системах, где низкотемпературный теплоноситель, пример — «теплый пол».

Чтобы понять, целесообразна ли покупка и установка теплового насоса, владельцам придется оценить все плюсы и минусы. Главные «противники» — экономия электроэнергии (топлива) и серьезные расходы на приобретение и установку. К существенным минусам ТН относят низкий КПД в холодное время года, однако есть модели, которые могут вырабатывать тепло даже при -35°. Но заплатить за них придется еще дороже.

Стоит ли тратиться на покупку и установку ТН? Каждый решает сам. Единоразовое вложение даст шанс навсегда забыть о больших счетах за отопление. Кроме того, в пользу оборудования свидетельствует его полная безопасность для жильцов, и почти полная — для окружающей среды.

Устройство теплового насоса

Чем же хороши эти агрегаты? Тем, что затратив 1 кВт электроэнергии, в самом плохом варианте вы получаете 1,5 кВт тепла. И чудес тут нет: электричество тратиться не на преобразование в тепловую энергию, а на работу агрегатов для переноса тепла.

В этом устройстве есть три отдельных контура:

• В первом (внешнем) циркулирует обычный теплоноситель (соляной раствор или антифриз). Он нагревается от наружных источников тепла (вне дома).
• Во втором (внутреннем) герметично запаяно вещество с очень низкой температурой кипения.

• И третий контур идет в отопительную систему.

Если говорить коротко, то принцип работы теплового насоса состоит в следующем. У объектов разной природы, имеющих зимой положительные температуры (грунт на глубине ниже уровня промерзания, вода, воздух в вентиляционных шахтах и т.п.), тепло отбирается. От этого тепла нагревается циркулирующий по замкнутому контуру хладагент. Нагревшись до температуры выше точки кипения, жидкость переходит в газообразное состояние. По трубе пар (с температурой уже выше 0oC) попадает в компрессор, где сжимается до высокого давления. При сжатии выделяется большое количество тепла и из компрессора выходит вещество, нагретое уже до приличных величин +35oC или даже +60oC. В другом устройстве — конденсаторе — большую часть своего тепла он передает теплоносителю, который подается на трубы отопления.

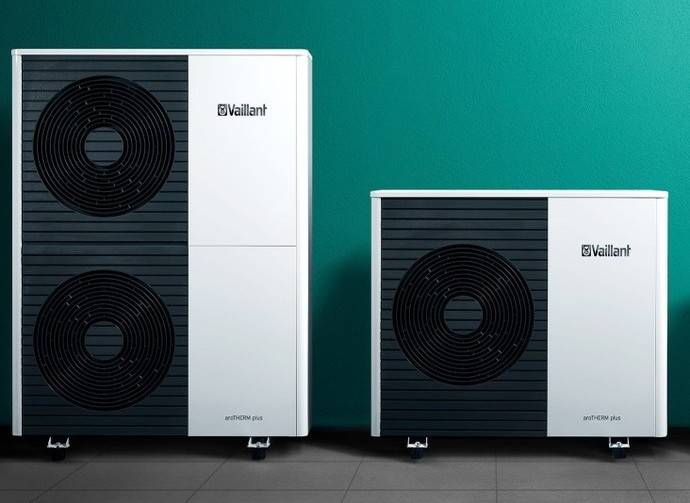

Достаточно привлекательный внешний вид , малый уровень шумов позволяет устанавливать оборудование в доме

Хладагент в значительной степени потерявший тепло, но еще находящийся в газообразном состоянии и под приличным давлением, движется дальше по внутреннему контуру. Попадает на спускной клапан, где давление падает, резко снижается температура, вещество снова становится жидкостью. И снова попадает в испаритель, начинает следующий цикл работы теплового насоса.

Вот и получается что электроэнергия уходит не на выработку тепла, а только на его перемещение. И потому затратив 1 кВт электроэнергии, от этого устройства можно получить 2-6 кВт тепла. Такой разброс коэффициента преобразования из-за особенностей использования: чем ниже температура первичного нагрева (от внешних источников), тем менее эффективно будет работать тепловой насос. Но работать он будет даже при -20oC.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Подводим итоги

Отопление дома от земли можно установить и самостоятельно, на это способен практически каждый владелец частного или загородного дома, который в состоянии приобрести оборудование. Отопление загородного дома из земли становится все более распространенным в настоящее время. И сегодня можно встретить даже специально созданные университеты, которые изучают такую систему для ее последующей модернизации.

Сегодня же подземное отопление частного дома совершенствуется, разрабатывается максимально простой, но при этом – функциональный способ монтажа. В данном случае предполагается возможность самостоятельного расчета всех параметров и так далее. Земляное отопление загородного дома очень скоро превратится в основной способ обогреть свое жилище, а видео по монтажу такой системы вы можете найти ниже.
