Утепление пола в каркасном доме

Монтаж теплого водяного пола

Существует две технологии монтажа, которые можно использовать для тёплых водяных полов в каркасном доме — в стяжку и настильным методом. Подключается контур к центральному отоплению или оборудованному котлу.

Укладка в стяжку

Перед заливкой водяного контура цементно-бетонным раствором, нужно убедиться — выдержит ли такую нагрузку конструкция, вес на м2 в среднем составляет 400 кг. При этом, следует учитывать, что толщина бетонного слоя не должна превышать 5 см.

Kd.i: Водяной тёплый пол, в каркасном доме на сваях, в бетонной стяжке.

Watch this video on YouTube

Последовательно, процесс по укладки тёплого водяного пирога со стяжкой в каркасном доме следующий:

Подготавливается основание — заливается тонкий слой черновой стяжки. Под неё нужно постелить полиэтилен — это защитит деревянную основу от влаги находящейся в сыром материале (в бетонном растворе).

Заливка чернового пола

Стелится гидроизоляционный слой — полиэтиленовая плёнка или изделие на основе ПВХ, это защитит от проникновения влаги. Кладётся плёнка с напуском на стены, а швы проклеиваются скотчем.

Проведение гидроизоляции

Монтируется теплоизоляция (10 см) — пенополистирол в плитках или рулонах.

Проводим теплоизоляцию

Кладётся арматурная сетка — она необходима для придания жёсткости конструкции, и для равномерного распределения нагрузки.

Укладка арматуры

По периметру помещения проклеивается демпферная лента. Её предназначение — предотвращать разрушение бетонной поверхности при нагревании.

Монтаж демпферной ленты

Размещаются трубы водяного пола — расстояние между контурами от 10 до 30 см. Укладка производится по подготовленной схемы — «змейка» или «улитка». Если помещение большое, то его нужно разделить на несколько частей, и в каждой расположить свой контур. Трубы фиксируются к арматуре хомутами.

Укладка трубопровода

  • Проводится тестирование системы — чтобы проверить исправность устройства. Для этого, трубопровод наполняется водой, и производится опрессовка на протяжении суток.
  • Заливается стяжка — бетонно-цементная смесь толщиной 5 см. Предварительно устанавливаются маячки, они облегчат процедуру заливки и выравнивания раствора. Когда стяжка немного подсохнет, они удаляются. Начинать заливку следует от дальней стены, и идти по направлению к двери.

Заливка стяжки

Так как, стяжка не контактирует с полом и стенами, то при эксплуатации, она негативно не повлияет на деревянные конструкции.

Стелется финишное изделие — керамика, линолеум, ламинат.

Укладка плитки

Установка без стяжки

При укладке водяного тёплого пола без стяжки, конструкция размещается на черновом деревянном полу. Суть метода заключается в обустройстве настила для прокладки труб.

ТЕПЛЫЙ ВОДЯНОЙ ПОЛ НА ДЕРЕВЯННОМ ОСНОВАНИИ

Watch this video on YouTube

Рассмотрим пошаговый процесс выполнения работ.

Черновая основа из дерева накрывается гидроизоляционным материалом — полиэтиленовая плёнка или фольгированный пенополистирол.

Гидроизоляция пола

  • Подготавливаются доски, в которых будет размещаться трубопровод. В них необходимо проделать желоба.
  • Делается каркас для водяного контура. Доски укладываются на основу покрытую гидроизоляционным материалом с шагом 10 — 15 см.

Монтаж каркаса для труб

В пазах размещаются трубы, которые накрываются металлическим листом, он будет способствовать равномерному распределению тепла.

Вся конструкция покрывается ОСП или фанерой.

Укладка фанеры

Завершающим слоем укладывается финишное покрытие.

Перед укладкой напольного покрытия, водяную  систему надо проверить на работоспособность и отсутствие течи.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или  устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

  1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
  2. Высчитывают, в каких местах лучше всего засверлить болты
  3. Заготавливают отверстия в бетоне.
  4. Укладывают гидроизоляцию
  5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

  1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
  2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
  3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
  4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

  1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
  2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
  3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
  4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании

Поэтому важно сделать качественную гидро-, ветро- и парозащиту

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

  1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
  2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
  3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Финальное покрытие

Выбор материала

Выбирая чистовое напольное покрытие, следует отдавать предпочтение материалам, специально предназначенным для монтажа поверх теплого пола. Они будут иметь высокую теплопроводность, а значит, позволят максимальному количеству тепла идти на обогрев помещения.

Мягкие напольные покрытия вроде ковролина или линолеума можно класть прямо по теплому полу, а для жестких (ламината, плитки и т.д.) потребуется дополнительная основа, выполняемая из листов фанеры или влагостойкого гипсокартона.

Монтаж

Любому материалу необходимо «привыкнуть» к микроклимату помещения, для этого он должен полежать в нем перед монтажом хотя бы несколько часов.

Для дома с деревянной конструкцией пола лучше использовать максимально легкие материалы напольного покрытия. Такими будут линолеум и ламинат.

Линолеум укладывается на тонкую (1-2 мм) полиэтиленовую подложку, либо вовсе без нее, если он имеет свой мягкий слой снизу, с небольшим нахлестом на стены. Расправившись на поверхности пола за пару дней, он может немного сесть или, наоборот, расшириться, поэтому сразу обрезать его по контуру стен не стоит.

Крепится линолеум на малярный скотч либо клей. Если на покрытии где-то образуются вздутия, оно топорщится, то это место следует расправить и придавить чем-то тяжелым. Чтобы предотвратить сдвиги и деформации покрытия, следует производить монтаж в помещении без сквозняков. Не стоит также сразу расставлять мебель, клею необходимо дать время схватиться.

После настила линолеума по периметру помещения монтируются деревянные или пластиковые плинтуса, в местах стыков – алюминиевые порожки.

Ламинат монтируется с небольшим отступом от стен, необходимым для компенсации изменения размеров материала при колебаниях температуры. Поперечные стыки отдельных досок материала не должны находиться на одной линии, их следует укладывать вразнобой.

Заключение

Устройство пола в каркасном доме — хоть и трудозатратное, но вполне простое дело, доступное даже новичку в сфере строительства. Произвести точные расчёты необходимых размеров и количества материалов помогут нормативные документы. Соблюдение технологии и использование высококачественных материалов позволит получить конструкцию, которая прослужит долгое время.

На чем особенно не следует экономить, так это на гидроизоляции фундамента и антисептической пропитке всех деревянных элементов пола.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

  • Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
  • Определяется место под установку болтов;
  • Делаются отверстия в бетоне;
  • Производится обустройство гидроизоляции;
  • Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Бетонный пол для каркасного дома

Перед тем, как делать бетонную стяжку, необходимо провести ряд подготовительных работ. Речь идет о прослойке под бетонной стяжкой.

Она должна состоять из следующих слоев:

  1. Самый первый слой – это крупнозернистый грунт.
  2. Далее необходимо насыпать песок, который необходимо утрамбовать.
  3. Песок покрываем крупным щебнем, который также утрамбовываем. Толщина этого слоя должна составлять минимум 10 см.

Черновая стяжка по грунту

Если фундамент высокий, то песок засыпать и утрамбовывать необходимо поэтапно, каждый слой засыпая и утрамбовывая отдельно.

Используйте вибротрамбовку или виброуплотнитель, которые заметно облегчат вашу работу.

Смочите поверхность песка водой, только не сильно, это поможет уплотнить песок сильнее.

Это очень важный этап устройства полов по грунту, поэтому лучше не спешить и дать некоторое время песку после механического уплотнения отстояться.

Если песок будет утрамбован качественно, верхнего слоя щебня может не потребоваться.

Оставляем до верхнего края фундамента около 10 см. Здесь будет располагаться собственно сама бетонная стяжка.

Не забудьте, что к моменту устройства стяжки вами должны быть устроены части инженерных коммуникаций, это касается канализации, водопровода и проводов для проведения электричества к каркасному дому.

Схема устройства пола в каркасном доме

Теперь настало время устройства стяжки. Бетон подается из бетоносмесителя, его густота должна быть чуть ниже среднего.

Можно сказать, что бетон должен свободно разливаться по всей поверхности, имея консистенцию жидкой сметаны.

Разравниваем и распределяем его лопатами равномерно в каждый отдел будущего дома.

Вы можете дополнительно использовать металлическую сетку и проармировать фундамент, что придаст ему дополнительную прочность. Однако опыт подсказывает, что чаще всего в этом нет необходимости.

Выравниваем жидкий цемент

Так как вы использовали более жидкий бетон, чем обычно, необходимость в установке маяков для выравнивания бетона отсутствует.

Жидкая консистенция позволяет раствору более ровно самостоятельно распределиться по пространству и сохранить нужный уровень.

Единственный минус – более длительная схватка фундамента. На второй день фундамент еще жидкий и по всей его поверхности могут проступить лужи из освободившейся воды.

Гидроизоляция пола при черновой стяжке

Если влага испаряется очень быстро, к примеру при сухой и жаркой погоде, на второй день увлажните стяжку.

На данном этапе пол можно оставить и продолжить ставить каркас каркасного дома, если он ранее не был поставлен.

Если вы делаете стяжку по грунту после установки стен, можно продолжить делать пол.

На черновую бетонную стяжку, которую мы сделали, необходимо уложить следующие слои:

  1. Гидроизоляция.
  2. Утеплитель.
  3. Пароизоляция.
  4. Чистовая стяжка.
  5. Теплый водяной пол.
  6. Напольное покрытие.

В некоторых фирмах укладку гидро- и пароизоляции производят одним слоем, что чревато скоплением влаги в утеплителе.

Чтоб правильно понимать, почему так делать нельзя, надо знать природу пароизоляции и гидроизоляции.

Гидроизоляция кладется сразу на бетон, так как она должна предотвращать попадание влаги от бетона к утеплителю.

Особенно это актуально, когда в качестве утеплителя используют минеральную влагу, которая впитывает влагу, комкается и теряет все свит тепловые свойства. Поэтому гидроизоляция уберегает от попадания влаги в утеплитель.

Используем демпферную пленку

Не забывайте использовать демпферную пленку для компенсации расширения бетона, если укладываете «теплый пол».

Однако сам утеплитель часто располагается в зоне образования росы, и при соприкосновении с холодным бетоном, даже через гидроизоляцию, может собирать на себе конденсат.

Именно поэтому мы кладем поверх утеплителя пароизоляцию, которая позволяет лишней влаге уходить наружу, и не позволяет влаге проникать вовнутрь.

Именно такими качествами обладают современные пароизолирующие мембраны.

Водяной теплый пол в каркасном доме

Только после укладки всех слоев, можно приступать к устройству наливного чистового пола.

Чистовой пол также делается с помощью заливки поверхности бетонной смесью, на которую после высыхания можно установить трубы под водяной теплый пол. При этом теплый пол имеет шаг в 160-300 мм.

Последовательность монтажа полового основания

При самостоятельном возведении загородного жилого дома каркасной конструкции предварительно необходимо изучить технологию строительства, последовательность выполнения монтажных работ

При этом особое внимание рекомендуется обратить на обустройство половых оснований, в т.ч. порядок монтажа

Подготовительный этап

Устройство пола в каркасном доме начинается с проверки горизонтальности возведенного фундамента. Плоскость основания должна быть ровной без значительных отклонений. Для этого используется строительный уровень, измеряется высота фундаментного основания в разных точках, проверяется соответствие диагоналей.

На данном этапе обязательно выполняется гидроизоляция фундамента. Для этой цели можно использовать рубероид, специальную гидроизоляционную пленку, мастику либо другие доступные материалы.

Монтаж лежней

Для изготовления лежней используют брусья либо строительные доски, минимальная ширина которых 15 см, толщина – 5 см. Они монтируются по всему периметру и площади здания, фиксируются анкерами.

Порядок монтажа лежней:

  • Доски (бруски) укладывают на фундамент, лишние части обрезают и временно убирают для выполнения подготовительных работ;
  • Определяют точки для болтовых соединений;
  • В бетонной ленте делают отверстия;
  • Укладывают гидроизоляционный материал;
  • Укладывают доски (бруски), фиксируют анкерами;
  • Строительным уровнем проверяют ровность укладки элементов конструкции, горизонтальность полученной плоскости. При необходимости с помощью дополнительных подкладок устраняют неровности.

Монтаж опорных балок

В качестве опорных элементов конструкции половых оснований используют деревянные балки, установка которых осуществляется в такой последовательности:

  • Еще на этапе проектирования дома, в т.ч. перекрытий, на чертежах отмечают точки монтажа опорных балок с указанием расчетной высоты данных элементов. По этим точкам опоры устанавливают по периметру каркасной конструкции, а между ними натягивают веревку. Так проверяют правильность установки балок;
  • Далее между опорами монтируют горизонтальные брусья сечением 10х10 см, под которые предварительно укладывают гидроизоляционный материал. Опоры фиксируют к балкам гвоздями.

Монтаж опорных стоек выполняется нижним концом в специально подготовленные «карманы» на нижней обвязке. Для фиксации верхней части элементов конструкции используют специальные вкладыши. Если балка немного длиннее расчетной высоты, ее обрезают до требуемого уровня. Для более надежной фиксации и увеличения жесткости конструкции дополнительно используют деревянные укосины. К лежням балки крепят с помощью специальных рифленых гвоздей.

Выполнение обвязки

После установки опорных стоек каркасного здания выполняется верхняя обвязка. В качестве расходного материала применяется строительная доска толщиной 5 см. Ширина стройматериала зависит от используемого утеплителя и нагрузки, создаваемой на конструкцию.

Последовательность выполнения обвязки:

  • Укладка досок параллельно балкам по всему периметру постройки. Пиломатериал укладывают торцом, фиксируют через каждые 20 см гвоздями;
  • В процессе монтажа сразу отмечают места для монтажа лаг (40 см от углового бруса обвязки);
  • Предварительно обрезанные лаги крепят к обвязке, лежням и балкам.

Утепление полового основания

Устройство пола в каркасном доме требует обязательного утепления. Многие для этой цели используют минеральную вату, которая требует дополнительной защиты от влаги. Поэтому в пирог перекрытия обязательно должна входить гидро- и пароизоляция.

Пароизоляционная пленка укладывается поперек лаг с небольшим провисанием материала. Все стыки проклеивают скотчем, саму пленку фиксируют степлером к деревянным элементам конструкции.

Утеплительный материал кладут между лагами достаточно плотно, чтобы на стыках не было щелей. Поверх утеплителя укладывается гидроизоляционная пленка и монтируется черновой пол.

Особенности конструкции

Существует два основных способа строительства каркасных зданий:

  1. каркасно-панельный (здания собираются непосредственно на заводе готовыми элементами);
  2. каркасно-рамочный (все элементы подготавливаются и собираются на строительной площадке).

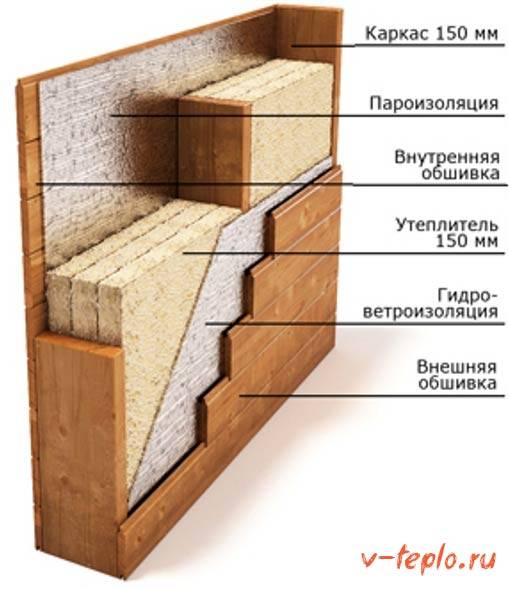

В разрезе стена каркасного дома представляет собой многослойный пирог (это можно увидеть на приведенном изображении). Также стоит отметить, что сами каркасы могут быть двух типов:

  1. деревянными;
  2. металлическими.

Долгое время древесина была главным строительным материалом, и неудивительно – она дешевая, прочная, весит немного, ее легко обрабатывать и у нее отличная теплопроводность. Металлические же конструкции возводят из перфорированных стальных профилей, преимущественно оцинкованных (это продлевает эксплуатационный срок до ста лет).

Теперь – непосредственно к процессу утепления каркасного дома!

Выводы

Утепление крыши каркасного дома является ответственным процессом. Соблюдая все рекомендации и следуя пошаговой инструкции, приведенной в этой статье, вполне возможно самостоятельно справиться с утеплением крыши и наслаждаться теплом и комфортом даже в самые лютые зимы. Необходимо помнить о следующих основных моментах:

  • Следить, чтобы утеплитель не намок в процессе выполнения работ по утеплению крыши снаружи.
  • Не допускать сползание утеплителя при утеплении наклонных поверхностей.
  • Тщательно выполнять монтаж гидроизоляции и пароизоляции по всей поверхности кровли с напуском на стены и на находящие друг на друга слои, с приклеиванием пленок по стыкам и по краям.

Выполняя все рекомендации и используя только качественные строительные материалы, вы обязательно добьетесь желаемого результата.

Просмотров: 1 105

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
