Дровяной котёл с водяным контуром конструктивные особенности при изготовлении своими руками

5 Классификация устройств

Котлы делятся на несколько видов по типу сжигания топлива:

Пиролизные – оснащены парой камер сгорания. В первой проходит тление и образуется газ, который смешивается с кислородом во втором отсеке и сжигается. Такое оборудование выделяет в атмосферу небольшое количество загрязняющих веществ и считается экологичным. Также после сгорания топлива остается мало сажи. Автоматические модели дополнительно снабжены регулятором мощности.

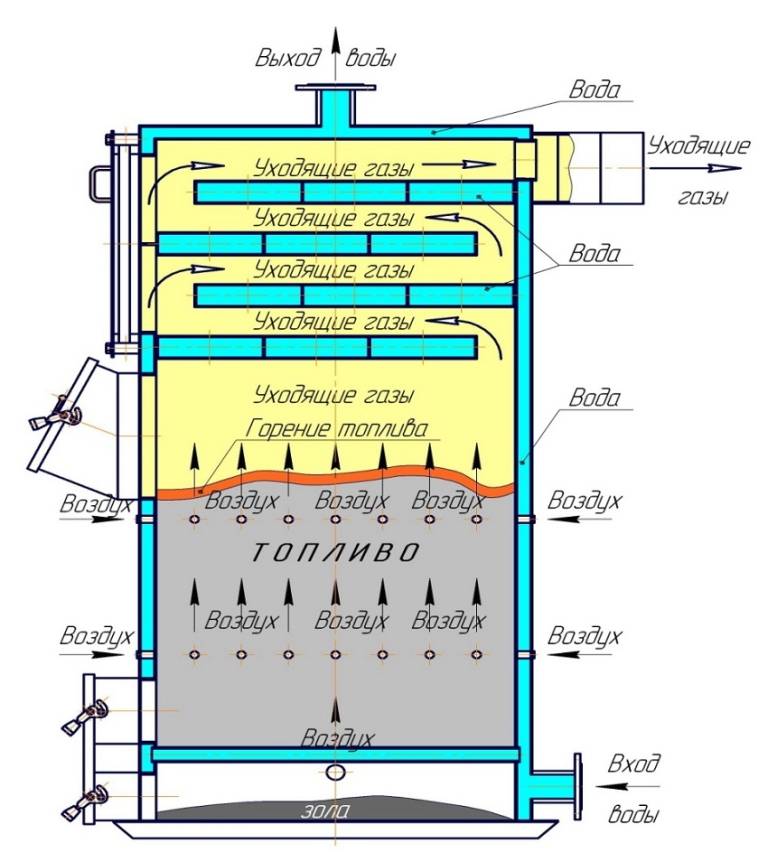

С верхним расположением отсека горения. Лёгкие в обслуживании устройства, с минимумом автоматических функций, требующихся для работы. Они могут действовать автономно, без доступа к электросети. Но в результате работы скапливается большое количество золы, а также для них подходят не все виды топлива. К примеру, опилки и мелкофракционные цепки использовать нельзя.
Пеллетные – котлы, для растопки которых применяют специальные спрессованные брикеты. Такое оборудование экономично, долговечно, экологично и эффективно в работе. Минусы устройств – высокая стоимость, требовательность к условиям хранения топлива. Пеллеты складируются только в сухом помещении.

Видео: Самодельный котёл отопления

Секреты лечения болей в суставах от нашего постоянного читателя.

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке. с гарантией качества можно на официальном сайте.

Дубинский: «Лечить боль в суставах надо прежде всего исключив это.

Сколько раз повторять: пигментные пятна мгновенно уходят от обычной.

Хотите довести свою девушку до ЭКСТАЗА. Используйте безотказную новинку.

Артрит — прямой путь к инвалидности! Как спасти себя.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Печная конструкция, её специфики

Важными элементами буржуйки считаются:

Топочное отделение. Устраивается примерно в средней трети печи. Предназначается для сжигания топлива — дров или угля. Оборудуется дверкой на боковой стенке печи для загрузки.
Зольник необходим для сбора твёрдых остатков после сгорания дров или угля. От части для топки сверху отсоединяется колосниками, собой представляет литые чугунные стержни специализированной формы. Зола пробуждается в зазор между ними и проникает в лоток для сбора отходов. Снизу зольника варится дно из листового металла толщиной 1,2–1,5 мм.
Ёмкость с носителем тепла собой представляет бачок из листового металла, наполняемого водой или остальным теплоагентом. Для данного устройства нужна абсолютная герметичность. Сверху бачка устраивается отверстие для выхода для воды, в нижней — обратная труба, по которой остуженный в системе отопления тепловой носитель возвращается.
Дымоотводящий канал устраивается сверху корпуса печи, может быть по вертикали, горизонтальным или наклонным. Выводится наружу через стенку. Для печей-буржуек в большинстве случаев применяется диаметр трубы 150 мм.
Опорная часть — ножки из профильного металла, обеспечивающие просвет между корпусом и полом не меньше 20–25 см. Под них необходимо установить защитный лист металла с подложкой из асбеста

Это очень важно, если агрегат для отопления ставится на полу из сгораемых материалов.

Трубные змеевики

Устройство этого узла зависит от конструкции печи. Есть различные типы:

С прямыми углами. Такие тепловые агрегаты делаются из листового металла толщиной до трёх миллиметров. Естественно, трубный змеевик наиболее технологично выполнить в виде рубашки, находящейся вокруг топочное отделение. Расстояние между стенками рубашки и корпуса печи зависит от объёма теплообменного аппарата. Чем он выше, тем очень медленно происходит нагрев носителя тепла в нём. Часто ёмкости устанавливают сверху топочного отделения, но в данном случае становится недоступной поверхность для варки печи.

Четырехугольная форма печи наиболее приемлема для буржуйки

Цилиндрическая вертикальная буржуйка очень дешёвая

Буржуйка может быть сделана из трубы из металла, необходимой для трубопровода большого давления

Футеровку можно сопоставить с теплоизоляцией

Обогревать помещение можно и опилками

Достоинства комбинированной отопительные системы

Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу, а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

экологичность;
хороший показатель КПД;
низкая себестоимость материалов и топлива;
безопасность;
приемлемые условия работы;
автономная установка.

Выбор теплоносителя

Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев

Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:

антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль

Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется)

Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

Как выбрать теплоноситель

С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь

Монтаж

Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх

Тогда при монтаже печи важно не нарушить правильный перепад высоты

Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

Особенности печей с водяным контуром

Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы. Преимущества:

Преимущества:

Возможность качественно обогреть несколько помещений с большой площадью.
Равномерное распределение тепла.
Безопасность использования.
Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
Использование датчика температур, который позволяет контролировать работу устройства.
Автономность (независимость от источников электроэнергии и газовых коммуникаций).
Относительно невысокая стоимость обслуживания.
Печь функционирует на угле, торфе, дровах и коксовом угле.
Экономичность и экологичность отопительной системы.
Современный дизайн и соответствие любому стилю и интерьеру.

Недостатки:

Котёл снижает полезный объём топливника

Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
Низкий уровень автоматизации

Возможен только ручной контроль.
Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Дата: 25 сентября 2021

Фото котлов своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Отрицательные стороны конструкций

Для самостоятельной сборки печи нужны опыт кладки и набор профессиональных инструментов. Кроме того, следует разобраться с монтажом системы отопления.

Другие недостатки агрегатов:

Пожароопасность. Поскольку у печи открытый очаг огня, нужно предусмотреть меры безопасности для исключения возгорания легковоспламеняемых предметов.
Монолитность. Конструкция занимает много места, поэтому ее расположение стоит продумать еще на этапе проектирования объекта.
Неравномерное распределение тепла. Возле печи всегда намного теплее, чем в других комнатах.
Медленная остановка нагрева. При использовании моделей с закрытым контуром и насосом для циркуляции вода может закипеть в случае отключения электричества. Для исключения таких проблем лучше выбирать устройства с комбинированной циркуляцией теплоносителя.
Необходимость сливать жидкость при редком использовании печи. Если не делать этого, она будет замерзать, разрушая важные элементы сооружения.
Вероятность отравления угарным газом. Для минимизации возможного вреда нужно правильно сформировать дымоходные каналы.

Инструкция по изготовлению

Когда есть всё необходимое (материал и инструмент), остается лишь собрать котел в такой последовательности:

Берем 2 бочки с разным диаметром, толщиной стенок не менее 4 мм;
Болгаркой вырезаем отверстия под зольник и водяной контейнер;
Устанавливаем один цилиндр меньшего диаметра во внутрь другого;
Привариваем крышку над ними, зольник, топку;
Закрываем дверцу;
Привариваем водопроводные трубы, патрубок для обратного клапана (сброса давления);
Внутри печи монтируем решетку;
Делаем отверстие под дымоход;
Устанавливаем трубу;
Проверяем герметичность.

Когда в котле отсутствуют течи, он подсоединяется к системе отопления и водопроводной сети.

После установки котла своими руками в систему отопления нужно проверить корректность его работы. Правильно собранное устройство будет нагревать теплоноситель (воду или масло) в процессе сжигания топлива. Если он плохо это делает, то следует проверить наличие воздушных пробок в сети отопления, понизить давления паров за счет их сброса.

В любом случае нужно понимать принцип работы такого рода котла, чтобы не было эксцессов и проблем в процессе его эксплуатации.

Способы реализации длительного горения

Основная проблема, преследующая пользователей котлов на дровах, заключается в отсутствии длительного горения. Нам приходится регулярно подбрасывать в их топки все новые порции дров. И если днем с этим еще можно как-то смириться, то ночью проблема обостряется – если не уделить оборудованию должного внимания, то топливо потухнет. Уже через час после затухания температура в комнатах начнет падать.

Данную проблему можно решить довольно интересным способом – встроить в котел на дровах электрический нагреватель (ТЭН). Длительного горения мы здесь не получим, но ТЭН сможет поддерживать в контуре определенную температуру, обеспечивая пользователей теплом. Правда, такой подход чреват большим расходом электроэнергии – за месяц может «нагореть» до нескольких тысяч рублей, в зависимости от площади домовладения и мощности самого ТЭНа.

Твердотопливные котлы длительного горения, работающие на дровах и угле, полностью решают проблему с частой загрузкой горючего. Некоторые из них могут гореть до нескольких дней, обеспечивая потребителей теплом. Длительное горение реализуется несколькими способами:
