Полезные советы для кладки шведки

1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.

5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

   Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как сделать походную мини-печку своими руками из жестяной трубы диаметром 200 мм.. В длительном походе или же на рыбалке с ночевкой вам придется остаться один на один с дикой природой и ее непредсказуемыми капризами. Чтобы комфортно переночевать в палатке, вам обязательно понадобиться небольшая и компактная печь для отопления. Летом конечно в ней мало надобности, а вот в осенний или зимний период такая печь обязательно должна быть в снаряжении охотника, рыбака, туриста, ВЫЖИВАЛЬЩИКА

Данную печь можно легко смастерить своими руками, для чего вам понадобится жестяная труба диаметром 200 мм, 2 заглушки, труба 80-100 мм для дымохода и поддувала. Отрезаем кусок трубы 50 см и делаем отверстие под установку направляющей дымохода, куда устанавливается сгон и расклепывается с внутренней стороны, сама дымоходная труба крепится за счет хомута.

Топка-поддувало сделано из жестяного листа свернутого в трубу, по всей его длине сверлятся отверстия в 3 ряда, они необходимы для образования тяги и естественной циркуляции воздуха к очагу горения. Так же имеется специальная заглушка-стакан с помощью которой можно регулировать интенсивность горения, или же вовсе его прекратить.

И так, давайте рассмотрим пошаговую инструкцию.

Материалы

1. жестяная труба 200 мм длинна 50 см
2. труба для дымохода 80-100 мм
3. хомут
4. раскладное рыбацкое кресло
5. листовой металл 0.5-0.7 мм

Пошаговая инструкция по созданию походной мини-печки своими руками.

Понадобиться жестяная труба 200 мм, 2 заглушки и хомуты для надежной стяжки.

Труба для дымохода 80-100 мм.

Отрезок трубы длинной 50 см будет являться корпусом печи.

В заднюю часть сразу можно установить заглушку.

Вырезается отверстие под сгон дымохода. Расклепывается с внутренней стороны.

Из листового металла вырезается полоса для изготовления поддувала.

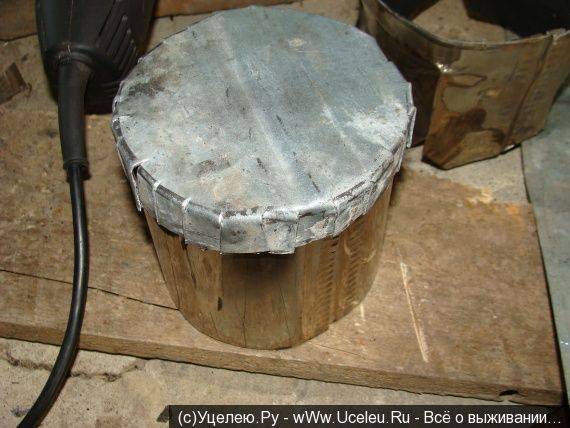

Заглушка -стакан.

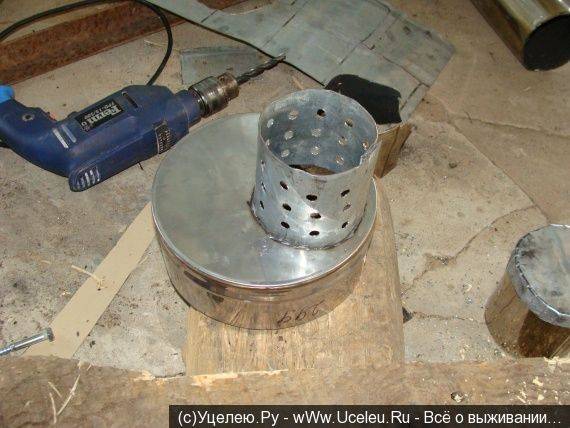

Сверлятся отверстия в 3 ряда, они нужны для образования лучшей тяги и естественной циркуляции воздуха.

Заглушкой можно регулировать тягу и подачу воздуха к очагу горения, либо полностью перекрыв отверстия потушить огонь в печи.

Печь устанавливается на разложенное рыбацкое кресло, вот таким образом.

Испытания уже непосредственно в палатке. Такая печь обогреет армейскую палатку расчитанную на взвод за короткий срок, потребляет печь довольно мало топлива при эконом-режиме

Можно забросить дрова в печь и установить заглушку на одно отверстие, тем самым будет поддерживаться слабое горение и максимальная отдача тепла, что в походных условиях очень важно

Надеемся данный материал вам был полезен

Спасибо за внимание!. Tweet. Tweet

Tweet

41 Поделились

Фундамент

У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.

Алгоритм работ таков:

1. Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
2. Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
3. Выложите рубероид в 2 слоя.
4. Установите опалубку, застелите ее пленкой.
5. Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
6. Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
7. Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
8. Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
9. Заполните всю опалубку раствором, разровняйте.
10. Настелите рубероид в 1 слой.

Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

Мини-печь из кирпича

Мини-печь своими руками может долго прослужить вам как в загородном доме, так и на даче или усадьбе, в общем, именно там, где у вас нет центрального отопления.

В мире есть огромное количество разнообразных вариантов, с помощью которых можно сделать своими руками мини-печь. Такая печь может отличаться своей формой, размерами или, например, видом и схемой дымохода.

Данную конструкцию может возвести даже неопытный мастер или человек без квалификации. Работа по изготовлению мини-печи своими руками займет совсем немного времени.

Мини-печь может стать не только источником тепла в доме, но и колоритной изюминкой, способной восхищать своим видом.

Материалы для выполнения работы

Правильное построение печи подарит множество уютных вечеров и убережет от пожаров и дыма.

Вам потребуются:

• доски;
• 20 литров раствора из глины;
• 60 шт. красного кирпича;
• одна поддувальная дверка;
• чугунная плита;
• задвижка, топочная дверка;
• колосниковая решетка;
• 37 шт. кирпича шамотного.

Выбираем материалы для декоративной отделки

В нынешнее время в строительных магазинах доступно огромное количество разных декораций для отделки. Наибольшим спросом пользуется материал, имитирующий ценную древесину или дорогостоящий камень.

Облицовочный камень для отделки каминов

Сначала отделке подлежит нижний ряд конструкции. Выбранные декорации прикрепляют с помощью обычного клея, предназначенного для плитки. Если приобретен очень дорогой материал, перед работой его необходимо обернуть в полиэтилен, чтобы исключить повреждения.

Соорудить камин самостоятельно несложно, главное — изучить теоретическую часть этой процедуры, грамотно составить чертеж изделия и строго следовать плану. Камины из камня наиболее дорогостоящие и сложные по устройству. Кирпичный — оптимальный вариант для тех, кто не собирается сильно тратиться на материалы и хочет сэкономить свое время.

Используем краску чтобы побелить кирпичную стену своими руками

Чтобы кирпич смог впитать часть белой краски, добавьте воды и через пару часов интерьер вашего помещения будет полностью сливаться с камином. Побелка не осталась незамеченной — ваши гости будут рады.

В завершении статьи ознакомьтесь с забавным видео – как в фильме «Индиана Джонс – последний крестовый поход» героям Харрисону Форду и Шону Коннери при помощи огромного мраморного портала и топки удалось избежать смерти в противостоянии с фашистами и скрыться от безжалостного огня.

Выбор материала

Существует несколько видов кирпича, подходящего для постройки печи:

• Жаропрочный. Это кирпич традиционных красных оттенков, который не содержит отверстий.
• Керамический глиняный кирпич пластичной формовки. Выдерживает большие температуры и хорошо накапливает тепло. Необходимо отличать этот вид от других глиняных кирпичей, которые не годятся для строительства печек.
• Огнеупорный шамотный кирпич. Выдерживает высокие температуры, но больше подходит для облицовки печей или декоративных вставок.

Строители комбинируют несколько типов кирпича либо берут однородный материал, все зависит от их предпочтений.

При постройке печи понадобятся:

• готовые вытяжка и дымоход либо листовой металл для их создания;
• растворы для кирпичной кладки;
• столешница;
• прочная плитка или керамогранит для жаропрочного покрытия поверхностей возле печки;
• герметики.

Возможные сложности и как их избежать

Часто возникают проблемы с гидроизоляцией и, следовательно, влажностью сырья для топки печи. Поэтому при строительстве фундамента не забудьте положить 2—3 слоя рубероида, чтобы влага не проникала в место для хранения дров.

При строительстве пода важно учесть его наклон к основанию и выровнять поверхность. Если этого не будет сделано, то возникнут ненужные проблемы с перестановкой и перемещением тяжёлых кастрюль, чугунных сковород

Любые перекосы или трещины, которые появляются со временем, — результат неправильной кладки первого ряда. Поэтому при строительстве постоянно пользуйтесь уровнем и отвесом, чтобы избежать дальнейших проблем.

Начало эксплуатации — важный этап для правильного использования сооружения. Поэтому после окончания строительства просушите дачную печь в течение недели под солнцем при погоде с температурой +20 °C без осадков.

Если прогнозы обещают дождь, то при отсутствии беседки укройте ваше новое сооружение плёнкой, чтобы влага не попала на печь. После сделайте пробную топку без продуктов. А когда увидите, что все функционирует без перебоев, то можете начать готовить любимые блюда.

Стальные печи

Все данные модели условно можно разделить на две основные группы.

В первую собраны тонкостенные печи

Фактически маленькие печи для дачи, входящие в данную группу, представляют вариации на тему классической «буржуйки». Позволяют быстро прогреть помещение. Однако тонкие стенки плохо держат тепло и быстро остывают. Слабым местом подобных моделей являются сварочные швы. Если прогревать печь интенсивно, возможно их растрескивание.

Эти изделия состоят из:

• топливника, в котором сгорает топливо;
• колосников, на которые скатываются угли;
• поддувала, обеспечивающего регулировку подачи воздуха в зону горения;
• зольник, место для сбора золы;
• дверцы, обеспечивающей закладку дров;
• дымохода, отводящего угарные газы и иные продукты сгорания.

Такие печи требуют частой закладки, так как дрова горят очень быстро, и нагреваются в минимальные сроки. Это оптимальный вариант для маленького дачного домика до 30 м². Прогрев осуществляется в самые короткие сроки.

Типичным представителем данной группы можно считать

Печи толстостенные, рассчитанные на длительное горение

Как правило, такие модели являются многотопливными (топливные брикеты, уголь, дрова). Увеличение сроков горения одной закладки топлива обеспечивается сокращением объёма подаваемого к месту горения воздуха за счёт частично перекрываемого шибера и полного перекрытия поддувала.

Воздух поступает под купол топливника в небольших количествах, достаточных для умеренного горения, что не позволяет дровам погаснуть .

Подобные модели рассчитаны на отопление строений до 100 м². При условии, что дача хорошо утеплена.

Типичным представителем данной группы можно считать

Читайте — обзор пеллетных печей.

Устройство и размеры очага

Конструкция должна быть построена качественно. Схемы угловых каминов из кирпича своими руками разнообразны. Отопительное устройство состоит из:

• дымоходной трубы;
• пластины, которая будет ее поддерживать;
• листа, необходимого для предотвращения пожара;
• камеры, в которую будет закладываться топливо;
• вентиляционного отверстия, на которое фиксируют решетку;
• слоя термоизоляционного материала;
• камеры, в которой будет аккумулироваться горячий воздух;
• облицовки;
• трубы для движения холодного воздуха (поддувало).

На заметку!

Поверх трубы обязательно монтируют искроулавливатели и дефлекторы.

Первый нужен для обеспечения пожарной безопасности. Деталь выглядит как конус из металла, у которого проволочная сетка с каждой стороны. Дефлектор фиксируют на поверхности оголовка, он повысит тягу и защитит трубу от ветра. Сечение у обоих деталей круглое.

Схемы маленьких печей из кирпича

Компактные печи не занимают много места, что особенно важно для помещений малой площади. Отопители имеют прямоугольное сечение в основании

Высота печей зависит от высоты строения и выбранной модели. Кирпичную дымовую трубу нередко заменяют стальной трубой заводского производства.

Отопительно-варочная мини-печь

В малые печи, предназначенные для обогрева дома и приготовления еды, встраивают нишу для плиты.

В другую нишу, расположенную выше топки, можно встроить духовку, водогрейный контейнер. Нишевое пространство часто используют для сушки вещей.

Рассмотрим конкретную схему компактной печки с размером основания 0,64 х 0,51 метра (2 х 3,5 кирпича) и высотой 2,15 метра (32 слоя кладки).

Данная модель отопителя предназначена для нагрева небольших и средних домов площадью от 25 до 40 квадратных метров. Для кладки подойдет керамический полнотелый (рядовой) кирпич.

Печь строят на кухне (посередине помещения или у стены). В печи данной модели присутствуют следующие конструктивные элементы:

• топочная камера;
• поддувало;
• дымовые каналы;
• отверстие для очистки дымовых каналов;
• отверстие для строительства дымовой трубы;
• ниша с варочным настилом;
• ниша для установки духовки либо водогрейного бака.

Металлические элементы для отопителя покупают в строительном магазине. В перечень заводских деталей входят:

дверца топочная размером 20 х 20 см (цельная чугунная или с огнеупорным стеклом в металлической раме);

Фото 1. Топочная дверца размером 30 на 30, из шлифованного чугуна и огнеупорного стекла. Есть возможность регуляции тяги.

• дверца для поддувала (14 х 14 см);
• 2 дверцы для прочистки дымовых каналов (20 х 14 см);
• колосниковая решетка (45 х 25 см);
• варочный настил размером 20 х 35 см (с отверстием или без него);
• 2 задвижки;
• стальной уголковый профиль длиной 50 см (крепится между топочным листом и печной стеной);
• металлический лист предтопочный размером 50 х 60-70 см.

Духовой шкаф и водогрейный бачок сваривают из стального листа. Под предтопочный лист кладут асбестовый картон такого же размера. Для печных работ потребуется:

• 222 единицы полнотелого красного кирпича;
• готовая кладочная смесь для каминов и печей (либо раствор из песка и обыкновенной глины, взятых на местности в карьере).

Малое отопительное устройство

Рассмотрим конкретную схему отопителя. Основание данной модели имеет форму прямоугольника размером 0,89 х 0,51 метра (2,5 на 2 кирпича). Высота печки — 2 метра 38 см.

Компактные размеры позволяют возводить отопитель в углу или в центре помещения. Если на даче есть кухня и пара жилых комнат общей площадью до 40 квадратных метров, отопитель встраивают в стенные проемы (межкомнатные перегородки).

Основные элементы данной модели:

• топка;
• поддувало;
• каналы дымовые;
• вывод на дымоход.

В портал топки встраивается дверь с жаропрочным стеклом в металлической рамке или сплошная чугунная дверца. Печь строят на прочном фундаменте, заглубленном в грунт. Фундамент делают сплошным либо столбчатым.

Важно! Печь выкладывается из керамического и шамотного кирпича. Из шамотного кирпича кладут топку, из керамического — нижнюю и верхние части отопителя

Кладка делается на песчано-глиняный и шамотно-глиняный растворы.

Выбор и приобретение стройматериалов

Вне зависимости от того, какой вид печи предстоит возвести, используются одни и те же материалы – это кирпичи, глина, песок

Основное внимание нужно уделить выбору кирпича.. В продаже предлагается 4 разновидности кирпича для возведения печных агрегатов:

В продаже предлагается 4 разновидности кирпича для возведения печных агрегатов:

• ручной формовки;
• керамический;
• огнеупорный;
• силикатный.

Для облицовки агрегата пользуются керамическими изделиями. Желательно приобретать кирпич М-250 или М-500, который стоит дороже, но более однороден, чем дешевая продукция. Он способен выдерживать многократные циклы нагревания – охлаждения. Дорогой кирпич имеет еще одно преимущество – превосходные формовочные свойства и декоративные качества.

Песок, когда возводится своими руками печка из кирпича для дачи или частного домовладения, нужно брать чистый, без мусора и разных примесей и поэтому его нужно просеять через сито.

Глина для печных агрегатов бывает нормальной, тощей или жирной. От того, какая ее разновидность выбрана, зависят пропорции подготовки раствора и технология кладки кирпичей. Печники предпочитают использовать глину, имеющую нормальную жирность.

Особенности кладки печи из кирпича

Перед тем, как приступить к кладке, рекомендуется учесть следующие моменты:

• фундамент возводят достаточно мощный, при этом он не должен быть связан с основным, предназначенным для дома;
• габариты фундамента обязательно должны превышать кирпичную печь до 20 см;
• для кладки используют несколько видов кирпича – керамический полнотелый, шамотный (предназначены для топки, дымоходов, другие греющиеся элементы);
• все остальное возводят из красного кирпича;
• покупаемые элементы должны подходить к конкретной модели конструкции;
• перед тем, как установить дверцы на топку и зольник, потребуется предварительно обвязать ее стальной проволокой.

Так как в процессе нагрева строительному материалу свойственно расширяться, многие специалисты рекомендуют между кирпичом и элементами из металла монтировать шнур из асбеста.

Рекомендация! Особое внимание уделяют качеству глины. Отличным решением является выбор красной речной, находящейся на открытом воздухе не менее 2 лет

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Где эффективнее и безопаснее размещать малогабаритную печь

Чтобы отопительная печка эффективно отдавала тепло, ее размещают посередине однокомнатного жилища или встраивают в межкомнатные перегородки. Отопительно-варочные малые печки размещают в центре кухни или у стены.

Отопительное сооружение будет безопасным, если в потолочном перекрытии правильно обустроена разделка. На дымовую трубу надевают искрогаситель.

Топочная камера – источник повышенной опасности. Печь размещают так, чтобы угольки и искры не попадали на стены, в дверные проемы, на мебель. При необходимости стены защищают негорючими материалами (плоским шифером, керамической плиткой).

Достоинства объединенных систем

Объединение нескольких устройств в одно, более функциональное, можно назвать это оптимизацией. В большинстве случаев она происходит с потерей определенных качеств, которыми обладали устройства по отдельности. Кирпичная печь-камин является в этой теории исключением, так как вобрала в себя все достоинства стильного камина и эффективной печки.

• Экономия пространства. Некоторые модели имеют такую планировку, которая позволит устанавливать их даже в небольших помещениях.
• Высокий КПД. За счет реализации технологии медленного горения и своеобразного канала дымохода доля полезной энергии значительно выше, чем у обычного камина.
• Вариативность исполнения. Несмотря на то что печные камины из кирпича подчинены большему количеству требований, это не является препятствием для создания различных вариантов по количеству устройств и типу установки.
• Функциональность. Дополненные плитой, духовкой, жаровым шкафом печи представляют собой целый комплекс для загородного дома, который заменит блага цивилизации.

Печь с тандыром

Интересный вариант – печь с тандыром

В комплекс может входить уникальный элемент, который вполне заменит многие функции садовой печи – это тандыр. Не очень знакомое слово, но, скорее всего, многие видели, как пекут восточные лепешки. Но эта печь способна стать и жаровней для приготовления шашлыка, овощей или рыбы, позволяет приготовить плов или пиццу. Кроме этого, из нее можно сделать и коптильню. Для каждого блюда существуют различные приспособления, которые устанавливают на или в этой печке. Все, что приготовлено с помощью тандыра, имеет особый вкус, поэтому он отлично подойдет тем, кто любит или восточные блюда, или просто вкусную еду. Если посмотреть на эту печь в разрезе, она выглядит примерно так.

Печь с тандыром в разрезе

Тандыр можно встроить в кирпичный комплекс барбекю, который обустраивается в беседке, а можно установить отдельно. Эта печь внутри похожа на большой кувшин. Он имеет в нижней своей части поддувало и решетку – они и позволяют из дров получить угли, с помощью которых и готовятся разные блюда.

Если печь строится отдельно от комплекса, то для нее нужно подготовить неглубокий армированный цементный подиум. Когда он будет готов, можно приступать к кладке, которая достаточно сложна, так как тандыр имеет полукруглую форму, сужающуюся кверху. Именно такая конфигурация необходима для долгого удержания внутри жара.

Если вокруг него позже будут укладываться дополнительные стенки – это нужно предусмотреть, устраивая фундамент, и оставить для них место, а лучше – сделать первый ряд общим.

Порядовая схема печки с тандыром

Для кладки тандыра используют глиняный раствор, и начинают ее с выкладывания основы из кирпича. Если работать по представленной схеме, печь постепенно будет сужаться к верху и сходится в окружность. Чтобы все получилось, как задумано, и вывелся красивый свод, нижний слой кирпича срезается.

После завершения работы внутренняя поверхность тандыра хорошо очищается от выступившего из швов раствора.

С внешней стороны швы между кирпичами традиционно заполняют сухой перетертой глиной, а внутренняя поверхность тандыра обмазывается раствором, который состоит из вымоченной глины, смешанной с очень мелко порубленной травой. Далее печь оставляют сохнуть, после чего ее нужно аккуратно обжечь. Это делается сначала с помощью обычной бумаги, но не следует использовать газеты, так как типографская краска состоит из не совсемполезных для человеческого организма веществ. После согрева тандыра бумагой можно постепенно добавлять к ней сухие дрова.

На востоке тандыр сверху обмазывают слоем глины и украшают разными орнаментами. Если планируется выстроить печь с тандыром в ее конструкции, вокруг кувшина кладут ровные стены, а расстояние между стенками тандыра и ровными стенками утепляется с помощью смеси глины и вермикулита. Верхняя часть печи кладется так же, как обычная печь барбекю. На осеннее и зимнее время тандыр сверху обязательно закрывают, так как осадки и грязь могут навредить внутренней отделке.
