Угловые камины: Проекты изготовления угловых каминов из кирпича

Интересные решения в дизайне интерьера

Многие производители предлагают широкий ассортимент угловых каминов.

Вы сможете выбрать именно тот вариант, который будет идеально смотреться в интерьере гостиной или в спальне. Как ранее говорилось, можно выбрать симметричный или асимметричный портал.

Если основной акцент в квартире будет уделяться камину, обратите внимание на симметричные конструкции. Такие агрегаты заметны с любого ракурса и обладают самыми лучшими свойствами

С функцией обогрева помещения они справляются на пять с плюсом.

Для зонирования комнаты подойдет асимметричный тип углового камина. Если ваша комната обладает большой площадью, данный портал будет идеально смотреться в любом интерьере. Стеклянные модели выполняют только роль декоративного предмета, окутывая помещение уютом и теплом.

При выборе камина обращайте внимание на его форму. Классическая форма является простым открытым порталом из красного кирпича

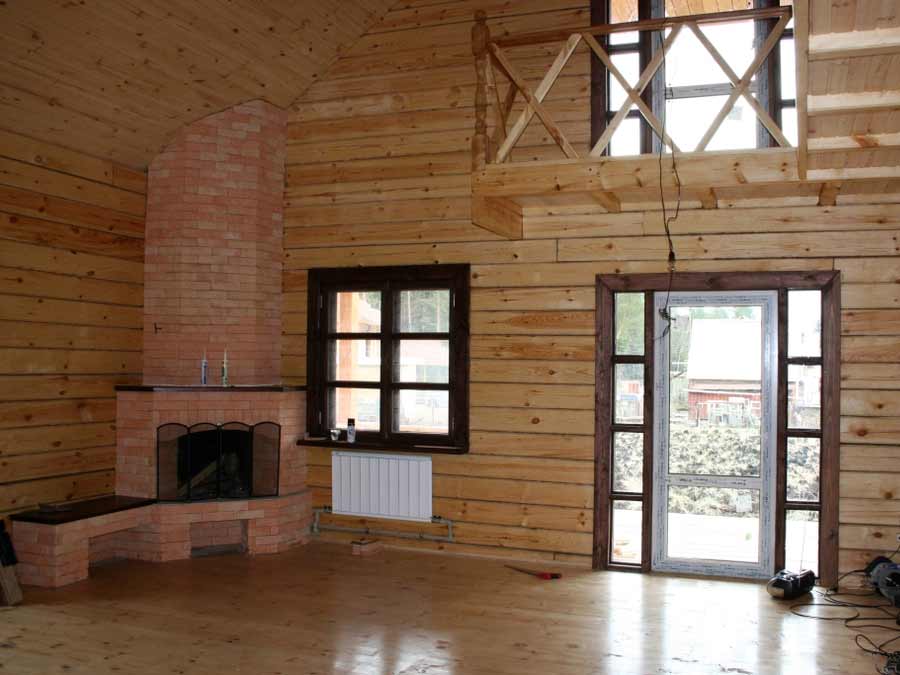

Данный вариант будет неплохо смотреться в деревянном доме или на даче.

Если вы владеете большой гостиной, обратите внимание на стиль ампир и барокко. В таких конструкциях множество завитушек, отделки и лепнины

Стиль рококо не такой большой, но в нем тоже есть колонны и позолоченные детали.

Для современных комнат подойдет стиль хай тек

Здесь нет лишних элементов и отделочных материалов, потому что все внимание уделяется порталу. Его необычная форма способна удивить каждого

Угловой портал в стиле модерн производится из современного материала. В нем сочетается стекло и термоустойчивый пластик. Портал в форме «П» и открытая топка напоминает классический вариант. Если в вашем доме преобладает современный интерьер, выбирайте такой тип камина.

Правильно подобранный стиль и форма камина, помогут сделать ваше жилище неповторимым и шикарным.

Материалы и инструменты

Для кладки камина вам понадобятся инструменты:

кельма для укладывания раствора (мастерок);
отвес;
2 уровня разной длины (самый короткий и самый длинный);
расшивка;
болгарка с диском по металлу и камню;
полутерок;
рулетка;
стремянка;
железное ведро, а также корыто/ванночка для замешивания раствора;
зубило и кувалда.

Материалы:

кирпичи — огнеупорные либо самые обычные, печные красные;
цемент (для дымохода и фундамента);
песок крупнозернистый;
глина тугоплавкая для огнеупорного кирпича, либо красная для обычного печного;
чистая вода;
уголки 2×2 — 6 штук;
арматура 8 мм — 5 штук;
колосниковая решетка.

Расчёт размера очага

Порядовка угловой каминопечи требует соблюдения точных размеров и указанных параметров, которые при создании индивидуальной схемы вам понадобится рассчитывать самостоятельно. На данном этапе рекомендуем воспользоваться следующими примерами и правилами:

Диаметр дымоходной трубы должен соответствовать размерам основной части конструкции только таким образом вы сможете создать оптимально и правильно работающую тягу;
Мощность кирпичного очага выбирается исходя из общей площади всего дома. Устройство не должно пересушивать воздух. При этом правильно собранная печи будет равномерно прогреваться и отдавать тепло со всех сторон;
Расчёт оптимального размера топочной камеры производится следующим образом: определяется метраж выбранного для установки помещения, после чего полученное числовое значение делится на 50 единиц, полученный результат и есть оптимальный размер данного конструктивного элемента.

Количество кирпича и размер топки

Количество кирпича и размер топки, зависит от метража помещения и размера всего дома

Размер топки – это площадь помещения делённая на пятьдесят

Камины с открытым очагом менее эффективны

Фото подборка в данной статье, поможет вам определиться с выбором формы и размера углового камина.

Расчёт размера дымоходной трубы

Порядовки угловых каминов обязательно должны включать не только размеры и особенности основной части отопительной установки, но и его дымохода. Для расчёта данных параметров воспользуйтесь следующими советами:

За основу при выявлении оптимальных параметров дымохода, возьмите соотношение 1:10 по отношению к топочной камере. При использовании труб имеющих круглое сечение, его размер должен составлять около 140-160 миллиметров;
Для правильной и полноценной работы тяги, общая высота всех соединительных элементов, колен и других деталей из которых состоит дымоход, не должна быть меньше 5 метров.

Готовая порядовка очага и дымохода

Форма дымоходной трубы быть любой

Форма дымоходной трубы быть любой (округлая, прямоугольная, квадратная, многоугольная)

При желании, дымоход можно облицевать любыми жаропрочными материалами

Основные правила при возведении камина

Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:

Кирпичный камин возводится на отдельном фундаменте.
Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
Изнутри топочную камеру штукатурить не следует.
Задняя стенка топливной камеры должна располагаться под небольшим наклоном.

Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.

Камин в доме

Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.

Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.

Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.

В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.

Слой войлока между трубой и кровлей

Дымоход должен работать автономно только с одним камином.

Существуют также определенный правила пожарной безопасности и при эксплуатации камина:

Не доводите камин до максимальной температуры.
Проводите систематическую чистку камина от золы и сажи.
Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
Используйте только подходящее топливо для дачного камина.

Положительные стороны

Иллюстраторы чаще обращаются к сюжетам с пристенными каминами, которые соприкасаются с одной стеной в комнате. На деле же гораздо выгоднее установить угловой камин, поскольку он является более эргономичным и вписывается в интерьер любого помещения.

Итак, среди преимуществ углового камина отмечают следующее:

Служит надежным источником тепла. По отопительным свойствам превосходит печи и обогреватели.
Занимает меньшую площадь, хотя по внешним данным не уступает пристенному и выглядит так же массивно и основательно.
Подходит для установки как в жилом доме, так и на даче.
За один час работы угловой камин способен обогреть помещение объемом до 120 куб. м от 0 до 20 °С.
Не только украшает интерьер и обогревает комнату, но и подходит для приготовления пищи.
Такой вид камина считается более безопасным, чем прямой пристенный, так как за пламенем внутри агрегата можно наблюдать с любой точки комнаты, да и площадь передней стенки у него меньше.

Готовые схемы-порядовки

Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.
Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.
Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

красный керамический кирпич – 300 штук;
шамотный кирпич – 130 штук;
глина печная или огнеупорная кладочная смесь – пара мешков;
песок карьерный – 4 мешка;
цемент – 1 мешок;
металлический уголок и стальная полоса – 3 отрезка по 1 метру;
печная дверка для прочистки дымохода;
печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Работа над дымоходом

Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.

Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.

Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.

Строительные требования к элементам конструкции

Фундамент

Основание рассчитывается так, чтобы оно выдерживало нагрузку от камина. Некоторые модели весят от половины до целой тонны в зависимости от габаритных размеров. Фундамент камина выполняется самостоятельной конструкцией, которая не зависит в работе от основания здания. Глубина заложения принимается от 30 до 40 см. Верх основания делается из расчета ниже уровня пола на высоту кирпича.

Топочная часть

Чтобы рассчитать оптимальный объем камеры для сжигания топлива, замеряют объем комнаты (перемножают ширину, длину, высоту помещения) и делят на 50. Высоту и ширину топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты с сохранением заданных параметров объема. Для лучшего отражения тепловых лучей внутри топки устанавливают металлический лист из нержавейки, иногда его отклоняют для изменения угла теплового потока. Нижнее основание топки устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу желательно устройство порога, для предотвращения выпадения топлива или продуктов сгорания. Такой карниз можно обыграть, как дополнительный декоративный элемент.

Дымоход

чтобы в камине была сильная тяга, площадь круглого отверстия для выхода дыма выполняют меньше от 8 до 15 раз, чем основание топочной камеры;
дымоход на своем пути наружу не должен иметь более трех поворотов;
общая высота трубы составляет не менее 5 м;
труба выполняется из кирпича или предусматривают совмещенный вариант, когда в декоративную кирпичную кладку вставляется стальная труба для отвода дыма.

Все размеры и требования должны быть изложены в чертеже камина, который станет отправной точкой для начала строительства. Чертежи выполняются собственноручно с привязкой к существующим условиям. Фото вариантов оформления фронтона можно найти в специализированных каталогах.

Подготовка материалов

Камин углового типа собственными руками, подробная инструкция по выполнению которого должна быть вами изучена детально, начинает производиться лишь после подготовки инструментов и материалов. Для фундаментного строительства потребуются:

гидро-изоляция;
щебень средней фракции;
доски для опалубки;
сетка из металла.

А вот стены и дымотвод делаются из кирпича полнотелого. В роли защиты от негативного воздействия влаги выступит рулонный кровельный материал или пленка из полиэтилена. Плюс ко всему необходимо приготовить песок речной, который пойдёт на изготовление раствора. Он потребуется и для засыпки в котлован. При помощи этого материала предстоит облагородить первый слой, который будет исполнять роль изолирующей подушки.

Для опалубки необходимо приготовить доски, которые могут демонтироваться после высушивания раствора или остаться в системе. Если вы выберете кратковременный вариант, то при установке опалубки зазоры между основанием и грунтом необходимо будет засыпать смесью из гравия и песка.

В качестве компонентов можно применять листы металла, которые очень просто вынимаются после того как застынет бетона. Камин углового типа собственными руками, подробная инструкция по созданию которого должна быть изучена каждым мастером, планирующим заняться такими работами, в первую очередь обязан быть укреплен при помощи сетки из металла или прута сделанного из стали. Диаметр его может составить в границах от 8 до 10 мм. Если вы приобрели арматуру, то для крепежа потребуется проволока, благодаря которой прутья будут связываться между собой в сетчатую конструкцию.

Инструменты и материалы для строительства

Основной материал для возведения стенок камина — кирпич. Для строительства выбирают 2 полнотелые его разновидности: красный и шамотный (жаропрочный). Камни не должны иметь выраженных дефектов, трещин или следов пережога (темные участки).

Кроме этого, нужно найти глину и песок для кладки. Если есть возможность, то лучше всего купить готовую сухую смесь (например, Печник) для печей и каминов, а также специальную смесь для приготовления жаропрочного раствора. Последний используют при облицовке стенок внутри топки вместе с шамотным кирпичом.

Для кирпичного камина потребуется следующее:

кирпич красный и шамотный;
глину, песок или готовую смесь;
цемент, ПГС и щебень для фундамента;
уголок 5×5 см;
задвижку (вьюшку);
емкость для раствора;
кельму или мастерок;
кирочку для раскалывания кирпича;
отвес и уровень строительный;

Прежде чем сделать угловой камин своими руками, нужно будет залить под него фундамент. Так как почва в помещении не промерзает, достаточной будет глубина 30-40 см. Размер основания должен быть на 10-15 см больше контура будущего сооружения.

Выкопать котлован треугольной или квадратной формы, уложить на дно слой ПГС толщиной 10 см и утрамбовать, выравнивая поверхность. Для заливки приготовить раствор из 1 части цемента, 3 частей ПГС и 4 частей щебня фракцией 2-3 см. Залить бетон в котлован. Сделанный фундамент должен окрепнуть в течение 21 дня. Только после этого можно переходить к кладке стен камина и возведению дымохода.

Пошаговая инструкция

По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.

Как построить камин из кирпича:

Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
После полного высыхания фундамента демонтируйте опалубку.
Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.

Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка топливника у камина

После укладки рядов с 6-го по 9-й необходимо установить уголки для возведения портала.

В рядах с 13-го по 19-й формируется основание зеркала. Делают это либо путем вертикальной установки кирпичей с некоторым наклоном, либо путем кладки их с выступом в 5 – 6 см.

В рядах №19 и №20 кирпичи несколько выдвигаются вперед, чем обеспечивается некоторое сужение топки.

Дымовой зуб начинается в 21-м ряду в виде выступа с уклоном в 20 градусов. Продолжение данного конструктивного элемента образовано кирпичами двух последующих рядов — 22-го и 23-го.

Каминопечь, топливник

Каминная полка формируется в рядах №24 и № 25. Следующим шагом устанавливается печная решетка, после чего можно приступать к строительству дымохода.

За стенкой сооружения либо в подпольном пространстве необходимо устроить поддувальный канал для наилучшего снабжения воздухом горящей топливной массы.
