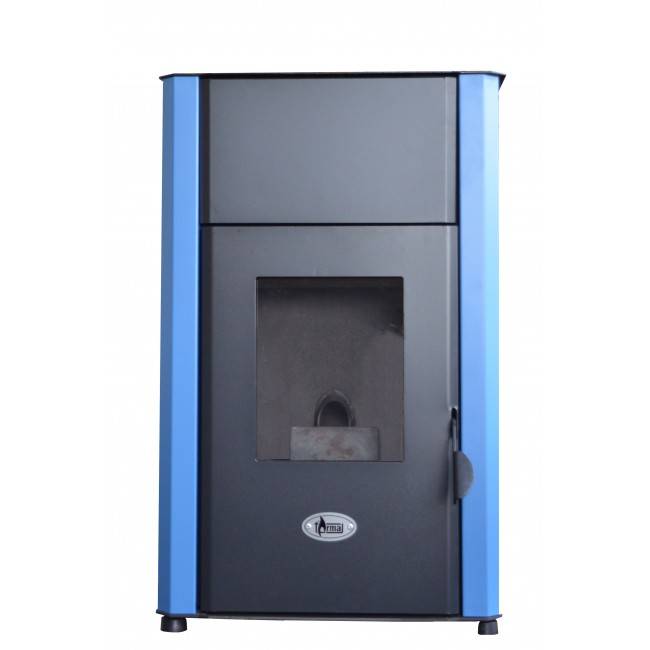

Характеристика пеллетных каминов
Внешний вид такого оборудования походит на простой камин, где за закрытой створкой топки горит настоящий огонь. Через специальные прорези по бокам камина выходит нагретый воздух, обогревая комнату.
Схема работы пеллетного камина
В специальный отсек автоматически подаются пеллеты, попадающие в топку через транспортер. Обычно дымоход совсем не видно, потому что его крепят к задней стороне камина и подключают к общей вентиляции. Иногда дымоход располагается наверху, но его также следует соединить с вентиляционным каналом.
Способы внешней отделки устройства отличаются в зависимости от габаритов, материала и оттенка. В основном пеллетный камин ставят на кухне по причине близкого расположения вентиляционного канала. Для кухни рекомендуется выбирать простые модели в форме узкой тумбы. Для зала или кабинета лучше выбирать крупные камины с оригинальными порталами, напоминающими классические модели.
Корпус покрывают ударопрочной керамикой, дверь изготавливается из огнеупорного стекла, через которое хорошо видно пламя.
Каждая конструкция пеллетного камина смотрится аккуратно, элегантно и создаётся с применением самых современных материалов в соответствии со стилем. Корпус покрывают ударопрочной керамикой, дверь изготавливается из огнеупорного стекла, через которое хорошо видно пламя.
Встроенный пеллетный камин
К возможному вопросу об изготовлении своими руками
Главный «агрегат» — мобильный гранулятор. Его можно купить (даже китайский). Но это только часть технологического процесса, ведь ещё есть: дробление, просушка, увлажнение. Поэтому, рациональный выход – закупка предварительно подготовленного сырья прошедшего все предварительные стадии.
Как показывают отзывы «решившихся» людей, стоимость качественной продукции выходит дороже, чем у промышленного производителя. Хотя заманчиво…
Анекдот в тему: Габровца спросили: — Почему, покупая дрова, вы выбираете самые сучковатые?
— А потому, что они греют два раза: когда их колешь, и в печке.
Надеюсь, было познавательно. Подписывайтесь в блоге и приглашайте друзей. До скорых новых встреч и мира Вашему дому!!!
Цитата мудрости: Юмор переносит душу через пропасть и учит её играть со своим горем (Фейербах Людвиг Андреас).
Обновление в отопительной системе дома
Отключил ветку для бойлера ГВС косвенного нагрева от аквакамина.
Сейчас у меня стоит бойлер на 100 л (горячая вода для душа, кухни и умывальников) и вода подогревается тэнами ночью.
Подключил его через таймер, который включает нагрев с 23:00 и отключает в 6:00 (по ночному тарифу на электроэнергию)
Поэтому сейчас я бы взял обычный бойлер на 150 л.
150 л горячей воды +80 — будет достаточно для двух-трех человек с запасом.
К тому же обычный бойлер дешевле и не нужен тепловой насос с контроллером для косвенного нагрева.
Выключил рециркуляцию горячей воды через полотенцесушители.
Оказался не нужен циркуляционный насос и бойлер с рециркуляцией.
Сейчас, чтобы из крана потекла теплая вода мне достаточно включить воду на одну минуту и холодная вода становится теплой.
Достоинства и недостатки топливных брикетов
Давайте посмотрим, чем хороши топливные брикеты для топки печей, и каковы их основные плюсы и минусы. Начнем с положительных черт:
С хранением и складированием евродров у вас вряд ли возникнут проблемы.
- Удобство хранения – благодаря аккуратной форме, евродрова и прочие брикеты можно складывать в аккуратные ровные кладки;
- Высокая теплотворность топливных брикетов – если сравнивать их с обычными дровами, то они дают в полтора-два раза больше тепла. За счет этого можно экономить на топливе при топке печей и котлов;
- Брикеты – это топливо длительного горения для печек любого типа. Прессованные опилки горят в полтора-два раза дольше, снижая количество подходов для закладки новых порций топлива. Если в помещении стоит обычная печь, горящая на дровах 2-3 часа, то с топливными брикетами это время увеличится до 4-5 часов;
- Равномерное горение, без лишних шумов и стреляющих во все стороны угольков. Кроме того, топливные брикеты, используемые для топки печей, выделяют меньше дыма и образуют меньшее количество золы, уменьшая трудозатраты на уборку;
- Низкое образование смол – благодаря этому уменьшается засорение дымохода;
- Длительность хранения топливных брикетов для топки печей варьируется от 1 года до 5 лет – тут все зависит от технологии изготовления;
- Высокая экологическая чистота – в производстве брикетов не используются химические реагенты;
- Объем потребляемого за один отопительный сезон брикетированного топлива в 1,5-2 раза меньше, чем объем используемых за тот же временной промежуток дров.
Топливные брикеты, предназначенные для топки печей, горят плавно и мягко, с выделением большого количества тепла. Они не засоряют печи и дымоходы, сгорают почти на 99%.
К сожалению, не обошлось и без определенных недостатков:
Не рекомендуем хранить брикеты на улице, они могут отсыреть и испортиться.
- Топливные брикеты, применяемые для топки печей, не боятся сырости. При этом прямого попадания воды они все-таки не любят;
- Некоторые виды брикетированного горючего не переносят длительного хранения – срок их годности ограничен одним годом с момента изготовления;
- Затраты на приобретение горючего могут оказаться выше, чем на приобретение обычных дров – здесь все зависит от производителя;
- В некоторых регионах и населенных пунктах приобрести топливные брикеты для топки котлов и печей сложнее, чем купить грузовик обыкновенных дров;
- Стоимость – она несколько выше стоимости обычных дров. Но за счет высокой теплотворности и длительного горения можно немного сэкономить.
Несмотря на все это, брикетированное горючее продолжает набирать свою популярность.
Особенности строения пеллетного устройства
Пеллетный камин внешне напоминает обычную каминную топку для дров. Но по своей внутренней конструкции и функционированию такое оборудование – это более высокое технологическое устройство, которое позволяет с помощью пеллет полностью автоматизировать процесс теплоотдачи.
Камин закрывается специальной прозрачной дверкой из прочного стекла. Такое решение позволяет любоваться видом открытого огня. С двух сторон устройства есть небольшие отверстия, через которые проходит тепло в помещение.
Форма-фактор
Пеллетные камины бывают двух видов:
- Вмонтированный. Такое устройство полностью встраивается в проем в стене. Емкость для пеллет может располагаться в дополнительном помещении либо маскироваться с помощью облицовки. На виду остается топка схожая на дровяной камин.
- Отдельный. Камин уже имеет свою облицовку в виде стального корпуса и керамических панелей, которые позволяют сохранять тепло длительное время. В верхней части оборудования расположена емкость для пеллет. Вид отопительного устройства подбирается в зависимости от особенностей помещения.
Топка
Емкость для сжигания пеллет изготавливается из чугуна или крепкой стали высокой плотности. Ребристая поверхность топки значительно увеличивает конвекционную теплоотдачу.
В отличие от стоящих отдельно каминов встроенные в стену устройства могут иметь большой размер топки, что позволяет загружать не только пеллеты , а и дрова. Горелка
В нижней зоне камина расположена горелка, к которой подается топливо и нагретый воздух. Дозирование гранулированного сырья и кислорода обеспечивает полное сгорание пеллет, что существенно повышает продуктивность и экономичность отопительного процесса. Некоторые изготовители оснащают камины горелками с автоматическим розжигом.
Автоматика
Камины оборудованы автоматической системой управления. Наличие температурных датчиков, контролеров, электрических двигателей позволяет легко контролировать весь отопительный процесс. Панель автоуправления может располагаться на корпусе. В более дорогих моделях руководство камином может осуществляться дистанционно.
Благодаря автоматическому управлению в пеллетном камине очень удобно контролировать отопительный процесс
Емкость для золы и топлива
Отсек для топлива находится в задней части камина. Доступ пеллет в топку производится при помощи шнекового привода. Под топкой монтируется отдельная камера для золы. Она представляет собой небольшой ящик, который легко выдвигается для чистки.
Вентилятор
Чтобы воздух проходил по специальным отверстиям между стенками и корпусом камина в систему встроено вентиляционное устройство. Оно позволяет наполнить помещение теплыми воздушными массами.
Производятся также модели с двумя вентиляторами. Первый для выхода воздушных масс к каналам, а второй для доступа кислорода к топке.
Пеллетные камины с водяным контуром
Принцип работы такого оборудования схож с одноконтурным котлом. К отопительной системе подключаются трубы, по которых проводится циркуляция теплоносителя. Пеллетные камины с водяным контуром – это автономное устройство, обладающее высокой мощностью. Прибор позволяет осуществить прогрев всего дома. Такая модель предусматривает подключение холодной воды и выход уже нагретой жидкости. Организация отопления проводится с помощью трубной развязки и радиаторов.
Преимущества отопления на пеллетах
В некоторых удалённых от магистрального газо- и электроснабжения районах печи на твёрдом топливе – единственный возможный вариант обогрева жилого дома. Пеллетные печи, благодаря своим явным преимуществам, имеют довольно высокую стоимость, окупающуюся через 1,5-2 года.
К достоинствам печей на пеллетном топливе относятся:
- Быстрый монтаж и запуск. Являясь готовой отопительной системой, печь на пеллетах устанавливается в течение одного дня. Все современные модели комплектуются подробной монтажной схемой. Не составит труда установить пеллетную печь своими руками.
- Автоматический контроль поддержания заданной температуры. Время автономной работы отопительного оборудования зависит от объёма контейнера для гранул, установленного в верхней части печи или сбоку.
- Компактность, разнообразие дизайнерского оформления, автоматизация всех рабочих процессов позволяют устанавливать оригинальные камины в любых помещениях.
- Экономия от использования пеллет составляет около 40 %, по сравнению с другими видами твёрдого топлива.
- Безопасность пеллетных печей обеспечивается встроенной системой защиты. При грамотном подключении оборудования, в соответствии с правилами пожарной безопасности, возгорание исключено.
Использование пеллетной горелки для печи
Пеллетные горелки – это универсальное устройство, которое полностью автоматизирует процесс подачи топлива и поддерживает заданную температуру.
Сегодня на рынке можно найти большое количество моделей, которые успешно себя зарекомендовали. Они могут работать как с использованием электрической энергии, так и с применением сжатого газа. Первый вариант более безопасен, так как подачу энергии можно моментально ограничить в случае аварийной ситуации.
Пример пеллетной горелки
Важной особенностью подобных горелок является автоматизированный механизм подачи топлива, который не требует постороннего вмешательства. Все, что необходимо сделать, — это ввести настройки, проверить их корректность, в случае необходимости изменить их до требуемых показателей, а затем лишь контролировать наличие топлива. Современные пеллетные горелки имеют несколько основных частей, среди которых:
Современные пеллетные горелки имеют несколько основных частей, среди которых:
- Транспортный механизм подачи топлива;
- Системы розжига и контроля огня;
- Микропроцессор для автоматизированного контроля процесса горения;
- Собственно корпус.
Стоимость таких изделий достаточно высока, однако комфорт, который они дарят, стоит затраченных денежных средств!
Устройство и принцип работы
В кирпичной печи
Установить горелку в печь из кирпича достаточно просто:
- Собственно в печь вставляется корпус горелки, а затем тщательно крепится с помощью винтов и прочих материалов.
- Обычно щели между жерлом печи и стенкой горелки нет, однако в случае наличия отверстия большого диаметра рекомендуется заделать его специализированными герметиками.
- Если горелка имеет электрическое питание, то следует защитить кабель питания от воздействия высоких температур. Обычно он выводится за пределы печи и прямого воздействия пламени, поэтому дополнительная модификация конструкции не требуется.
- Последним этапом является закрепление камеры для хранения пеллет поверх горелки. Корпус имеет специальный механизм, поэтому Вам потребуется лишь установить его в соответствующие пазы.
Примеры установки на фото:
В печи из металла
Установка пеллетной горелки на металлическую печь практически ничем не отличается от кирпичного варианта
Единственное, на что следует обратить внимание, — это предотвратить контакт корпуса горелки со стенками печи, так как высокая температура может привести к выходу из строя механизма
Установленная в буржуйку пеллетная горелка с бункером
Техника загрузки пеллет
Топить простую кирпичную печь пеллетами достаточно просто. Если горелка имеет электрический механизм зажигания, то следует лишь нажать специальную кнопку. Более дешевые модели не имеют такого функционала, поэтому используется газовая горелка.
Правила топки достаточно просты – следует равномерно и достаточно медленно подавать топлива. Если образуется большое количество золы, то следует снизить скорость подачи, так как пеллеты попросту не успевают сгореть, но плавятся под действием высокой температуры.
Выбор камина на пеллетах для отопления каркасного дома
Выбирая котел на пеллетах я ужасался их внешним видом — подобное чудовище надо ставить в отдельное помещение и пускать с экскурсией туда людей, которых надо напугать. Совершенно не хотелось иметь отдельное тех помещение: дом у нас не большой. Хотелось иметь камин с живым огнем. Так чтобы вечером потушить в гостиной свет и сидя на диване пить горячее вино, и смотреть на отблески огня на стенах, краем глаза видя сугробы и заснеженные хвойники за окном.
Выход был найден — камин на пеллетах с водяным контуром — аквакамин. Модель так же сразу же выбрал — Laminox ESTER IDRO 15 «всё в одном»:
— предохранительный клапан — расширительный бак — циркуляционный насос — автоматический воздухоотводчик
Мощности 15 кВт по моим расчетам хватало на дом. Но после звонка на фирму, которая эксклюзивно поставляет итальянцев и занимается подключением и обслуживанием аквакаминов, мой выбор окончательно сформировался: LAMINOX ELISA PHANTOM IDRO 16 — плоский аквакамин бордового цвета с вертикальным выпуском.
Ну и могу сейчас сказать — выбор был правильным. Аквакамин работает тихо — монотонное шуршание вентилятора. Шнеков подачи пеллет вообще не слышно.
Дымоход 8 см — я заказал сэндвич 10 см, крашенный в коричневый цвет — вписывается в будущий интерьер. Труба на крыше не дымит и никак себя не выдает. Иногда с порывом ветра можно уловить сладковатый аромат — так пахнет хороший итальянский ликер.
Ночью вижу о окнах первого этажа отблески пламени — пока дом сушится и доделывается, аквакамин работает круглосуточно. Расход пеллет (купил для пробы 2 тонны) на сутки один мешок 15 кг. В дальнейшем будет потреблять меньше.
Управление аквакамином автоматическое. 5 кнопок и меню. Можно установить мощность горения и температуру в помещении, которую аквакамин будет поддерживать.
Единственное неудобство: бункер аквакамина для пеллет на 15 кг. То есть приходится раз в день подсыпать пеллеты. Поэтому не смотря на то что к аквакамину можно подключить интернет-модуль для дистанционного управления отоплением (например находясь в Тайланде за несколько дней до приезда установить температуру в доме 23-24 градуса), данную задачу не удастся реализовать ввиду ограниченной вместимости бункера.
Можно что-то придумать с установкой внешнего бункера и увеличить объем до 200-300 кг, но это будет не красиво. Поэтому тут: — или красота и эстетика — или практичность
Мы выбрали красоту и эстетику.
Достоинства и недостатки
К положительным качествам пеллетных установок можно отнести:
Полную автоматику. Топливо подается автоматизировано в соответствии с выставленной мощностью обогрева. Существует функция программирования точного времени работы оборудования в течение целой недели. Таким образом, можно запрограммировать время включения и выключения камина в любое время дня и ночи.
Высокие показатели КПД. В данных устройствах коэффициент полезного действия в 2 раза превышает показатели камина с открытым пламенем. Благодаря водяному контуру можно подключать дополнительные батареи для отопления других комнат.
Пожаробезопасность. Автоматическое управление обеспечивает безопасность в течение всего отопительного процесса. При выключении аппарата все пеллеты, находящиеся в горелке, полностью сгорают. Небольшой объём топлива прогорает и камин отключается. Данный процесс осуществляется в за 5-10 минут после отключения.
Не сушит воздух в комнате. В помещении, где установлен пеллетный камин, воздух не сжигается. Это связано с тем, что подаваемый поток для горения отделён от окружающего воздуха. Обычно для этого используют воздушный контур, который берёт кислород из подвальных помещений, одновременно высушивая пространство при повышенной влажности.
Может управляться дистанционно. Функция дистанционного управления помогает контролировать работу оборудования из любой точки комнаты. Единожды заполняя топливный резервуар, можно в течение нескольких дней не досыпать пеллет.
Пеллетное оборудование, имеющее водяную рубашку, выполняет одновременно несколько функций и открывает следующие возможности:
- Сами пеллеты изготавливаются одинакового размера и поэтому возможно применение автоматической подачи топлива в каминах.
- Постоянная подача пеллет может поддерживать отопительную систему в активном режиме на протяжении 6 часов, а иногда и около суток. Время функционирования связано с производственными характеристиками каждой системы.
- Благодаря регулировке подачи топлива можно настраивать температурный режим в помещении.
- Для нормальной эксплуатации нет необходимости устанавливать дорогостоящий дымоход. Для пеллетных конструкций можно установить самый обычный дымоотвод из нержавейки. Тяга в любом случае будет хорошей, так как водяной контур согревает внутренний воздух и ускоряет выход отработанных газов.
- Легкость установки, особенно если уже есть готовый камин, тогда внутрь монтируют пеллетное оборудование.
- Экономность, финансовые затраты приравниваются к дровяным печам с водяным контуром или обычному камину. Это значит, что пеллеты выгоднее использовать для отопления, чем газ или электричество.
Наряду с многочисленными достоинствами данного вида отопительного оборудования у него существуют следующие недостатки:
- Дорогостоящее оборудование. Не все потребители могут себе позволить заплатить высокую цену за данную конструкцию, его стоимость существенно выше, чем у дровяных каминов.
- Остановка работы всей системы при отключении электроэнергии. Для работы необходимо очень малое количество электричества, хотя при его отсутствии работа полностью останавливается.
- В качестве топлива используются только пеллеты. Невозможно заменить специальные пеллеты другим топливом.
- Данное оборудование имеет небольшую производительность и не может эксплуатироваться в качестве основной отопительной системы. Обычно его комбинируют с другими способами отопления.
Сочетая пеллетный камин с газовым котлом или электрическим обогревателем можно сохранить значительную сумму денег. При этом помещение украшается дополнительно видом живого огня в дизайнерском камине.
О производстве биотоплива
Его можно условно разделить на семь этапов . Рассмотрим на примере пеллет из древесины.
Крупное дробление
Сырьё распределяют на две группы – чистая плотная древесина и неочищенная от коры. (Это позволит в дальнейшем классифицировать товар по качеству сырья).
Сырьё поступает в дробильную машину и измельчается. В итоге, выходит материал, напоминающий крупные опилки, чей размер ≈ 25 на 25 мм. Такая фракция позволяет эффективно их просушивать, а впоследствии измельчать до более мелких размеров;
Сушка дробленого материала
Для дальнейшего процесса крупно меленные гранулы нужно высушить. Это позволит снизить уровень влажности до заданного значения. В среднем, показатель должен составлять ≈ 10 %.
Сушильные технологии могут быть разными (ленточные, барабанные и др.), но в любом случае — это наиболее энергоёмкий процесс, поскольку необходимо обеспечить температуру окружающего воздуха ≈ 400°. Этап важен тем, что если изготавливать пеллеты из пересушенных опилок, то не получится прочных гранул;
Мелкое дробление
Сырьё, из которого будут производиться гранулы, не должно быть более 4 мм. Для этого используют специальные дробилки (типа молотковых мельниц) позволяющих измельчить материал до нужной фракции.
Вес стандартного продукта после мелкого дробления составляет ≈ 150 кг на 1 м³.
Нормирование влажности
Иногда материал прошедший стадию сушки, теряет влагу избыточно (т.е. менее 8%). Это не позволяет качественно провести этап прессования (иссушенные гранулы становятся хрупкими и разрушаются, кроме того, снижается их теплотворная способность).
Для повышения влажности, используют разные способы — кратковременное погружение в ёмкость с водой (обычно для мягкой породы) или насыщение паром (для старой или слежавшейся древесины).
Прессование
Подготовленный в размерах и влажности материал пропускают через пресс (гранулятор), в котором множество цилиндрических углублений (матриц). Сжимаемый материал заметно уменьшается в объёме и при этом повышается его температура.
С ростом температуры измельчённая масса выделяет вещество под названием лигнин. Он является природным клеящим ингредиентом. Гранулы становятся прочными за счёт полимеризации лигнина.
Охлаждение
При давлении пресса и трении частиц материала, температура выдавливаемых гранул возрастает до 90°. Поэтому, их необходимо охладить. Для этого не нужна специальная техника, гранулы остывают естественным путём. После чего, они набирают соответствующую твёрдость.
Фасовка готовой продукции
Заказчик может получать товар в упакованном виде или насыпном (отгрузка из бункеров). Для того чтобы исключить риск снижения качества от воздействия окружающей среды, пеллеты расфасовывают в непромокаемых мешках. Большие мешки, так называемые биг-бэги вмещающие от 500 до 1000 кг или мелко потребительская тара в 15 — 25 кг.
Вот, пожалуй, и весь процесс. Ещё раз напомню, мы рассмотрели изготовление древесных пеллет. Производство из других материалов может отличаться.
Как хранить данное топливо? Рекомендуется в сухих, вентилируемых или проветриваемых помещениях. Оптимальное размещение – на деревянных досках (или поддонах). Одним словом – не в сырости.
Запуск и уход за котлом
Перед первым запуском конструкции потребуется пригласить специалиста, чтобы он проверил все элементы на соответствие требованиям безопасности. Самостоятельно проводить включение не рекомендуется.
Запуск осуществляется только после проверки агрегата на соответствие выбранной схеме. Должна быть проверена герметичность дымохода, бункера и самого котла. Перед стартом нужно удостовериться в том, что система отопления заполнена, а давление в ней соответствует параметрам, подходящим для работы. Все приборы и автоматика должны быть исправными.
Уход за агрегатом не сложный. По мере выгорания требуется подкладывать топливо, чистить печь от золы, а также контролировать работоспособность элементов автоматики. Отдельно потребуется проверять, как работает горелка и система поджига.
Установка
Методика установки самодельного пеллетного котла практически не отличается от монтажа других видов твердотопливного оборудования. Главная задача в данном случае – грамотно разместить сам котел и подающий топливный шнек. Между отдельными модулями должно быть соблюдено расстояние в 70 см, а перед самим котлом нужно оставить 2 метра свободного пространства. Подача теплоносителя в отопительный котел в момент его поджига может привести к выпадению конденсата с золой и сажей. Его очень сложно удалять. Поэтому в процессе установки котла выполняется его обвязка с водяным контуром, в котором встроен смесительный узел.
Как правило, используется трехходовой клапан, который подает теплоноситель внутрь водяной рубашки только после прогрева до соответствующей температуры. При этом циркуляционный насос принуждает воду циркулировать по малому кругу. Как только она нагревается, трехходовой клапан постепенно подмешивает ее в теплоноситель отопительного контура, пока полностью не перекроет малый круг.
В завершение отметим, что эффективность пеллетных печей промышленного производства намного выше. Однако самодельные устройства намного дешевле, да и надежнее в эксплуатации.
Технологическое описание устройства
Внешний вид данных установок мало отличается от стандартных каминов, хотя с позиции технологических характеристик они имеют более сложную систему.
* Первое различие связано с типом топлива, здесь не используются обычные дрова, а применяются специальные пеллеты. Особенностью служит автоматическая подача топлива в отсек, что очень удобно для постоянства процесса и длительного горения.
Вторая особенность связана с закрытой топкой, позволяющей устанавливать температурный режим самостоятельно.
Внутри конструкции находится теплообменная камера, наполненная водой. А вдоль стен от камина располагаются стальные трубы, которые передают теплоноситель в остальные комнаты.
