Выбор конструкции печи
Существует несколько моделей масляных печей. Есть модели с тремя трубами, соединяющими масляную ванну и дожигатель.
Закрытый вариант представляет собой большую ёмкость (вроде баллона из-под газа), внутри которой располагаются все узлы: сбоку поступает масло, в верхней части, до середины вваривается перфорированная труба, и подаётся под небольшим давлением воздух, а с противоположной стороны вваривается выход к дымовой трубе. Вариант считается пажаробезопасным, так как даже при вскипании масла, оно не выплёскивается наружу через отверстия сжигателя.
Есть также вариант, когда части масляной печки приставляются к дровяным печам, типа буржуйки.
Чертеж печи на отработке
Отличный вариант конструкции, проверенной на практике, представлен на чертежах ниже (её иногда называют «двухобъёмной»). Диаметр верхней и нижней частей по 34,4 – 35,2 см. Высота перфорированной трубы 36 см. Диаметр 10 см.
Нижняя ёмкость имеет съёмную крышку, плотно закрывающуюся во время горения. Сюда заливается отработка. Небольшое отверстие в крышке позволяет и подавать топливо, и поджигать его, и служит дросселем, регулируя интенсивность подачи кислорода, а значит, и горения.
В трубе идут процессы перемешивания веществ и пиролиза.
Верхняя часть служит для того, чтобы как следует дожечь все тяжёлые компоненты. И здесь очень важная деталь – перегородка, которая задерживает внутри газовую смесь, не давая ей преждевременно вылететь в трубу. Этой перегородкой разделяются зоны кислородного горения и окисно-азотного. Агрегат, лишённый этого технологического элемента, представляет собой источник вреднейших выбросов.
Для того чтобы обеспечить непрерывное поступление топлива, делается ещё одна ёмкость, рядом с нижней, которая соединяется с ней при помощи небольшой трубки (просто доливать масло во время работы нельзя категорически, увеличить резервуар тоже не получится – масло не будет гореть). Добавление топлива будет происходить по принципу сообщающихся сосудов. Расстояние от печи до дополнительного бака – не менее полуметра.
Готовая печка на отработке
Классическая печь такого вида обогревает только за счёт лучистой энергии и конвекции. Навешивать водяную рубашку на верхнюю часть печи – нельзя, поскольку это нарушит естественные процессы и температурные режимы горения. Чтобы превратить обычную отработочную печку в котёл водяного отопления, потребуется змеевик. Его витки располагаются на небольшом расстоянии от перфорированного корпуса печи (2 – 7 см). Для лучшего улавливания жара и передачи его трубкам змеевика, он окружается отражающим экраном из алюминия, жести или оцинкованной стали.
Водяная рубашка тоже возможна. Но делать её, как и змеевик, нужно на некотором расстоянии от верхней части корпуса-дожигателя. Отражатель в этом случае не нужен.
Как выбрать горелку под отработку
При выборе этого модуля котла определяющим фактором является мощность. Важны механизм предварительного разогрева топлива и конструкция форсунки.
Мощность
Она определяет характеристики производительности горелки. Установка устройства 30 кВт в котел 15 кВт недопустима и приведет к оплавлению конструкции. В паспортах магазинных изделий указаны теплоотдача и размеры рекомендуемой и предельной отапливаемых площадей.
Количество ступеней
Регулирование мощности теплоотдачи осуществляется 2 способами:
- Горелки одноступенчатые разогревают теплоноситель до заданной температуры. Далее подача топлива блокируется, котел остывает до установленного значения, и цикл повторяется.
- Двухступенчатые конструкции работают без отключения в 2 режимах: в полную мощь – при разогреве системы до запланированных показателей (после чего начинается переключение на экономное расходование масла), вдвое или на две трети меньше.
Регулирование мощности осуществляется горелкой.
Если подача топлива и воздуха полностью автоматизирована и ориентируется на показания датчиков температур теплоносителя, подогретого и сгораемого масла, объема поступающего воздуха и топлива, то такие блоки называют плавно-двухступенчатыми и модуляционными.
Размер и объем
Горелки компактны, их производительность прямо не зависит от размера обогревательных приборов и определяется конструктивными решениями на стадии планирования.
Материал горелки
Ее корпус изготавливают из устойчивых к коррозии стальных деталей, топливопроводы – из мягких цветных металлов (меди) и их сплавов.
Расход масла
Количество топлива на обогрев помещения зависит от:
- теплопотерь обслуживаемых площадей;
- территориальной принадлежности к климатическим зонам (в Приполярье зима холоднее и дольше);
- количества примесей и их влияния на калорийность горючей смеси;
- коэффициента полезного действия агрегата;
- настроек отопительного прибора и его мощности;
- количества рабочих часов и температурного режима обогреваемого помещения.
Расход масла зависит от теплопотерь обслуживаемых площадей.
Ориентировочный показатель для средней полосы страны – 2,5-4 т при круглосуточном расходовании 3 л в час.
Дизельные горелки для котлов их функции
Дизельная горелка – это одна из основных частей агрегата для отопления, без нее котел попросту не будет работать. Это специальный прибор, с помощью которого происходит процесс сжигания топлива. Ее предназначение состоит в том, чтобы подготовить топливо, т.е. смешать его с кислородом. Только после этого смесь может использоваться в камере сгорания. Как правило, такое оборудование работает на солярке или мазуте, редко – на масле.
Данное оборудование обладает такими преимуществами:
- Мощность большого диапазона;
- Экономный расход топлива ;
- Высокие показатели КПД;
- Возможность автоматизации устройства.
В сравнении с газовыми «братьями», у дизельных есть один минус – это высокая цена на дизель-топливо. Но тут возможен и более дешевый вариант – использование отработанного масла для его работы.
Завершающий этап
Самодельные горелки на отработанном масле радуют потребителей мощным пламенем. Но для того чтобы обеспечить их бесперебойную работу, необходимо тщательно продумать конструкцию внешних узлов. В нашей горелке отработанное масло стекает по сферическому распылителю, но в сопло направляется не полностью – большая часть отправляется в стоковый бак. Отсюда оно переливается в основной бак, где стоит маломощный ТЭН. Если вы не хотите переливать топливо вручную, воспользуйтесь любым подходящим масляным насосом.
Сам насос ставится между двумя баками – он засасывает отработанное масло из сливного бака и направляет его в основной бак. В результате мы получаем круговорот топлива. Пользователям останется лишь периодически доливать его, так как некоторая его часть постепенно сгорает на выходе форсунки.
Для того, чтобы собранный агрегат прослужил как можно дольше, все соединения должны быть смазаны высокотемпературным герметиком.
Что касается ТЭНа, то его необходимо оснастить термостатом. Он нужен для первичной подготовки топлива. Отработанное масло довольно тягучее, а для работы форсунки оно должно быть более жидким. Поэтому его нужно прогреть. Но не до температуры +250-300 градусов, как это делается в испарительных горелках, а всего лишь до +70 градусов. В таком состоянии оно будет достаточно жидким, чтобы срываться в виде мельчайших капель с поверхности сферического распылителя.
Итого у нас получилось три энергопотребляющих узла:
- Воздушный компрессор – используется для создания топливно-воздушной смеси;
- ТЭН – переводит отработанное масло в более жидкое состояние;
- Масляный насос – гонит неиспользованное отработанное масло из одного бака в другой.
Сделать горелку энергонезависимой у нас не получится, так как избавиться от компрессора или ТЭНа нельзя.
Чем отличается газовая горелка от паяльной лампы?
Паяльные лампы работают на жидком топливе: бензине, керосине, спирте. Как следует из самого названия, топливом для газовой горелки будет служить сжиженный углеводородный газ, а именно пропан-бутановая смесь, которая содержится в баллонах красного цвета.
Изменение конструкции и переход на газ дает следующие преимущества:
- повышается удобство пользования;
- повышается безопасность;
- расширяется сфера применения;
- снижается цена эксплуатации.
Работая с паяльной лампой, вы держите в руках не только горелку, но и резервуар с легковоспламеняющимся веществом. Вес 2-литровой паяльной лампы с полным резервуаром составляет около 4 кг. Высота и ширина соответственно более 30 см и 20 см. При таких характеристиках маневренность ручного инструмента крайне низкая.
В отличие от паяльной лампы горелка на газе обладает компактными габаритами, малым весом, хорошо лежит в руке и поэтому удобна для проведения разнообразных работ, требующих открытого, регулируемого пламени
Для газовой горелки резервуар не нужен. Убрав самую объемную часть паяльной лампы, вы получите компактный и легкий аппарат, который поможет выполнять различные виды работ, в том числе в труднодоступных местах.
Однако вам не придется держать в руке емкость с бензином или керосином непосредственно возле открытого огня, так как благодаря длинному шлангу расположить газовый баллон можно на достаточном расстоянии от рабочего места.
При температуре окружающего воздуха выше -20 °C, газовая горелка не требует подготовки перед использованием. Достаточно открыть вентиль на газовом баллоне, отрегулировать силу пламени и можно варить, паять, прогревать… Даже в 5-литровом баллоне запаса газа хватит на многочасовую непрерывную работу.
В отличие от газовой горелки паяльная лампа нуждается в предварительной подготовке вне зависимости от внешних условий. Необходимо налить в ванночку бензин или керосин и поджечь его, чтобы прогреть испаритель. Только при достаточном прогреве первая порция поступившего в испаритель жидкого топлива перейдет в газообразное состояние.
Расход жидкого топлива составляет 0,6-0,8 литров в час. Учитывая, что заправлять 2-литровую паяльную лампу можно только на ¾ от объема резервуара, запаса топлива хватит от силы на 2 часа. Затем придется снова брать канистру и доливать топливо в резервуар, но перед этим нужно еще подождать до полного остывания лампы.
Напомним, что открывать резервуар у неостывшей лампы нельзя, иначе возникнет контакт горячей горелки и паров бензина, что чревато воспламенением и взрывом. Только дождавшись остывания лампы вы сможете налить топливо в резервуар и ванночку и повторить всю подготовительную процедуру, включая прогрев и подкачку воздуха насосом, на что уйдет около 10 минут.
Паяльная лампа при нормальном функционировании источает запах бензина, который не только неприятен, но и вреден. При работе на жидком топливе сажа с копотью быстрее забивают отверстия в горелке и оседают на наружных поверхностях, пачкая руки и одежду.
Газ – самый чистый вид топлива, поэтому газовую горелку нужно чистить реже. Запаха газа во время использования горелки не должно быть в принципе, а его появление свидетельствует о неисправности аппарата, что требует немедленного прекращения работы и устранения причин утечки.

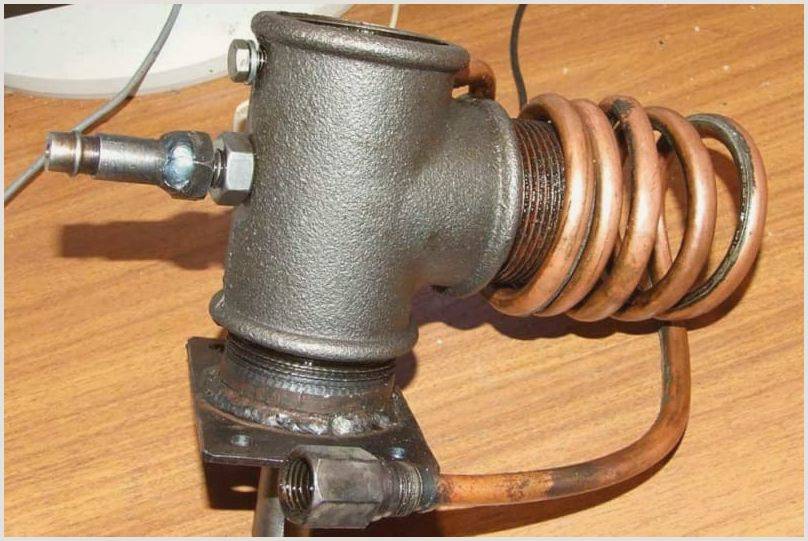

Делаем форсунку горелки на отработке
Форсунка — самый ответственный элемент конструкции горелки для отработки, собранной своими руками. Точность ее изготовления определяет топливную эффективность и безопасность системы. Чем больше отверстие форсунки-тем мощнее получится горелка.
Кроме того, очень важно, чтобы канал поступления воздуха был ровным и гладким — тогда форма факела будет оптимальной. Наилучшим вариантом будет использование готового жиклера с отверстием нужного диаметра, например, от газовой плиты или карбюратора
Но можно и просверлить отверстие на сверлильном станке. Использование ручной дрели не рекомендуется из-за трудности обеспечения соосности отверстия.
Полусферу можно сделать из мебельной ручки подходящего диаметра или из полусферической гайки. Форсунку надо смонтировать заподлицо с поверхностью полусферы. В самом крайнем случае используют просто выгнутую на правиле полоску металла с приваренным к ней жиклером.
Мощность получившейся горелки можно с известной погрешностью оценить заранее. Горелка с одним отверстием 0,3 мм сможет выдать примерно 16 квт тепловой мощности. Если требуется большая мощность, то лучше не увеличивать диаметр отверстия, а сделать их несколько, на расстоянии не менее 8 мм друг от друга. Практика показала, что из отверстия больше 0,3 мм воздушный поток становится турбулентным, хуже захватывает пары отработки, и тепловая эффективность устройства падает.
Завершающий этап
Самодельные горелки на отработанном масле радуют потребителей мощным пламенем. Но для того чтобы обеспечить их бесперебойную работу, необходимо тщательно продумать конструкцию внешних узлов. В нашей горелке отработанное масло стекает по сферическому распылителю, но в сопло направляется не полностью – большая часть отправляется в стоковый бак. Отсюда оно переливается в основной бак, где стоит маломощный ТЭН. Если вы не хотите переливать топливо вручную, воспользуйтесь любым подходящим масляным насосом.
Сам насос ставится между двумя баками – он засасывает отработанное масло из сливного бака и направляет его в основной бак. В результате мы получаем круговорот топлива. Пользователям останется лишь периодически доливать его, так как некоторая его часть постепенно сгорает на выходе форсунки.
Для того, чтобы собранный агрегат прослужил как можно дольше, все соединения должны быть смазаны высокотемпературным герметиком.
Что касается ТЭНа, то его необходимо оснастить термостатом. Он нужен для первичной подготовки топлива. Отработанное масло довольно тягучее, а для работы форсунки оно должно быть более жидким. Поэтому его нужно прогреть. Но не до температуры +250-300 градусов, как это делается в испарительных горелках, а всего лишь до +70 градусов. В таком состоянии оно будет достаточно жидким, чтобы срываться в виде мельчайших капель с поверхности сферического распылителя.
Итого у нас получилось три энергопотребляющих узла:
- Воздушный компрессор – используется для создания топливно-воздушной смеси;
- ТЭН – переводит отработанное масло в более жидкое состояние;
- Масляный насос – гонит неиспользованное отработанное масло из одного бака в другой.
Сделать горелку энергонезависимой у нас не получится, так как избавиться от компрессора или ТЭНа нельзя.
Как повысить эффективность работы печи?
Простейшие печи на отработке, видео сборки, которых можно посмотреть на нашем сайте, подойдут для обогрева гаражного бокса, теплицы или летней кухни. Но для жилых помещений, где постоянно находится человек такое устройство небезопасно. Высокая температура корпуса печи сжигает кислород, затрудняя дыхание. Но эту проблему можно решить, установив агрегат в отдельном помещении, а жилые комнаты, снабдив водяным отоплением с радиаторами.
Для этого труба отработанных газов сразу на выходе из печки, работающей на отработке, пропускается через герметический резервуар, снабжённый специальными штуцерами для циркуляции теплоносителя. Расположение штуцеров выполняется на разных уровнях. К верхнему отводу по законам физики подключается прямая труба подачи теплоносителя в системы отопления, а к нижнему — обратный патрубок. Разводка отопительной системы выполняется в соответствии с площадью отапливаемого здания и его конструктивными особенностями.
Горелка Бабингтона на отработанном масле: чертежи и принцип работы
Данный вид горелки был разработан в 1960-ых годах и обрёл свою популярность как печь среди владельцев дач и подсобных помещений, которые требовалось отапливать.
Так как горелка работает на жидком отработанном масле, её использование получается достаточно дешёвым, если сравнивать с газовым обогревом котла, электричеством или твёрдым топливом. Это более экономный вариант, чем газовая горелка.
Отработанное масло – это своеобразная удешевлённая альтернатива всех видов топлива. Помимо того, что с помощью горелки на отработанном масле получалось обогревать помещения, она способна помогать с утилизацией отработанного и уже не нужного масла. Подойдёт как дизельная, так и масляная отработка.
- Принцип работы
- Что требуется для изготовления
- Общий вид готовой конструкции
- Начинаем самостоятельное изготовление
- Изготовление установки
- Как подаётся масло в горелку
- Как осуществляется регулировка воздуха
Принцип работы
Работает данный прибор так же, как происходит дыхание у кита. Масло поступает по кривой и за счёт поверхностного натяжения создаёт тоненькую плёнку.
Когда струя воздуха под давлением из небольших отверстий пронзает топливную пелену, горючая смесь продуктивно распыляется, а определённое количество воздуха подхватывает распылённое топливо, которое заканчивает весь процесс сжигания. Поэтому, для эффективного горения не нужно какого-либо дополнительного потока воздуха.
Главным преимуществом в горелках Бабингтона является отсутствие каких-либо форсунок, которые часто засоряются, потому как горючее сразу же идёт сверху маленьких отверстий для воздуха.
Примите к сведению: так как насос может работать на топливе с разными примесями, металлической стружкой, грязью, то к горелке потребуется примонтировать отстойник топлива в качестве фильтра, и расположить его чуть ниже форсунки.
Дополнения к печи
При изготовлении печи на отработке капельного типа своими руками необходимо помнить, что она может быть дополнена некоторыми элементами. Это позволит использовать конструкцию для отопления сразу нескольких комнат. Таким функционалом печь станет обладать, если ее подключить к системе отопления. Первоначально предстоит установить бак для нагрева воды, который необходимо подсоединить в систему, только после этого подключают обратку. Таким образом, установка не только будет способна обогревать помещения, но и позволит греть воду, а также готовить пищу. У конструкции такого типа есть множество преимуществ, одно из которых выражено в незначительных габаритах, позволяющих в короткие сроки демонтировать печь, а после установить ее в другом месте. Обязательно предстоит снабдить самодельные печи на отработке капельного типа своими руками дымоходом, высота которого не должна оказаться меньше 4 м. Проследите за тем, чтобы дымоотвод был лишен горизонтальных участков. Для того чтобы была возможность производить чистку трубы, что придется делать раз в неделю, нужно снабдить элемент системой, которая позволит производить демонтаж.
Читать также: Второй закон кирхгофа определяет соотношение
Используемое топливо
Мы уже немного разобрались с тем, как работает и из чего состоит горелка Бабингтона. Чертежи, подходящие для разработки агрегата, вы можете найти в данной статье. Но необходимо понимать, что независимо от конструкции и того, из каких материалов было выполнено данное отопительное оборудование, запрещено использовать такое топливо как бензин, метанол и другие испаряющиеся виды горючего.
Благодаря эффективному распылению рационально использовать тяжелые виды топлива. К ним стоит относить различные масла, такие как биодизель, керосин, дизель, двигательное и трансмиссионное масло. В любом случае, подойдет любое из данных горючих веществ. Что же касается теплоотдачи, то она зависит от качества топлива. Конечно, количество получаемого тепла можно значительно увеличить, повысив расход топлива. Для этого просверливается дополнительное отверстие небольшого диаметра. Но об этом несколько позже.
Технология изготовления печи на отработанном масле
Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.
Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.
Необходимый инструмент:
- сварочный аппарат;
- болгарка с отрезным кругом;
- шлифовальный круг для зачистки швов;
- дрель или сверлильный станок, сверла;
- рулетка.
Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.
Последовательность изготовления своими руками:
- Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
- Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
- В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
- Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
- Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
- Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
- К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
- Сваривают верхнюю камеру и крышку с дымовой трубой.
- Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
- Верхнюю часть печи надевают на нижний бак внатяг.
- Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
- Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.
Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.
Изготовление печи на отработке: видео
https://youtube.com/watch?v=GBxHKPlkty4
Как подключить к печи на отработке водяной контур
Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.
Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.
На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.
Можно ли заставить лампу для паяния работать на отработке?
Рабочий принцип обыкновенной паяльной лампы состоит в воспламенении паров бензина, выталкиваемого под воздействием сжатого воздуха наружу. Данный эффект достигается за счёт нагнетания воздуха в бак для топлива горелки.
Что случится, если залить в лампу для паяния отработанное масло?
Само по себе масло, даже под давлением, выветривается плохо — его необходимо обогревать. Из-за плохого распыления пламя будет неодинаковым, и распалить горелку будет не легко. Горит масло с образованием значимого количества нагара и копоти, благодаря этому жиклер быстро закоксуется, станет меньше его сечение, и лампа поломается. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться большими каплями, что не даст возможность получить одинаковое пламя факела.
Более того, отработанное масло часто имеет примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам в середине лампы. Для применения отработки в качестве топлива для паяльной лампы придется устраивать фильтрационную систему, это еще больше усложнит задачу.
Приняв во внимание все трудности, задействовать бензиновую лампу для паяния как горелку на отработке тяжело и небезопасно. Благодаря этому нужно доработать или полностью поменять ее конструкцию
Подключение конструкции в бане
Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.
Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.
Вот из этого диска и буду делать поддон
Внизу приварил днище.
Стальной круг — это днище
Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.
Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.
Дальше сделал муфту
Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.
Прародителем таких печей был известный людям старшего поколения керогаз. Он существенно отличался от других конструкций своей безопасностью и эффективностью. Поскольку пары топлива дожигались в специальной камере, весь объем не нагревался и не создавал опасность воспламенения и пожара.
Принцип работы печи на отработанном масле примерно такой же. Она состоит из двух емкостей, расположенных одна над другой, между которыми находится камера сжигания с отверстиями для поступления воздуха. В нижнюю емкость наливается отработка, пары которой активно горят в средней камере, а продукты сжигания, дым и прочие вещества поступают в верхнюю камеру, соединенную с дымоходом, откуда удаляются естественным способом.
Котел для горячей воды располагается в верхней части печи. Он несъемный, имеет краны для забора воды в бане и для запуска отопительного контура. Нагрев парной производится от кирпичной стены, выходящей внутрь. Чтобы эффект от него был максимальным, необходимо расстояние от печи до кирпичного короба сделать довольно небольшим для снижения потерь тепла, но и достаточным для проникновения воздуха.
Есть еще один вариант изготовления конструкции на отработке, совмещенной с кирпичной печью. Изготавливается только нижний резервуар. Камера сгорания имеет форму колена, плавно изогнутого под 90°. На торец приваривается вертикальная пластина, которая сообщатся с внутренней (топочной) частью обычной кирпичной печи. Раскаленные газы, образующиеся при горении отработки, поступают внутрь кирпичной печки и нагревают ее.
Дальнейшая конструкция ничем не отличается от обычной: устанавливается котел для воды, подключается контур отопления с естественной или принудительной циркуляцией, запорная арматура и так далее. Такой компактный вариант оптимален для тех, кто уже имеет готовую печь и желает лишь приспособить ее для сжигания отработки.
Оптимальный вариант: создание замкнутого отопительного контура с узлом подмеса горячей воды. Теплоноситель нагревается в теплообменнике, установленном внутри котла или, как вариант, на дымовой трубе. Такая система позволяет отсечь носитель от воды для хозяйственных нужд, обеспечить более равномерную температуру в системе и дает возможность достаточно точной регулировки температуры в помещениях.
Возможность экономии средств на самом затратном направлении весьма привлекательна для любого домовладельца, а объединение всех элементов в единую систему способствует более удобному и эффективному управлению обогревом дома. Кроме того, вызывает сложность процесс утилизации отработанного масла, а возможность сжигать его с максимальной пользой будет оптимальным вариантом переработки ненужных веществ.
Техника безопасности
Устанавливая устройство горелки на отработанном масле, изготовленной своими руками необходимо уделить внимание технике безопасности
Для этого понадобится выполнить следующие условия:
- Недопустима установка такого источника тепла внутри жилого помещения. Он располагается в отдельном помещении, где нет легко воспламеняющихся материалов.
- Открытый источник огня всегда нужно держать под контролем.
- В котельной нужно установить эффективную вентиляцию, способную подавать чистый воздух и удалять угарный газ.
- Бак с топливом размещается подальше от источника огня.
- Такая конструкция требует регулярного обслуживания, необходимо своевременно удалять возможные масленые потеки.
