Как сделать индукционный нагреватель своими руками

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

  1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
  2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
  3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
  4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
  5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
  6. Не забудьте сделать заземления индуктора.
  7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
  8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Изготовление индукционных нагревателей

Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.

На основе трансформатора

Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.

Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:

  1. Сердечник трансформатора.
  2. Обмотка.
  3. Тепло и электроизоляция.

Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.

Из высокочастотного сварочного аппарата

В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.

Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.

Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе

Шаг 2: Схема инвертора

Это схема для инвертора. Схема на самом деле не такая сложная. Инвертированный и неинвертированный драйвер повышает или понижает напряжение 15В, чтобы настроить переменный сигнал в трансформаторе (GDT). Этот трансформатор изолирует чипы от мосфетов. Диод на выходе мосфета действует для ограничения пиков, а резистор минимизирует колебания.

Конденсатор C1 поглощает любые проявления постоянного тока. В идеале, вам нужны самые быстрые перепады напряжения на цепи, так как они уменьшают нагрев. Резистор замедляет их, что кажется нелогичным. Однако если сигнал не угасает, вы получаете перегрузки и колебания, которые разрушают мосфеты. Больше информации можно получить из схемы демпфера.

Диоды D3 и D4 помогают защитить МОП-транзисторы от обратных токов. C1 и C2 обеспечивают незамкнутые линии для проходящего тока во время переключения. T2 — это трансформатор тока, благодаря которому драйвер, о котором мы поговорим далее, получает обратный сигнал от тока на выходе.

Индукционный нагреватель: достоинства и недостатки

У индукционных электронагревателей имеются следующие сильные стороны:

Вихревые токи помимо тепла генерируют еще и вибрацию, которая препятствует оседанию накипи на стенках нагревательного элемента. Вследствие этого индукционные котлы не требуют очистки.
Нагревательный элемент такого котла представляет собой обычную трубу, которая разогревается вихревыми токами. В условиях перманентной циркуляции теплоносителя по трубе, она физически не может перегореть. В отличие, например, от традиционного электрического ТЭНа. Как следствие, ремонт или замена нагревательному элементу вряд ли потребуются.
Даже сделанный своими руками вихревой генератор тепла герметичен. Подогрев теплоносителя происходит внутри цельнометаллического нагревательного элемента. При этом энергия транслируется нагревателю дистанционно через электромагнитное поле. Благодаря отсутствию разъемных соединений в индукционных котлах полностью исключены протечки.
Индукционный котел практически бесшумный, хотя нагревательный элемент при работе может вибрировать. Но частота таких вибраций очень далека от диапазона воспринимаемых человеческим ухом звуковых волн.
Конструкция обогревателя собирается из доступных и недорогих деталей, поэтому готовый прибор имеет очень низкую себестоимость.
Индукционная схема нагрева воды очень эффективна, долговечна и надежна. Она позволяет даже отказаться от установки в систему циркуляционного насоса: теплоноситель будет циркулировать по трубам под действием тепловой конвекции, нагреваясь на выходе из котла практически до парообразного состояния.

Однако, индукционный нагреватель не лишен и недостатков:

Электромагнитное поле увеличивает температуру не только нагревательного элемента, но и других объектов окружающего пространства, в том числе и тканей тела человека. Поэтому для собственной безопасности нужно держаться от такого устройства как можно дальше.
Прибор во время работы потребляет электричество, а это достаточно дорогой источник энергии.
  Теплоотдача нагревателя столь высока, что всегда сохраняется риск детонации прибора вследствие перегрева теплоносителя. Снизить риск подобного развития событий можно установкой датчика давления.

Как сделать вихревой индукционный нагреватель своими руками

Порядок сборки индукционного нагревателя такой:

1. Берется толстостенная полимерная труба, к торцам корой монтируются два вентиля для присоединения разводки. При этом обратка должна оказаться снизу.
2. Перед установкой верхнего вентиля в трубу засыпается рубленая металлическая проволока, которая заполняет все внутреннее пространство. Рекомендуемый диаметр проволоки — 5-6 мм, длина рубленых отрезков произвольная.
3. Вокруг трубы наматывается медная проволока (не менее 90 витков).

Вот и все, два компонента системы готовы: это индуктор — катушка из медной проволоки, и нагревательный элемент — полимерная труба, заполненная обрезками проволоки. Дело за малым — подключить их к генератору и наслаждаться результатом.

Самый доступный и дешевый генератор для индукционного нагревателя — сварочный инвертор. Медная проволока просто соединяется с его полюсами, и котел начинает работать в режиме высокочастотного переменного тока. При этом индуктор излучает электромагнитное поле, вихревые токи раскаляют обрезки проволоки, и вода в полимерной трубе закипает буквально за секунды, давая старт тепловой циркуляции в разводке.

Безусловно, индукционный нагреватель, собранный из сварочного инвертора и полимерной трубы, заполненной обрезками проволоки, вряд ли будет работать очень эффективно. Однако даже с помощью такого нагревательного прибора можно отапливать достаточно большие площади

Учитывая, что агрегат самодельный, обращаться с ним нужно очень осторожно, строго следуя рекомендациям по безопасному использованию.

Процесс изготовления

Чтобы сделать такое устройство самостоятельно, не нужно обладать серьезными знаниями в электротехнике, и со сборкой конструкции справится любой человек.

Для этого нам понадобится кусок толстостенной пластиковой трубы. Она будет работать как корпус нашего агрегата. Далее нужна стальная проволока диаметром не больше 7 мм. Также, если необходимо подключать нагреватель к отоплению в доме или квартире, желательно приобрести переходники. Еще нужна сетка из металла, которая должна удерживать стальную проволоку внутри корпуса. Естественно, необходима медная проволока, чтобы создать катушку индуктивности. Также практически у каждого в гараже найдется высокочастотный инвертор. Ну уж в частном секторе такое оборудование можно отыскать без труда. Удивительно, но из подручных средств можно без особых затрат делать индукционные нагреватели своими руками.

Сначала необходимо провести подготовительные работы для проволоки. Ее нарезаем кусками длиной 5-6 см. Дно части трубы нужно закрыть сеткой, а внутрь насыпать куски порезанной проволоки. Сверху трубу надо также закрыть сеткой. Нужно сыпать столько проволоки, чтобы снизу доверху заполнить трубу.

Далее изготовим катушку. Основой выступит корпус из пластика. На него нужно намотать 90 витков меди.

Когда деталь будет готова, нужно установить ее в систему отопления. Затем можно подключать катушку к электричеству через инвертор. Считается, что индукционный нагреватель из инвертора — это очень простой и максимально бюджетный прибор.

Не стоит проводить испытания аппарата, если нет подачи воды или антифриза. Вы просто расплавите трубу. Прежде чем запускать эту систему, желательно сделать заземление для инвертора.

Шаг 8: Обзор проекта

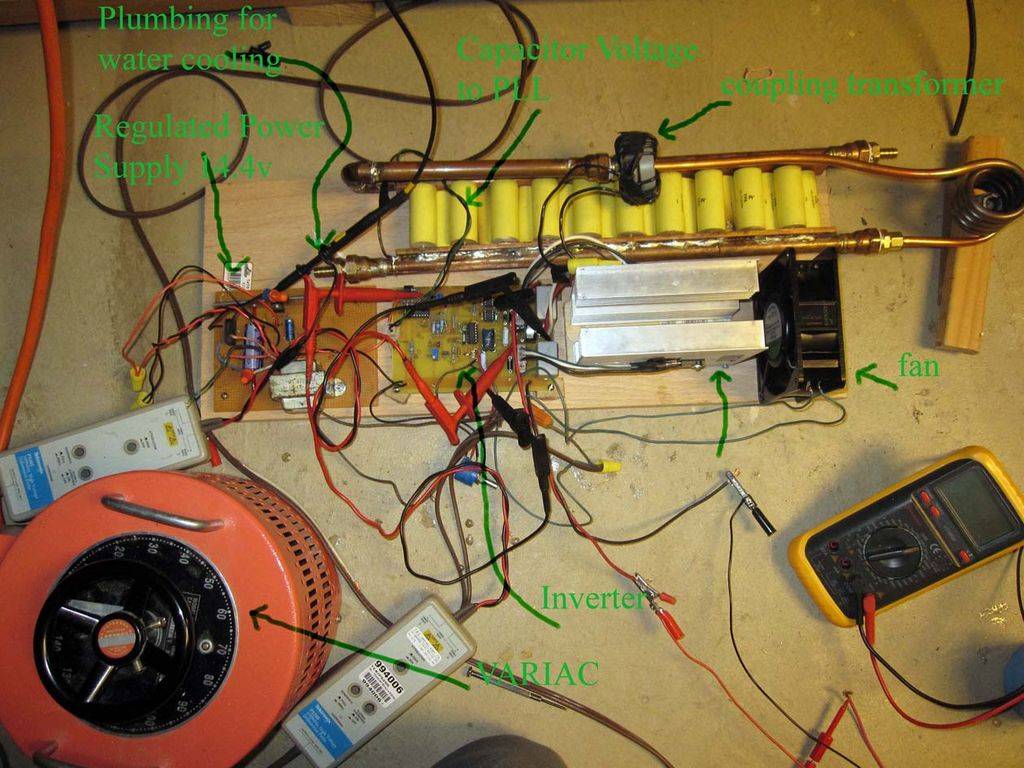

Выше представлен обзор проекта на 3 кВт. Он имеет простой PLL-драйвер, инвертор, соединительный трансформатор и бак.

Видео демонстрирует 12кВт индукционный горн в работе. Основное различие заключается в том, что он имеет управляемый микропроцессором драйвер, более крупные МОП-транзисторы и теплоотводы. Блок 3кВт работает от 120В переменного тока; блок 12 кВт использует 240В.

  • https://sdelaitak24.ru/%d0%b8%d0%bd%d0%b4%d1%83%d0%ba%d1%86%d0%b8%d0%be%d0%bd%d0%bd%d1%8b%d0%b9-%d0%bd%d0%b0%d0%b3%d1%80%d0%b5%d0%b2%d0%b0%d1%82%d0%b5%d0%bb%d1%8c-%d1%81%d0%b2%d0%be%d0%b8%d0%bc%d0%b8-%d1%80%d1%83%d0%ba/
  • https://usamodelkina.ru/14682-prostoj-no-moschnyj-indukcionnyj-nagrevatel.html
  • https://housetronic.ru/otoplenie/obogrevateli/elektroobogrevateli/indukcionnye-svoimi-rukami.html
  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/indukcionnyj-nagrevatel-svoimi-rukami.html
  • https://masterclub.online/topic/16231-induktsionnyi-nagrevatel

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

  • относительная простота,
  • доступность деталей,
  • лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

НАГРЕВАТЕЛИ

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

ТРАНЗИСТОР IGBT

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

ДИОДЫ STTH

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

КОНДЕНСАТОРЫ

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

  • 6 витков намотки,
  • диаметр 24 мм,
  • высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

ЭМИ ФИЛЬТРЫ

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

  • нагреватели,
  • галогенные лампы,
  • другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

  • индуктора;
  • генератора;
  • нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображенийНезависимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элементНесомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборамиВеским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезенЕсли самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуруДля того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагревательСамым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросваркеИндукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергияПринцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металловСборка простейшего индукционного нагревателяБыстрое разогревание вихревыми токамиОбязательный доступ к источнику энергииНагрев металлической трубкиМодернизация обычного инвертораИспользование инвертора в качестве генератораТочки подключения индукционной катушкиПрименение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

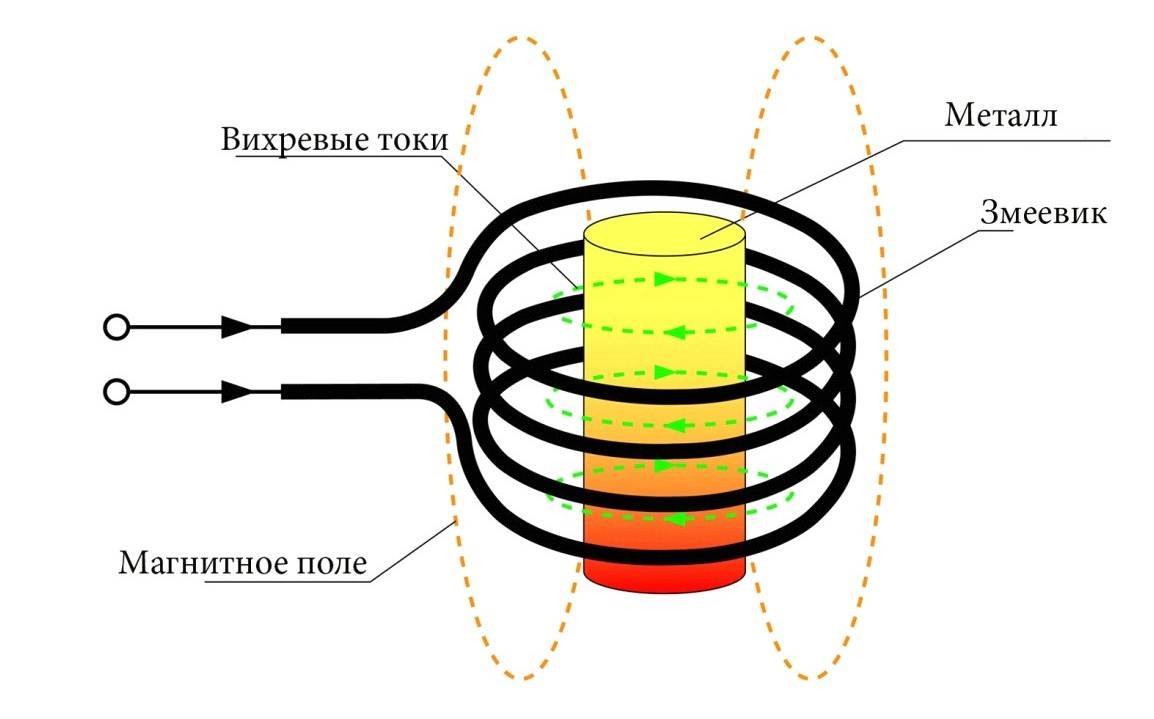

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Принцип работы

Индукционный нагрев осуществляется при помощи следующих составляющих:

  • индуктора;
  • генератора;
  • нагреваемого предмета.

В качестве индуктора используется катушка, которую изготавливают из толстой медной проволоки. Посредством этой детали создается магнитное поле. При помощи генератора переменного тока вырабатывается ВЧ поток от обычной электросети 220 В и 50 Гц. Нагревательным элементом может быть любой металлический предмет, который способен поглощать тепловую энергию под воздействием магнитного поля.

Особенность магнитного поля заключается в том, что оно способно менять направление электромагнитных волн на ВЧ. При помещении внутрь поля металлического предмета, происходит нагрев металла без контакта с катушкой, благодаря вихревым токам.

Соприкосновение заготовки к нагревательному элементу необязательно. Главное, чтобы катушка равномерно охватывала нагреваемую поверхность детали.

Таким образом удается добиться минимальных потерь при переходе одного вида энергии в другую и при этом получить высокий КПД. Благодаря индукционному способу можно получить довольно быстрый нагрев поверхностных слоев. Например, для нагрева металлической заготовки диаметром около 40 мм и длиной 150 мм понадобится порядка 25 с.

Индукционные нагреватели чаще всего работают на частоте 10 кГц. Именно так удается получить максимальный КПД. Частоту можно регулировать, что зависит от таких показателей:

  • температура нагреваемого предмета;
  • требуемая производительность нагрева;
  • поперечное сечение предмета.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

  • Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
  • Обмоточная (эмалированная) проволока из меди.
  • Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
  • Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

  1. Для начала нужно взять толстостенную полимерную трубку.
  2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
  3. Закрепить верхний вентиль.
  4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

  1. 12-вольтный аккумулятор.
  2. Медную обмоточную проволоку.
  3. Пленочные конденсаторы.
  4. Транзисторы и диоды.
  5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

  1. Сварочного инвертора.
  2. Теплоизолятора (подойдет керамзит).
  3. Проволоки из меди и стали.
  4. Отрезка пластиковой трубы с толстыми стенками.
  5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Выводы и рекомендации

Браться за самостоятельное изготовление устройства есть резон, если в хозяйстве уже имеется индукционная панель. Затраты на ее приобретение достаточно высоки и сопоставимы с ценой электродного нагревателя. Мощность некоторых таких моделей достигает 10 кВт, в то время как смастерить в домашних условиях установку с показателем выше 2,5 кВт под силу только мастеру с должным уровнем компетентности (как минимум, нужно уметь собирать схему частотного преобразователя). Также перед монтажом необходимо удостовериться в отсутствии щелей и прорех, через которые жидкость из теплогенератора может просочиться наружу: такой инцидент способен вызвать пожар.

Индукционный нагреватель простой конструкции, рассчитанный на обслуживание небольшой площади помещения, несложно смастерить без специальной подготовки. Более мощные и эффективные варианты, например, со сварочным аппаратом или двумя платами, требуют от сборщика компетенций в области радиоэлектроники. Особенности строения этих установок обусловливают необходимость приобретения дополнительных средств контроля для обеспечения безопасности.

Индукционный нагреватель можно устанавливать в квартире, для этого не нужно никаких согласований и связанных с ними расходов и хлопот. Достаточно желания хозяина. Проект подключения требуется только теоретически. Это и стало одной из причин популярности индукционных нагревателей, даже несмотря на приличную стоимость электроэнергии.

Выводы и рекомендации

Браться за самостоятельное изготовление устройства есть резон, если в хозяйстве уже имеется индукционная панель. Затраты на ее приобретение достаточно высоки и сопоставимы с ценой электродного нагревателя. Мощность некоторых таких моделей достигает 10 кВт, в то время как смастерить в домашних условиях установку с показателем выше 2,5 кВт под силу только мастеру с должным уровнем компетентности (как минимум, нужно уметь собирать схему частотного преобразователя). Также перед монтажом необходимо удостовериться в отсутствии щелей и прорех, через которые жидкость из теплогенератора может просочиться наружу: такой инцидент способен вызвать пожар.

Индукционный нагреватель простой конструкции, рассчитанный на обслуживание небольшой площади помещения, несложно смастерить без специальной подготовки. Более мощные и эффективные варианты, например, со сварочным аппаратом или двумя платами, требуют от сборщика компетенций в области радиоэлектроники. Особенности строения этих установок обусловливают необходимость приобретения дополнительных средств контроля для обеспечения безопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
