Что такое термопара для газового котла – принцип работы, устройство

Отличия термопар от терморезисторов (NTC PTC)

Отличия термоэлектрических преобразователей от термисторов (датчиков сопротивления):

  • принцип работы. На термопаре возникает малый ток, меняющийся при разном нагреве ее головки, а терморезистор (полупроводниковый) реагирует на такие процессы изменением своего сопротивления;
  • конструктивные. Конструкция термопары: два спаянных проводника (ток идет от них) из разных сплавов в защитном кожухе и с компенсационными проводами, термистор — цельный кусок полупроводника с жилами (ток идет на него), сопротивление которого чувствительное к температуре.

Термопара имеет такие преимущества:

  • диапазон раб. t° намного выше: типичный достигает +600…+800° C, у термисторов стандартный максимальный плюсовой предел около +200…+600° C. Есть термопары из особых сплавов, которые работают при +2500° C, что для них нельзя назвать чем-то выдающимся, это, в общем, обычные параметры. Но и у термических датчиков есть специальные семейства высокотемпературных моделей. Но это более особенные приборы, и все же их диапазон меньший;
  • термисторы более точные, но с некоторыми оговорками. При высоких температурах, погрешности, а также деградация, раскалибровка у них может быть выше, чем у ТП. То есть при особо значительных температурах термопары могут быть точнее. Данный минус для них также нивелируется, если есть преобразователь, исчисляющий погрешности;
  • часто требуется нормирующий усилитель, который нужен для термопары, чтобы повысить чувствительность, чтобы ее сигнал был сильнее для лучшей работы приемника, обрабатывающего информацию, чтобы он «увидел» ее;
  • термистор дешевый из-за того что не требует указанных дополнительных узлов. Для ТП такие устройства зачастую требуются, поэтому в итоге стоимость их использования выше;
  • стойкость к механическим влияниям, вибрациям у термопар лучше, они имеют надежные защитные кожухи;
  • скорость реакции у ТП выше, чем у термисторов;
  • при работе с повышенными температурами термисторы больше подвержены износу и раскалибровке. Но этот минус относительный — такой сенсор часто просто выбрасывают и покупают новый, так как изделие дешевое;
  • термисторы со временем деградируют быстрее. Обычно производители дают гарантию всего 1000 часов для таких детекторов. Термопары более живучие.

Итак, измерение температуры терморезистором и термопарой отличается основательно, хоть и в обоих случаях базируется на электропараметрах: вторая создает и меняет ЭДС, первый — свое сопротивление.

Есть правило: если t° выше +300° C, то следует применять термопару. На более простых и дешевых приборах чаще встречается терморезисторы. На дорогом и сложном оборудовании — термопары, они же более распространенные при работе с высокими температурами. У термисторов в таких условиях погрешности могут быть такие же, как у ТП, но в типичных диапазонах (−50…+300° C) они имеют превосходство по точности.

Если говорить о специальных узконаправленных сферах — лаборатории, специсследования, промышленность — то там чаще используют ТП.

Подытожим:

  • преимущества термопары: диапазон рабочих температур намного шире, реакция быстрее, срок эксплуатации намного превышает таковой у термисторов, ТП меньше подвержены раскалибровке, деградации, механическим повреждениям. При диапазоне t° от +300° C именно термопары часто незаменимые;
  • минусы: особенности применения ТП повышают затраты (частично нивелируется живучестью), а также принято считать, что точность термопар немного хуже, чем у терморезисторов.

Отдельно выделим безусловный плюс: только термопары используются как измерители температуры исследуемых объектов (радиодеталей и пр.) вместе с мультиметром. Также надо сказать, что неподходящие диапазоны t° всегда повышают погрешности и вероятность отказа, но ТП стойче к таким условиям.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.


Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

  1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
  2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
  3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)Материалы проводников спаяРоссийская маркировкаДиапазон температур, °C
Kхромель-алюмельТХА-200 – 1 300
Lхромель-копельТХК-200 – 850
Jжелезо-константанТЖК-100 – 1 200
Nнихросил-нисилТНН-200 – 1 300
Tмедь-константанТМКн-200 – 400
Eхромель-константанТХКн0 – 600
Sплатинородий-платинаТПП100 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

  1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
  2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
  3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
  4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
  5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Инструкция по диагностике, ремонту и замене

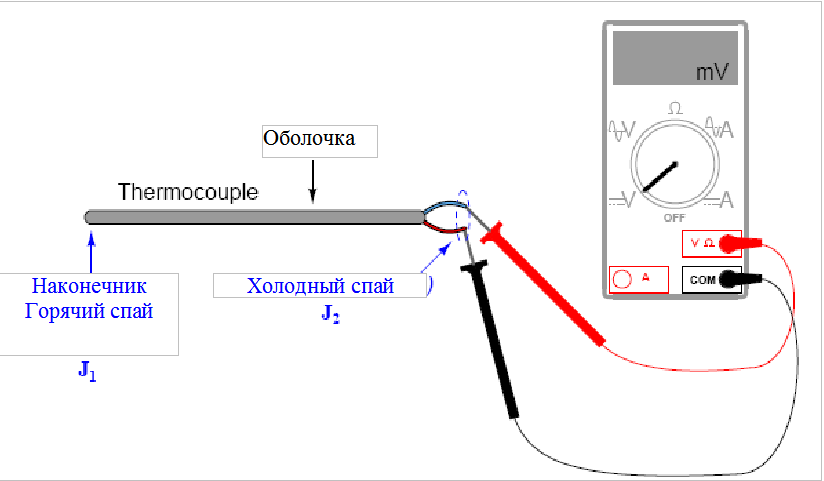

Как проверить термопару на работоспособность

Определить, что термопара неисправна зачастую можно даже визуально, не разбирая котел. Во время розжига, после отпуска кнопки электромагнитного клапана, она не останется в зажатом положении, поскольку электромагнитный клапан не получает минимально необходимого напряжения. Клапан закроется, подача газа прекратиться.

Чтобы гарантированно убедиться в исправности или неисправности, стоит проверить термопару мультиметром (тестером), установленным на мВ или вольтметром:

  1. Откручиваем гайку, фиксирующую термопару в гнезде электромагнитного газового клапана.
  2. Снимаем рабочую часть термопары с кота.
  3. Теперь нужно нагреть рабочую часть термопары, чтобы она образовала напряжение. Сделать это лучше всего над конфоркой кухонной плиты или свечой, пламя должно плотно обволакивать термопару.
  4. После нагрева термопары (30-60 секунд), прикладываем один щуп тестера к корпусу термопары, а второй – к выходному контакту. Измерения лучше проводить в течение 40-60 секунд, не прекращая греть рабочий спай.

Исправная термопара газового котла должна выдавать напряжение от 20 мВ (0,02 В). Некоторые модели могут выдавать до 50-60 мВ. Если термопара выдает менее 20 мВ, это гарантированно свидетельствует о ее неисправности. Однако не спешите прибегать к ремонту или замене модуля.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

Особенности применения наиболее распространённых термопар

Технические характеристики зависят напрямую от материалов, из которых они произведены.

Тип J (железо-константановая термопара)

  • Не рекомендуется использовать ниже 0°С, т.к. конденсация влаги на железном выводе приводит к образованию ржавчины.
  • Наиболее подходящий тип для разряженной атмосферы.
  • Максимальная температура применения – 500°С, т.к. выше этой температуры происходит быстрое окисление выводов. Оба вывода быстро разрушаются в атмосфере серы.
  • Показания повышаются после термического старения.
  • Преимуществом является также невысокая стоимость.

Тип Е (хромель-константановая термопара)

  • Преимуществом является высокая чувствительность.
  • Термоэлектрическая однородность материалов электродов.
  • Подходит для использования при низких температурах.

Тип Т (медь-константановая термопара)

  • Может использоваться ниже 0°С.
  • Может использоваться в атмосфере с небольшим избытком или недостатком кислорода.
  • Не рекомендуется использование при температурах выше 400°С.
  • Не чувствительна к повышенной влажности.
  • Оба вывода могут быть отожжены для удаления материалов, вызывающих термоэлекрическую неоднородность.

Тип К (хромель-алюмелевая термопара)

  • Широко используются в различных областях от -100°С до +1000°С (рекомендуемый предел, зависящий от диаметра термоэлектрода).
  • В диапазоне от 200 до 500°С возникает эффект гистерезиса, т.е показания при нагреве и охлаждении могут различаться. Иногда разница достигает 5°С.
  • Используется в нейтральной атмосфере или атмосфере с избытком кислорода.
  • После термического старения показания снижаются.
  • Не рекомендуется использовать в разряженной атмосфере, т.к. хром может выделяться из Ni-Cr вывода (так называемая миграция), термопара при этом изменяет ТЭДС и показывает заниженную температуру.
  • Атмосфера серы вредна для термопары, т.к. воздействует на оба электрода.

Термопара типа К.

Тип N (нихросил-нисиловая термопара)

  • Это относительно новый тип термопары, разработанный на основе термопары типа К. Термопара типа К может легко загрязняться примесями при высоких температурах. Сплавляя оба электрода с кремнием, можно тем самым загрязнить термопару заранее, и таким образом снизить риск дальнейшего загрязнения во время работы.
  • Рекомендуемая рабочая температура до 1200°С (зависит от диаметра проволоки).
  • Кратковременная работа возможна при 1250°С.
  • Высокая стабильность при температурах от 200 до 500°С (значительно меньший гистерезис, чем для термопары типа К).
  • Считается самой точной термопарой из неблагородных металлов.

Общие советы по выбору термопар из неблагородных металлов

  • Температура применения ниже нуля – тип Е, Т
  • Комнатные температуры применения – тип К, Е, Т
  • Температура применения до 300°С – тип К
  • Температура применения от 300 до 600°С – тип N
  • Температура применения выше 600°С – тип К или N

Термопары из благородных металлов

Рекомендуемая максимальная рабочая температура 1350°С.
Кратковременное применение возможно при 1600°С.
Загрязняется при температурах выше 900°С водородом, углеродом, металлическими примесями из меди и железа. При содержании железа в платиновом электроде на уровне 0,1%, ТЭДС изменяется более, чем на 1 мВ (100°С) при 1200°С и 1,5 мВ (160°С) при 1600°С. Такая же картина наблюдается при загрязнении медью. Таким образом, термопары нельзя армировать стальной трубкой, или следует изолировать электроды от трубки газонепроницаемой керамикой.
Может применяться в окислительной атмосфере.
При температуре выше 1000°С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов

Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
Не рекомендуется применять ниже 400°С, т.к ТЭДС в этой области мала и крайне нелинейна.

Термопары из благородных металлов

Свойства те же, что и у термопар типа S.

Будет интересно Что такое статическое электричество и как от него избавиться

Тип В (платнородий-платинородиевая)

Рекомендуемая максимальная температура рабочего диапазона 1500°С (зависит от диаметра проволоки).
Кратковременное применение возможно до 1750°С.
Может загрязняться при температурах выше 900°С водородом, кремнием, парами меди и железа, но эффект меньше, чем для термопар типа S и R.
При температуре выше 1000°С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов

Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
Может использоваться в окислительной среде.
Не рекомендуется применение при температуре ниже 600°С, где ТЭДС очень мала и нелинейна.. Сводная таблица типов термопар

Сводная таблица типов термопар.

Щупы для SMD-монтажа

Светодиод, способы определения его полярности

Предназначены для подключения к элементам поверхностного микромонтажа – SMD компонентам, которые не имеют проволочных выводов и крепятся к печатной плате припоем за торцы-контакты. Применяются в виде специальных насадок – зажимов, одеваемых на стандартные щупы.


Печатная плата с SMD элементами

Такие приспособления надежно прикрепляются к торцевым контактам SMD компонентов.


Щуп пинцет для SMD компонентов

При необходимости с помощью таких насадок на щупы можно точно измерить напряжение на SMD элементе. Если это резистор, то, зная его номинал, легко рассчитать ток в цепи.

Разновидности термодатчиков

При производстве термоэлектрических датчиков используют различные сплавы благородных и обычных металлов. Для определенных диапазонов температур применяют конкретные категории металла.

Исходя от пар металла, используемых при производстве, термопары подразделяются на ряд типов. Для работы газовых плит больше всего применяют такие виды пар:

  1. Типа E, производственная маркировка ТХКн, выполнена из хромеля и константана, для рабочих температур от 0 до 600 C.
  2. Тип J — сплав из железа и константана, марка ТЖК, для рабочих температур от -100 до 1200 C.
  3. Тип K, марка ТХА, производится на базе пластинок из хромеля и алюмеля, для рабочих температур от -200 до 1350 C.
  4. Тип L, марка ТХК, производится на базе пластинок из хромеля и копеля, для рабочих температур от -200 до 850 C.

В защитных системах колонок, плит и котлоагрегатов, работающих на газовом топливе, как правило, используются термодатчики ТХА типов K/L/J. Термопары исполненные из сплавов благородных металлов выпускаются для значительных температурных режимов, которые достижимы в металлургическом производстве и энергетике.

Что такое термопара?

В конструкцию термопары входят два разнородных проводника, которые непосредственно контактируют между собой в одной или нескольких точках (в редких случаях соединяются компенсационными проводами). Когда на участке датчика происходит изменение температуры, внутри устройства создается напряжение.

За счет этого осуществляется контроль температуры и защита от перегрева. Также термопары могут применяться для конвертации тепловой энергии в другие виды энергии, в том числе и в электрический ток.

Главные характеристики термоэлектрического преобразователя напрямую зависят от материала, из которого они производятся. Любой термодатчик сделанный из двух разных металлов будет вырабатывать электрический потенциал под воздействием температуры, но для каждой комбинации металлов температура срабатывания будет разной. За счет этого термопары различаются по уровню контроля температуры.

Видов терморегуляторов большое множество, но важным будет их устойчивость к коррозии. В тех моделях термоэлектрических преобразователях, где температурный датчик находится на достаточном удалении от измерительного прибора, в конструкции для их соединения применяют расширительную проводку, благодаря чему снижается стоимость устройства.

Также за счет специальной электротехники можно сводить к минимуму отклонение других характеристик, что делает термопары более точными, а измерения максимально приближенными к действительности.

Термоэлектрические преобразователи получили большое распространение как в бытовой, так и в промышленной нагревательной технике. Эти простые, но полезные устройства можно найти в конструкции газовой колонки, кухонной печи, промышленной печи, газовой турбины выхлопных газов, дизельного двигателя и т. д.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Устройство и принцип работы термопары в газовом котле

Термопара предусматривает два проводника из различных видов металла, устойчивых к максимальным температурам, которые соединены в кольцо. Одна из точек спайки устанавливается в зоне измерения, вторую подключают к преобразовательному устройству. Физическое явление в виде термоэлектрического эффекта (эффект Зеебека) составляет основу принципа работы термопары:

  • два элемента из различных металлических основ прочно соединяют в одной точке. Отличие в составах проводников – основополагающий фактор в работе устройства;
  • когда место стыка помещают в открытый огонь, на других концах спаянного проводника появляется разница потенциалов.

Как выглядит термопара для газового котла

Далее к холодным концам устройства подсоединяют вольтметр, цепь замыкается и измерительный прибор показывает напряжение.

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно

Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Термопара для газового котла: виды, особенности и принцип работы

Любой котел, независимо от вида и принципа его действия, нуждается в термопаре — устройстве, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.

Термопара для газового котла — необходимый элемент в системе отопления, который помогает избежать перегрева котла и возможности его поломки.

Термопара для газового котла

Принцип работы термопары

Чтобы понять как работает термопара в газовом котле, в первую очередь необходимо познакомиться с его устройством и принципом действия.

Термопара — это конструкция из двух пластин-проводников, которая состоит из разных сплавов. Устройство является достаточно простым, но в то же время надежным.

Принцип работы данного устройства базируется на физическом явлении — эффекте Зеебека.

Процесс образования электродвижущей силы на границе стыка двух разнородных проводников, контакты которых имеют температурные отличия. Эффект Зеебека

Если две детали из разнородных металлов прочно соединить, а место соединения нагреть, то на холодных окончаниях спаянного проводника появится разница потенциалов — напряжение. При появлении напряжения клапан сразу автоматически открывается, позволяя топливу проходить к запальнику.

Принцип работы термопары газового котла

Виды термопар

Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.

Из неблагородных металлов

Из благородных металлов

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Подключение и проверка

Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.

Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.

Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз

В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле. Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.

Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). Мультиметр

Рабочая термопара должна иметь напряжение в районе 50 мВ.

В случае подтверждения неисправности термопары, заменить её можно своими руками.

Ремонт термопары своими руками

Чтобы устранить неполадку своими руками необходимо:

  • прижимную гайку открутить гаечным ключом и и достать ее конец;
  • шнуровкой-нулевкой очистить от загрязнений;
  • произвести проверку термопары мультиметром;
  • убедиться, что все показатели соответствуют нормам;
  • собрать термопару обратно и запустить котел.

Если починить термопару не удается, то всегда есть возможность купить новую. Российский рынок предлагает большой ассортимент данных приборов, выпускаемых различными производителями, например, АБАТ, АОГВ, АКГВ. Их цена колеблется в диапазоне от 300 до 2000 рублей. На газовые котлы иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.

Сегодня термопары нашли активное применение в автоматике газовых котлов, выбор их на рынке велик, и каждый имеет возможность приобрести универсальную термопару. Однако, выбирая термопару самостоятельно можно столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет как выбрать прибор, соответствующий всем характеристикам газового котла. Также можно воспользоваться таблицей зависимости технических характеристик прибора с характеристиками газового котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
