Термопара для котла: устройство и принцип работы

Нюансы подключения и проверка

Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.

Проверяют работоспособность термопары следующим образом:

• один конец устройства соединяют с мультиметром,
• второй конец вручную нагревают при помощи зажигалки или газовой горелки.

Чтобы проверить работоспособность термопары — один конец устройства соединяют с мультиметром

Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.

Разновидности

Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.

Специализированные компании производят термопару трёх видов:

1. Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
2. Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.

3. Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.

   Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.

   Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.

Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:

• сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
• такие модели ничем не лучше, чем типы К, Е или J.

Параметры термопары

Производитель Honeywell

Чтобы начать разговор по теме – параметры термопары, необходимо понять, по какому принципу работает этот прибор. Итак, в нем две пластины-проводники из разных сплавов. У каждого сплава свои характеристики, пластины по-разному реагируют на изменения температуры. Получается так, что две пластины – это узел, который состоит из разнородных материалов, у каждого из них свое сопротивление и свой электрический потенциал. И все это зависит от температуры.

То есть, получается так, что температура полностью регистрирует электрический потенциал металла, который отображается на панели управления. Поэтому производители в процессе изготовления термопары для газового котла используют различные сплавы, подбирая их под определенный температурный диапазон. Поэтому, если вы подбираете это устройство под определенный газовый котел, то вам необходимо ознакомиться с паспортными данными этого прибора или проконсультироваться у специалиста.

Но тут есть еще один момент, который не стоит выбрасывать с поля своего зрения. Это коррозионная стойкость прибора. Чем этот показатель выше, тем дольше прибор отработает. Добавим, что между самой термопарой и измерительным прибором (панелью) устанавливаются специальные провода, которые по своей стоимости выше, чем все остальные элементы прибора. Так вот, чем длиннее провода у контролера, тем он дороже вам обойдется. Поэтому точно установите место измерения и место установки панели. Постарайтесь минимизировать данное расстояние, которое влияет на содержимое вашего кошелька. Хотя, если говорить в целом о стоимостном показателе, то это не очень дорогое устройство.

Все термопары, в независимости из какого сплава они изготавливаются, проходят в процессе производства корректировку по отношению к нулю градусов по шкале Цельсия. По сути, это обычная калибровка прибора. Но тут для производителя открываются возможности изменить точность измерения температуры. Чем точнее будет использован измерительный прибор при калибровке, тем точнее будет и сама термопара. В настоящее время производители пользуются электронными аппаратами, которые в несколько раз точнее остальных видов. Компенсация неточностей может коснуться не только температурного показателя, но и других характеристик. Проверить, правильно ли откалиброван прибор, можно на практике.

Самое удивительно, что термопары в газовых котлах выполняют функции обычных терморегуляторов (термостатов).

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Устройство, принцип работы и основные типы

Термопара это классический термоэлектрический преобразователь, который используется для измерения температуры, в различных областях промышленности, науки, медицины, а также в автоматических системах управления и контроля газовых котлов, плит и колонок.

Устроена она очень просто и легко может быть изготовлена самостоятельно. Два проводника из различных материалов соединяются в кольцо. Одно из мест соединения помещается в зону измерения, а второе подключаются к измерительному прибору или преобразовательному устройству.

Фото 1: Термопара для устройства газового контроля

Принцип действия термопары основан на термоэлектрическом эффекте или как его еще называют эффекте Зеебека. Оно заключается в том, что на стыке двух соединенных в кольцо проводников из разных металлов появляется напряжение. Если температура мест спайки одинакова — разность потенциалов нулевая. Но стоит один из спаев поместить в область с более высокой или более низкой температурой, появляется напряжение отличное от нуля и пропорциональное разнице температур. Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.

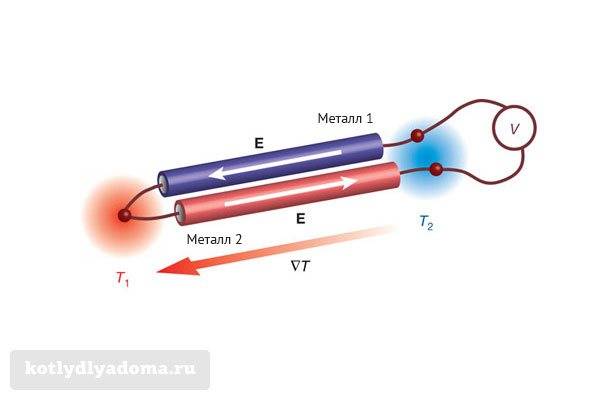

Фото 2: Конструкция и принцип действия термопары

Основные материалы для изготовления термопар – благородные и неблагородные металлы. Большинство сплавов из них имеют довольно экзотические названия, которые очень популярны у составителей различных кроссвордов и сканвордов. В зависимости от того какие пары металлов используются при изготовлении, термопары делятся на несколько типов. Ниже приведена таблица с их основными видами, обозначениями и характеристиками:

Тип термопары	Сплав	Российская маркировка	Диапазон температур, °C
K	хромель-алюмель	ТХА	-200 — 1300
J	железо-константан	ТЖК	-100 — 1200
N	нихросил-нисил	ТНН	-200 — 1300
R	платинородий-платина	ТПП13	0 — 1700
S	платинородий-платина	ТПП10	0 — 1700
B	платинородий-платинородий	ТПР	100 — 1800
T	медь-константан	ТМКн	-200 — 400
E	хромель-константан	ТХКн	0 — 600
U	медь-медьникель	-200 — 500
L	хромель-копель	ТХК	-200 — 850

В системах автоматики газовых колонок, плит и котлов обычно используются термопары ТХА из хромель-алюмеля (тип K), ТХК из хромель-копеля (тип L), ТЖК из железа и константана (тип J). Датчики выполненные из сплава благородных металлов предназначены для высоких температур и в основном находят применение в литейном производстве и другой тяжелой промышленности.

Фото 3: Газовая горелка «Сахалин» для отопительных котлов и печей

Некоторые модели работающие на твердом топливе, например такие как твердотопливный котел отопления «Lemax» Forward могут комплектоваться газовыми горелками, в которых для защиты от утечек газа применяются термопары.

Газовая плита

Все современные газовые плиты имеют систему газ-контроль, которая работает с термопарой. В том случае, когда плита не запускается из-за срабатывания защиты по данному показателю, скорее всего, засорилась либо вышла из строя термопара.

Пошаговая инструкция проверки работоспособности термопары мультиметром в газовых плитах:

Снимают дверцу с духовки.
Находят ТП

Обычно она расположена вблизи рассекателя пламени.
Если при внешнем осмотре на поверхности корпуса термопары была обнаружена грязь и копоть, то осторожно мелкой наждачной бумагой ее убирают.
Выносят образовавшийся мусор из духовки. Повторно проверяют работоспособность датчика.
Если газовая плита по-прежнему отключается системой защиты, то приступают к проверке ТП мультиметром.
Для этого нужно найти электролинию соединения датчика с электрической защитой плиты

Как правило, она расположена под лицевой панелью либо под верхней крышкой в месте расположения газового клапана-отсекателя и переключателя температур.
Проверяют целостность контактной группы, которые также могут давать сбой в работе ТП.
Устанавливают настройку предела измерения прибора в районе десятков мВ.
Подключают щупы к выводам термопары и нагревают измерительный участок.
Если мультимер покажет напряжения на выводах ТП до 20 мВ, устройство не исправно. Для точности определения замеры выполняют несколько раз.

Что такое термопара для газового котла

Чтобы понять, как работает термопара, нужно сначала определиться, что она собой представляет. Только в этом случае вы сможете поменять ее в случае неисправности и проверить ее работу.

Вы можете найти ответ на вопрос: «Что такое термопара?», в специальных документациях. Однако мы предлагаем вам объяснение устройства этого элемента простым языком.

Что такое термопара:

1. Термопара представляет собой устройство контроля за оборудованием. Она состоит из двух проводников разного типа.
2. Проводники термопары обязательно должны контактировать между собой. Такой контакт обеспечивается в одной или двух точках устройства.
3. Благодаря разнотипности проводников в термопаре, нагреваясь, они создают между собой напряжение. Это напряжение учитывается в процессе работы газового котла.
4. Именно благодаря проводникам и их характеристикам, вам не придется применять внешнее возбуждение газового котла. Эти детали могут питаться автономно.

Таким образом, термопара является датчиком контроля температуры в котле. Она имеет очень простое устройство, за счет этого обеспечивается ее универсальность.

Есть лишь одно правило касательно выбора термопары

При покупке подобного устройства нужно обращать внимание на качества фиксации точек соединения проводников. Если данный параметр выполнен не качественно, то устройство может давать погрешность больше чем в один градус

Это недопустимый показатель для газового оборудования.

Как почистить горелку газового котла, ее форсунки и запальник?

Чтобы Ваш газовый котел радовал экономным расходом топлива и продолжительной работой без сбоев, необходимо своевременно осуществлять уход за ним

Особенно важно уделить внимание элементам горелочного устройства, так как на них скапливается немало копоти и сажи. Многих пользователей агрегатов интересует, как почистить горелку газового котла

• 1 Почему нужно чистить горелку?
• 2 Как осуществить чистку горелки?
  • 2.1 Чистка запальника горелки
  • 2.2 Газовый фильтр

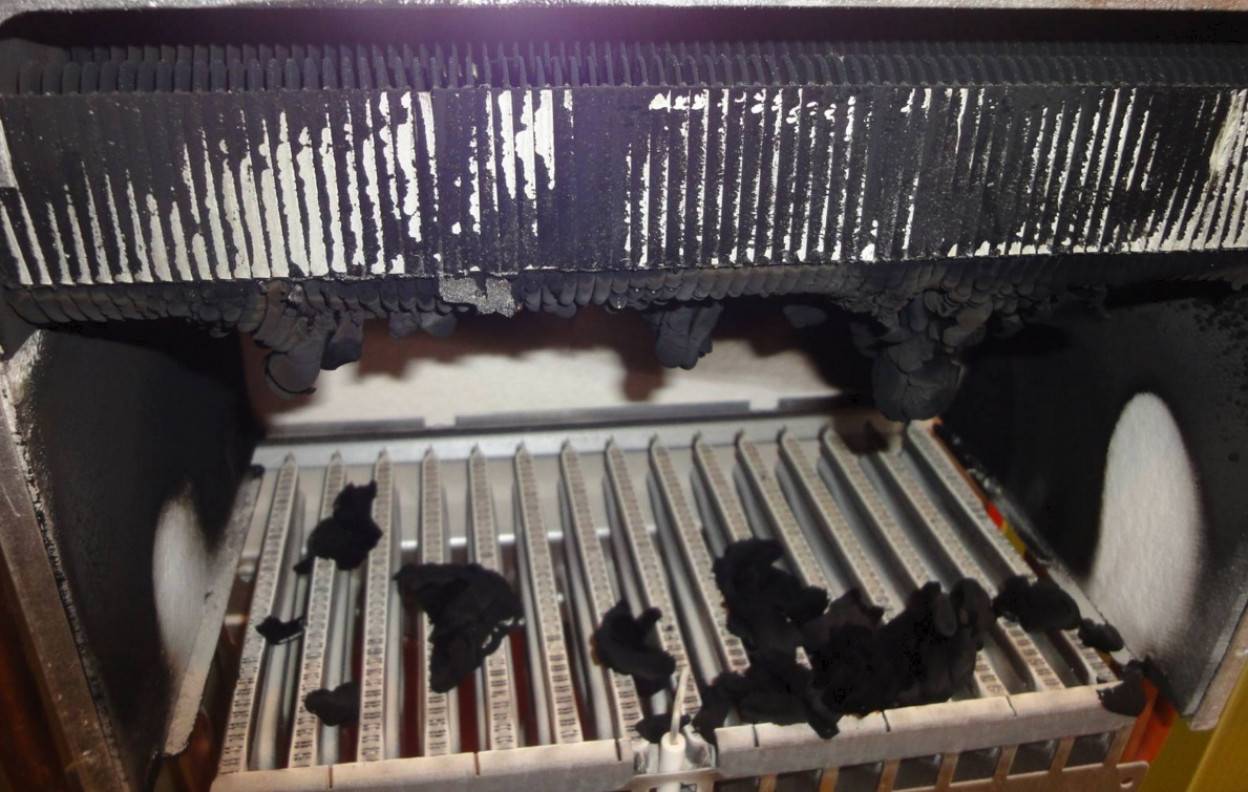

Почему нужно чистить горелку?

Горелка газового котла является одним из важнейших узлов. Топливо подается на горелку и смешивается с воздухом, затем эта смесь сгорает, а тепло передается теплообменнику. В процессе горения образуется сажа и копоть, оседающая на элементах горелки. Чтобы процесс сгорания газа происходил без сбоев, необходимо поддерживать составляющие горелочного устройства в чистоте. Если вовремя этого не делать, то последствия могут быть следующие:

• увеличение расхода топлива и электроэнергии;
• котел не набирает необходимую температуру;
• затухание горелки;
• появление запаха угарного газа в помещении.

При появлении таких проблем необходимо сразу же почистить горелку. Элементы данного устройства, которые подвергаются уходу, такие:

• форсунки;
• запальник;
• газовый фильтр.

Как осуществить чистку горелки?

Перед тем, как почистить горелку газового котла, необходимо перекрыть подачу газа. Теперь можно переходить к демонтажу горелочного устройства. Этот процесс предполагает следующую последовательность действий:

1. Отсоединяют провод, который объединяет горелку с кнопкой розжига.
2. Отсоединяют зажим термопары и снимают ее.
3. Помечают фломастером глубину входа форсунки в горелку, чтобы потом поставить ее в том же положении.
4. Откручивают гайку, которая обеспечивает соединение трубки клапана с горелкой. Аналогично отсоединяют электрод розжига.
5. С помощью отвертки откручивают гайки, которые фиксируют горелку.

Теперь необходимо извлечь форсунку из горелочного устройства. Это выполняется путем откручивания винта, фиксирующего дальность вхождения форсунки. Теперь можно переходить к чистке.

Обратите внимание! Под горелкой расположена прокладка, которую следует периодически менять, так как в процессе работы она приходит в негодность. Основное горелочное устройство чистят ершиком и жесткой щеткой

После того как нагар будет убран, необходимо продуть отверстия пылесосом

Основное горелочное устройство чистят ершиком и жесткой щеткой. После того как нагар будет убран, необходимо продуть отверстия пылесосом.

Нагар с форсунок горелки счищают щеткой, а отверстия прочищают проволокой либо иглой меньшего диаметра. Нельзя увеличивать имеющиеся отверстия в форсунках, иначе это негативно повлияет на работу газового котла.

Если сажи и нагара много и одной только содой почистить горелку не удается, можно прибегнуть к помощи специальных химических реагентов. Однако использовать их следует очень аккуратно, так как агрессивные вещества негативно влияют на металлические поверхности деталей газового котла.

После завершения очистки все элементы возвращают на место в обратном порядке.

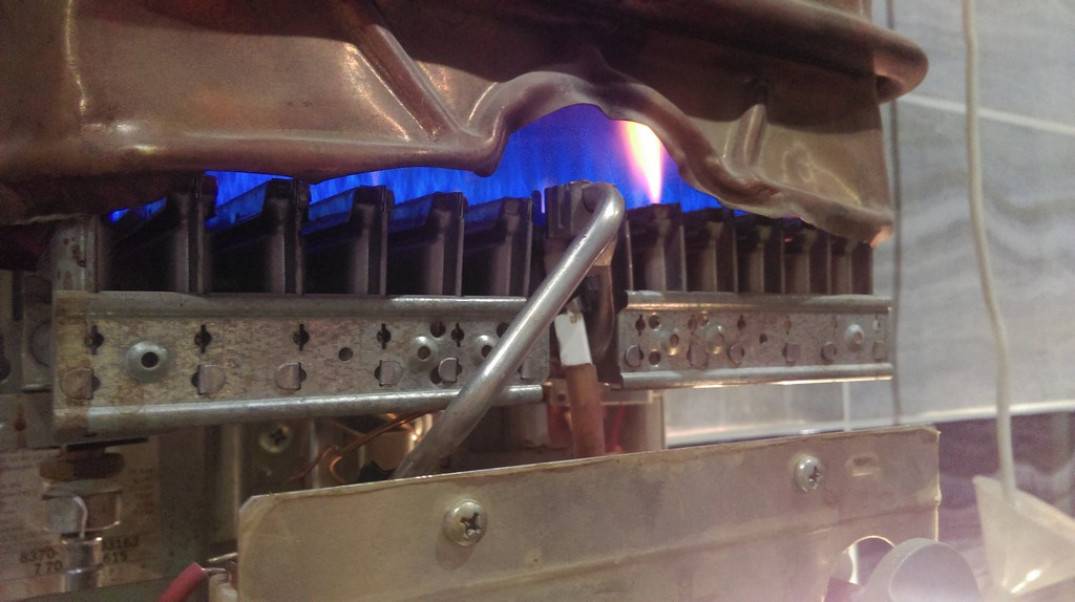

Чистка запальника горелки

Явным признаком того, что загрязнен запальник газовой горелки, является желтый оттенок пламени. Исправный элемент дает конусообразное пламя голубого оттенка. Как почистить запальник газового котла? Его чистку производят следующим образом:

• перекрывается поступление топлива к агрегату;
• выкручивается запальник;
• элемент чистится металлической щеткой;
• продувается запальник;
• деталь устанавливается на место.

Таким образом, ответ на вопрос, как почистить запальник газового котла самостоятельно, довольно прост.

Газовый фильтр

В централизованной газовой магистрали может находиться мусор, поэтому специалисты рекомендуют ставить на топливные входные отверстия своих агрегатов фильтр.

Если на Вашем котле стоит газовый фильтр, то его также необходимо прочищать после окончания отопительного сезона или перед его началом. От правильного функционирования данной детали зависит работоспособность горелочного устройства. Модели фильтров отличаются друг от друга типом фильтрующего материала – это может быть сетка или волосяной состав. Если прочистить фильтр не представляется возможным, то его нужно заменить на новый.

Полезные советы

При проведении установки прибора необходимо внимание уделить тому, как направлены трубки подачи и отвода топлива. Они должны быть направлены только вниз.
Основной элемент, который будет отключать подачу газа на горелку, это концевой выключатель

Он располагается в зоне контроля безопасности около автомата прямо под пленумом. То есть, температура на выключатель подается именно от пленума, который и нагревается в зависимости от температуры самого газового агрегата.
После выключения горелки выключается и вентилятор, подающий воздух в камеру сгорания топлива. Если этого не происходит, то придется откорректировать сам выключатель. Иногда в термостате была установлена опция постоянной работы вентилятора. Проверьте это, и если все подтвердилось, то просто выключите данную функцию.

Чистка термопары

Откалибровать термопару или настроить ее функционал несложно, своими руками это сделать можно без больших проблем. Для этого просто снимите крышку панели управления. Под ней вы найдете циферблат зубчатого типа. Прокрутите его до нужного показателя температуры и попробуйте запустить всю систему. Если вас такая работа прибора не устраивает, то смело ищите приемлемый вариант.

Обязательно реагируйте на запах газа. Значит, где-то вы неплотно прижали крепеж или ослабло какое-то соединение. С утечкой газа надо разобраться быстро, это ваша безопасность.

И последнее по этой теме. Самостоятельно правильно выбрать термопару, которая точно подойдет вашему котлу, будет сложно. Обратитесь к специалистам или найдите таблицу зависимости технических характеристик данного прибора с техническими характеристиками газового котла. Все должно совпадать до градуса.

Читайте далее:

Разбираем устройство газового котла для отопления частного дома

Виды и правильное устройство дымохода для газового котла

Основные принципы работы газовых котлов

Монтаж газового котла в доме

Что такое инвертор для котла отопления

Недостатки термопары

Недостатков у термопары не так много, в особенности если сравнивать с ближайшими конкурентами (температурными датчиками других типов), но все же они есть, и было бы несправедливо о них умолчать.

Так, разность потенциала измеряется в милливольтах. Поэтому необходимо применять весьма чувствительные потенциометры. А если учесть, что не всегда приборы учета можно разместить в непосредственной близости от места сбора экспериментальных данных, то приходится применять некие усилители. Это доставляет ряд неудобств и приводит к лишним затратам при организации и подготовке производства.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

• извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
• если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
• далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

• отключён;
• зажигание;
• регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Устройство термопары

Принцип работы термопары. Эффект Зеебека

Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.

Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.

Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.

Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю — «холодным».

Компенсация температуры холодного спая (КХС)

Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.

КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).

Конструкция термопары

При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.

Особенности конструкции термопар:

1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).

2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.

3) Способ изоляции подбирается с учетом верхнего температурного предела.

• До 100-120°С – любая изоляция;
• До 1300°С – фарфоровые трубки или бусы;
• До 1950°С – трубки из Al₂O₃;
• Свыше 2000°С – трубки из MgO, BeO, ThO₂, ZrO₂.

4) Защитный чехол.

Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.

Удлиняющие (компенсационные) провода

Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».

Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

• функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
• если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Выводы

Если вы приняли решение производить отопление вашего жилища с помощью газового котла, помните, что термопара — ключевой элемент безопасной работы агрегата. Устройство термопары достаточно простое и понятное. Цена более чем приемлема, а разъемы подключения стандартные. Поэтому если вам нужно заменить температурный датчик в случае поломки, проблем не возникнет. Единственное, что следует учесть — это тип и технические характеристики устройства.

Несмотря на то, что конструкция термоэлектрического элемента очень простая, она является одной из самых важных деталей современного газового оборудования. Выступая в роли датчика температуры, обеспечивая газ-контроль и наличие пламени, термопара — идеальный элемент защиты вашей безопасности в отапливаемом с помощью газового котла доме. В любой нештатной ситуации термодатчик и отсекающий клапан сработают таким образом, что подача газа прекратится.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

• отключён;
• зажигание;
• регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
