Какие виды давления бывают
Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:
- статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
- динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
- рабочее, получается путем сложения двух видов давления — статического и динамического;
- избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
- номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
- максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
- опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.
Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.
- Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
- Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
- Рабочее. Включает два вышеуказанных варианта.
- Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
- Номинальное. То, которое указал производитель в документации к конкретной модели.
- Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
- Опрессовочное. Используется на производстве при проверке техники.
В контуре отопления показатели измеряются атмосферами
Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы
В остальных случаях оно не должно отклоняться от нормы.
- Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
- Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
- Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.
Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.
Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.
Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.
Факторы, которые влияют на давление внутри контура:
- Воздействие теплоносителя на стенки элементов сети отопления;
- Высота заложения труб, подвешивания радиаторов и котлоагрегата;
- Конструкция магистральных участков трубопровода.
Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:
- Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
- Место установки оборудования, протяженность контура;
- Этажность дома;
- Параметры и состояние внешнего водовода.
Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла
Подключение одноконтурного и двухконтурного котла
Причины падения давления в контуре:
- Наличие утечек в трубопроводе;
- Нарушение работы котла, трещины на поверхности теплообменника;
- Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;
Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.
Как избежать попадания воздуха в отопительную систему?
Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:
- Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
- Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
- Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
- Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
- Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
- Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.
Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.
Кран подпитки
Распространенной причиной падения давления является неисправности крана подпитки. Причины:
- Ослабление соединений крана. При открытии вода постоянно будет уходить в слив, вызывая падение напряжения;
- Открыт дополнительный кран подпитки. Такое положение запорной арматуры вызывает постоянные колебания напора теплоносителя.
https://youtube.com/watch?v=wPNkIFFJQCs%3F
Для обеспечения теплоснабжения и подогрева воды в индивидуальном жилом доме владельцы чаще всего устанавливают газовые котлы с замкнутой циркуляцией теплоносителя. Для установки и эксплуатации газового котла необходимо, чтобы рядом проходил газопровод. Если же сети газоснабжения поблизости отсутствуют, для отопления можно использовать сжиженный нефтяной газ в баллонах.
Двухконтурная конструкция позволяет увеличивать напор рабочей среды в контуре системы. Снижение давления способствует возникновению проблем при работе отопительной системы. Рассмотрим подробнее, какие бывают причины, и какими способами можно устранить эту неприятную проблему.
Причины падения давления и способы их устранения
Среди основных причин падения напора отмечаются следующие:
- утечка теплоносителя;
- снижение объёма радиатора при устранении, содержащихся в нём, воздушных масс;
- уменьшение температуры устройства из-за повреждений котельного оборудования;
- неисправность насосной оснастки (с принудительной циркуляцией).
Утечки можно обнаружить визуально, внимательно осмотрев трубы и радиаторы, а также отключив насос. Если статическое (естественное) давление останется на прежнем уровне, то причина будет в насосном оснащении.
При снижении температуры теплоносителя необходимо проверить котёл, а при уменьшении объёма из-за воздуха — просто его восстановить.
Причины падение давления и варианты решения
Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается
Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт
Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.
Падает давление в системе при включении горячей воды
Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.
Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.
Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.
Падает давление из-за протечек
Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.
Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.
Узлы, которые нужно осмотреть и проверить в первую очередь:
- соединительные фитинги;
- радиаторы;
- расширительные баки;
- двухконтурные котлы.
Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.
Воздушные пробки
Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.
Пониженное давление может возникать из-за воздушных пробок
Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.
Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.
Проблема с расширительным баком
Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.
Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.
Проблема с расширительным баком может стать причиной изменения давления
Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.
Неисправность измерительного оборудования
Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.
Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

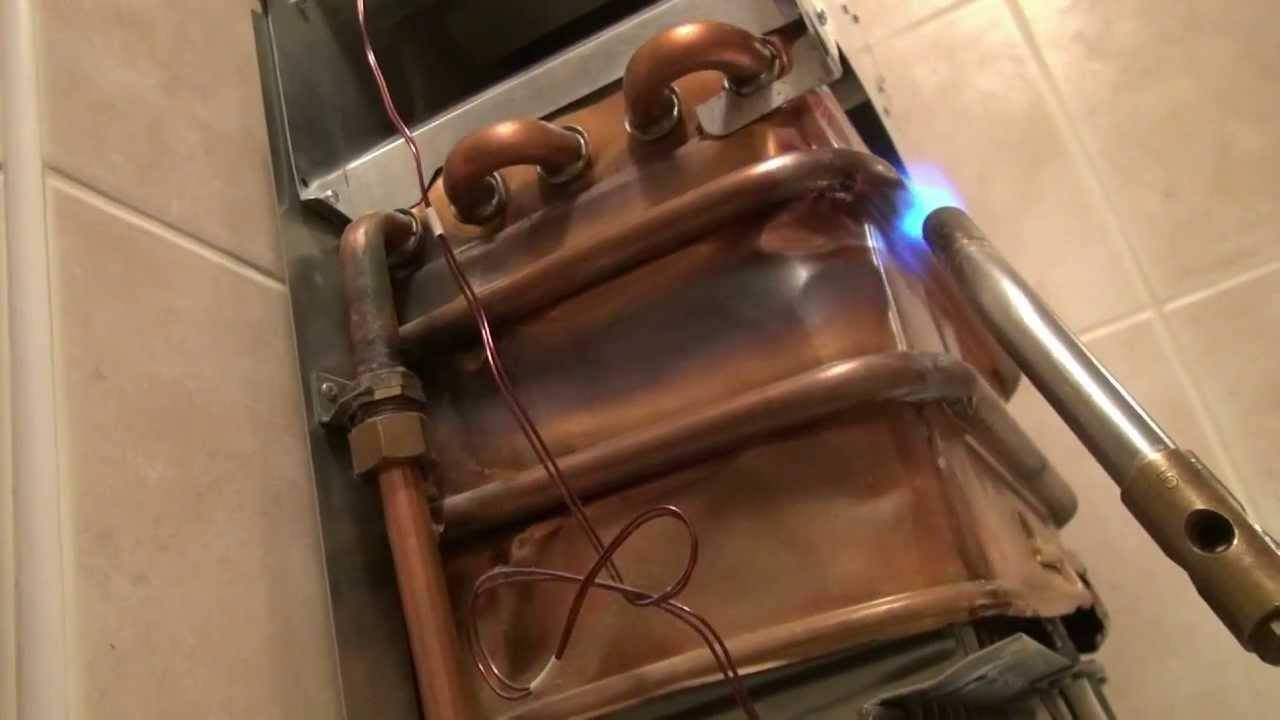

Трещины на теплообменнике в котле
На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.
В стенках теплообменника могут поваляться со временем микротрещины
Кран сброса теплоносителя не закрыт плотно
Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.
Наиболее частые неисправности и устранение проблем в работе котла
При своей функциональности и обеспеченности электроникой, существуют и определенные недостатки и неисправности, с которыми можно столкнуться при эксплуатации котла Navien Ace.
Чаще всего пользователи сталкиваются с проблемой, когда агрегат перестает работать, а электроника подает сигнал о критической ошибке. Такое положение может быть вызвано различными факторами, в том числе и чувствительностью датчиков. Самые распространенные ошибки:
Дымоудаление. Код неисправности «10» говорит о проблемах с отводом продуктов горения. Возможные причины: неисправность турбины, неправильно присоединены трубки датчика давления, засорился дымоход, слишком длинный патрубок.
Если ни одной этой причины не выявлено, а котел Navien Ace продолжает сигнализировать об ошибке, то причиной могут быть обычные порывы ветра. Решить эту проблему можно, переделав дымоход. Как вариант оперативного реагирования, можно открыть корпус котла и отсоединить шланг подачи воздуха. Однако эта мера временная.О частых ошибках на газовом котле «Navien» смотрите в этом видео:
Важно! Производитель рекомендует монтировать котлы при условии выхода дымохода с подветренной стороны
- Сбой датчика пламени. Код неисправности «03» может говорить о плохом качестве газа. Проблему можно решить только методом исключения. В первую очередь проверяется чистота форсунок подачи газа. Если они в порядке, нужно подобрать оптимальное положение электрода контроллера (он должен находиться в горячей фазе пламени).
- Перегрев оборудования. Код неисправности «01». Возможная причина – засор системы отопления, неисправность циркуляционного насоса или уменьшение протока. Пути решения проблемы: проверить систему и фильтр на наличие воздуха, проверить исправность насоса и сопротивление катушки на предмет замыкания, проверить крыльчатку в циркуляционном насосе.
- Газовый котел Navien работает, отопление есть, но нет горячей воды. Код ошибки «02». На пульте наблюдается скачок температуры воды (резко возрастает до максимума и моментально падает). Возможно, в системе горячего водоснабжения образовалась пробка. В качестве причин могут выступать: недостаток давления в водопроводе, завоздушенность системы, циркуляционный насос не может набрать обороты, перекрыт распределительный кран или же не работает контроллер протока. Чтобы устранить эту неисправность, в первую очередь необходимо отрегулировать давление, спустить воздух в системе, проверить сопротивление катушки насоса и крыльчатку на предмет повреждений, открыть распределительный кран котла, разобрать корпус регулятора и почистить флажок.
Кроме того, при включении горячей воды котел Navien может гудеть или издавать непонятный шум. При этом на дисплее нет информации об ошибке и давление в норме. Как правило, это связано с забиванием теплообменника. Для того чтобы устранить проблему, можно очистить теплообменник или заменить его.
Знаете ли вы? Лучше всего выбирать котлы, которые оборудованы плавной регулировкой – это позволит менять производительность в зависимости от температуры воздуха.
Газовые котлы Navien Ace отличаются высокими показателями качества и надежностью в работе. Однако длительность и особенности эксплуатации зависят от того, как правильно вы смогли установить и настроить котел Navien Ace, а также от качества используемого топлива.
Причина 1. Сбрасывание излишков воздуха
При первом запуске из системы постепенно уходит воздух. Поэтому и падает давление в системе отопления. Изначально, он выходит из самих котлов. А поскольку на котлах и внутри котлов, обычно на стенах, есть автоматические воздухоотводчики, то с котлов воздух выходит сам.

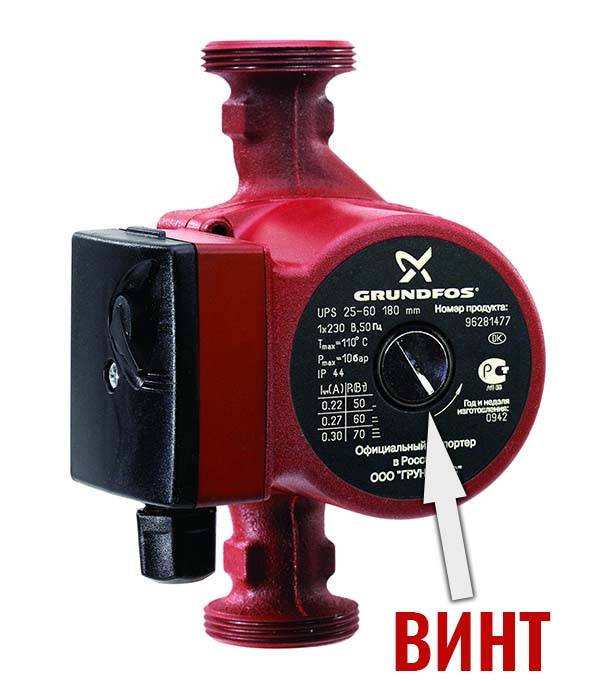

Плюс, когда вы запускаете настенный котёл, на его насосе есть винт, служащий для того, чтобы отводить воздух прямо посередине насоса. Если Вы его отвёрнете, то сначала пойдёт воздух. Потом тонкой струйкой потечёт вода. После этого винтик нужно слегка зажать, обычно он на резиночке, и после этого настенный котёл не будет содержать в себе воздуха и сможет нормально функционировать.
Часто при первом запуске сильно падает давление в системе отопления водяных теплых полов. Огромные полы могут быть размером и в сто и в двести квадратных метров. Под ними располагаются длинные трубы, в которых изначально содержится воздух. В дальнейшем они заполняются теплоносителем. Так что когда вы запускаете насос циркуляции тёплого пола, то сразу начинают шипеть автоматические воздухоотводчики, которые стоят на коллекторе тёплого пола. Т.е. тот теплоноситель, который запускается циркулировать по водяному тёплому полу, он начинает выталкивать в коллектор этот воздух. И в результате воздух начинает интенсивно, особенно в самом начале, выходить из воздухоотводчиков. От этого падает давление в системе отопления.
Нужно обязательно следить за давлением на группе безопасности и на манометре настенного котла, и при необходимости его подпитывать. Воздух может выходить из змеевика бойлера. Он может прорываться и на автоматический воздухоотводчик. А возможно и на радиаторы других этажей. Он будет скапливаться в радиаторах, поэтому на них обязательно должны быть краны Маевского. Если вы видите, что радиатор перестал греть, открываете кран Маевского. Сначала также зашипит воздух, потом тонкой струйкой потечёт водичка. Это значит, что воздух полностью вышел.
После начала эксплуатации ещё неделю или две, может быть и дольше, возможен выход воздуха из водяного тёплого пола. Соответственно будет падать давления в системе отопления. Это не должно вас пугать, ибо со временем интенсивность будет спадать и через несколько недель практически прекратится.
Преимущества от циркуляционного насоса
Включение в состав отопительной системы такого прибора имеет следующие плюсы:
- В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
- Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
- Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя.
Фото 1. Циркуляционный насос модели UPS 25-60, материал – чугун, производитель – «Grundfos», Дания.
- Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
- Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.
Что делать, если падает давление в системе отопления
Давление в расширительном баке.
При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:
- разгерметизацией элементов системы или их соединений;
- неполадками в котле.
В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:
- Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
- С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.
Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.
Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:
Устройство системы отопления с манометром.
- появление микротрещин в теплообменнике из-за гидроударов;
- заводской брак;
- выход из строя подпиточного крана.
Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.
Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.
Контроль давления
Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.
https://youtube.com/watch?v=nV52-7Vu7DI
Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:
- Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
- Перед циркуляционным насосом и после него.
- На вводе магистрали отопления в здание или сооружение.
- Перед регулятором давления и после него.
- На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.
Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.
Требования ГОСТ и СНиП
В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.
Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.
Этажность | Рабочее давление, атм |
До 5 этажей | 2-4 |
9-10 этажей | 5-7 |
От 10 и выше | 12 |
На реальную величину давления влияют следующие факторы:
- Состояние и мощность оборудования, подающего теплоноситель.
- Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
- Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
- Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.
Как меняется давление от температуры
Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:
- на подаче теплоносителя от источника и на выходе;
- перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
- на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.
Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.
