Конструкция и принцип работы печи для бани
Газовая печь предоставляет все необходимые для парной функции, включая удобную регулировку уровня нагрева, при этом отличается компактностью, эстетичным внешним видом. Одно из главных преимуществ варианта – доступность такого топлива, как газ, его невысокая стоимость, экологичность (в отличие от дров, газ сгорает полностью, без неприятного запаха, не оставляет отходов).

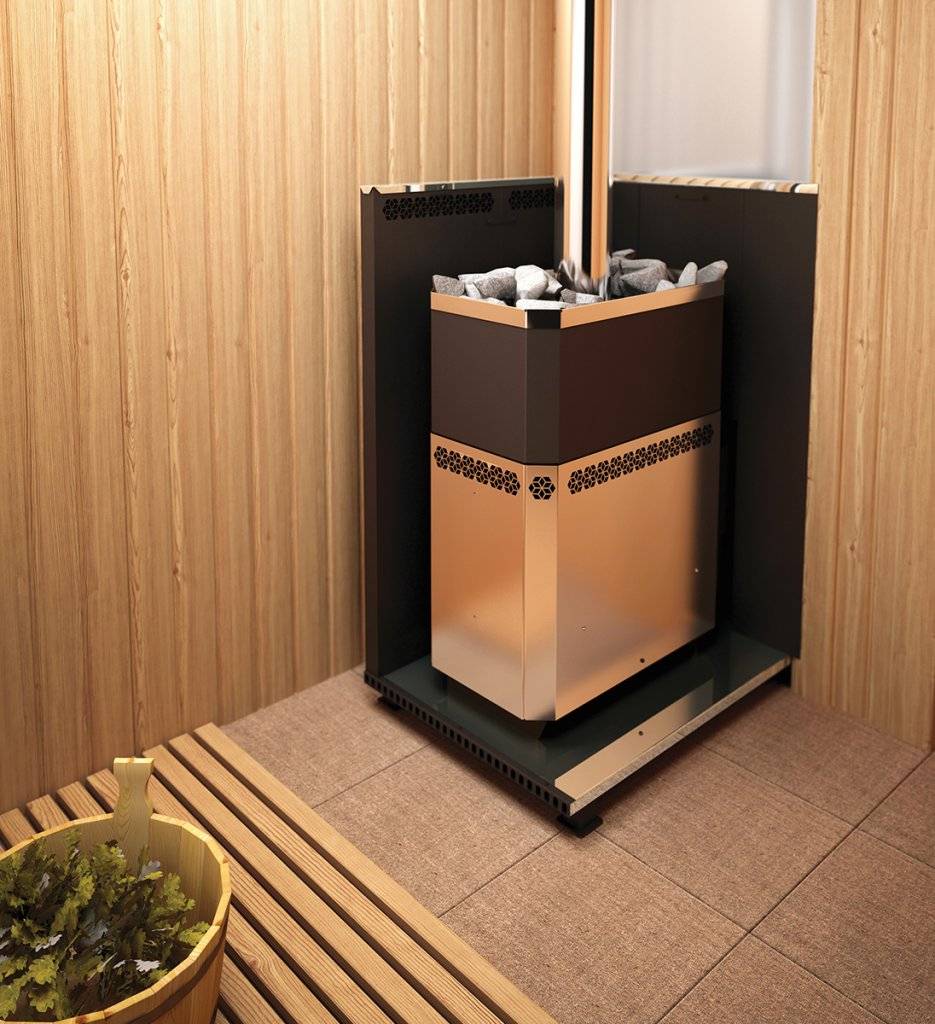

Фото 1. Газовая банная печь из металла занимает мало места в помещении за счет компактных размеров.
Газовые аппараты строятся как из кирпича, так и из металла. Первый вариант имеет преимущества большей теплоемкости, длительной отдачи тепла, но потребует длительного разогрева до оптимальной температуры.
Металлические газовые устройства более распространены благодаря своей компактности, высокому КПД, но для того, чтобы сделать пребывание в парной комфортнее и увеличить аккумуляцию тепла рекомендуется выстроить вокруг печи кирпичный экран.
Все типы устройств имеют похожую конструкцию:
- корпус из листовой стали толщиной 3 мм;
- топочная камера, где происходит сгорание газа – стенки этого отсека обычно изготавливаются из особо прочной стали толщиной 5 мм, чтобы избежать прогорания;
- топливный канал – располагается так, чтобы его удобно было провести на улицу или в соседнее помещение, где канал подключается к баллону или магистрали;
- газовая панель с горелкой – крепится к топливному каналу, горелки располагаются в топочной камере;
- термостат – позволяет регулировать величину пламени, в некоторых моделях автоматически выключает горелку при перегреве топки;
- отсек для камней – устанавливается обычно сразу над топкой, бывает как открытым, так и закрытым;
- патрубок – по типу дымохода выводит наружу нагретый воздух, часто в нижней его части устанавливают бак для нагрева воды.
Принцип действия у газовой модели очень простой – топливо подается по каналу в топочную камеру, где, сгорая, разогревает стенки устройства, а также камни, в расположенном наверху отсеке, и трубы дымохода.
Корпус печи всегда делается больше топочной камеры, специальные отверстия в днище и верхней части позволяют наладить воздухооборот – холодный воздух поступает снизу, нагревается у стен топки, поднимается и выходит в атмосферу парной.
Газовая горелка
Принципиальная часть конструкции прибора – газовая горелка, от нее частично зависит расход топлива, а значит, эффективность работы устройства, его экономичность.
Для сгорания газа требуется постоянное поступление воздуха, этим обусловлено разделение горелок на два основных вида:
- Атмосферная – самая распространенная, благодаря своей простоте, доступности, независимости от электричества. Конструкция состоит из отвода, по которому в камеру под давлением подается газ, и пьезозажигалки. Для правильной работы горелки требуется создание качественной тяги (воздух лучше забирать из соседнего помещения при помощи вентиляционной трубы). Простота конструкции оборачивается ее малой эффективностью – нередко не получается создать нужный уровень тяги, газ прогорает плохо, большая часть уходит в патрубок дымохода, создавая также опасность утечки.
Фото 2. Внешний вид атмосферной газовой горелки для печи и схема работы устройства.
- Горелки с поддувом – для обеспечения бесперебойной подачи воздуха используется вентиляционная система и мини-вентилятор. Такая горелка требует подключения к электросети или установки аккумулятора, что сказывается на общей стоимости устройства. Вентиляторные горелки значительно повышают качество прогорания газа, сокращают его расход, улучшают КПД нагревательного элемента. Благодаря подключению к электричеству на них устанавливают датчики и термостаты, которые позволяют автоматически регулировать интенсивность работы горелки.
При установке горелки любого типа лучше выбрать длинную вытянутую форму отвода – это увеличит площадь пламени, позволит быстрее нагревать стены топки.
Конструкция
Основа основ любой газовой печи – это газовая горелка. Она подаёт топливо, которое поджигается. В большинстве случаев, над горелкой располагается закрытая каменка. К каменке подводится желоб для подачи воды. Пар и влага из этого отсека должны быть полностью изолированы от места сгорания топлива.
В нижней части корпуса делается вход приточного воздуха, который необходим для процесса горения. Таким образом, в газовых печах тоже есть своё «поддувало».
Известно, что конвекторный принцип нагрева – один из самых эффективных. В корпусе газовых печей делаются прорези – щели, которые выпускают наружу, нагретый внутри печи, воздух. Это намного увеличивает скорость нагрева помещения.
Сооружение банной печи – дело ответственное, но установка печи в бане своими руками – дело еще более ответственное, ведь от этого зависит безопасность людей. Правила и порядок монтажа описаны в данной статье.
Технология изготовления электрокотла своими руками описана тут.
Классификация
По типу горелки выделяется два вида:
- Наддувные горелки. Конструкция имеет вентилятор, с помощью которого происходит нагнетание воздуха. Сама по себе конструкция эффективна в работе, но энергозатратна.
- Атмосферные горелки. Это устройство с простой конструкцией. Подача воздуха осуществляется с помощью специальных трубок. КПД атмосферных горелок зависит от силы потока воздуха, подаваемого в камеру сгорания.
По материалу выделяется еще два вида печей:
- Кирпичные конструкции. Этот материал медленно нагревается, но долго сохраняет тепло. Недостатки кирпичных печей — большая масса, высокая цена. Преимущества — долговечность, надежность.
- Металлические конструкции. Быстро прогреваются и остывают. Они дешевле кирпичных печей, но менее долговечны, надежны. На металлических поверхностях может появиться ржавчина, которая со временем приведет к разрушению стенок.
Строительство газопровода до дома
Пожалуй, основной момент в газификации дома заключается в том, что «договором на подключение» газификация дома не ограничивается! Договор с ГРО подразумевает лишь строительство сети газораспределения (см. рис.)
В договоре на подключение ГРО обязуется осуществить строительство сети газораспределения от существующей сети газораспределения до границ Вашего земельного участка.
Строительство сетей газопотребления – задача заявителя, то есть Ваша.
В зоне Вашей ответственности, как правило, работы выполняются в течение 7 дней, после чего мы подаем уведомление о готовности к врезке и заказываем технический надзор сетей газопотребления с выездом инспектора на объект.
Получение формы 20 С-Газ
После завершения работ в доме и по участку, необходимо получить акт осмотра вентиляционных каналов и дымохода (форма 20). Эта услуга платная и выдавать ее вправе компании, имеющие соответствующие лицензии. При газификации дома своих Заказчиков, мы бесплатно предоставляем данную справку без проволочек и бюрократии.
Недостатки и преимущества бани на газу
Пожалуй, начнем с минусов, их немного:
1) Покупка газовой печи для бани и подводка газовой трубы к печи могут вылиться в круглую сумму. Печь будет стоить в районе 25-30 тысяч рублей, стоимость подводки газа может быть разной, в зависимости от расстояния и аппетита газовиков.
2) Вполне возможно, что баня на газе теряет сакральный русский дух, но… это не точно.
А теперь о преимуществах:
1) Баня на газе очень удобна, чтобы затопить баню достаточно просто зажечь газ. Не надо таскать дрова и подкладывать в топку. Нажал на кнопку, выставил нужную температуру в парилке, пришел и попарился. Уходя нажал на кнопку – процесс горения тут же прекратился. Все.
2) Газ экономнее дров. У меня на растопку бани уходит от 3 до 6 кубов, в зависимости о времени года. При цене 5 рублей за куб, я трачу 15-30 рублей, поскольку топлю раз в неделю, то выходит 53 недели, то есть, от 800 до 1600 рублей в год. Пусть будет по максимуму – 1600, или даже 2 тыс. рублей.
Таким образом, выходит в пять раз дешевле бани на дровах, плюс экономия времени и сил. Единственное, для переоборудования бани потребуются деньги, 100 тыс. рублей плюс-минус 20%. Но выбирать, конечно же, вам!
Правила монтажа газовых печей
К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.
С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать
При проведении подобных работ нужно обратить внимание на следующие вещи:
- расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
- огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
- высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.
Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки
При этом колена труб должны входить друг в друга не менее чем на полдиаметра.
Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.
Обязательным условием эксплуатации газовой печи является наличие вытяжки и окон с форточками в предбаннике. Двери должны открываться наружу. Протяженность дымоходного канала обязана быть не меньше 5 метров.
Если дымоход сделан из разных материалов, например, к печи присоединены трубы из нержавейки, а далее канал выполнен из кирпича, то место соединения должно быть полностью герметичным. Это место в системе отопления должно подвергаться проверке как можно чаще.
Виды печей для бани
Каменка печи, пар или жар от нее является неотъемлемой частью любой бани. Какая пека лучше сказать однозначно сложно, так как ассортимент предложений на рынке зашкаливает. Все теплогенераторы для бани можно подразделить по множеству признаков.
Железная печь для бани с оригинальным каменником в виде корзины.
Первый и основной – это вид топлива, на котором работает печь. Основные виды это: газ, жесткое и жидкое топливо, электричество. Для бани лучше подходят: дрова, электричество, газ. Все они подразделяются по мощности, на определенный объем помещения.
Следующий признак подразделения – дополнительные функции. Существуют печи с парогенераторами, топочным тоннелем, баком для горячей воды, дверцей как у камина с жаростойким стеклом и т.д.
Котлы-отопители на газу в стандартном исполнении
По внешнему виду стандартные модели газовых котлов для бани, фото, практически неотличимы от дровяных версий. Тот же высокий прямоугольный корпус из металла, засыпная каменка в верхней части конструкции и боковой тоннель для подачи воздуха и топлива.
Современные модели газового оборудования отечественного производства по форме и дизайну копируют известные финские и итальянские бренды.
Газовый прибор всегда легко узнаваем по узлу автоматики управления. Там, где у печи на дровах находится дверца или люк для загрузки дров, у газовых котлов для бани располагается щиток с форсунками, датчиком фронта огня и воспламенительным устройством.
Наружные стенки выполнены из тонколистовой стали, что обеспечивает надежную защиту от раскаленной топочной камеры. Ее форма и размеры намного меньше, чем у дровяной топки, почти всегда из жаростойкой легированной стали.
Внутри топки находится пакет из двух-трех форсунок. Размеры и форма топочной камеры газового котла тщательно подбирается и рассчитывается в процессе производства. Поэтому нельзя просто взять и установить в камеру сгорания дровяной печки газовую горелку. Топка сгорит за несколько месяцев эксплуатации.
Существуют газо-дровяные модели отопителей для бани. В этом случае размеры топочной камеры выполняют такими, чтобы в них можно было сжигать дрова с очень маленьким фронтом горения и газ с большой высотой пламени. Но даже в таких конструкциях переоборудовать и установить можно только газовую горелку, идущую в комплекте к котлу, использование горелочного устройства произвольной модели приводит к прогару стенок камеры и отводящих каналов.
В классическом газовом котле всегда устанавливаются трубчатые теплообменники для нагрева воды. Для отопления помещения бани регистры подключают к накопительному баку и насосу, прокачивающему горячий теплоноситель через радиаторы или трубы теплого пола.
В котельных установках малой мощности вместо встроенного теплообменника используются наставные емкости с водой, аналогичные бакам в дровяных печах. В мощных газовых котлах для обогрева бани могут устанавливаться двухконтурные коаксиальные теплообменники. По сути, это две трубы, одна внутри другой. По внутренней трубке протекает вода, которую греют для обрызгивания каменки, в пространстве между стенками обычно протекает теплоноситель системы отопления.
Классификации печей
| Каменка | Проточная | Глухая |
| Открытая | «Черная» печь периодического действия | Печь постоянного действия |
| Закрытая | Печь периодического действия | Печь постоянного действия или комбинированная |
Поясним: если каменка проточная, то налитая вода прольется в топку. Поэтому приходится ждать, пока дрова догорят, потом только подавать воду. Так как горение прекращается, действие печки называют «периодическим». Соответственно печь постоянного действия не заливается водой и дрова могут гореть все время банных процедур.
На заметку! Чаще всего постоянного действия оказываются металлические печи, а периодического — кирпичные, но есть и исключения. Если же в кирпичной печи делается глухая каменка, то такую печь зовут комбинированной.
Инертность материала
Итак, костер горит, камни нагреваются, а что происходит с парилкой? Если нам надо нагреть камни градусов до 300-400, то вы представляете, как сильно может за это время нагреться воздух в парилке? И вот мы подходим к следующему важному моменту: роль материала в конструкции печей для бани, в частности агрегатов для парной
Печи бывают либо кирпичные, либо металлические. Другого не дано. Первые считаются очень инерционными — для их нагрева нужны часы, как и для их остывания. Вторые способны раскалиться за полчаса и за это же время успеть перегреть парную. Отличное свойство печей для сауны!
Выбирая конструкцию, вы определяете для себя, насколько инерционным должен быть ее корпус. В вашем распоряжении не только «чистые» варианты: чисто кирпичная, чисто металлическая печка, но и комбинированные. Например, повысить инерционность металлической печки можно либо с помощью внутренней футеровки топливника и каменки, либо с помощью внешнего кожуха-саркофага. Более того — не исключен и вариант с кожухом и футеровкой одновременно).
Важно! Ответьте на вопрос, какое время на растопку печи для вас оптимально — именно оно определяет степень инерционности корпуса.
Дым
Что происходит при сгорании топлива? Выделяется тепло, образуются продукты сгорания — пар, газы и твердые вещества. Последние мы называем сажей, копотью, а все вместе — дымом. В момент выхода из топки эта смесь еще и раскалена до нескольких сот градусов. И если на ее пути не поставить какого-нибудь теплоемкого препятствия, все это тепло банально улетит в трубу, чтобы усилить парниковый эффект на нашей планете.
Впрочем, когда-то давно не только препятствий, но и труб не было. Потому что не из дерева же было их делать! Поэтому первая разновидность печей по способу удаления дыма — бездымоходная, «черная».
В простейшей версии это груда камней, уложенная сводом над костром. В современном варианте это кирпичный очаг, который удерживает все ту же груду камней от расползания. Но принцип тот же: развел костерок под камнями, дождался прогорания дров, выпустил дым на улицу через окошко или дверь — и можно париться, поливая нагретые камни водой.
Потом появляется дымосборник — сродни кухонной вытяжке — такой же отделенный от печи. Подобный вариант и сегодня можно встретить в бане.
Затем появляется труба дымохода. И если она без затей вставлена в печку (в топливник или каменку — не имеет значения), то такая печка будет называться прямоточной. Тепло тут у печных газов не отбирается, поэтому у нее самый низкий КПД.
Но тепло же жалко, поэтому мысль изобретателей пошла таким путем: а если увеличить путь, который проходит дым внутри печи? Так появилась система дымооборота, где дыму устраивается бег с препятствиями внутри каналов, которые ведут его вверх и вниз, либо по горизонтали вправо и влево. Система отличная для отбора тепла, но со своими недостатками — каналы, особенно горизонтальные, надо регулярно чистить, иначе тяги не будет.
Альтернативой системе дымооборота стала колпаковая печка. В ней нет каналов, она практически не зависит от тяги. Горячие печные газы, покидая топливник, оказываются под колпаком, где активно делятся теплом с массивом печи. Новые порции раскаленных печных газов поднимаются, вытесняя охладившиеся вниз и в трубу.
Однако все сказанное по поводу дымохода в первую очередь относится к кирпичным печкам. Редко встретишь металлическую печку с дымооборотом. Обычно они примитивные — прямоточные, разве что имеют рассекатели пламени. Да и размеры их намного меньше, чем у кирпичных, там и с ходами не разгуляешься, и материала теплоемкого нет — куда тепло отбирать?
Дымоходом печка заканчивается. Остается опциональное — бак или теплообменник, которые также могут указываться на схеме печи для бани. Но об этом лучше рассказать при разборе конкретных конструкций, к которым, собственно, мы и переходим.
Оптимальные размеры печи
Для всех, кто самостоятельно устанавливает печь, наиболее важным параметром является ее размерность для конкретного помещения, а именно длина печи для бани.
Для того чтобы определить ее необходимо провести специальные расчеты, исходя из следующих параметров:
- Соотношения печки и общей площади помещения, которое подлежит обогреву. Это один к пятидесяти (семидесяти);
- Топочное отверстие должно быть глубиной один к двум или два к трем;
- Топочный объем должен относиться к дымоходному сечению, как один к десяти.
Металлические модели, применяемые в русских банях могут быть от четыреста до шестьсот восьмидесяти сантиметров длиной.
Где нужно устанавливать контейнер для камней
Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.
Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.
Топ-2. Тройка № 06-ГТ
Рейтинг (2020): 4.57
Учтено 5 отзывов с ресурсов: Отзовик
- Номинация
Лучшее соотношение цены и качества Модель достаточно дорогая, но уникальна тем, что оснащена вместительной каменкой закрытого типа с толщиной стенок от 10 до 20 мм. В комплектацию также включено газовое оборудование.
- Характеристики
- Средняя цена: 131 120 руб.
- Страна: Россия
- Отапливаемый объем: 40‒70 куб. м.
- Мощность: 80 кВт
- Газовая горелка: в комплекте
- Каменка: закрытая
- Выносной бак: есть
Печь идеально подходит любителям настоящей русской бани: на сухом жару она создает обильный, но легкий пар, а конструкция под кирпич обеспечивает хороший нагрев и длительное удержание нужной температуры. Среднее время топки с нуля составляет 160 мин. Благодаря тепловой инерции модель быстро просушивает помещение, а накал камней с 5 рабочих сторон позволяет в кратчайшие сроки достичь высокой температуры, доходящей в нижних слоях до более 500°С. Прослужит такое устройство долго, – пишут в отзывах, ведь стенки каменки изготовлены из низколегированной стали в 20 мм. Этой толщины достаточно, чтобы удерживать до 280 кг камней без деформаций и гарантировать надежную защиту от прогораний.
Виды газовых печей
По характеру внутреннего устройства газовые печи разделяют на несколько видов:
- по применению – обычная конвекционная установка, представляющая собой оптимальное решение для сауны. Потребитель получает сухой пар при температурном режиме воздуха, превышающим девяносто градусов. Такие печи изготавливаются из металла, каменка закрыта. Особенность в том, что подается влажный пар. Камни, прикрытые металлическим корпусом, способны дольше сохранять тепло, и парная после отключения газа сразу не остывает;
- по рабочему принципу – обогрев парной происходит конвекционным методом. Современные печные конструкции оснащены сложными теплообменниками, имеется возможность для подключения отопительного контура. При работе такой печи одновременно прогреваются парное помещение и смежные комнаты, расход газа при этом существенно не увеличивается;
- по нагреву воды – различают несколько моделей, которые подогревают воду с разным уровнем эффективности:
- печка с выносным водяным баком – классический вариант. Накопительный бак монтируется на дымоходе, обогрев воды происходит за счет аккумулирования тепла от нагретого дыма, температурный режим которого достигает ста и более градусов, чего вполне достаточно;
- в корпус печи устанавливается тепловой обменник, поддерживающий определенный температурный режим для воды. Пока печь топится, вода остается горячей. Принцип нагрева – проточный;
- газовые печи, имеющие встроенные водяные баки, считаются удобными для небольших парилок. К примеру, бак вместимостью сорок – восемьдесят литров обеспечит водой помывку одного – трех человек.
Как выглядит газовая печь для бани
Способы проводки газа к печке
Газифицировать баню можно двумя способами:
От общегородской системы.
Индивидуально при помощи баллона.
Газификация от городской системы
газ в баню можно провести от городской трубы.
Если по участку проходит газовая труба, то выгоднее запитать баню от нее. Сразу оговоримся, дело это трудоемкое и требует знаний и разрешений. Цена на услуги специализированных компаний высокая, но подведя газ к бане один раз можно не беспокоиться долгие годы. А оплата газовых счетов будет менее затратна, чем приобретать каждый раз топливо в баллонах.
Для городской газификации необходимо выполнить ряд мероприятий:
Получить и утвердить ряд документов: проект газоснабжения, согласовать технические условия и составить смету.
Приобрести оборудование и трубы и произвести монтаж.
Подготовить испытательно-техническую документацию, сдать работу в местную газовую службу.
Врезаться в систему, установить и зарегистрировать счетчик, запустить и получить документы на обслуживание и поставку топлива.
Все перечисленные пункты сделать самостоятельно сложно, проще вызвать специалиста. Причем городская газовая компания сама предоставит и проведет трубы до нагревательного прибора.
Индивидуальная газификация
Можно запитать печку от газового баллона, который бывает различного объема.
Индивидуальная газификация подходит для участков где городская линия отсутствует. Газовый баллон можно приобрести в любом специализированном магазине. Но такое газоснабжение достаточно небезопасно.
Безопасность прежде всего, баллон не должен быть установлен в бане, его место на улице. Место выбирается легкодоступное и проветриваемое, то есть баллон нельзя заставлять различными предметами и завешивать вещами. Рядом вешается огнетушитель или устанавливается небольшой ящик с песком.
Выводы и полезное видео по теме
Плюсы и минусы банных газовых печей и особенности эксплуатации:
Банные печки с возможностью перехода на использование голубого топлива удобны и практичны в эксплуатации. Они позволяют сэкономить на обогреве и сократить период подготовки баньки к приему любимых процедур. Но выбирать подобный агрегат нужно, вооружившись полноценными и достоверными сведениями о функционале и характеристиках.
Хотите рассказать о том, какую банную печь вы приобрели для обустройства собственной бани? Поделитесь, обладает ли ваш выбор возможностью перехода на газ. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы и публикуйте фото по теме статьи.
Небольшое заключение
В заключении хотелось бы напомнить о том, что к выбору, необходимо подходить со всей ответственностью. Стоит хорошо продумать все нюансы еще стадии строительства бани. Если нет навыка, необходимо привлечь грамотных специалистов и прослушать их советы.
Изготовление котла из металлических листов:
Процесс изготовления котла из трубы:
