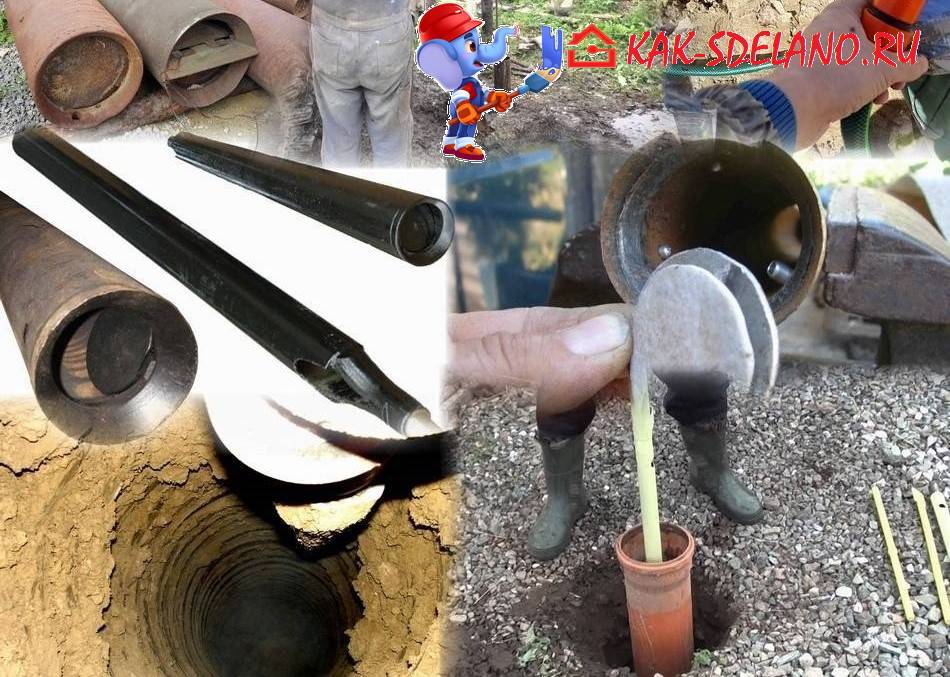

Как сделать желонку для скважины

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Желонка без сварки своими руками

Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.

Как изготовить желонку

Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.

Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.

Нюансы окончательной сборки желонки

После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.

Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины

Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура

Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.

Блок для спуска устройства в скважину

Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.

Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства

Модернизированная желонка с насосом

Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.

Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.

Изготовления корпуса

Используют стальную или чугунную (потребует специальной технологии сварочных работ) трубу. Ее отрезок не должен иметь загибов по длине. Края выравнивают и нарезают снизу внутреннюю резьбу, если предусмотрено подобное соединение. Вверху корпуса вырезается (высверливается и выбивается зубилом) окошко для возможности почистить полость от загрязнений.

При подборе трубы важно соблюдать баланс веса и длины заготовки. Ведь готовый инструмент должен иметь достаточную инерцию удара и возможность быть извлеченным вручную или лебедкой при полном заполнении полости грунтом

Этапы сборки с шаровым клапаном

Следуют такому порядку:

1. Вкручивают или приваривают к нижнему краю трубы посадочное седло для металлического шара. Это может быть выточенная токарем конусная воронка или шайба с соответствующим шару внутренним отверстием. Подойдет для посадочного места и концентрический покупной переходник, применяемый для соединения труб различных диаметров. Эта деталь вставляется внутрь изделия стороной с меньшим диаметром и обваривается.
2. Через верх заводят внутрь металлический шар.
3. Затем делают ограничитель подъема шара в корпусе устройства. Его крепят выше седла на расстоянии 3–4 диаметров сферы. В качестве ограничителя лучше применить вкрученный болт.
4. Вверху корпуса приваривают ограничительную решетку (для крупных фракций грунта) и петлю для соединения с тросом.
5. Предусмотренные заостренные зубья приваривают к уже готовой желонке. Можно это сделать и на этапе сборки стакана с седлом для клапана.

Этапы сборки с лепестковым клапаном

Порядок сборки аналогичный, за исключением следующих моментов:

• К нижнему краю корпуса крепится уже собранный в специальном металлическом стакане лепестковый клапан.
• Не нужно делать внутри трубы ограничитель, так как шар в данном исполнении не используется.

Принцип работы конструкции

Метод желонирования используется для рытья или очистки скважин в рыхлых или сыпучих грунтах (песок, глина). Таким образом скважина очищается от грязи и ила, увеличивается объем воды.

Принцип работы этого устройства называется ударно-канатным. Его бросают вниз, в полете оно набирает скорость из-за силы притяжения, и ударяется об землю. Разрушенная порода попадает внутрь инструмента, и клапан закрывается, не позволяя ей высыпаться назад.

Принцип работы желонки

За один раз внутрь устройства попадает 200–300 грамм земли, поэтому ее поднимают на полметра и повторяют бросок. Так продолжается, пока вся труба не заполнится породой. Как только это произойдет, ее вытаскивают, переворачивают и очищают. Иногда в инструмент попадает слишком маленькое количество грунта. Обычно это случается из-за маленького веса. В этом случае устройство нужно утяжелить, установив на нем груз или забетонировав верх трубы.

Бурение и очистка скважины методом желонирования – довольно длительное занятие. На создание скважины может уйти несколько недель. Очистка, в зависимости от количества работы, может потребовать нескольких дней, а может растянуться на неделю. Чтобы ее ускорить, можно использовать треногу с блочной системой.

Как быстро сделать желонку для скважины из обычной трубы ↑

Желонка для скважины собирается своими руками из простых материалов:

• Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
• Стальная сфера или металлические пластины, из которых формируется запорный клапан.
• Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
• Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.

Существуют 2 основных типа конструкции с разными клапанными системами:

1. С шаровой системой.
2. С пластинчатым (лепестковым) запорным механизмом.

Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.

Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.

Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.

Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.

Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:

На начальном этапе необходимо обрезать трубу с двух сторон.

Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.

Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.

• В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
• Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.

Простое решение для быстрого изготовления пластинчатого клапана.

Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.

К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.

Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Самостоятельное изготовление конструктива

Состав и порядок выполнения работ:

1. Выбор отрезка трубы основного стакана. Элемент должен быть строго прямолинейным с гладкой внутренней поверхностью. Длина трубы желонки только для чистки скважины выбирается до 1 м с диаметром меньше сечения существующей обсадки на 2 см.
2. Нарезка внутренней резьбы в стакане для крепления башмака.
3. Монтаж клапанной системы. Если решено использовать шаровой клапан, а шарик нужного размера найти не удалось, то можно легко изготовить самодельный. Для чего используется плотный резиновый или пластиковый шарик, аккуратно разрезаемый на две половинки. Каждая половинка заполняется кусочками свинца или дробью тщательно перемешанными с эпоксидным или другим водостойким клеем. После застывания полученной массы, края половинок зачищаются и прочно склеиваются между собой. Вся шаровая поверхность шлифуется. Затем вниз приваривается толстая шайба и ограничитель подъёма шара. Лепестковые клапана можно изготовить даже из обычной пластиковой бутылки, но прослужат они недолго и потребуют периодической замены.
4. Изготовление башмака. Подойдёт примерно 10-ти см отрезок трубы, на котором с одного конца нарезается наружная резьба для закручивания в основной стакан. Допустимо использование сварки, но это затруднит ремонт или замену клапана. На другом конце заостряется режущая кромка заточкой внутренней полости трубы или вырезаются небольшой высоты зубцы с их последующим заострением. Последний шаг — термическое закаливание режущей части.
5. Приварка к верху стакана ушек или скобы для последующего крепления тросика или каната.
6. Грунтовка металлических элементов и нанесение 2-х слоёв антикоррозионного состава на наружные и внутренние поверхности.

Советы и рекомендации

Как очистительный инструмент желонку необходимо будет использовать для очистки скважин несколько раз в год. Чтобы избежать возникновения различного рода трудностей, связанных с процессом самостоятельного очищения скважин, стоит контролировать состояние стенок скважины.

Бурение при помощи желонки рекомендуется выполнять только на определенном типе почвы. Поршневую модель целесообразнее использовать на мягком, песчаном грунте. Во всех остальных случаях лучше доверить работы специализированной технике под руководством специалистов.

Можно выделить несколько советов относительно работы с желонкой:

• в песчаный грунт приспособление следует погружать не более чем на 10 см;
• выполняя бурение необходимо подавать в ствол воду, чтобы укрепить стенки шахты;
• чтобы собрать при помощи желонки слишком мокрый песок, стоит использовать специальное долото;
• желонку необходимо поднимать через каждые пройденные полметра, чтобы избежать максимально заполненного корпуса элемента;
• при работе с мягкими типами грунта не всегда есть необходимость в использовании клапана, поскольку чаще всего порода и так скапливается в приспособлении.

Обратную сторону корпуса трубы наглухо заваривают, делают отвод и ставят туда специальный штуцер, который будет использован для отвода шланга. К шлангу присоединяется насос. Следует использовать модель устройства, рассчитанную на работу с загрязненной жидкой средой.

При таком принципе работы все собранные загрязнения будут откачиваться насосом, благодаря чему отпадет необходимость каждый раз поднимать желонку для очистки. Приспособление для очистки с насосом будет достаточно просто приподнимать и погружать обратно для того, чтобы переместить по корпусу жидкость и собранные породы. Подобная оптимизация станет эффективной при сильном загрязнении и заиливании скважины. Для обычной регулярной прочистки использование насоса не является обязательным.

Как пробурить скважину, смотрите в видео ниже.

Клапанные системы для желонки

Схема изготовления желонки для скважины.

Основным назначением клапана является обеспечение попадание содержимого шахты внутрь трубы и блокирование выхода наполнения обратно. Элемент должен плотно прилегать, чтобы захватывались не только плотные массы, но и вода.

В желонках крупного размера устанавливаются плоские клапаны из стального листа с уплотнителем. В небольших инструментах используются шариковые механизмы.

Без затвора можно обойтись при бурении грунта легкой структуры, мягкие пластичные слои останутся в полости трубы.

Изготовление шарового клапана

Система представляет собой сужающуюся полость, отверстие в которой закрыто элементом сферической формы. При сбрасывании желонки шар поднимается вверх, при подъеме — опускается вниз.

Конструкция считается самой надежной, но требует изготовления или подбора шара:

1. Элемент должен перекрывать отверстие, куда поступает грязь. Его сечение составляет около 3/4 диаметра обсадной трубы.
2. Тяжелый вес необходим для быстрого опускания и закрытия клапана.

Однако можно изготовить элемент самостоятельно:

1. Резиновый или пластмассовый мячик разрезается на 2 части.
2. Каждая половина заполняется охотничьей дробью из свинца (или тяжелыми металлическими элементами), смешанной с водостойким клеем.
3. Части склеиваются, стык шлифуется.

После подготовки шарика изготавливается вторая часть клапана. В толстой шайбе из металла вырезается воронкообразная полость. Отверстие должно быть достаточного размера для попадания грунта и закрываться шаром.

Узкая часть вставляется в трубу и приваривается. Шарик забрасывается в трубу, после чего приваривается штопор.

Конструкция лепесткового клапана

Данное затворное устройство является эффективным, но быстро изнашивается. Имеет вид овальной пластины из материала с пружинящими свойствами. Для изготовления используется тонкая сталь, в некоторых случаях — материал на основе высокомолекулярных соединений.

Клапан крепится по центру трубы, его края раскрываются под напором потока грунта. Обеспечивается прохождение в одностороннем направлении. При подъеме створки закрываются.

Для плотного прилегания лепесткового устройства используется уплотнитель из резины или кожи.

Задвижка на пружине является вариантом лепесткового типа затвора, закрытие происходит под действием сильной пружины.

Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

Виды желонок

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Особенности бурения желонкой

Этапы бурения желонкой.

В зависимости от характеристики грунтов порядок выполнения буровых работ с применением желонки может отличаться:

1. Если скважина обустраивается на песке, опускать желонку без обсадной колонны можно на глубину не более 10 см.
2. Бурение с помощью желонки предполагает подачу воды для укрепления стенок шахты.
3. Для эффективной очистки мокрого утрамбованного песка дополнительно применяют специальное долото.
4. При бурении шахты на верхнем водоносном слое используют изделие длиной 2 см с клапаном лепесткового типа, усиленным уплотнителем из кожи.
5. Обсадная труба при подъеме желонки на плывунах должна не только опускаться, но и проворачиваться, для чего необходимы усилия 2-3 человек.
6. На сложных грунтах конструкцию используют при выемке разбитого долотом грунта, при этом конструкцию приподнимают на 10-15 см.

На мягких пластичных почвах порода остается в желонке и при отсутствии клапана, поэтому емкость поднимают на поверхность каждые 0,5-0,7 м. Это выполняется для того, чтобы не повредить конструкцию при подъеме заполненной до верха емкости. Очищают скважину до тех пор, пока в желонку после удара не перестанет набиваться песок и глина.

Если нет сварочного аппарата

Изготовление желонки требует сваривания некоторых деталей из металла. При отсутствии необходимого оборудования можно изготовить клапан из пластиковой бутылки.

Такой способ подходит только для очистки дна:

1. Чуть ниже края трубы (на 1-3 см) сверлятся 2 симметричных отверстия.
2. Их сечение должно соответствовать болту, длина которого чуть больше внешнего размера инструмента.
3. Затвор вырезается из пластика. Меньшая ширина эллипсоидной заготовки равна диаметру трубы. Более широкий край — на 2 см больше.
4. В середине элемента сверлятся 4 отверстия. В них формируются 2 проволочных кольца, с помощью которых пластик крепится к болту. Он должен с легкостью перемещаться в кольцах, чтобы не возникало сложностей при очистке инструмента.

К трубе через проделанные отверстия нужно приделать ручку. Для изготовления используется толстая проволока.

Принцип действия

Следует заметить, что бурение желонкой применяется на песчаном, глинистом и гравийном грунте. Необходимо сделать треногу таким образом, чтобы снаряд поднимался как можно выше.

Суть работы такого механизма заключается в следующем:

• при помощи прочного троса тяжелая желонка поднимается на максимальную высоту;
• трос отпускается, и под своей тяжестью она ударяется об грунт, в результате чего грунт разбивается и через открывшийся клапан попадает в желоб;
• далее снаряд приподнимается, под давлением забившегося грунта клапан закрывается и удерживает его внутри;
• он снова резко бросается об грунт, так повторяется несколько раз до полного забивания трубы;
• после этого труба поднимается на поверхность, и грунт вытряхивается через верхний край;
• дальше все происходит по накатанной схеме.

Таким образом, с каждым ударом конструкция все больше погружается в землю. Данная работа продолжается до достижения нужного водного пласта. В результате чего, происходит бурение новой шахты или чистка готовой скважины желонкой от засорения. Этот способ требует значительных физических усилий, однако он считается результативным и не требует финансовых вложений.
