Утепленный люк на чердак своими руками: чертежи, установка, размеры

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности. У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

  1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
  2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
  3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
  4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

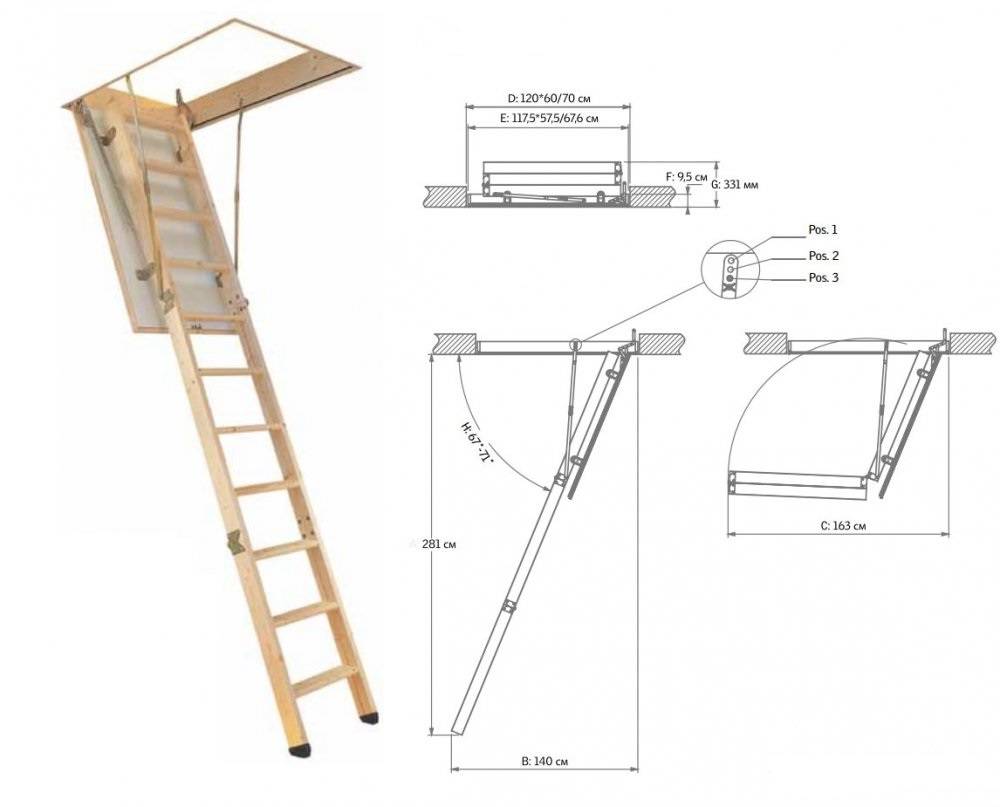

    Чертеж с размерами чердачного люка с лестницей

  5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
  6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

  1. Первоначально вся конструкция поднимается на цокольный этаж.
  2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
  3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
  4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
  5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

    Конструкция для крепления люка

  6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Изоляция люка на чердаке

 Для того чтобы вход на чердак не пропускал холодный воздух из неотапливаемых помещений, его необходимо утеплить.  Для этих целей используют минеральную вату или пенополистирол.

  1. Минеральная вата – экологически чистый материал, который имеет долгий срок службы, малый вес, хорошую паропроницаемость, высокий уровень теплозащиты, отличается стойкостью к плесени и грибкам. Минус – минвата боится влаги, а после намокания ее теплопроводность увеличивается в разы.
  2. Пенополистирол – один из самых легких материалов, простой в монтаже, имеет низкую теплопроводность, высокую стойкость к деформации. Минусы – низкая температура возгорания, плохая звукоизоляция и посредственные показатели паропроницаемости.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:. 1

Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки)

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.


простой чертеж утепления люка (рис.3)


деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Виды чердачных лестниц – устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери. Еще одно преимущество – можно собрать чердачную лестницу своими руками из таких податливых и легких в обработке материалов, как древесина.

Прежде чем перейти непосредственно к вопросу, как сделать лестницу на чердак, надо определиться с типом подъемного механизма. По виду конструкции различают следующие типы чердачных лестниц:

  1. Монолитные:
  2. Складные чердачные лестницы:
    • ножничные;
    • раскладные или рычажные;
    • телескопические или раздвижные лестницы;
    • откидные.
  3. Переносные:
    • стремянки;
    • приставные.

Переносные приставные чердачные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью. Главное достоинство заключается в том, что на изготовление лестницы на чердак своими руками уйдет минимум времени – с задачей справится даже человек без столярных навыков.

Самыми удобными, конечно, являются традиционные монолитные модели – это лучшие чердачные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак, – может просто-напросто не хватить места. Но не стоит переживать. Можно установить складную лестницу на чердак своими руками, которая будет достаточно удобной для подъема и спуска, но при этом займет минимум полезной площади дома.

Если нужно сэкономить место, оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно вам. Действительно, подобрать подходящую раздвижную чердачную лестницу сегодня можно практически любого размера и из любого материала.

Рейтинг лучших гидравлических трубогибов для профильной трубы

Гидравлические ручные сгибатели для профильных труб пользуются особым спросом. Цены на них обычно умеренные, а обращаться с такими станками проще, чем с механическим оборудованием. Нужно прикладывать меньшую силу для формирования изгиба.

АПВ-9 Профессионал

Российский трубогиб подходит для выполнения работ как в домашней мастерской, так и на выезде. Универсальная модель поддерживает три вида гибки, взаимодействует и с круглыми, и с профильными трубами. Приспособление оснащено термически закаленными вальцами сборного типа, позволяющими самостоятельно выставлять размеры проточки, элементы изготовлены из высокопрочной стали.

Гидравлический домкрат трубогиба обладает грузоподъемностью 10 т и справляется с заготовками повышенной твердости. Позволяет работать как с крупными, так и с малыми трубами.

Средняя стоимость профильного трубогиба АПВ-9 составляет 30000 рублей

Metal Master APV-200

Компактный, но мощный гидравлический станок способен изгибать профильные трубы с максимальным диаметром 60/40/2. Вальцы инструмента термически закалены и обладают высоким запасом прочности. Всего предусмотрено два прижимных элемента и один ведущий верхний. Благодаря подшипникам вальцы легко вращаются, боковые могут перемещаться в горизонтальной плоскости, что обеспечивает широкий радиус сгибания.

Важно! Станок для профильных труб можно установить в мастерской, а можно вывозить с собой на объекты. Оборудование легко помещается в багажник

Средняя стоимость гидравлического трубогиба APV-200 начинается от 69000 рублей

Metal Master TGA 40

Гидравлический профильный трубогиб позволяет выполнять деформацию квадратных и круглых труб, а также сгибать арматуру и стальные полосы. Подходит, в том числе для изготовления перил, элементов теплиц и декоративных деталей. Годится как для домашнего, так и для производственного применения, станок используют в строительстве, машиностроении и приборостроении.

Демонстрирует высокую устойчивость к эксплуатационным нагрузкам. Достаточно легок в управлении, подача заготовки производится ручным методом, а гидравлический прижим обеспечивает быструю и точную деформацию. Подходит для обработки профильных труб диаметром до 40 мм.

Купить гидравлический станок TGA 40 можно от 20000 рублей

Установка несущих элементов

Итак, давайте отдельно поговорим о несущих элементах чердачной лестницы. Так, обычно, это косоуры и колонны у деревянных лестниц, или же косоуры плиты у железобетонных лестниц.

Если угол поворота у лестницы больше 360 градусов, когда речь идет уже о круговых лестницах. Таковые были наиболее популярны в средневековое время. В качестве опоры у них уже ставится с центральной стул. Главное преимущество таких лестниц – это компактность, ну вот как подниматься по ним очень комфортно. Особенно, если у человека сами стационарные лестницы отличаются между собой по типу несущих элементов, в качестве которых выступают дети и высыпаться, стойки, большие косоуры.

Проектируем и подготавливаем монтаж чердачной лестницы:

Шаг 1. Первым делом вам нужно определить габариты проема в перекрытии для будущей лестницы и само расстояние между чердачным перекрытием и полом жилого помещения. Это поможет точно просчитать количество ступенек.
Шаг 2. Далее продумайте, какой будет угол закручивания винтовой лестницы. По правилам, при прохождении полного круга по такой лестнице вы должны закончить движение в той же точке горизонтали, откуда вы его начинали
Обратите внимание, что если лестница на чердак будет установлена по середине помещения, тогда все просчитать будет несложно, но если вы собираетесь поставить ее в углу – посмотрите, чтобы при выходе из лестницы вы не уткнулись носом в стену

Также важно, чтобы вы, поднимаясь по лестнице, не ударялись головой о конструкции чердака.
Шаг 3
Рассчитать нужное количество ступенек вам будет несложно. Для этого разделите высоту жилого этажа на количество подъемов и посмотрите, какие получаются параметры высоты и ширины ступени, насколько те соответствует нормам

Ведь вам должно быть удобно подниматься и спускаться по такой лестнице, как и вашим всем домашним. Поэтому отклонение от нормы может быть только не большим.

В случае, если у вас не получается спроектировать целое количество ступенек, придется либо сделать пол повыше, либо изменить высоту самой первой ступеньки. И последний способ – это сделать какую-то ступеньку более широкой, что никак не скажется на удобстве. Ведь винтовой лестницы ступеньки забегают друг на друга и просто одна из них просто более глубоко забежит внутрь под верхнюю.

Высота комнаты прямо под чердакам должна быть от 2 до 3 метров. Только так можно будет поставить лестницу с комфортным углом наклона (а это – 45°). Обычно готовые лестничные конструкции имеют от 10 до 15 ступенек, и высота между ними составляет 18 и 15 метров. По сути, это как раз между двумя и тремя метрами в разложенном состоянии.

От чего зависит стоимость покупных люков на чердак

Ценовой диапазон люков для чердака очень широкий и зависит от целого ряда факторов:

  1. Размеры и используемый материал. Чем больше люк, тем выше его цена.
  2. Тип конструкции также оказывает влияние на стоимость (в продаже доступны секционные и раздвижные модели, первые стоят дороже).
  3. Высота лестницы и ее угол наклона. В данном случае цена зависит от количества ступеней и угла расположения конструкции в целом. Можно сделать короткую крутую лестницу, но она будет неудобной. Высокая конструкция является более практичной в эксплуатации, правда, стоит дороже.
  4. Сложность установки. Самостоятельно теоретически установить чердачный люк вы можете, но лучше делать это с помощником. Если решите приглашать специалистов, цены дополнительно возрастут.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь. Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Вопросы самостоятельного изготовления

Как сделать простейшую наружную дверь на холодный чердак мы рассматривать не будем. Для тех, кто интересуется, ниже дан эскиз такого люка.

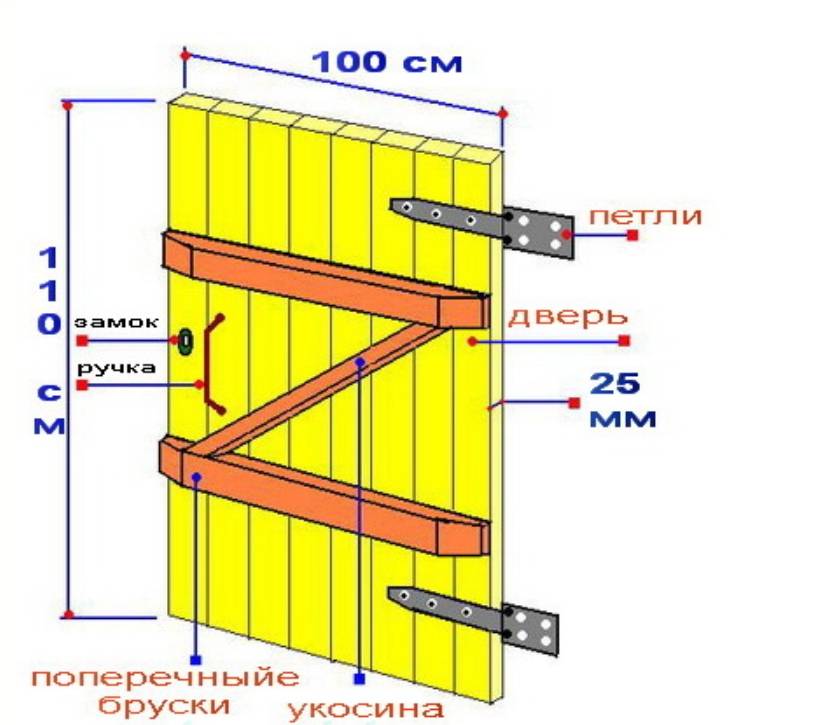

Чертеж наружных дверей на холодный чердак для бокового фронтона

Мы же с вами разберем пошаговую инструкцию создания деревянной двери и вариант врезки готового пластикового или металлического люка.

Как сделать утепленную чердачную дверь

Размеры люка напрямую зависят от того какая лестница на чердак будет устанавливаться:

  1. Под приставные модели обычно монтируют небольшой лаз.
  2. Под стационарные модели ширина дверей подбирается по ширине лестницы.

При расчете длины отталкиваться нужно от угла наклона лестницы. Принцип прост, расстояние по вертикали от края проема до ступеней должно быть не менее 180 см. Так чтобы взрослый человек при подъеме не нагибался и не цеплялся за проем головой.

Зачастую длина проемов под стационарные лестницы начинается от 120 см

Любой проем вначале нужно окультурить:

  • Проем сделанный в перекрытии по балкам уже имеет ровный периметр, там дверной короб можно прикручивать непосредственно к балкам и поперечинам.
  • Для проема, прорезанного в железобетонном перекрытии, нужно будет сделать деревянный короб из доски толщиной от 30 мм. К ж/б плите конструкция крепится анкерами, после чего периметр герметизируется монтажной пеной с коэффициентом расширения не более 60 единиц.

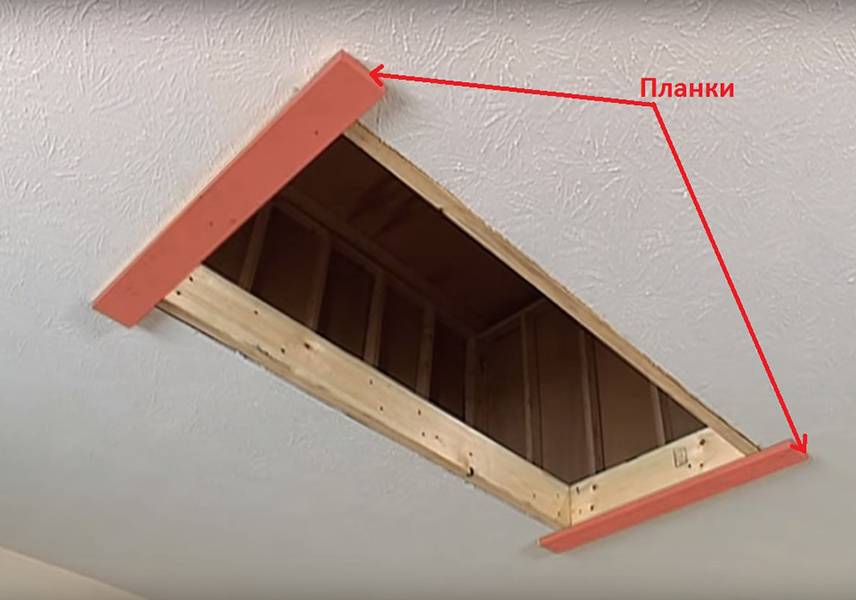

Чтобы короб стал четко по срезу потолка, при установке монтируются временные планки

Чтобы обеспечить дверям герметичное прилегание, нам нужен короб с четвертью (паз под дверное полотно).

Есть 2 варианта обустройства такого короба:

  1. Вариант. Те, у кого дома есть фрезер или эелектрорубанок могут выбрать паз в брусках и сделать из них короб или заказать такие бруски отдельно. Сразу же под паз в коробе нарезаются бруски для рамы дверного полотна.

Чтобы самому выбрать четверть, необходим фрезер или электрорубанок

  1. Вариант. Можно поступить проще, прикрутить внутрь короба планки, которые будут обеспечивать плотное прилегание дверного полотна.

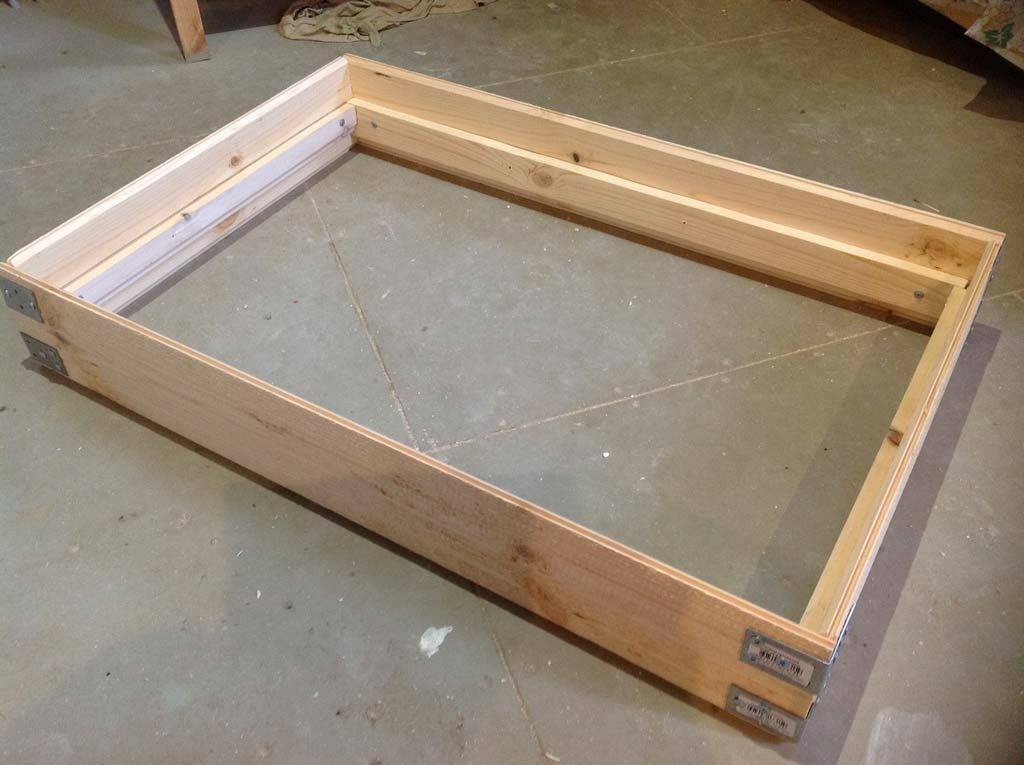

Сборный короб с четвертью не требует применения дорогостоящего инструмента

Теперь собирается утепленное дверное полотно:

  • Для этого нам понадобится 2 листа ОСП или фанеры и брусок 30х40 мм под раму.

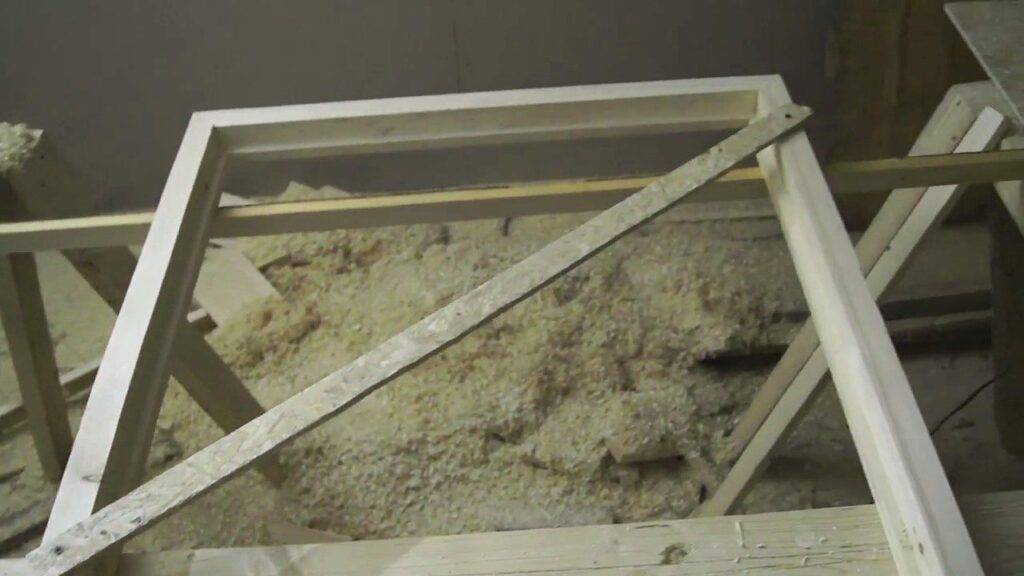

  • По инструкции нужно сначала сбить раму из брусков, а потом прикрутить ее к листу ОСП, но мне было удобней сразу прикрутить бруски к листу, без предварительной сборки рамы.

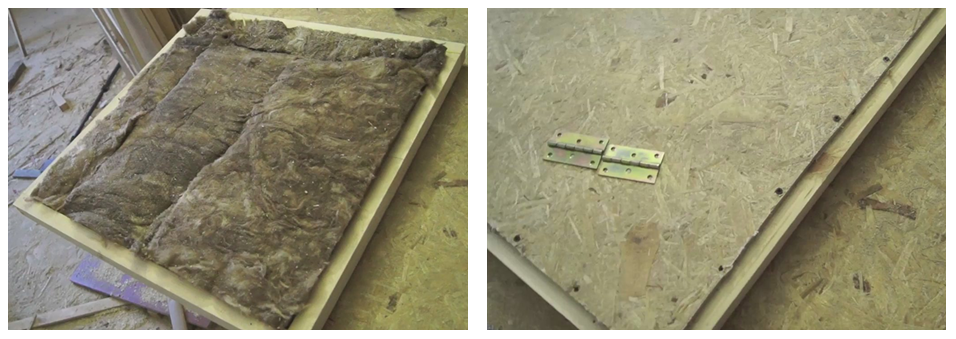

  • Дальше закладываем внутрь дверного полотна утеплитель, к примеру, базальтовую вату и прикручиваем сверху второй лист ОСП.

Чердачная дверь обязательно утепляется

Проще всего прикрутить такой люк на обычные дверные петли, но гораздо лучше, надежней и удобней будут скрытые выдвижные навесы.

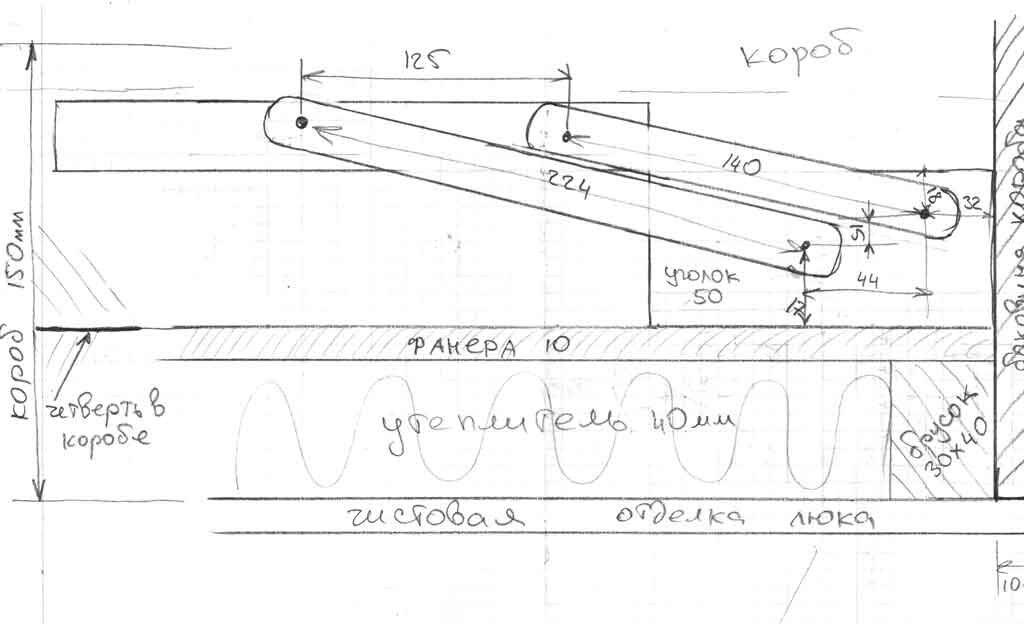

Для тех, кому интересно, ниже есть эскизы таких навесов, а на видео в этой статье показано как работают такие навесы.

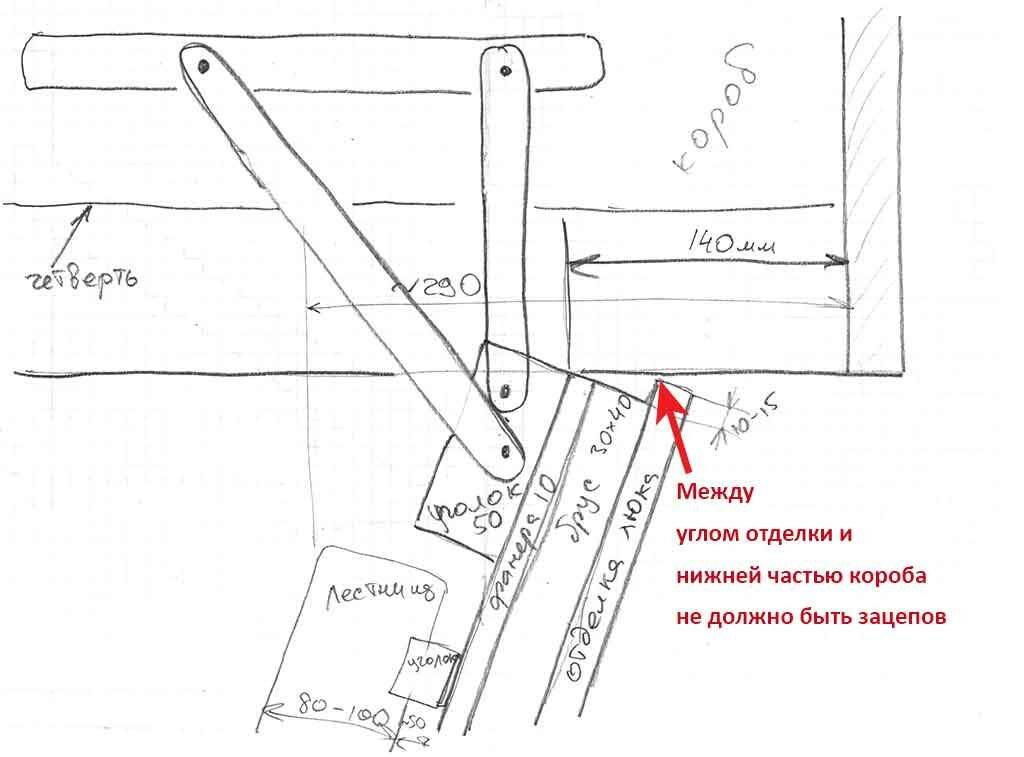

Эскиз самодельного выдвижного навесаПринцип действия самодельного выдвижного навеса

Как врезать готовую чердачную дверь в проем

Речь идет о пластиковом или металлическом люке:

Пластиковый люк вы по своим размерам заказываете в ближайшей фирме, которая делает пластиковые окна люк без функции проветривания. Внутрь вместо стеклопакета лучше поставить сэндвич-панель.

Откосы под пластиковую дверь лучше брать при заказе изделия

Металлические утепленные люки обычно покупаются готовые, хотя есть фирмы, где можно заказать конструкцию по индивидуальным размерам, правда металл обходится на порядок дороже пластика.

Сам монтаж мы рассмотрим на примере пластиковых дверей на чердак.

Готовые люки со встроенными лестницами врезаются так же, как пластиковые

Порядок действий:

ЗАЗОРПри снятии размеров для люка, имейте в виду, что между рамой и проемом должен остаться зазор порядка 10 мм.
РАМАКогда ваш люк будет готов, на клиньях фиксируете раму в проеме и снимаете с нее дверцу.
КРЕПЛЕНИЕНасквозь, через раму просверливаете в перекрытии отверстия под анкера. Если перекрытие деревянное, то отверстия сверлятся только в раме, потому как она будет прикручиваться саморезами.
ДВЕРЬФиксируете раму анкерами или саморезами, после чего вынимаете клинья и вставляете на место двери.
ПЕНАЗазор между дверной рамой и проемом заливается монтажной пеной.
ОТКОСЫДальше вам останется срезать пену, когда она застынет и обустроить откосы по периметру.

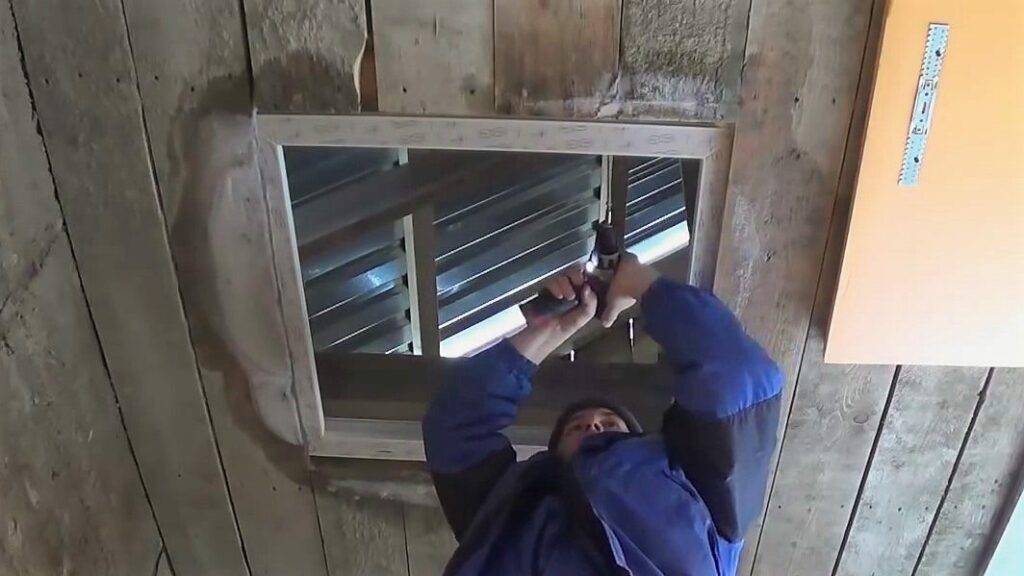

Сверлить нужно аккуратно, чтобы не было перекосов

Выбор утеплителя для люка на чердак

В первую очередь, нужно определиться, чем утеплять люк на чердак. Поскольку крышку люка нужно будет периодически поднимать и даже закреплять вертикально, любые виды сыпучих утеплителей не подходят. Остается теплоизоляция, которая выпускается в рулонах и плитах:

  1. Минеральная вата — классический утеплитель, который отлично препятствует потерям тепла, не распространяет огонь, устойчив к поражению насекомыми, грызунами и грибком, неплохо подавляет шумы и очень прост в монтаже. Минватой часто утепляют чердачное перекрытие, поэтому логично использовать ее же для того, чтобы сделать теплый люк на чердак. Но только если толщина перекрытия позволяет — несмотря на относительно низкий коэффициент теплопередачи, для хорошего эффекта минеральную вату нужно укладывать толстым слоем.
  2. Пенопласт — очень дешевый и довольно эффективный утеплитель. Но для утепления люка на чердак его лучше не использовать, поскольку материал хрупкий, легко воспламеняется и выделяет токсичные соединения при нагреве.
  3. Экструдированный пенополистирол (XPS) — очень эффективный и недорогой утеплитель. Это родственник пенопласта, но он намного безопаснее с точки зрения стойкости к огню, хотя все равно может выделять токсичные вещества при нагреве до высоких температур. Хорошо подходит для того, чтобы утеплить люк на холодный чердак, поскольку это прочный, легкий, элементарный в монтаже материал, который укладывается сравнительно тонким слоем.
  4. Плиты из жесткого пенополиуретана (PIR) — лучший утеплитель для люка на чердак. Он огнестойкий, легкий, долговечный и препятствует потере тепла даже лучше, чем XPS-плиты. Но стоят PIR-плиты дорого, поэтому не всем этот вариант подходит.
  5. Фольгированный утеплитель — теплоизоляционный материал, который с одной стороны покрыт отражающим материалом. Это может быть как вспененный полиэтилен, так и та же минеральная вата или пенополиуретановые плиты. Слой фольги повышает эффективность утепления за счет отражения инфракрасных лучей внутрь помещения. Поэтому лучше всего он подходит для утепления люка в бане, сауне и других помещениях с высокой температурой.

При выборе утеплителя учитывайте, что минеральную вату и все подобные материалы необходимо очень тщательно защищать от намокания, поскольку они легко вбирают влагу, при этом теряя значительную часть своих теплоизолирующих свойств. Пенопласт, экструдированный пенополистирол и полиуретановые плиты, напротив, влагостойкие, поэтому их в некоторых случаях можно монтировать вовсе без паробарьера и гидроизоляции.

Основные разновидности люков

На первый взгляд кажется, что люк является самым простым элементом всей конструкции, но это вовсе не так. Существует несколько типов люков:

  1. Горизонтальный. Это стандартная деталь, устанавливаемая в потолок. Такие люки зачастую монтируются для самодельных чердачных лестниц.
  2. Вертикальный. Более удобное решение, но с его устройством придется немного повозиться.
  3. Мансардный. Такой чердачный люк с лестницей, выполняя основную функцию, является также выходом на поверхность крыши. Это очень удобное решение, но конструкция очень непростая, поэтому подобную конструкцию лучше заказать у профессионалов.
  4. Ревизионный. Такой люк больше предназначен для проверки состояния чердака. Он устанавливается в тех ситуациях, когда в помещении очень мало места, а проверять его нужно постоянно.

Цвет и габариты изделий практически везде идентичны. Однако можно сделать любую модель, если сделать индивидуальный заказ. Крышка может быть монолитной или состоять из пары частей. Сборная конструкция очень удобна если есть широкий проем, так как не нужно будет поднимать всю крышку, а достаточно откинуть половину.

Основные моменты

Обустройство люка обойдется сравнительно недорого. Если же чердак будет использоваться нечасто, то люка с приставной лестницей будет вполне достаточно для обеспечения свободного доступа к чердаку.

Конец дела лучше его начала, поэтому перед тем, как приступать к рабочему процессу, было бы разумно продумать все возможные нюансы и сложности на пути к достижению цели, в нашем случае изготовления люка

Так, важно учесть уклон крыши, а также расположение бетонных плит или деревянных балок в перекрытии. В конечном счете люк должен быть максимально функциональным

Лестница не должна загораживать пространство помещения, тем самым мешая свободному передвижению.

Горизонтальный люк

Перед тем как сделать люк, важно составить чертежи. В них учитываются следующие замеры:

  1. Толщина перекрытия.
  2. Размеры проема.
  3. Размеры крышки.

Кто-то решает нарисовать схему/чертеж люка от руки, а кто-то составляет чертеж в формате DWG

Тут уж как душа пожелает, важно только чтобы в процессе зарисовки схемы или составления чертежа были учтены параметры и размеры люка

Требования к конструкции люка

Перед тем как сделать люк на чердак своими руками, важно запомнить несколько ключевых правил:

  • Конструкция должна быть прочной и надёжной.
  • Монтаж должен быть удобным.
  • Конструкция должна быть безопасной.
  • Конструкция должна предусматривать возможность утепления.
  • Перед началом работ нужно определиться с типом люка и его дизайном.

Также нужно помнить, что доступ к люку должен быть довольно свободным. Нужно учесть безопасность самих работ и окончательного результата. Для обеспечения безопасности и надёжности лучше всего перед началом работ составить чертёж конструкции. Необходимо также предусмотреть укрепления проёма. Для этого используются доски, а если потолочное перекрытие бетонное, то и металлические уголки. Если конструкция подразумевает выдвижную лестницу, то свободное место под ней обязательно должно быть.

Чердачный люк: виды, проектирование, примеры обустройства

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.
