Применение пенополистирола для теплых полов

Как закрепить строительный материал?

При монтаже теплых полов, специалисты рекомендуют использовать несколько способов крепления:

• чаще всего используется именно арматурная сетка. Такой метод крепления пенополистирола подходит больше для водяной системы, но можно использовать при прокладке электрического кабеля. Там где присутствуют изгибы нагревательных элементов, достаточно будет 2 стяжки, в некоторых местах используется максимально три стяжки.  Метод считается самым легким. Конечно, надо учесть, что сам по себе процесс  трудоемкий, но в Москве достаточно специалистов, которые легко справятся со всеми поставленными задачами;
• произвести крепление материала можно и при помощи пластиковых направляющих, которые укладываются на пенополистирол, но только в том случае, если он имеет гладкую поверхность. Такие крепежи могут отличаться своими размерами, а крепятся они, если их вставлять один в один. Такой монтаж можно выполнить достаточно быстро, при этом фиксация будет надежной. Единственный минус в том, что тяжело произвести разметку, так как нет сетки;
• чаще всего используются плиты с бобышками, такой строительный материал сам по себе сможет решить вопрос с крепежами, потому что бобышки и есть фиксаторами. Естественно, такие плиты будут стоить дороже, чем другой похожий материал, но и качество у него высокое.

Пенополистирол такой материал, с которым сможет работать даже новичок. Достаточно только выбрать весь необходимый материал для утепления полов и самостоятельно произвести все работы, в противном же случае, можно пригласить специалистов.

Ведущие производители и средняя стоимость

Несмотря на большой ассортимент, свое внимание советуем обращать на известных (читай: проверенных) изготовителей, которые уже успели отлично зарекомендовать себя на рынке. Рассмотрим самые популярные модели

Oventrop

Немецкая компания, занимающаяся производством пенополистирольных матов. Ниже представлены самые распространенные модели.

1. NP-35 – маты с «бобышками», обладающие отменными звуко- и термоизоляционными качествами. Одна их сторона покрыта полистирольной пленкой. Используются не только с обычной стяжкой, но и с полами наливного типа. Средняя стоимость – порядка 950 рублей.
2. WLG-045 – плиты рулонного типа, покрытые полипропиленовой пленкой. Применимы для труб диаметром в 1,4 и 1,6 сантиметра, а также для укладочного шага в пределах 5-30 сантиметров. Площадь одного рулона – 10 м.кв., примерная стоимость – 5000-5700 рублей.
3. Изделия марки NP не имеют термоизоляции и обойдутся примерно в 665 рублей.

«Энергофлекс»

Отечественная компания, производящая качественную продукцию. Рассмотрим популярные модели.

1. «Энергофлекс ТП». Фольгированные пенополистирольные плиты, на поверхность которых нанесена координатная сетка с шагом в 50 миллиметров. Размеры: 2,5х100х500 сантиметров, среднерыночная цена – до 250 рублей.
2. «Пенополистирольная плита». Имеет двухсантиметровые «бобышки», позволяющими укладывать трубы без дополнительных креплений. Есть самоцентрирующиеся замки, нанесена разметка. Укладывается с шагом в 5 сантиметров и рассчитана на трубы диаметром в 1,6-1,8 сантиметра. Цена – до 680 рублей.
3. «Энергофлекс Супер ТП». Рулонные маты для теплого водяного пола. Фольгированы, нанесена координационная сетка с шагом в 5 сантиметров. Размеры: 0,5х120х150 сантиметров. Стоят порядка 250 рублей.

REHAU

Известная компания из Германии, которая также производит пенополистирольные утепляющие плиты. Продукция оснащена фиксаторами для крепления трубопровода, имеет звуко- и термоизоляционный слой, выполненный из пенополистирола. Толщина составляет 3 сантиметра. Среднерыночная стоимость – 725 рублей.

Как выбрать правильную модель? В первую очередь, учитывается диаметр труб, а также толщина изоляционных слоев. Если поверх теплого пола будет укладываться керамическая плитка, то плиты должны быть тонкими. К слову, именно керамическую плитку считают идеальным материалом для покрытия греющего водяного пола, поскольку она долговечна, отлично проводит тепло, устойчива к температурным перепадам и механическим нагрузкам.

Что такое плиты пенополистирола

Под понятием «пенополистирол» подразумевается материал, изготовленный путем вспенивания полистирола. Плиты из него – окончательный продукт для теплоизоляции.

Основными достоинствами пенополистирола является его небольшая толщина, легкий вес, простота монтажа и доступная стоимость.

Важно! При устройстве теплых полов с применением плит необходимо учитывать нагрузку и правильно ее распределять!

Преимущества, которыми обладает пенополистирол для теплого пола можно отнести:

1. Высокие показатели по сохранению тепла. Его коэффициент теплопроводности намного ниже, нежели у пенопласта, что позволяет уложить плиты меньшей толщины.
2. Хорошие показатели по механической прочности дают возможность его применения в качестве конструкционного элемента для нагруженных конструкций, укрепляющего слоя и подстеляющего.
3. Термоустойчивость пенополистирола дает возможность его использования вне зависимости от температур.
4. Плиты пенополистирола легко переносят воздействие химических реагентов и неблагоприятное окружение внешней среды.
5. При изготовлении плит могут применяться формы, которые образуют так называемые бобышки, служащие выступами для прокладки между ними греющего элемента (трубки), диаметр которого может быть от 16 мм до 18 мм.
6. Наличие боковых замков позволяет сформировать щиты из плит без «прогалин», что в свою очередь обеспечивает достаточное сцепление и избежать швов, дающих термическую акустику.
7. Отменные показатели по звукоизоляции.
8. Экологически нейтральный, и не представляет угрозы для человеческого организма.
9. Абсолютно стоек к микроорганизмам и грибкам. Его синтетическая основа – надежный барьер к гнилостным процессам, которые могут возникать на других материалах теплоизоляционных материалах во время эксплуатации.
10. Влагоустойчивость – основное достоинство материала. Даже при постоянных попаданиях влаги на плиты, он не будут деформироваться.
11. Теплый пол, уложенный на плиты из пенополистирола, не будет вызывать вредных испарений от нагрева материала, так его гранулы, это углерод и водород.
12. Показатели по пароизоляции обеспечивают воздушные капсулы в составе пенополистирола. Они, как правило, практически закрыты и не проницаемы. Поэтому через материал не может проходить ни воздух, ни пар. Это замечательный пароизоляционный барьер, который не может накапливать внутри себя влагу.

Данные преимущества материала стали отправной точкой для устройства полов, в том числе и теплых.

Преимущества и недостатки пенополистирола

Пенополистирол имеет свои плюсы и минусы, поэтому прежде чем делать выбор в пользу этого утеплителя, нужно знать его достоинства и недостатки. К преимуществам можно отнести высокие шумоподавляющие свойства, а также стойкость. Он не пропускает воду, не гниет и не подвергается грибкам.

Прослужить полистирол может очень долго, а в сравнении с другими утеплителями для теплых полов он считается бюджетным вариантом. Испортиться он способен только при критических температурах, которые бывают редко. Но его технические свойства имеют свои особенности.

Некоторые разновидности ППС могут возгораться, но пенополистирол для теплого пола экструдированный, а ему огонь не страшен. Наибольшую опасность для материала представляют механические повреждения плит. Но если укладывать экструдированный пенополистирол под теплый пол, он будет в безопасности. Рекомендуется производить укладку тепловой изоляции под стяжку, тогда в помещении будет лучше сохраняться тепло.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке.

Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т. к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется.

После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.

Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки

Параметры выбора утеплителя, на что обращаем внимание

При покупке покрытия для тёплого пола с пенополистирола, следует брать во внимание такие показатели, как: качество и разновидность. Первоначально, качество пенополистирольных плит для тёплых полов определяется по их внешнему виду

Следует учитывать такие моменты:

Первоначально, качество пенополистирольных плит для тёплых полов определяется по их внешнему виду. Следует учитывать такие моменты:

1. Цвет — должен быть ярким и равномерным, что свидетельствует о соблюдении технологического процесса. Чаще продаются синего или оранжевого оттенка. Сама цветовая гамма на характеристики продукта не влияет.
2. Запах — недопустимо наличие резкого запаха, небольшой лёгкий специфический может быть.
3. Форма — чёткая геометрическая, а края ровные и не крошатся.
4. Гранулы — одного размера без пустот.
5. Поверхность — ровная, в противном случае теплоизоляционные качества будут снижены.

Как выбрать утеплитель для пола

При выборе теплоизолирующего материала рекомендуется учитывать тип пола (бетонный или деревянный), вид (их насчитывается более 10-ти), климатические условия в регионе и простоту монтажа. Чем лучше утеплить поля в доме, тем теплее в нем будет.

Вид

Самые популярные – минеральные напольные утеплители – каменная и шлаковата, стекловолокно. Их плюс – дешевизна, минус – выделение, пусть и в небольших количествах, химических веществ. Минеральные варианты актуальны в помещениях, где нет большого скопления влаги и в комнатах с невысокими потолками.

Второй вид утеплителей для пола – древесно-стружечные: ДСП и ДВП. Для их изготовления используются спрессованные древесные отходы. Преимущества этого утеплителя – хорошие тепло- и звукоизоляционные свойства, высокая прочность, недостаток – содержание вредных смол. Он актуален для монтажа на сухой чистой поверхности из бетона.

Последний вид теплоизолирующих материалов – полимеры. Речь идет о пенополиуретане, пенополистироле, пенопласте. Их выбирают из-за доступной стоимости и простоты укладки, а не любят в силу пожароопасности. Этот вариант подходит для монтажа под стяжку.

Форма

Напольный утеплитель продается в виде рулона и плиты. Однозначно, проще работать с твердыми формами. Они быстрее укладываются, но и оставляют больше отходов. Их рекомендуется выбирать для утепления, в том числе, вертикальных и наклонных поверхностей. При необходимости, этот материал легче нарезать. Рулонный же утеплитель стоит дешевле.

Толщина

Если утеплитель водяного пола, бетонного или деревянного будет уложен тонким слоем, то даже при высокой плотности он не сможет обеспечить достаточной теплоизоляции. С другой стороны, слишком толстый материал украдет у помещения высоту. Это оправдано лишь в жилых комнатах на первом этаже, расположенных над подвалом, а также в домах на свайном фундаменте и на чердаках. Если же он тоньше, то может применяться для отделки межэтажных перекрытий, служа преимущественно как звукоизолятор.

При утеплении деревянных полов в частном доме или на даче материал не должен быть меньше 200 мм, а в многоквартирных зданиях – 100 мм. Бетонную поверхность отделывают как минимум 50-100 миллиметровыми листами или рулонами. Вне зависимости от климатических условий и типа материала, минимальная рекомендуемая толщина для всех видов полов составляет 50 мм.

Лучшие утеплители для стен

Аналоги пенополистирола

Существует ряд материалов, которые так же можно применять в качестве теплоизоляции, но по своим характеристикам они значительно уступаю пенополистиролу.

К ним относятся:

1. Пробковая плита — имеет высокую стоимость.
2. Минеральная вата — плохо переносит влагу, не подходит при монтаже по грунту, и противопоказана при обустройстве водяного тёплого пола.
3. Вспененный полиэтилен — тяжесть стяжки приводит к значительному уменьшению его толщины.
4. Пенопласт — для тёплых полов менее подходящий материал, так как имеет хрупкую структуру и недостаточную жёсткость. Он может использоваться в тёплых системах, но при отсутствии нагрузки.

Характеристики и плюсы пенополистирола

Пенополистирол лучше других теплоизоляционных изделий, так как с его применением получается жёсткая и прочная поверхность. Он схож с пенопластом, но обладает более плотной структурой с ячейками меньшего размера.

Основные положительные свойства пенополистирола:

• утеплитель имеет высокую влагостойкость и способность не пропускать пары, что даёт возможность сохранять теплопроводимость на необходимом уровне, даже при действии на изделие влаги;
• обеспечивает отличную шумоизоляцию, что является важным условием при установке тёплых систем;
• экологичен, и не опасен для человека;
• утеплитель препятствует развитию грибка и плесени;
• устойчив к химикатам;
• сохраняет эксплуатационные свойства при максимальных температурах, от — 50 до + 85 градусов;
• имеет небольшой вес, что позволяет применять его без риска утяжеления конструкции;
• прост в работе: укладка, подрезка, обработка, поэтому все процедуры можно делать самостоятельно;
• укладывается на любое основание, так как его поверхность гладкая;
• пониженный уровень теплопроводности, за счёт пузырьковой структуры;
• обладает гидроизоляционным свойством, так как устойчив к влаге.

Следует отдельно сказать о безопасности материала — он не горит и даже имеет способность к самозатуханию. Но есть и минус утеплителя — выделение токсичных веществ при тлении.

Рекомендации к установке

Прежде чем приступать к монтажным работам, нужно определиться с толщиной теплоизоляционного слоя. Учитывайте, что в частном доме понадобится больший слой изоляции (от 1 до 3 см), нежели чем в квартирах, которые отапливаются. Для квартир рекомендованная толщина до 1 см.

Не забывайте укладывать влагоизолирующие слои, во избежание скопления жидкости в слоях теплого пола.

Пенопласт как вид теплоизоляции — это отличный бюджетный вариант для установки в любых типах домов, сочетающий в себе приемлемые цены и хорошие изоляционные качества. Не забывайте о правилах выбора и методах установки материала, это значительно упростит вам задачу.

Немного истории ↑

Представьте себе — такой, казалось бы, современный материал, как экструдированный (или экструзионный, можно встретить разные наименования) пенополистирол (классическая аббревиатура — XPS, ППС) появился свыше 70 лет тому назад. Тем удивительнее кажется факт, что использоваться широко он начал лишь в последние десятилетия. В основном, конечно же, его используют для устройства эффективной теплоизоляции. С помощью пенополистирольных плит успешно утепляются фасады, перекрытия, стены, крыши. Неудивительно, что и полы тоже чаще всего утепляются с помощью экструдированного пенополистирола — «дешево и сердито!», как говорят в народе.

Что такое пенополистирол

Пенополистирол является вспененным полимерным веществом. Производится вспениванием массы при помощи добавления в неё низкокипящей жидкости. Вследствие чего, образуются гранулы с водонепроницаемой оболочкой.

Затем, на них воздействуют горячим паром, что приводит к их увеличению до 30 раз. Гранулы, соединяясь между собой, образуют пенополистирольные плиты, имеющие высокую плотность. Это изделие уникально, так как, несмотря на свою лёгкость и воздушность, способно противостоять давлению и сжатию.

Немецким учёным удалось получить данный материал в 20 века, в результате синтеза стирола — химического вещества, которое было выделено при нагреве смолы Стиракс.

Выполнение бетонной стяжки

Перед заливкой стяжки предварительно нужно будет установить направляющие планки – маяки. Наиболее простой способ предложен на видео

Чтобы не морочить голову с настройкой каждой гибкой и неустойчивой планки, можно использовать в качестве направляющего маяка обычную профилированную трубу квадратного сечения 25х25 мм и обрезки арматурных прутков.

Первоначально забиваем по лазерному уровню необходимое количество прутков в утеплитель. Болгаркой отрезаем излишки, одеваем пластиковый грибок и крепим на него квадратную трубу маяка. Работы на 5 минут, если выставлять маяки под стяжку на пенопласте традиционным способом, то времени уйдет в три раза больше.

Для заливки стяжки используем обычную бетонную смесь, но воды льем на 20% меньше. Получается достаточно вязкая смесь, которую легко выкладывать на пенопласт и уплотнять трамбовкой и шпателем. В пространство между маяками выкладываем бетона чуть больше, с горкой, после предварительного выравнивания смачиваем поверхность водой и аккуратно вытягиваем горизонт стяжки правилом. Получается гладкая, идеально ровная поверхность.

Через полчаса, не позже, профилированную трубу маяка необходимо вытащить из стяжки и установить на новый участок пола. Полностью залитую стяжку закрываем на сутки наглухо от сквозняков и тепла. Через сутки следы от маяков заделываем раствором и зачищаем. Еще как минимум две недели стяжка должна набирать прочность, на 20-й день можно выполнять чистовую зачистку под укладку ламината или теплого пола.

Монтаж пенопласта

Укладка должна быть плотной, а швы соседних плит необходимо располагать асимметрично. Любые щели между соседними участками замазываются мастикой или шпатлевкой

Очень важно добиться герметичности основания, чтобы устранить риск потерь тепла и промерзания перекрытия

Между стеной и слоем утеплителя необходимо создать шов, покрыв его специальной лентой. Особенность этой части конструкции в том, что она защищает слой от усадки строения. Как только утепление завершено плиты пенопласта дополнительно закрепляются дюбелями. Делается это для того, чтобы сделать слой абсолютно неподвижным и закрепить его максимально надежным способом.

Почему экструдированный пенополистирол? В чем отличия?

Более полувека назад американские ученые разработали экструдированный пенополистирол, который имеет некоторые отличия от вспененного. Для начала стоит разобраться как его вообще производят.

Синтетический полистирол начинает свое превращение путем введения в него низкокипящей составляющей. При кипении получаются наполненные газом гранулы, обладающие свойством отторжения воды. Затем продукт проходит нагрев паром, чтобы гранулы увеличились в размере, и после этого гранулы спекают и формируют плиты, состоящие из множества прочных ячеек. Для спекания применяют различные способы: при помощи суспензий, прессов, автоклавов, экструдеров.

Особенно стал популярен экструдированный пенополистирол, как материал, обладающий рядом неоспоримых достоинств:

Пенополистирол, полученный путем экструзии, менее пластичен и более хрупок

Поэтому его применение ограничивается определенным назначением.
Коэффициент теплопроводности достаточно высок, что очень важно для теплоизоляционных качеств, поэтому этот материал может производиться меньшей толщиной. Но при этом обеспечивать необходимую степень тепла, а главное уменьшить затраты на его приобретение.
В пенополистирол, полученный путем экструзии, могут вводятся специальные составляющие, предотвращающие воспламенение и прямое горение материала, что достаточно важно при устройстве теплых полов, когда может произойти замыкание или перегрев оборудования.
Показатели по химической инертности, стойкости к гниению и возникновению микроорганизмов достаточно высокие, и мало чем отличаются от вспененного пенополистирола.

Способы монтажа

Пенополистирол прослужит не менее 50 лет при правильной фиксации. Обогревательные элементы устанавливают разными методами. Разберем наиболее подходящие способы для работы со вспененной подложкой.

Арматурная сетка

Арматура выполняет функцию основания, а не укрепляющей детали. Конструкцию раскладывают на слой пенополистирола, сверху устанавливают отводы. Водяные трубы или электрический кабель фиксируют к сетке пластиковыми стяжками. На участках изгиба достаточно двух стяжек, на повороте – трех.

Арматурный способ – простой, понятный вариант установки элементов к теплому полу. Процедура очень трудоемкая. При неловком движении можно легко повредить нагревательные детали о сетку. КПД конструкции снижают пустоты между трубами и основанием.

Способы крепленияИсточник pol-exp.com

Чтобы нейтрализовать недостатки, вместо стяжек используют пластиковые крепежи. Установку на арматуру проводят при помощи клипс. Держатели приподнимают обогревательные детали над подложкой, что увеличивает теплоотдачу сооружения.

Сетка становится дополнительным укрепляющим слоем. Внутри теплого пола нет воздушных пустот, а укладка труб проста и понятна. Во время работ меньше шансов повредить обогревательное оборудование. Единственный недостаток – высокая стоимость клипс. Крепежи стоят на порядок выше, чем полимерные стяжки.

Пластиковые направляющие

Метод используют для пенополистирола с ровной поверхностью. Специальные конструкции выпускают в разной длине. Детали вставляют одна в другую, фиксируют застежками. Перед монтажом определяют схему расположения труб. Отопительные элементы прикрепляют пластиковыми П-образными скобами, которые монтируют во вспененный материал.

Метод с направляющими – простая в исполнении технология. Способ идеально подходит для укладки труб из сшитого ПЭ (РЕ-Х). Детали теплого пола надежно фиксируют к поверхности пенополистирола. Вместо пластика крепежи можно сделать из деревянных реек. К недостаткам относят обязательную разметку, наличие схемы и отсутствие армирующей сетки.

Метод монтажа теплого полаИсточник pol-exp.com

Липучки

Трубы обматывают лентой, покрытой клеевым слоем. Липкие детали приклеивают к вспененной подложке. Технология проста в использовании. Обогревающие элементы легко установить. Конструкцию не нужно укреплять или фиксировать дополнительными крепежами.

Метод применяют только при наличии разметки. Схематическое изображение расположения облегчает монтаж. Трубы могут сдвинуться при активной ходьбе по теплому полу, поэтому не советуют устанавливать в детской.

Вариант крепленияИсточник пурмо.москва

Такер

По принципу действия инструмент напоминает степлер. Устройство предназначено для крепления труб и электрического кабеля к пенополистиролу. В качестве крепежей используют якорные скобы. Конструкция состоит из штанги, внутри которой расположили фиксирующие детали.

Во время работы оператор не наклоняется и не прилагает усилий. У исполнителей с опытом увеличивается скорость монтажа. Высокая стоимость оборудования и расходников – единственный недостаток метода. В среднем, цена качественного аппарата варьируется в пределах 15 тысяч рублей.

Инструмент такер для теплого полаИсточник superdom.ua

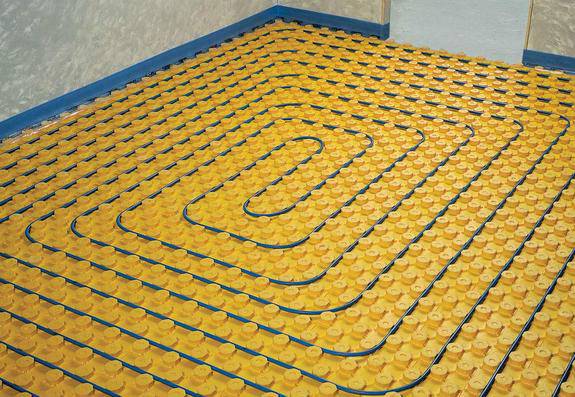

Плиты с фиксацией

Бобышки в пенополистироле выполняют функцию направляющих. Отопительные детали располагают на поверхности любым удобным рисунком. Для дополнительной фиксации используют скобы-якоря. Профильные маты облегчают и ускоряют процесс монтажа.

В усовершенствованных моделях исправили форму бобышек. Крепежные элементы с выступами прочно удерживают отопительную трубу или электрический кабель. В среднем, кратность шага – 0,5 м. Надежная фиксация не мнется под сильной нагрузкой, защищая обогревательные детали от повреждения.

Маты из пенополистиролаИсточник kip-expert.by

Преимущества пенопласта в качестве утеплителя пола

Использовать пенопласт для теплого пола популярно, поскольку он имеет следующие преимущества:

1. Отличная изоляция тепла и защита от промерзания. Теплопроводность у материала низкая за счет пористой структуры. В связи с этим пенопласт отлично удерживает тепло в помещении.
2. Хорошая изоляция звука. Материал поглощает, как звуковые волны, поступающие из помещения, так и идущие снаружи здания или нижних его уровней. Слой утеплителя снижает уровень вибрирования перекрытия.
3. Устойчивость к горению. Пенопласт не горит при прямом воздействии огня, а если быть точнее, то он мгновенно затухает. Стоит отметить, что даже в кротчайший срок горения выделяются вредные летучие вещества, несущие опасность для человеческого организма. Не рекомендуется применять такой утеплитель на промышленных объектах с повышенным риском возгорания.
4. Устойчивость к воздействию и проникновению влаги. Стойкость пенопласта к влаге очень высока, поскольку материал не впитывает воду. При его использовании можно отказаться от укладки гидроизоляции.
5. Долгий срок эксплуатации. Листы пенопласта не деформируются, устойчивы к просадке и гниению при эксплуатации.

Исходя из всего вышесказанного, можно сделать вывод, что пенопласт – это материал универсальный и его можно применять при возведении самых разных строений. Перекрытия, обработанные пенопластом, надежно защищены от воздействия холодных воздушных масс.

Полы при использовании такого утеплителя не теряют своей прочности и надежности, а значит, и презентабельность выбранного финишного покрытия не нарушается. Владельцу будет приятно представить свой дом на фото и лично показать гостям, которые будут удивлены не только внешним видом, но и теплом полов.
