Шибер для дымохода своими руками – чертежи и порядок изготовления

Как устроен шибер?

Конструкция приспособления состоит из рамки с движущейся пластиной, смещение которой помогает регулировать движение газов и интенсивность процесса горения. Выдвижная задвижка для дымохода устанавливается в квадратных, овальных и круглых трубах.

Заслонка по конструкции может быть дроссельного или поворотного типа. Направляющая деталь прикреплена с помощью сварки в центре пластины, ее конец выведен за пределы стенок трубы наружу. С его помощью регулируется тяга поворотом пластины внутри приспособления. Надежность такого типа ниже выдвижного варианта, т. к. с течением времени крепление слабеет, и пластина не держится в нужном положении. Тип шибера рекомендуется для металлического дымохода.

Особенности шиберных конструкций.

Шиберы, или задвижки (заслонки, затворы), бывают двух типов исполнения и изготавливаются из различных материалов.

  1. Выдвижной. Основным конструктивным элементом конструкции является перемещающийся внутри щелевого кармана лист металла, за счет горизонтального движения которого уменьшается или увеличивается сечение дымохода.
  2. Поворотный. Регулировочная пластина в такой конструкции задвижки, вращается вокруг своей оси и крепиться посередине к направляющей. Вращая заслонку в трубопроводе, можно регулировать количество проходящего через конструкцию дыма, и соответственно влиять на тягу, уменьшая или увеличивая просвет, между пластиной шибера и дымоходом.

Поворотный шибер для дымохода менее востребован, из-за несовершенности конструкции. Воздействие высоких температур на закрепленную пластину могут со временем ослабить точки крепления ее на поворотной оси. Изготавливают задвижки такого типа из нержавейки, так как она довольно легкая и прекрасно противостоит коррозии.

Выдвижные заслонки встречаются, изготовленные из чугуна и нержавеющей стали. Чугун более тяжелый и при монтаже этого устройства в дымоход, частенько возникают сложности. Чаще всего чугунные поворотные заслонки устанавливаются в кирпичные системы дымоотвода. Шибер из нержавейки более легкий, и поэтому прекрасно подходит для любых дымоходов.

Основные рекомендации по установке

Если дымоход изготовлен из кирпича, то монтаж шибера лучше проводить на расстоянии одного метра от поверхности печи. Устанавливается эта деталь ещё на этапе кладки самого камина. Только в этом случае можно правильно вмуровать рамку заслонки. Снаружи обязательно должна остаться небольшая часть шиберного узла. Чтобы начинающий мастер не допустил ошибок, специалисты разделили процесс установки на несколько основных этапов:

  1. Начинать нужно с кладки дымохода (первые 7-9 рядов).
  2. На этом этапе верхний слой кирпича покрывают небольшим количеством раствора.
  3. Теперь можно смело размещать заранее подготовленную рамку, которая должна встать максимально ровно, чтобы не перекрывать дымоход.
  4. На установленное изделие накладывается слой рабочего раствора, а сама кладка продолжается по имеющейся схеме.

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

  • Выдвижная. Двигается в одной плоскости вперед-назад.
  • Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Что это такое и для чего он нужен?

Для размещения шибера существует несколько стандартных вариантов. Задвижка ставится в топке печки или камина. Такое расположение используется часто, т. к. является удобным для регулировки положения пластины в трубе. Устройство вставляют в трубу на высоте не больше 1 м от верха отопительного отделения на участке, который не утеплен.

Заслонку устанавливают по принципу одной трубы в другой. Так поступают в случае изготовления дымохода из металла. Стандартно в заводских системах шиберная задвижка идет в комплектации с трубами, ее установка не требует дополнительных крепежных элементов. Изделие монтируется в соответствии с инструкцией производителя.

Чтобы упростить работу отопления, устанавливают препятствия теплому потоку, для чего нужен шибер в дымоходе. Он выполняет функции:

  1. Частично или полностью заслоняет проход в трубе, что дает возможность открыть выход дыму из топки или прекратить его передвижение наружу. Когда печь не горит, шабер находится в закрытом положении.
  2. Задвижка регулирует тягу в трубе. Открытая пластина способствует увеличению тяги, а закрытое положение позволяет уменьшить интенсивность выхода воздуха, что экономит дрова и уголь. Воздействие на воздушный поток происходит в результате уменьшения или увеличения поперечного сечения дымохода.
  3. С помощью детали изменяется интенсивность горения в топке — регулируется степень нагревания помещения.

Ответить на вопрос, что такое шибер, можно, рассмотрев его положительные стороны. Заслонка сохраняет тепло в камине или печи, при выборе правильного положения энергия топлива используется для нагрева внутреннего пространства комнаты и не уходит наружу. Экономия топлива является важным фактором для хозяев жилища. Задвижка регулирует тягу, не дает затухнуть огню в очаге.

Применение шибера в конструкции дымового канала имеет несколько минусов:

  1. После установки приспособления затрудняется очистка внутреннего пространства трубы от нагара и сажи, т к. заслонка препятствует прохождению ерша.
  2. Шибер быстро загрязняется и требует периодического обслуживания. Его верхняя поверхность охлаждается от подающегося наружного воздуха, а нижняя плоскость раскаляется от горячих потоков из жерла печи. Контакт 2 разных температур ведет к появлению капель конденсата, что способствует быстрому разрушению заслонки.
  3. Неправильно смонтированный шибер доставляет массу неприятностей при использовании: его заклинивает, сквозь оставленные щели уходят неучтенные тепловые потоки.
  4. Чтобы самостоятельно установить заслонку, требуется минимальное понимание принципа работы шибера.

Задвижка служит разное время в изменяющихся условиях эксплуатации. На срок использования без выхода из строя влияет вид материала, применяемого для корпуса и пластины. Нержавейка толщиной до 3 мм выдержит без замены 7-9 лет, чугун прослужит 12-14 лет.

Задвижка из гладкой нержавеющей стали, отполированная при изготовлении, собирает мало сажи, но со временем появляется слой. Требуется периодическая чистка приспособления, чтобы движущуюся часть не заклинило. Используют антикоррозийные смазки для обработки трущихся частей шибера.

Шибер из нержавеющей стали (Фото: Instagram / ventilyciy.dumoxod.kondicioner)

Как сделать задвижку для дымохода своими руками?

Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.

Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.

Поэтапный процесс изготовления задвижки для дымохода выглядит так:

  • В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
  • На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
  • Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.

  • Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
  • На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
  • Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
  • И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Установка шибера

Любой вид устройства можно установить своими силами. Различают два способа монтажа:

в раструб, то есть прямоугольный (круглый) шибер вставляется в вентиляционную трубу без какой-либо дополнительной фиксации

При установке в раструб важно надежно герметизировать место стыка. Материал для герметизации подбирается исходя из температурного режима проходящего воздуха:
при температуре менее 40ºС можно использовать герметизирующую ленту типа «Герлен»;
если температура в дымоходном канале увеличивается до 60ºС, то рекомендуется применять термоусадочные ленты или манжеты;
при достижении 70ºС и более качественную изоляцию дает мастика, например, «Бутепрол»;


Шибер одностенный размеры

При использовании фланцевого соединения необходимо учитывать определенные особенности:

  • элементы, фиксирующие дымоотвод, должны располагаться выше или ниже задвижки. Недопустимо крепление дымоходной трубы в месте установки устройства;
  • все фиксирующие прямоугольный (круглый) шибер болты должны находиться исключительно с одной стороны от установленного фланца.

Фланцевое соединение так же требует дополнительной герметизации. Выбор материала, как и в предыдущем случае, зависит от температуры проходящего воздуха:

  • если теплый воздух не достигает отметки в 70ºС, то можно применять пористый поролон, мастику или резину;
  • при достижении температуры воздуха более 70ºС рекомендуется использовать исключительно асбестовый шнур или картон. Именно этот материал отвечает всем требованиям пожарной безопасности.


Шибер задвижка

Главное правило при монтаже задвижки – четкое выравнивание устройства в уровень горизонта. При допуске перекосов устройство не будет корректно выполнять возложенные на него функции.

Шибер можно приобрести в специализированных магазинах или, имея определенные навыки, изготовить самостоятельно. Подбор и монтаж устройства не вызывают проблем даже у неопытных мастеров.

Ход работ по установке печной задвижки в кирпичный дымоход.

  1. Примеряем задвижку “на земле”.
  2. Выпиливаем в кирпиче углубления для более точной посадки рамки задвижки.
  3. Монтируем кирпич с выпилами на дымоход.
  4. Устанавливаем задвижку.
  5. Вымеряем кирпичи ряда над задвижкой. Выпиливаем в кирпиче углубления для более точной посадки и прижимания рамки задвижки.
  6. Монтируем кирпичи с выпилами на дымоход зажимая им рамку задвижки.

1.Примеряем задвижку.

Стандартные задвижки рассчитаны на и размер шва в 10 мм.

По факту, часто и кирпич меньше, и швы более тонкие.

Поэтому, лучше перестраховаться, всё примерить заранее.

2. Подготавливаем ряд кирпича на котором будет лежать задвижка.

В моём случае рамка упёрлась нижними рёбрами и не садилась в канал.

Киркой я сбил мешающие рёбра на внутренней поверхности, после этого задвижка встала на своё место.

3. Монтируем подготовленный ряд кирпича на дымоход.

Это обычная кладка ничем не отличающаяся от кладки корпуса печи и дымохода.

Кирпичи кладём на печную кладочную смесь.

4. Устанавливаем шибер на дымоход.

Желательно поставить под рамку задвижки тонкий слой каолинового или базальтового картона.

Из за высокого температурного расширения металла, между рамкой и кирпичом всегда будет образовываться небольшая щель.

Тонкая прокладка из негорючего утеплителя сможет устранить этот маленький недостаток.

Утеплитель предотвратит пропускание угарных газов между рамкой и кирпичом.

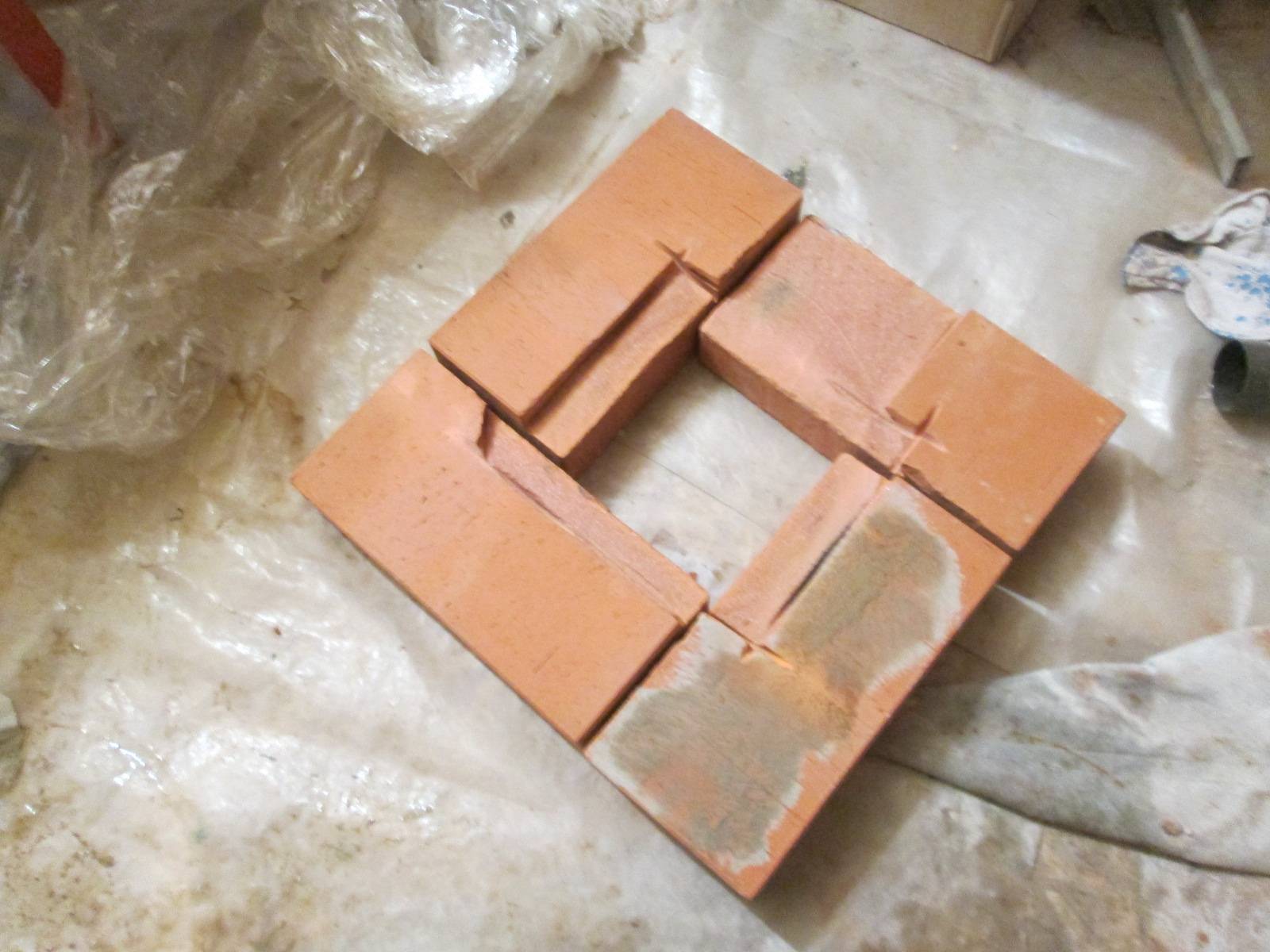

5. Вымеряем и выпиливаем кирпичи которые поставим над задвижкой.

Кирпичи прижимающие рамку задвижки сверху.

Это самая сложная операция во всём процессе монтажа печной задвижки.

От того насколько точно вы сможете вымерять и выпилить углубления под рамку задвижки зависит и красота и надёжность этого узла.

Я вымеряю и выпиливаю каждый кирпич отдельно, но возможно сделать все разом.

Здесь важно ровно выпилить щель для хода языка задвижки

Этот выпил будет видно на внешней части дымохода, поэтому стоит отнестись к нему с особым вниманием

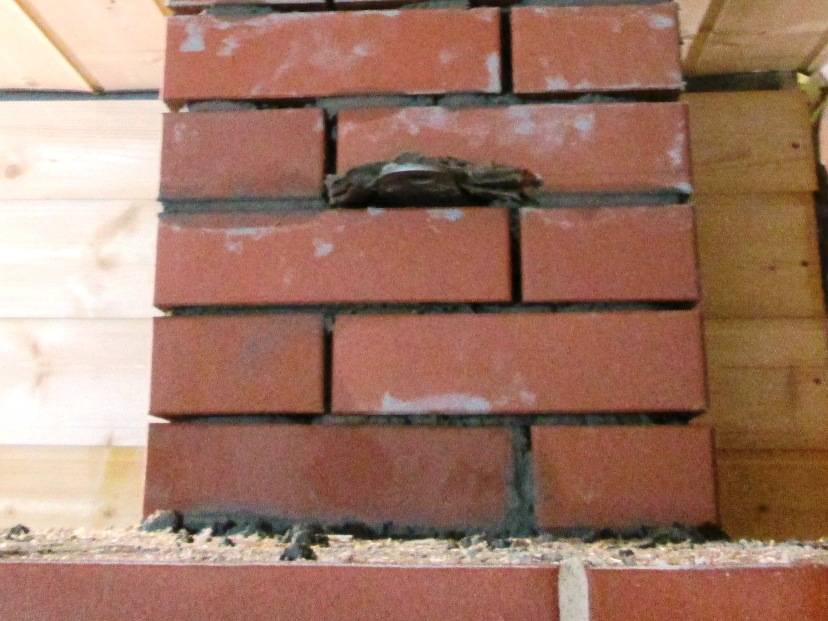

6. Монтируем кирпичи с выпилами прижимая рамку задвижки.

При монтаже сверху языка я ставлю картон.

Это нужно для того чтобы на язык не попадала кладочная смесь.

После монтажа и затвердения смеси на дымоходе картон убирается и язык свободно ходит.

Почему между кирпичами пустые швы?

Я строил эту печь под дальнейшую расшивку цветной смесью.

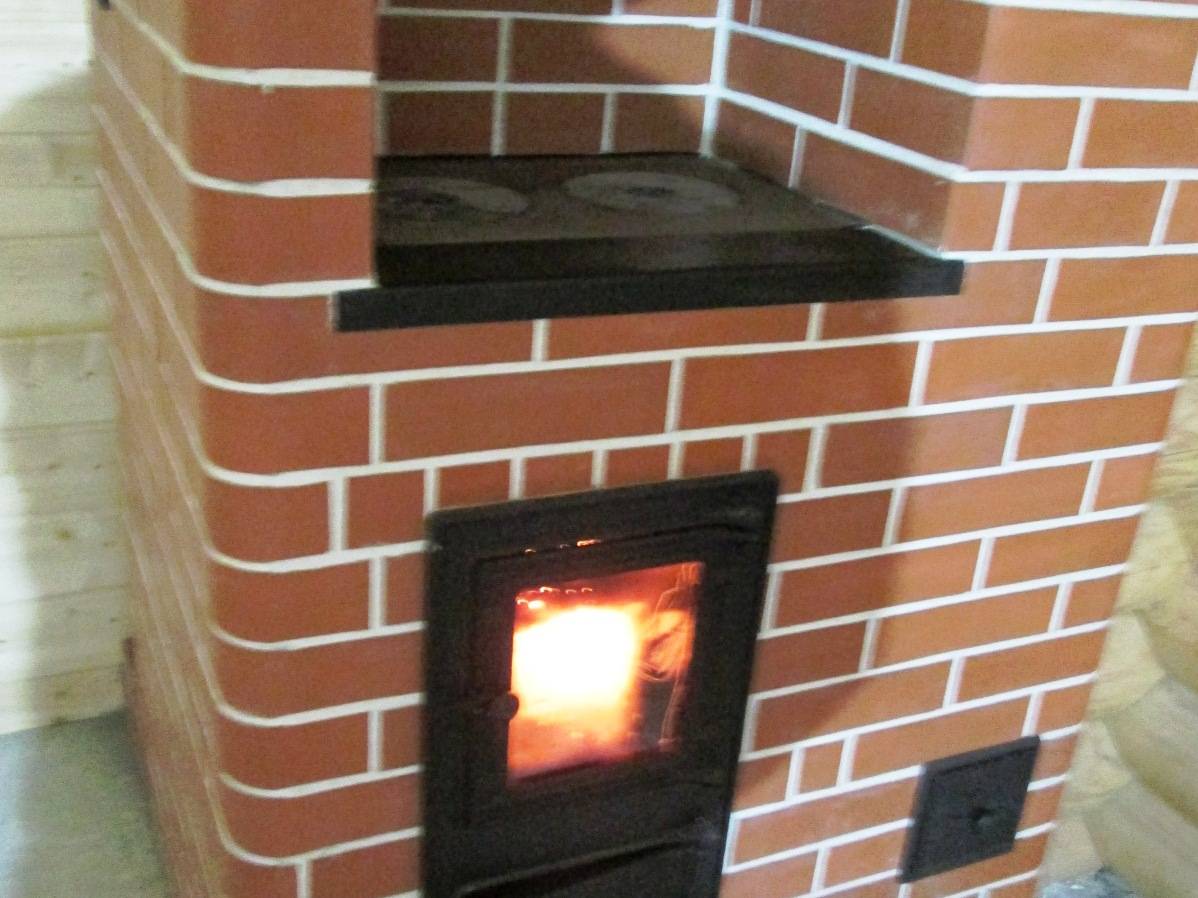

Плита варочная кирпичная, без духовки. Цветная расшивка.

Кладочная печная смесь и смесь для расшивки разные материалы.

Для дальнейшей качественной цветной расшивки печи и дымохода нужно выскрести шов вглубь на 1-2 см.

Я сразу оставляю шов немного незаполненным чтобы уменьшить работу при расшивке.

Монтирование шибера

Если дымоотвод изготовлен из кирпича, то монтажные работы стоит проводить не ближе 1 метра от печи. Для этого дымоход должен быть предварительно загильзован нержавеющим дымоходом. Только так можно избежать разрушения конструкции из-за конденсата и излишней оседающей на стенках сажи.

Так как сделать шиберную заслонку для дымохода в округлой трубе своими руками очень трудно, приобретайте поворотные шибер-задвижки от проверенных производителей, которые гарантируют качество и долговечность своей продукции.

Только квалифицированный специалист может правильно рассчитать размеры всех деталей и подобрать оптимальный вариант для дымоотвода. Сам установочный процесс, осуществляемый мастерами, включает в себя:

  1. Дымоходную кладку, осуществляемую специалистом (первые 7-9 рядов).
  2. Покрытие верхнего слоя кирпичей небольшим количеством укладочного раствора.
  3. Размещение рамки.
  4. Накладывание рабочего раствора для фиксации.
  5. Продолжение кладки по ранее описанной схеме.

Завершающим этапом является заделывание имеющихся щелей. Это необходимая мера, выполнение которой позволяет не нарушить силу тяги и не допустить проникновение угарного газа внутрь.

Принцип работы

При движении пластины внутри приспособления происходит уменьшение или увеличение пропускной способности канала. Чем сильнее отодвинута заслонка в трубе, тем скорее отводится дым, и ускоряется горение топлива в печном очаге. Полное перекрытие отверстия в дымоходе позволяет теплу оставаться в печке и работать на нагрев комнатного воздуха в течение суток.

Полностью задвигать пластину можно только в протопленном очаге, когда перестают выделяться вредные для здоровья человека вещества. Если задвижку закрыть рано, то есть опасность получения удушья членами семьи. Иногда несоблюдение этого правила приводит к смерти людей.

Модели котлов выпускают со встроенными дефлекторами, поэтому монтаж шибера не нужен. Остальные тепловые агрегаты, печи, котлы нуждаются в монтаже задвижки. Ее устанавливают в трубах вентиляции и вытяжки.

Дефлектор для дымохода (Фото: Instagram / deflector21)

Дефлекторы Григоровича

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла. Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора. В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы. Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Дефлектор на вытяжную трубу своими руками

Смотреть видео

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и потребность в нем

Для обеспечения работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Инструменты которые нам понадобятся в процессе изготовления приспособления:

  1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

  1. Киянка деревянная для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки вытяжных заклепок.

  1. Кернер – для обозначения места сверления отверстий в металлическом листе.
  2. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

  1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и формирования модели изделия.
  4. Скобочник для скрепления картонных деталей.
  5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.


Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.


Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
