Технология ручного бурения скважин на воду

Методы бурения

Перед началом работы следует определиться, каким способом работать, так как пробить скважину своими руками можно в несколько способов:

  • Вращательный способ бурения – вращение бурового снаряда для его углубления в породу.
  • Ударный способ – буровую штангу вбивают в землю, заглубляя снаряд.
  • Ударно-вращательный – вбивание штанги в толщу земли дважды или трижды, затем вращение штанги и снова вбивание.
  • Канатно-ударный – буровой снаряд поднимается и опускается, регулируемый канатом.

Ударный способ

Это способы сухого бурения. Также существует технология гидробурения, когда бурение проводят с помощью специального бурового раствора или воды, которые используются для размягчения грунта. Гидроударный способ требует больших затрат и специального оборудования. Если проводится бурение скважин вручную, используют упрощенный его вариант, поливая водой грунт для его размягчения.

Упрочнение стенок скважины

Укрепить стенки скважины нужно и можно только при использовании специальной технологии и материалов. Как правило, используют обсадные трубы из простого чёрного металла. То есть применяются цельносплавные или электросварные металлические трубы.

Важно помнить, что металл достаточно разный по своей структуре. Именно поэтому нержавеющие трубы ставить в скважины нерентабельно

Оцинкованные трубы не подходят для установки в скважину, которая будет использовать для питьевой воды, так как значительно падает качество жидкости.

Раньше использовались только чистые трубы из чёрного металла, но сейчас применяется уже технология двойной обсадки. Это своего рода изоляция с помощью пластикового вкладыша. Пластик изолирует, трубы с внутренней стороны, и тем самым повышается не только срок эксплуатации скважины, но к тому же не ухудшается качество воды, которую можно спокойно применять как питьевую.

Работа по бурению и упрочнению скважины часто взаимосвязана. Точнее говоря, может быть использовано последовательное упрочнение или прямое после окончания буровых работ. Если нет никаких осложнений, но после определённой стадии бурения, устанавливается обсадная труба, а дальше уже используется долото, но уже меньшего диаметра.

По сути если нет никаких, проблем при бурении скважины, почка мягкая, а залегания водяного горизонта, находиться на средней глубине, то бурение можно заканчивать. Последний этап — это прокачка воды до полной прозрачности, но иной раз подобного эффекта трудно добиться, если вода сама по себе имеет примеси и не предназначена в качестве использования питьевой воды.

Особенности выполнения работ

Оборудованная по всем правилам скважина на воду своими руками – залог снабжения дома чистой водой из глубоко залегающих горизонтов.

Главной особенностью выполнения работ является подбор оптимального способа бурения. Существует два основных вида технологий бурения: механический и ручной.

При выборе механического способа возможно устройство шахт значительной глубины, достигающей расположенных глубоко под землей артезианских пластов. Механический способ включает в себя выполнение шнекового, колонкового либо роторного бурения и применяется при необходимости устройства шахт большого диаметра на каменистых грунтах

Ручное бурение скважин на воду своими руками выполняется при устройстве колодца до 20 м. Технологией не предусмотрено применение спецтехники, не используется дорогостоящее оборудование для бурения скважин. Распространено несколько вариантов ручного пробуривания шахт – абиссинское, ударно-канатное и роторное.

При использовании ручного метода возможно устройство только скважин на песок (до 35 м), при механизированном бурении также возможно и прохождение нескольких водоносных пластов, заглубленных до 50 и более метров (скважина на известняк).

Технология бурения скважины под воду со значительным заглублением предпочтительнее по нескольким причинам:

  • вероятность получения чистой воды гораздо выше;
  • шахта требует минимального ухода – при значительной глубине шахты ее заиливание происходит не так интенсивно, а прокачка зачастую требуется лишь спустя 10 лет;
  • на порядок меньшая вероятность сдвига грунтов, приводящего к деформированию обсадной колонны и осыпанию ствола.

Выбор места

В толще грунта находится несколько водоносных слоев, отличающихся глубиной и чистотой, разделяющихся между собой подстилками:

  • песка;
  • глины;
  • известняка.

Наиболее близкий слой к поверхности земли – верховодка, которая пополняется осадками и находится на глубине до десяти метров. Верховодка может быть пригодной для потребления только в случае постоянного контроля ее качественного состава, в любом случае всегда требуется ее кипячение и фильтрование.

Ручное бурение скважин на воду проводится в межпластовые воды – безнапорные и напорные. Последние находятся несколько глубже.

Артезианскую скважину пробурить самостоятельно не выйдет. Ее глубина – до пятидесяти метров, кроме того, самостоятельная добыча артезианской воды преследуется законом, как незаконное потребление ценных природных ресурсов.

Безнапорные пласты

Чаще всего скважину бурят в песок, пропитанный водой, находящийся на глиняной подстилке. Это тип бурения скважин на воду песчаного типа, хотя водоносный бывает и гравелистым.

Вода в такой скважине питьевая, но добыча небольшая – 2 м3/сутки, и может немного варьироваться в разные времена года. Обязательно нужно отфильтровывать песок, потому конструкция скважины усложняется.

Склад безнапорных пласт

Напорные пласты

Напорные пласты находятся глубже и представляют собой плотные водоупорные породы – известняк или суглинок. Лучшими скважинами такого типа являются известняковые, причем срок их эксплуатации также больше. Напор в пласте поднимает воду до поверхности земли, потому обустройство и обслуживание скважины значительно упрощается.

Добыча воды достигает 5 м3/сутки, бесперебойная и стабильная, фильтр, скорее всего, не понадобится, а качество воды достаточно высокое.

Особенности и задачи обустройства

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

  • кессон;
  • насос;
  • автономный источник питания;
  • оголовок.

Обустройство водозаборной скважины должно обеспечить:

  • чистоту воды;
  • защиту от замерзания;
  • условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

  • фильтры для очистки воды;
  • манометры;
  • реле для насоса;
  • автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.

Наиболее популярное оборудование для бурения скважин для воды МГБУ

Малогабаритные установки часто покупают ИП, небольшие компании и дачники. Основные черты компактных станков — малый вес, мобильность и сравнительно невысокая цена. Некоторые модели в диапазоне 70-900 тыс. р. пользуются повышенным спросом из-за возможности организовать бизнес на строительстве водозаборов, используя МГБУ.

Установка Колибри

Доступные способы бурения: шнековое диаметром <200 мм, роторное с промывкой и продувкой, сплошным забоем или колонковым. Проходка скважин в грунтах I-VI категории.

Установка Колибри.

Технические характеристики:

  • глубина бурения — 50-70 м;
  • мощность привода — бензиновый двигатель 16,4 кВт (22 л.с.);
  • масса в сборе — 270 кг.

МГБУ монтируется на прицеп, шасси УАЗ, Газель. Выпускается в модульном варианте для ручной переноски. Стоимость 900 тыс. р.

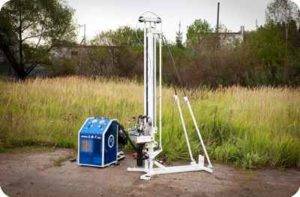

Установка Гидробур

Изготавливается для бурения скважин Ø70-320 мм в породах любой твердости на глубину 50-70 м. Состав бригады — 2 человека.

Характеристики модели Гидробур-1 Крот:

  • мощность электропривода от сети 220 В — 2,2 кВт;
  • средняя скорость бурения — 4-5 м/час.;
  • вес без снаряда и бурового инструмента 200 кг.

Цена базового комплекта — 70 тыс. р. Отдельно поставляются приборы управления — 14 тыс. р. и электропривод на подъем и опускание колонны — 14 тыс. р.

Установка ТМ 80

Применяется в твердых породах до 12 категории прочности. Начальный диаметр <300 мм, глубина бурения шнеком 150 мм — <10 м, с продувкой до 50, промывкой — 150 м.

Установка ТМ-80.

Параметры МГБУ ТМ 80:

  • привод от двигателя ВАЗ 2106 — 80 л.с.;
  • скорость бурения по песку — 15, глине — 10, твердым породам — 5 м/час.;
  • масса — до 750 кг.

Станок установлен на собственном шасси, оборудован 4 выдвижными домкратами. Выпускается в 3 модификациях: Премиум, Стандарт, Бюджет. Стоимость от 570 тыс. р.

Установка УМГБ 2

Назначение — проходка выработок в крепких породах с промывкой или продувкой, в мягких грунтах устанавливают шнек. На станке установлен частотный преобразователь тока, обороты вращателя регулируются в пределах 0-110 об/мин.

Показатели:

  • двигатель 3-фазный 4 кВт;
  • глубина бурения шнеком — 6 м, с промывкой — до 120 м;
  • масса с оснасткой на 51 м скважины — 1 т.

Модель разборная, умещается в легковом прицепе. Цена от 270 тыс. р.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

  1. Спиральный бур — он предназначен для глинистых почв.
  2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
  3. Бур-ложка — его применяют для песчаного грунта.
  4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

  • крестовые;
  • плоские.

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

  • труба;
  • отстойник;
  • фильтр.

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

Процесс бурения скважины

Процесс бурения может быть нескольких видов, но, как правило, он включает в себя основные этапы, а именно:

  • дробление почвы
  • удаление почвы
  • укрепление стенок

С дроблением почвы, всё достаточно просто. Обычно используется ударный бур, который просто дробит почву на мелкие кусочки. При использовании такого способа почти нет разницы, какая структура у почвы. Буровые машины, могут без особого труда выбить материнскую породу, и пройти дальше до залегания грунтовых вод. Также различаются ещё дополнительно такие виды, дробления почвы, как взрыв, использование электрических или гидрологических процессов, но они применяются крайне редко.

Удаление почвы, намного интереснее в плане проведения работы. Есть также несколько видов удаления почвы. Чаще всего применяется гидрологический вид, а, точнее, говоря, в скважину закачивается необходимое количество воды или глинистой смеси, которая просто приподнимает всю почву на поверхность, а дальше её просто нужно убирать по мере поступления вручную или с помощью специальной машины.

Удаление почвенной породы, может производиться и с помощью специального бура, которые имеют спиралевидное устройство, и тогда прямо во время процесса, почка сразу будет поступать наружу. Также могут ещё использовать сжатый воздух для удаления почвы или комбинированный процесс.

В наше стране, само собой, чаще всего применяется именно гидрологический способ, ведь он сравнительно дешевле, нежели применение специальной техники или комбинированных процессов удаления почвы.

Суть этой технологии удаления почвы в том, что в скважину закачивают воду через специальные штанги. Из-за повышения давления, почва постепенно приподнимается.

Можно измельчённую почву снимать руками, но чаще всего используются просто насосы, которые сразу же выбрасывают измельчённые частицы земли в отстойник. Именно поэтому при выборе места для бурения скважины, нужно определиться, куда будет сливаться вода.

Иной раз может быть использована непростая вода, а глинистый раствор, но только при бурении мягких слоёв породы. При использовании глинистого раствора можно выделить сразу несколько положительных факторов. В первую очередь в мягких породах и так залегает глина, поэтому для его создания нужно будет просто закачать воду. Порода при использовании глинистой воды, удаляется быстрее. Одновременно с удалением почвы, глина оседает на стенки скважины и тем самым укрепляет их, и не даёт произойти обвалу, до момента установки трубы.

Бурение твёрдых слоёв почвы

Фактически когда производиться бурение твёрдых слоёв почвы, ничего не меняется, но применяется техническая вода. Подобный способ нашёл себе применение, при бурении скважин в известковых породах или подобных по структуре. Техническая вода не только выводить хорошо твёрдые породы из скважины, но также используется и для определения глубины залегания грунтовых вод. Дело в том, что во время бурения скважины, вода просто уходит в грунт. Процесс разработки скважины заканчивается в тот момент, когда вода начинает уходить в грунт, максимально.

Выгодно ли заниматься

Как бизнес, бурение скважин предполагает уникальность каждого конкретного заказа. Предпринимателю придется обустраивать много источников разной конструкции и выполнять проходку на разную глубину. Для выполнения расчетов можно рассмотреть усредненную 40-метровую шахту, оснащенную минимальным набором оборудования:

Себестоимость скважины глубиной 40 м

НазваниеЦена, руб.Кол-воСумма, руб.
Обсадная труба 4 м70010 шт.14000
Соединительная муфта100010 шт.12000
Гравий для отсыпки оголовка7001 м³700
Скважинный фильтр14002 м2800
Бентонит для буровой жидкости3020 кг600
Премия сотрудникам20004 чел.8000
Топливо для автомобилей4020 л800
Топливо для буровой установки4010 л400
Фитинги для насоса504 шт.200
Итого:39500

Как отмечено выше, тариф на бурение простейшей скважины составляет 2000 рублей за метр. Еще 2000 рублей клиенту придется заплатить за подключение глубинного насоса при условии, что он купит его самостоятельно:

Цена на скважину для клиента

НазваниеЦена, руб.Кол-воСумма, руб.
Бурение200040 м80000
Подключение насоса20001 шт.2000
Итого:82000

Таким образом, на каждом выполненном заказе бизнес по бурению скважин будет приносить в среднем 42500 рублей. Соответственно, при обслуживании десяти клиентов в месяц предприниматель получит 820000 рублей выручки, то есть 425000 рублей дохода. Чистый срок окупаемости первоначальных инвестиций составит 12 месяцев, а с учетом сезонного характера деятельности — полтора года:

Рентабельность бурения скважин

ПоказательЗначение
Выручка, руб.820000
Себестоимость скважин, руб.395000
Доход, руб.425000
Расходы, руб.155620
Прибыль, руб.269380
Налог УСН 15% от прибыли, руб.40400
Чистая прибыль, руб.228980
Рентабельность, %41,6
Капиталовложения, руб.2745100
Срок окупаемости, мес.12

https://youtube.com/watch?v=7mAwkcPm540

Некоторых предпринимателей настораживает сезонность бурения. Однако опыт показывает, что при серьезном отношении к рекламе и качеству работы фирма успевает заработать за несколько месяцев сумму, которой достаточно для безбедного существования бизнесмена и его сотрудников целый год. В конце концов, в период бездействия можно оказывать сопутствующие услуги — устанавливать септики, ремонтировать системы водоснабжения и отопления, копать или чистить колодцы.

Требование к площадке

Теоретически подземные воды есть везде — вопрос лишь в том, на какой глубине придется их искать. Кроме геологических, в процессе подготовки к бурению учитывают также и другие факторы:

  • вид породы, которую придется проходить;
  • удобство забора воды;
  • возможность прокладки труб к местам потребления;
  • удобство подъезда буровой установки;
  • наличие подземных и воздушных коммуникаций;
  • расстояние до точки подключения электропитания к насосу.

Кроме того, существуют правила бурения скважин, предписанные нормативами СанПиН 2.1.4.1175-02. Они в первую очередь касаются точек коммунального водозабора, но и в частных домохозяйствах лучше их придерживаться. Так:

  • расстояние от скважины до ближайших хозяйственных или жилых построек должно составлять минимум 4 метра;
  • на расстоянии менее 300 метров не могут располагаться объекты интенсивного загрязнения — скотомогильники, свалки или кладбища;
  • на расстоянии менее 20 метров не должны находиться земледельческие участки, на которых растения обрабатывают удобрениями и ядохимикатами;
  • на расстоянии менее 30 метров не должно быть никаких автомобильных и железных дорог с интенсивным движением;
  • скважина не может располагаться на подтопляемой паводками территории или в заболоченных местах;
  • на расстоянии менее 15 метров не могут находиться септики или выгребные ямы, в том числе и устроенные на участках соседей.

Порядок проведения работ ↑

Обустройство абиссинской скважины своими руками производится по следующей схеме:

  • На выбранном месте выройте яму объемом около куба – это значительно облегчит работу. Некоторые специалисты советуют оборудовать колодец без выемки земли либо бурить малую скважину диаметром 80-100 мм. Если вы планируете использовать водозаборник круглогодично, необходимо обязательно прокопать яму ниже уровня промерзания.
  • Установите наконечник в центре ямы и начинайте забивание/бурение. Это можно сделать несколькими способами.
  • Вариант 1 – при помощи садового бура: бур вкручивается в грунт, а затем поднимается вместе с выработанной почвой. Способ довольно трудоемкий, поэтому его используют на небольшой глубине (до 5 метров).
  • Вариант 2 – при помощи торцевой бабки (блинов от штанги). К верхней части устройства прилагают усилие, импульс от которого передается на трубу. С бабкой лучше работать вдвоем.


Технология забивки скважины торцевой бабкой

  • По мере заглубления трубы подсыпайте и утрамбовывайте грунт.
  • Навинчивайте дополнительные отрезки, наращивая длину трубы. Упростить задачу можно, если подливать в скважину воду и останавливать работу на некоторое время. За час-полтора грунт пропитывается жидкостью и размягчается, так что пробивать почву будет легче.
  • После достижения песчаного слоя углубите трубу еще на полметра. Работу можно прекратить, когда уровень воды в забивной трубе достигнет одного метра.
  • После прокачки скважины обязательно забетонируйте площадку вокруг колодца.

Выбор участка

Бурение скважин на воду вручную часто требуется для обеспечения полива на дачном или придомовом участке. Обеспечить такой участок с технической водой можно ударным методом.

Прежде проверяют, возможно ли обустройство песчаной скважины. Если на соседских участках есть песчаные скважины, не высыхающие в летний сезон, условно соедините их линией и продлите ее на свой участок. Примерно в этом участке ищите источник воды.

Выбирая место для бурения, учтите следующие нюансы:

  • Колодцы вашего и соседского участка должны быть не ближе 45 м. Иначе в летний период ни в одном из них не будет нормальной подачи воды.
  • Найдите наивысшую точку на участке – на склоне или впадине больше вероятность загрязнения воды после обильных осадков.
  • Колодец должен располагаться на расстоянии как минимум тридцать метров от септика или канализационного колодца.

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Технология бурения скважин

В большинстве случаев применяют роторный способ бурения скважин, чтобы добраться до водоносных слоев глубоко под землей. Как это происходит:

  1. Проводится гидрогеологическая разведка. Изучением видов породы и конфигурации водоносных слоев занимаются специализированные организации: предпринимателю нужны лишь результаты их работы по конкретному району.
  2. На основании такой информации разрабатывают проект скважины, включая нюансы проходки разных слоев почвы, способы укрепления стенок шахты и глубину бурения. Это позволяет подобрать соответствующее оборудование.
  3. По приезду на место готовят рабочую площадку, чтобы разместить оборудование для бурения под скважину. Если участок уже благоустроен, задача усложняется: нужно убрать заборы, проложить доски для проезда. Что должно получиться:
    • для подъезда буровой установки нужна площадка шириной 3 метра;
    • возле места бурения необходима свободная территория 4 х 10 метров;
    • позади машины нужно еще 6 метров для сборки буровых штанг;
    • вышка высотой 10 метров не должна зацепить ветки или провода.
  1. Поскольку технология бурения скважин на воду требует промывки, недалеко от скважины выкапывают небольшой бассейн для бурового раствора. В него сливают грязную воду, которую после оседания твердых частиц снова закачивают в скважину.
  2. В бассейне готовят буровой раствор. Для неустойчивых пород в воде растворяют бентонит, позволяющий укрепить стенки скважины. Для бурения твердых скальных отложений и известняка воду используют в чистом виде.
  3. В предполагаемом месте бурения рабочие выкапывают небольшой приямок глубиной до полуметра, чтобы обозначить направление движения бура. Далее с применением разных насадок проходят мягкие слои породы и углубляются до водосодержащих.
  4. Перед проходкой известковых водоносных слоев устанавливают обсадные трубы и промывают ствол, чтобы избежать загрязнения горизонта. Далее используют бур меньшего диаметра и с промывкой обычной водой вскрывают подземный бассейн.
  5. После появления чистой воды углубляют скважину еще на 1–2 м, а затем монтируют оставшиеся обсадные трубы и устанавливают снизу цилиндрический сетчатый фильтр для защиты насоса от крупных твердых частиц.
  6. В зависимости от наличия загрязнений, скважину прокачивают несколько часов или дней, пока из нее не начнет поступать чистая вода. Во время прокачки определяются верхний и нижний уровень воды в горизонте, дебит и химический состав источника.
  7. В соответствии с требованиями клиента и физическими характеристиками скважины подбирают тип и мощность насосного оборудования. Поверхностные насосы работают при глубине источника до 10 метров. В остальных случаях нужны погружные.
  8. При необходимости вокруг скважины выбирают грунт для установки кессона. В нем монтируют системы автоматического включения, ресивер и прочее оборудование. Ниже уровня промерзания почвы делают отвод и прокладывают трубу в дом.
  9. По завершении работ буровой мастер составляет паспорт скважины. Здесь указывают ее глубину и тип водоносного слоя, производительность. Также нужно упомянуть в паспорте материал обсадных труб, тип фильтра и статический уровень воды.

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

  • Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
  • Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
  • После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
  • Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
  • В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
  • Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
  • После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Достоинства самодельных бурильных установок

Разборные МГБУ разработаны и выпускаются для самостоятельного обустройства водозаборов на земельных участках с ограниченными размерами, где затруднен подъезд самоходных установок.

Самодельные конструкции успешно применяют при разработке скважин.

К достоинствам оборудования относят:

  • малые габариты и вес агрегатов;
  • модульность исполнения — монтаж и демонтаж станка не вызывает затруднений;
  • универсальность использования привода: ручное вращение бурильной трубы, подключение двигателя к электросети 220, 380 В, автономное питание от бензинового или дизельного мотора;
  • надежность конструкции и доступная стоимость.

Небольшие станки используются для возведения водозаборов, при строительстве фундаментов, для оценки состояния подстилающих горных пород. Все работы по монтажу станка и его эксплуатации выполняются 2 бурильщиками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
