Как пробить скважину для воды своими руками

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

  • ставят стальной или бетонный кессон;
  • оборудуют каменный приямок;
  • или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

  1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
  2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
  3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
  4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
  5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
  6. Подключают подающую насосную трубу.
  7. Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
  8. Прокладывают кабель насоса.
  9. Устанавливают скважинную крышку.
  10. Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.

Бурение скважины ручным способом

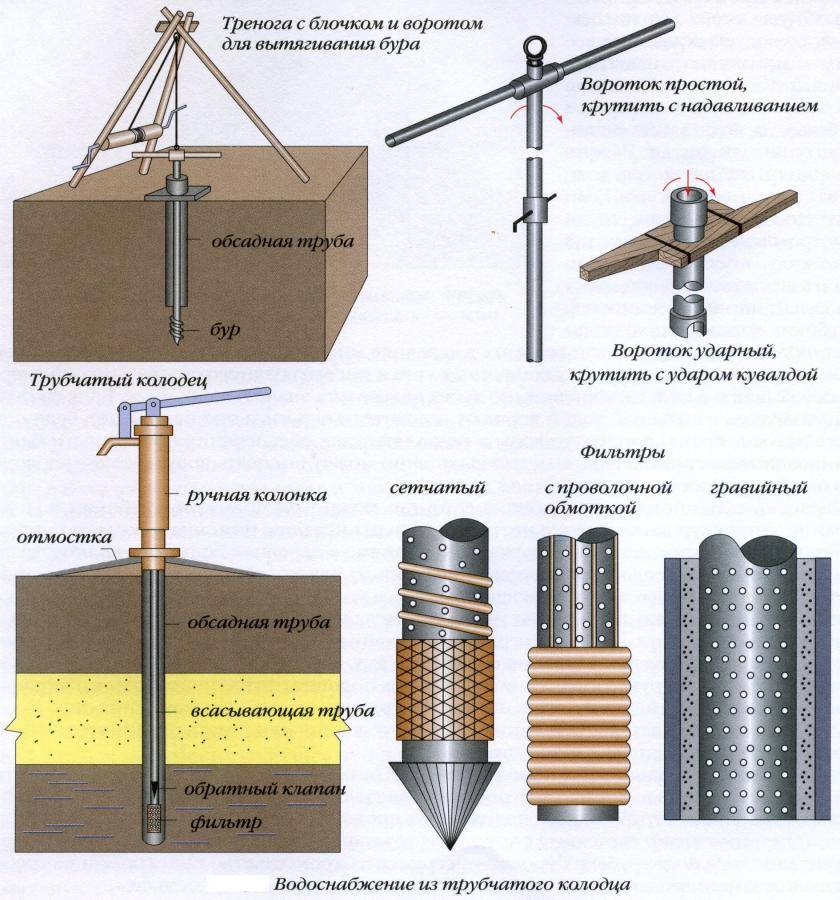

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды — роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным — водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину

Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Более подробно про ручное бурение читайте здесь .

Небольшой ликбез

Отбор воды из безнапорного водоносного слоя – не всегда лучший вариант.

  1. При неконтролируемом заборе, возникает опасность суффозии грунта и, как следствие, его внезапных провалов;
  2. Бурение скважины – процесс долгий, трудоемкий и затратный.

    Поэтому подсчитайте сначала, сколько стоит оборудование (насосные станции водоснабжения для частного дома), снаряжение или привлечение специалистов, а потом решайте вопрос с сооружением источника.

    Собственными силами делать такой источник выгодно, если глубина залегания водоносных слоев не превышает 20 м.

    В остальных случаях затраты превышают стоимость скважины «под ключ» от организаций, имеющих лицензию на проведение таких работ.

  3. Дебет и срок службы скважины зависят от режима эксплуатации.

    Регулярный забор воды по мере необходимости обеспечит срок службы скважины «на песок» в пределах до 15 лет («на известняк» — до полувека).

    При нерегулярном использовании или частом отборе «досуха», бурить новую скважину придется уже через 5-7 лет.

Поэтому предпочтительный вариант – скважина «на известняк».

Ответит на вопрос о залегании слоев и трудоемкости бурения разведочная скважина-«игла».На такой скважине организуют т.н. «абиссинский колодец», как источник временного водоснабжения.

Практическое замечание! Абиссинский колодец можно пробить, непосредственно, в подвале дома, получая при этом, гарантированный источник воды в любое время года.

Типы водозаборных выработок и грунтов

Скважина своими руками изготавливается сравнительно быстро, но тут все зависит от типа грунта, глубины залегания грунтовых вод, способа бурения.

В зависимости от технических характеристик, а также особенностей можно выделить такие типы сооружений:

  1. Абиссинский колодец. Обустроить его можно в любой области участка, если водоносный слой залегает на небольшой глубине. Бурить ее приходится во дворе на песчаном грунте. Построить такое сооружение можно всего за день. Тут подойдут любые инструменты. Единственным недостатком конструкции является то, что ее ресурс ограничен.
  2. Фильтровая скважина (на песок). Тут глубина слоя с водой составляет 30-35 м. Время сооружения конструкции — 2-3 дня. Недостатком скважины является потребность в частой очистке и обслуживании, так как вода может загрязняться песком или илом. Использовать данную конструкцию можно 10-15 лет. Тут все зависит от правильности ее эксплуатации.
  3. Артезианская скважина. Глубина ее бурения составляет 20-120 м. Вода в такой точке самая чистая, но ее сооружение требует много времени и средств. Но она имеет большой объем воды и обеспечивает все потребности нескольких семей.

Скважина абиссинский колодец.

Для строительства скважины в домашних условиях нужно определить тип грунта:

  • влажный песок;
  • гравий или галька с примесями песка и глины;
  • плывун;
  • песок, насыщенный водой;
  • суглинок;
  • пластичная глинистая порода.

В зависимости от типа грунта выбирается оборудование для проведения работ.

Абиссинка и песчанка своими руками

Схема абиссинского колодца проста. Не менее популярной является песчаная скважина.

Забивка абиссинского колодца

Чтобы приступить к работе, нужно подготовить инструменты.

Процесс изготовления прост:

  1. Основа фильтра изготавливается из металлической трубы, длиной 1 м. B ней на расстоянии 2 см друг от друга нарезаются щели.
  2. На трубу надевается сетка, которая фиксируется хомутами через каждые 10 см.
  3. На дальнем конце приспособления крепится конус из стали.
  4. Предварительно нужно подготовить и обсадные трубы.

Для забивки применяется специальная бабка, вес которой составляет 30 кг и более.

Теперь можно приступать к работе:

  1. Сначала в установленном месте выкапывается яма. Ее площадь составляет 1 кв.м., а глубина — 0,5 м.
  2. Теперь можно начинать буровые работы стандартным буром. Его длина периодически увеличивается.
  3. Как только появляется влажный песок, можно осуществить забивку.
  4. Во время работы в отверстие заливается вода. Таким образом, снижается риск пропуска водяного слоя.
  5. Если в трубе появился шум, то нужно еще добавить воду и посмотреть, как быстро грунт поглощает ее.

Как только завершена забивка, можно установить насос.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

  • ударное;
  • вращательное;
  • смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

  • хорошая скорость;
  • нет необходимости промывки;
  • уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

  • мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
  • долговечность пробуренной скважины (прочность стенок);
  • возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Типы водозаборных выработок и грунтов

Выполнить бурение скважин на воду своими руками возможно несколькими способами. Каждый из них различается списком необходимой техники, типом ландшафта, на котором можно создать такую скважину, стоимостью, а также необходимыми для возведения навыками.

Абиссинская скважина трубчатого типа. Такой метод отлично впишется в участок с родником. Сооружение представляет собой длинный типичный колодец, но намного уже. Из-за 8-12 метровой длины скважины вода не смоет загрязняться мусором с земли. Она также имеет название «скважина-игла» из-за того, что после погружения трубы в почву, она похожа на иглу. При наличии активного источника, постоянный запас воды будет составлять около 2 м3.

Водяная скважина «на песок» с фильтром. Эту конструкцию вводят в землю на 15-30 метров, применяя ударно-канатный, шнековый либо колонковый способ. Диаметр трубы составляет примерно 10-18 сантиметров, в конце которой устанавливают фильтр из нержавеющей металлической сетки. Ее необходимо приварить к первому звену колонны перед тем, как трубу будут вводить в землю через слой крупного песка. Использование такого метода добычи воды позволит обеспечить небольшой домик с двумя точками водоразбора. Для более долгого срока службы необходимо пользоваться системой регулярно. Тогда ее хватит примерно на 15 лет. При сезонном применении этот показатель сократиться на отметку 5 лет. Когда скважина на воду заилится, то можно будет попробовать ее почистить. Такая процедура не всегда решает проблему и приходится создавать новую точку для добычи воды. Но она должна находиться возле предыдущей.
Артезианский колодец. Такое сооружение достигает в глубину до 100 метров и больше. Его не нужно дополнять фильтром. Вода добывается из трещин известняка из-за конденсации. Это минерализованная и кристально-чистая жидкость

Однако важно проверять степень минерализации. Если она небольшая, то использовать ее для повседневных дел разрешается

Но при высоких показателях она не подойдет для бытовых целей. Чтобы понять, на какую глубину следует пробивать скважину, можно поговорить с соседями, у которых есть подобные сооружения. Но такая информация тоже будет приблизительной. Поэтому приобретать обсадные трубы необходимо с учетом корректировки данных.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

Скважина на песокДелается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.
Артезианская скважинаПодойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.
Абиссинский колодецАбиссинский колодец или трубчатый, имеет глубину порядка 8-12 метров. Его отличием является, что вода в нем гораздо чище. Здесь верховодка не попадает, так же не может проникнуть и грязь с пылью;

Подбираем скважину

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

  • Когда вода прозрачна на тридцать сантиметров в глубину;
  • Когда примеси нитратов не превышают 10 мг/л;
  • Когда в одном литре воды содержится не более 10 кишечных палочек;
  • Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

  • Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
  • Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
  • Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
  • Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

  • Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
  • При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
  • Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
  • Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Выбор места

Скважина — конструкция капитальная, и к выбору места где она будет находиться следует подходить с особой особой тщательностью. Есть несколько нюансов которые стоит учитывать при ее расположении. Ведь именно от ее расположения будет зависеть качество воды.

  1. Место должно быть доступно, чтобы в случае проведения ремонта, к скважине можно было беспрепятственно подойти или подогнать технику.
  2. Она должна быть защищена от загрязнений, и соответствовать всем санитарным нормам.
  3. До начала работ необходимо убедиться в наличии близкого расположения подземных источников воды.
  4. Скважина должна располагаться не ближе 4 м от фундамента дома и на удалении 20 метров от септика.

Инструменты

Для того, чтобы обзавестись скважиной на своем участке, нужен такой инструмент как: специальный шнек удлиняющими коленьями. На его кромки можно приварить заточенные по краям напильники. Это дополнение улучшит работу заводского бура.

Видео: Как пробурить скважину вручную

Кроме этого понадобятся:

  • обсадные трубы (асбестоцементные или пластиковые);
  • шланги;
  • лопата;
  • тележка для вывоза грунта;
  • бурильная вышка.

Виды конструкций

Объем выполняемых работ зависит от уровня, на котором залегают нужные воды и от состава почвы:

  1. Колодец (скважина – игла). Отличная наполняемость обусловлена правильным нахождением родника, накапливает до 3 м³ воды. При необходимости следует сделать еще одну скважину (на самом большом возможном расстоянии от первой). Глубина не ниже 12 м. Обязательный состав почвы: песочная или песочно-щебневая.
  2. Скважина, фильтрующая воду через слой песка. Труба, диаметром 10 см, вкапывается на глубину от 20 до 50 метров в слой песка. На конце у нее находится сеточка, выполняющая роль фильтра.
  3. Известняковая артезианская скважина ( без фильтра). Подача воды происходит из пластов пористого известняка. Такой источник самый глубокий (от 20 до 200 метров) и с самым длительным сроком эксплуатации. Бурение требует специальной техники и специалистов.
