Замена радиаторов отопления: как поменять старые батареи в квартире на новые

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

• для комнаты с одной наружной стеной и окном требуется 100 В /м²;
• для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
• для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Варианты обвязки батарей отопления

Труба с теплоносителем может подключаться к радиатору:

• по диагонали;
• сбоку;
• снизу;
• сверху.

Выбор вида обвязки зависит от конструкции радиатора. Каждый производитель рекомендует схему подключения для своей продукции, которую желательно соблюдать.

Диагональное

Это наиболее эффективный вид обвязки. Поступающий в радиатор теплоноситель хорошо разогревает батарею на всех участках, КПД системы отопления достигает максимального значения.

Схема диагонального подключения отопления

Боковое

Теплоноситель подается к верхнему или нижнему коллектору, движется вдоль радиатора и опускается или поднимается по вертикальным каналам. Недостаток такого способа — неравномерный разогрев батареи. Наиболее горячий участок расположен ближе к точке подачи. КПД ниже, чем у диагональной обвязки.

Боковое подключение батареи

Нижнее

Такое подключение часто называют седельным. Применяется при нижней или скрытой разводке, когда труба проложена в полу. Горячий теплоноситель согласно физическим законам движется вверх, а затем охлаждается и опускается. По эффективности нижнее подключение находится на третьем месте после диагонального и бокового.

Нижнее подключение батареи

Верхнее

Такой способ применяется редко — при большой высоте отопительного прибора. Чтобы направить поток теплоносителя по нужному пути, в верхнем канале радиатора предусматривается заглушка.

Тип системы отопления

Системы с одной трубой могут иметь вертикальную или горизонтальную разводку. Последний вариант больше всего подходит для жилищ небольшой этажности: обычно речь идет об одно- или двухэтажных домах. Трехэтажные строения горизонтальной разводкой оснащаются редко. Вертикальную разводку обычно применяют в многоэтажках. Такая схема состоит из выходящей из потока трубы, следующей на радиатор, и далее – в пол. Такую картину можно наблюдать во всех (или почти во всех) помещениях. Иногда встречаются случаи с запиткой от одного стояка сразу двух радиаторов. При этом совсем не обязательно, чтобы они находились в одной комнате.

Сильной стороной этой схеме являются небольшие затраты на монтажные работы и стабильность работы (разбалансировать ее довольно непросто). Однако если происходят весомые изменения параметров батарей и труб, это может в значительной мере повлиять на гидравлическое сопротивление. В результате теплыми оказываются только две первые секции, а вся остальная часть прибора остается холодной.

Для однотрубной разводки характерно постепенное снижение температуры теплоносителя по мере удаления его от котла. Эффективность нагревания батареи у соседа сверху (при верхней подаче) обратно пропорционально нагреванию радиатора этажом ниже . Во избежание подобных ситуаций был принят закон об общей собственности системы отопления. Теперь, чтобы заменить трубу или отопительный прибор, нужно получить соответствующие разрешения. Двухтрубной разводкой многоэтажки оснащаются не так часто. Объясняется это большим расходом труб на ее организацию. К тому же значительные размеры усложняют балансировку контура.

Двухтрубная система в многоэтажном доме имеет следующую схему:

• В помещение заводится две трубы.
• Более горячая часть служит для подачи теплоносителя на батарею.
• Вторая отводит остывший после радиатора теплоноситель дальше.

Благодаря этой схеме достигается идентичность температуры подаваемого на все отопительные приборы теплоносителя

Важно помнить, что если произойдет изменение гидравлического сопротивления всего в одном радиаторе, вся система может полностью разбалансироваться. Очень маленькое сопротивление спровоцирует прохождения почти всего объема теплоносителя именно через этот участок

Потому при наличии такой разводки в обязательном порядке проводится монтаж регулирующей арматуры. Чаще всего это – ручные регулирующие вентили или термостаты.

Замена батарей в частном доме

Если вы проживаете в частном доме, то при наличии необходимых инструментов и знаний, практически любой домовладелец сможет осуществить смену батарей. Более сложную работу придется выполнить при замене радиаторов отопления в квартире и многие просто не решаются браться за эту работу самостоятельно, предпочитая обратиться к услугам специалистов.

Примечание! Наиболее распространенной причиной смены радиатора является его протечка.

Батареи могут выйти из строя по следующим причинам:

• При монтаже системы отопления были не правильно подобраны отопительные приборы, которые не способны выдержать существующее давление;
• При установке батарей были допущены ошибки;
• Износ межсекционных прокладок;
• В системе используется не качественный теплоноситель (который со временем может создавать заторы и пробки), из-за чего необходимо регулярно проводить чистку радиаторов.

Важно! Пред тем, как приступить к самой смене отопительного прибора необходимо тщательно все подготовить, ничего при этом не упустив. От того, насколько тщательно вы подготовитесь будет зависеть скорость монтажа

Скорость является немаловажным показателем, ведь зимой неприятно остаться без отопления даже на несколько часов. Дело в том, что проблемы в системе отопления, как правило, появляются в начале отопительного сезона, именно поэтому многие осуществляют срочную замену радиаторов отопления зимой или осенью.

Новый чугунный радиатор отопления.

Итак, если вы решили заменить свои батареи на новые, вам понадобятся следующие составляющие:

• Биметаллический радиатор;
• Армированная полипропиленовая труба;

Важно! При покупке трубы следует акцентировать внимание на том, что вам нужна труба именно для отопления, т.е. под горячую воду. При монтаже отопления, запрещается использование трубы под холодную воду.

При монтаже отопления, запрещается использование трубы под холодную воду.

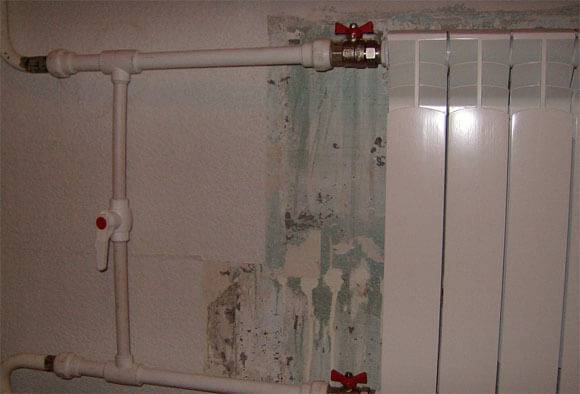

Краны американки. Их применение дает возможность дальнейшего обслуживания или замены радиатора;

Байпас без запорной арматуры.

• Полипропиленовый кран. Использование байпаса позволяет не прерывать циркуляцию теплоносителя в системе во время обслуживания или смены батареи;
• Полипропиленовый концевик с резьбой;
• Тройники для монтажа байпаса;
• Уголки под 90˚;
• Кронштейны для крепежа прибора к стене (как правило, 2 в верхней части и 1 в нижней).

Для осуществления работ понадобятся следующие инструменты:

• аппарат для полипропиленовой сварки;
• инструмент для нарезания резьбы;
• разводной и газовый ключи;
• перфоратор;
• болгарка;
• уровень;
• сантиметр;
• маркер для разметки;
• фум-лента либо льняная лента;
• ацетон для обезжиривания полипропилена.

Для смены батареи необходимо проделать следующую последовательность действий:

• Подготовить все необходимые материалы и инструменты;
• Перекрыть поступление теплоносителя к неисправному отопительному прибору;
• Демонтировать неисправный отопительный прибор;
• Наметить расположение нового радиатора на стене. При этом, следует помнить, что для лучшей циркуляции теплого воздуха, батарея должна находиться от пола на расстоянии 10-15 см, а расстояние между подоконником и верхней частью батареи должно составлять минимум 15 см. Расстояние до стены — около 4 см.
• Собрать все составные части радиатора: поставить прокладки; заглушки; краны;
• Замерить и отрезать необходимые по длине трубы;
• Сварить всю конструкцию до уголков;
• При помощи болгарки отрезать трубу у пола и потолка;
• Установить на стену новую батарею по намеченным местам;
• Обмотать резьбу фум-лентой, вкрутить переходы и запаять уголки;

Совет! Вместо фум-ленты также можно использовать паклю, которая является более надежным уплотнителем. Ее следует использовать следующим образом: резьба тщательно прокрашивается (можно использовать любую краску, кроме водостойкой), после чего на нее наматывается конусом по часовой стрелке пакля. Далее обмотанная резьба снова краситься и на нее заворачивается кран.

Цена замены радиаторов отопления своими руками составляется около 5,5 — 6 тыс. руб. В стоимость входит:

• Биметаллический радиатор (6 секций) — 4 000 руб;
• Полипропиленовая армированная труба — 250 — 300 руб;
• Фитинги (краны, тройники, уголки, заглушки, прокладки, сантехническая лента) — 1 000 — 1 500 руб.

Расположение радиаторов

В подавляющем большинстве случаев радиаторы устанавливаются под окнами, и такое расположение вполне оправдано. Дело в том, что от окон всегда идет поток холодного воздуха – а поднимающиеся от батареи разогретые воздушные массы препятствуют их попаданию в помещение. Кроме того, нагретый воздух предотвращает появление конденсата на стеклах.

1. Нормальное предотвращение попадания холода от окон и образования конденсата на них возможно только в том случае, если размеры радиатора занимают хотя бы 70% ширины оконного проема. Этот фактор нужно учесть еще на этапе выбора радиаторов.
2. Отопительные батареи рекомендуется устанавливать на высоте около 10 см от уровня пола. Большое отклонение от этого показателя приведет к недостаточному прогреву нижнего уровня помещения или же спровоцирует сложности при уборке. Расстояние до подоконника должно составлять около 10-12 см – такое значение позволяет воздух свободно огибать препятствие и полноценно прогревать окно.
3. Расстояние между батареей и стеной должно составлять около 3-5 см. При таком размещении в пространстве за батареей свободно проходят разогретые воздушные массы, в результате чего эффективность обогрева помещения улучшается.

Прокладка отопительных труб

Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:

С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:

• Затрудняется дальнейшее техническое обслуживание системы
• Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
• Определенный процент тепла уйдет на подогрев декоративной конструкции

Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:

• Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
• Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
• Простое дальнейшее обслуживание коммуникаций
• Небольшие временные затраты на прокладку труб

Прокладка труб скрытым методом

Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:

• Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
• Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
• На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы

Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.

К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка .

Прокладка труб открытым методом

Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.

Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.

Прокладка открытым методом может быть организована одним из следующих способов:

• Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
• Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
• Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше

Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.

Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение

Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

Монтаж новых батарей

Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП) :

1. Примерное расстояние между полом и нижним краем – 15 см
2. Примерное расстояние между подоконником и верхним краем – 15 см
3. Зазор между радиатором и стеной – минимум 2 см

Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.

Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.

Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.

Виды обвязки, или как правильно подсоединить батарею отопления

Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится первым делом создать эффективно работающую систему, которая была бы при этом экономически оправданной. А поскольку в основной своей массе системы отопления представлены радиаторным типом, вопрос о том, как правильно подсоединять батареи отопления — один из самых актуальных.

Для многих это ни о чем не говорит, особенно для тех, кто впервые сталкивается с проблемой обвязки отопительной системы. А вот тот, кто уже имел дело с созданием подобных схем, прекрасно понимает, о чем идет речь.

Классификаций типов обвязки и разводки трубной системы не так уж много, тем более, когда дело касается обвязки радиаторов. Поэтому разобраться в этом вопросе будет не очень сложно. Чаще всего именно разводка труб влияет на характер присоединения батарейных радиаторов. Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, к какой из них лучше всего подходит то или иное подсоединение.

Кто должен менять батареи в квартире: собственник или управляющая компания?

Кто должен менять трубы в приватизированной или муниципальной квартире? Большинство владельцев приватизированных квартир даже не задумываются о том, что не вся квартира является их собственностью. Например, согласно положениям Жилищного кодекса РФ, стены, крыша и транзитные коммуникации (в том числе и батареи) являются общедомовым имуществом. А это значит – что материальная ответственность за их состояние ложится на плечи управляющей компании, обслуживающей дом.

Так что собственники жилья вовсе не обязаны оплачивать необходимую замену радиаторов. Однако есть здесь небольшая тонкость: радиатор перестает считаться общедомовым имуществом, если он может отделяться от стояка при помощи запорного устройства – перемычки. А вот если перемычка отсутствует, то жилец может рассчитывать на бесплатную замена батарей отопления в квартире.

Важно! Перед тем как отправиться в магазин за новой батареей, проверьте, есть ли на ответвлении от стояка внутридомовой системы отопления отключающее устройство — кран. Если его нет – смело обращайтесь в управляющую компанию

Помимо этого, по причине принадлежности общедомового имущества всем собственникам, последние могут коллективно принять решение о замене батарей за дополнительную плату, что должно быть указано в соответствующем пункте договора управления.

Обязан ли квартиросъемщик оплачивать замену радиаторов?

Что касается, граждан, нанимающих жилье у государства, то на них распространяется то же правило, а точнее — те же «Правила содержания общего имущества в многоквартирном доме», утвержденные постановлением Правительства РФ от 13 августа 2006 г. №491, пунктом 6.

В нем перечисляются предметы общедомового имущества: внутридомовая система обогрева, включающая стояки, обогревающие элементы и регулирующую их запорную арматуру, а также другое оборудование на этих сетях.

Этот юридический акт относит систему отопления к категории общего имущества, ремонт и замена которого, согласно тому же закону, оплачивается управляющей компанией из средств, начисляемых по статье «Текущий ремонт и содержание дома», за исключением работ, производимых в рамках капитального ремонта системы теплоснабжения дома в целом.

Поэтому, если у радиатора отопления нет отключающего вентиля, то наниматели жилья не должны оплачивать приобретение радиатора и его замену.

В случае наличия вентиля, замена батарей отопления в квартире будет относиться к текущему ремонту, а он, согласно пункту 4 договора о социальном найме, осуществляется на средства нанимателя. В частности, в договоре говорится, что наниматель обязан следить за исправностью и сохранностью оборудования внутри квартиры и делать текущий ремонт помещения «за свой счет».

В перечне ремонтных работ значится и «ремонт внутридомового инженерного оборудования», включающего систему теплоснабжения.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

• Чугунные.
• Стальные.
• Алюминиевые.
• Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

• Длительный срок эксплуатации.
• Продолжительное сохранение тепла.
• Устойчивость к перепадам давления.

Недостатки:

• Большой вес.
• Замена радиаторов усложняется большим весом изделия.
• Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Процесс замены отопительной системы

Потекла батарея: что делать

Для начала необходимо заменить старый радиатор. Для этого при помощи болгарки разрезаем сварку, в некоторых случаях достаточно просто раскрутить резьбу присоединения. В данном случае необходимо соблюдать аккуратность и следовать стандартным правилам безопасности.

Далее необходимо подогнать новую конструкцию под отведенное ей место. В данном случае первостепенной задачей является соблюдение всех вертикалей и горизонталей, это возможно осуществить при помощи строительного уровня. В данном случае необходимо использование строительный инструментов, так как самостоятельное присоединение батареи может значительно усложнить процесс установки, а также дальнейшего функционирования всей отопительной системы (прочитайте: “Как установить радиаторы отопления в квартире – краткое руководство”).

Затем необходимо приступить сбору всей конструкции. На данном этапе соединяются все трубы и шаровые краны, заглушки, это необходимо сделать заранее, чтобы впоследствии быстро и надежно закрепить всю систему.
Следующим этапом является подгонка всех труб под необходимый размер

Необходимо обратить внимание, что здесь невозможно будет обойтись без специальных приборов и инструментов.
Наконец, можно приступать к непосредственно присоединению батареи к стояку. Данный процесс можно осуществить множеством способов, наиболее доступным и популярным из которых считается сварка.

Что касается процесса создания схемы всей отопительной системы, то в данном случае поменять батареи отопления в квартире можно несколькими способами:

• Бесперемычное монтирование. В данном случае при помощи специального крана батарея легко фиксируется на стояке, что также позволяет ее быстро и доступно демонтировать, при возникновении такой необходимости.
• Перемычное бескрановое монтирование. При помощи специальной перемычки можно перекрывать процесс подачи горячей воды в радиаторе независимо от времени года, что делает такой вариант практичным и удобным.
• Крановый и перемычный способ. Установленный на перемычке кран позволяет контролировать уровень подачи воды без потерь тепловой энергии.

Полипропилен или металлопластик для отопления – сравнение трубКак заменить радиаторы в квартире, подробное видео:

Демонтируем старые батареи

В большинстве случаев приборы отопления соединяются с трубами при помощи сгона. Он представляет собой продолговатую резьбу, на которую навинчивают муфту, а затем фиксируют контргайкой.

Вначале необходимо попробовать открутить все своими усилиями. Если они не поддаются – можно воспользоваться специальными антикоррозийными составами, например, WD-40. Работая с очень старыми батареями, следует быть готовым к более худшему варианту – трубное соединение надо будет обрезать при помощи болгарки.

На данном этапе замены батарей в квартире следует подумать и дать ответ на вопрос, каким образом будет демонтироваться система отопления:

• Полностью, вместе с трубными магистралями
• Частично, исключительно радиаторы отопления

В первом случае можно не волноваться, как снимутся старые батарей. Во втором придется быть намного аккуратнее:

1. Вначале попробовать отвинтить контргайки на всех разводках, чтобы не тратиться на новые
2. Далее ставятся метки в местах реза. Чтобы новый радиатор располагался ровно и не пришлось наращивать трубы, необходимо убедиться, что последние обрежутся на одном уровне
3. На каждой из труб при этом необходимо оставить более 1 см резьбового окончания
4. Отсоединив, аккуратно демонтируются старые батареи и удалятся из стен удерживающие их кронштейны
5. Оставшийся участок резьбы приводится в порядок, устраняются заусенцы

Пройдя по всему дому, нужно демонтировать каждый из отопительных радиаторов. которые будут подлежать замене. В итоге останутся только трубы, которые, в случае дальнейшей замены, также аккуратно снимаются.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

• типа системы, подающей тепло в помещение;
• способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

• однотрубные системы;
• двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

• сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
• увеличенная скорость прогрева;
• эстетичный вид и минимальное количество занятого пространства;
• простота монтажа;
• экономия на материалах.

К недостаткам можно отнести:

• взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
• сложность регулирования температуры теплоносителя;
• необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

• одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
• возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Правила установки радиаторов отопления

Установка радиаторов отопления под окном должна выполняться с соблюдением определенных правил:

• Перед началом монтажных работ необходимо выровнять стену, это сделает процесс установки намного проще.
• Затем на стене отмечают середину оконного проема.
• Затем отмеряют 10-12 см от подоконника и проводят горизонтальную линию, она будет служить ориентиром для выравнивания верхнего края радиатора.
• Монтаж кронштейнов выполняется по-разному, поэтому следует узнать, как правильно ставить батареи отопления. Если в системе отопления есть циркуляционный насос, то радиатор следует располагать строго горизонтально. Для радиаторов в системе с естественным движением теплоносителя необходимо сделать уклон в 1% по ходу воды. Больший уровень уклона может стать причиной застоев.

Сложности замены батареи

Если же жилец решил самостоятельно заменить батареи, в первую очередь необходимо согласовать свои действия с управляющей организацией. Делается это для того, чтобы не иметь неприятных последствий в дальнейшем.

Если речь идёт о замене старых радиаторов на батареи такого же типа, достаточно просто уведомить управляющую организацию о предстоящих работах. При замене батарей на другой вид, включающий возможность иного конфигурирования и увеличение площади нагрева, нужно обратиться к специалисту для проведения экспертизы на предмет возможности монтажа новых батарей.

Это необходимо потому, что иногда установка других радиаторов негативно сказывается на тепловом балансе дома. Это также касается изменения конфигурации приборов отопления и увеличения их количества. Как и любое переоборудование помещений, подобные действия требуют внесения поправок в техпаспорт квартиры.

Заменить батареи можно тремя способами:

• Вызвать мастера из обслуживающей организации;
• Вызвать специалиста из независимой компании;
• Самостоятельно поменять батареи.

Наилучшим вариантом в данном случае является вызов мастера из обслуживающей организации. Это связано с тем, что в случае возможных проблем в будущем вы будете знать, с кого спрашивать. Если произойдет авария, ответственность за некачественную установку оборудования, повлекшую нанесение ущерба имуществу других жильцов, не повесят на вас.
