Технология и тонкости шнекового бурения скважин

Плюсы применения шнека

Процесс бурения скважин на воду путем применения режущего элемента исключает надобность перемолки и стирания отделенного от забоя грунта. Забой выполняется в непрерывном режиме, в параллель идет разрушение почвы. При отделении от забоя земли она отправляется на винт, который вращается с высочайшей скоростью. Центробежные силы, которые сопровождают процесс, прижимают грунт к стенам скважины, тогда как беспрерывно движущаяся лента толкает землю наверх. Часть грунта остаётся на стенах колодца. Эти методики обеспечивают скорость выполнения работ до 4-ой категории пород по буру.

Плюсы вращательного бура следующие:

• Высокая скорость заглубления;
• Транспортировка грунта без подъёма оборудования;
• Непрерывное поступление почвы на поверхность;
• Не требуется выполнение промывания.

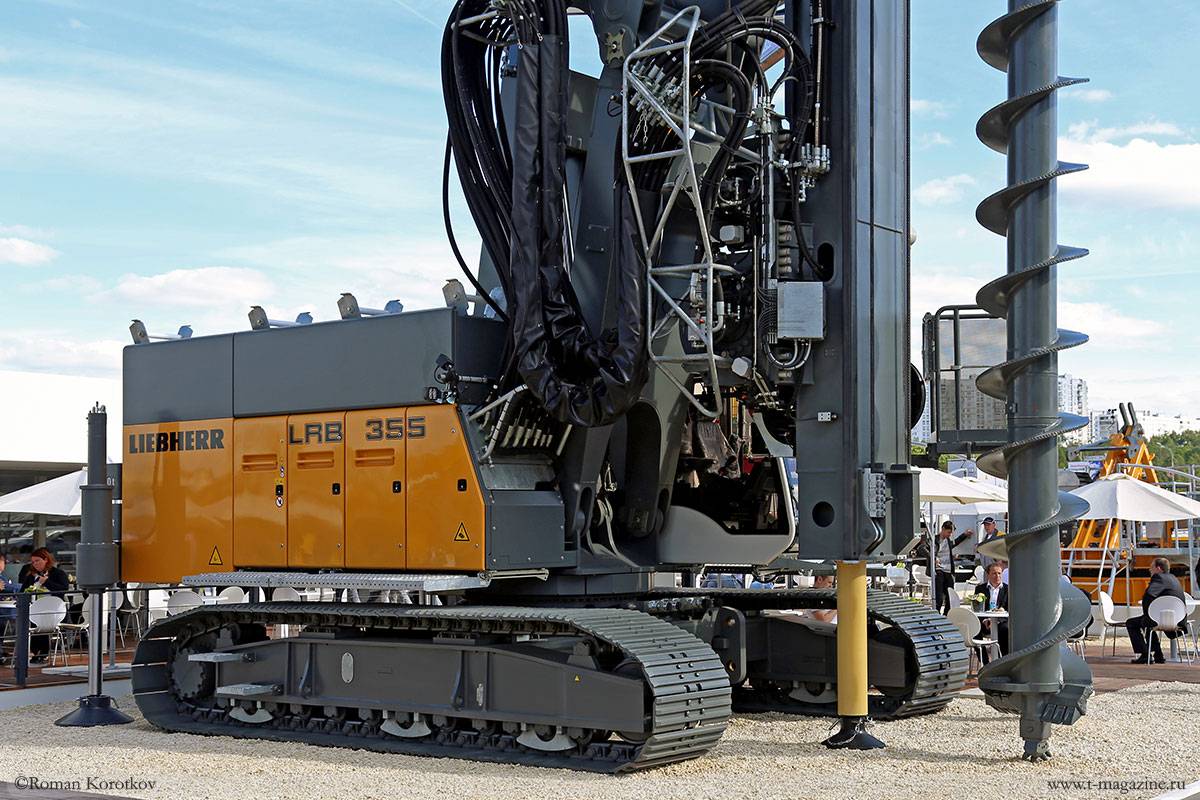

Техника для шнекового бурения стоит достаточно дорого

При всех достоинствах инструмент имеет и недостатки. Для создания колодца шнековым способом имеет значение незначительная глубина бура

Также берется во внимание вращение массивной колонны шнека, требующее прикладывания значительных усилий. Чтобы сделать больше ресурс долота, его необходимо армировать резцами из твердого сплава. Долото должно иметь сечение больше шнека на 2 см

Долото должно иметь сечение больше шнека на 2 см.

Наиболее востребованными долотами, применяемыми для бура шнеком, выступают те, которые имеют в комплектации 2-3 лопасти. 3-лопастный инструмент имеет корпус, сделанный методом литья из металлического материала. Когда проделывается колодец, вращение инструмента на буровом оборудовании осуществляется при помощи специальных станков

Внимание! Без знания правил не получится выполнить работы по бурению, где применяется шнековый инструмент

Первое условие перед запуском оборудования — анализ грунта на участке, второе — то, на каком расстоянии идет вода. Так, работа при помощи станочного агрегата ЛБУ-50 выполняется специальным вращателем, что исключает применение роторных и шпиндельных элементов. Это потребуется для гарантии большого вращения и создания осевого поступательного движения винта.

Если колодец надо сделать максимально быстро, то нужно применить мощные станки, которые могут гарантировать высочайшую производительность. Для этого их установка выполняется на шасси автомобиля. Бурение может осуществляться станками СО-2. В такой ситуации в тандеме с оборудованием применяется современный экскаватор.

Проделывание скважин — дело непростое, однако если иметь под рукой необходимый инструмент и следовать технологии, то пробурить колодец можно и самостоятельно.

Многозабойный способ

Такой способ заключается в проведении двух стволов из главного забойного стакана, при этом главный ствол используется не единожды.

В таком случае растет рабочая площадь и поверхность фильтрации, но сокращаются объемы бурильной работы в поверхностном пласте.

В зависимости от вспомогательных стволов возможны следующие виды многозабойной конструкции:

• Радиальная – горизонтальный главный ствол и радиальные – вспомогательные.
• Разветвленная – состоит из наклонных двух стволов и наклонного главного.
• Горизонтально разветвленная – похожа на предыдущий тип, но угол вспомогательных стволов составляет девяносто градусов.

Выбор типа многозабойной конструкции определяется формой конструкции вспомогательных стволов и их размещением в пространстве.

Стоимость буровых шнеков

Шнек буровой ШБ 400/114х8/1500/300/Т90/820 230 руб

Шнек буровой ШБ 500/114х8/1400/300/Ш85/1051 450 руб

Шнек буровой ШБ 500/146х10/3000/400/Ш100/1054 300 руб

Шнек буровой ШБ 450/146х10/3000/300/Ш100/1258 180 руб

Шнек буровой ШБ 500/168х12/3000/400/Ш120/1275 120 руб

Шнек буровой ШБ 550/168х12/3000/400/Ш120(2)/1690 820 руб

Шнек буровой ШБ 340/168х12/6000/Ш120/1298 325 руб

Шнек буровой ШБ 550/168х12/4000/400/Ш120(2)/16110 590 руб

Шнек буровой ШПБ CFA 500/14х20(108х4)3000/400/Ш150/20124 200 руб

Шнек буровой ШБ 340/168х12/10000/Ш120/12152 500 руб

Шнек буровой ШБ 350/146х12/12000/300/Ш100/12173 500 руб

Ударно-канатное бурение

Этот способ бурения скважин является очень старым и впервые его стали применять древнем Китае. Некоторые особенности всё же отличаются от ударно-канатного бурения сегодня, однако, принцип в целом один и тот же. В древности конусообразный груз подкидывали вверх, после чего при падении он раздвигал почву и уплотнял землю. Сегодня для создания скважин таким способом берутся забивные стаканы и всевозможные желонки. Желонка представляет собой простой снаряд, который бросают в скважину с высоты. Когда происходит удар о землю, снаряд заходит в грунт и из-за специального клапана остаётся в нем. После этого оборудование достаётся наверх, из неё выбирают землю и заново бросают. Также используется забивной стакан, который также представляет собой желонку, но только без специального клапана, вследствие чего земля остаётся в стакане под силой трения.

Используя желонки и забивные стаканы, делают скважины в обводных грунтах, а также на песке. Благодаря использованию забивного стакана можно делать скважины на глинистой земле, на суглинке, на вязкой земле в целом. Когда стакан отрывается, такая земля остаётся внутри него и хорошо достаётся.

Такой способ бурения скважин довольно сложный и занимает много сил и времени. Порой для того, чтоб пробить твердые каменные грунты применяют ударно-канатное бурение с использованием бурового патрона. С его помощью пробивают твердые породы грунта. Породу удаляют из скважины, используя желонку.

Ударно-канатным бурением создаются большие и глубокие шахты – до трёхсот метров глубины. Однако, если глубина скважины большая, то здесь не обойтись без телескопической структуры. Это значит, что верхняя часть скважины создаётся из трубы, которая обладает наибольшим диаметром. После этого, проходя определённую глубину, следуют трубы меньшего диаметра, затем ещё меньше и меньше. Также для удобства используют переносные буровые станки, которые подходят для бурения ударно-канатным методом.

Подобное бурение скважин отнимает много времени, весь процесс медленный и занимает много сил и времени, в отличие от шнекового бурения, однако, чтоб создать скважину таким образом, не нужно много специально оборудованного места.

Достоинства метода ГШБ

Шнековое бурение трубопроводов широко используется в наше время, ведь этот способ бурения позволяет быстро и качественно сделать всю работу без лишних затрат. Именно установки для горизонтального шнекового бурения позволяют выполнить сложные работы по прокладке скважин в городских и прочих стесненных условиях, при этом одновременно выполнив удаление породы и продавливание футляра, который стабилизирует скважину и предотвращает ее обвал.

Особенность подобных установок – наличие шнека, представляющего собой стальной сердечник со стержнем и стальной лентой, наваренной на сердечник под углом 35-60 градусов. В процессе работы разрушенные породы выводятся на поверхность при помощи шнека (по сути, это модернизированный винт Архимеда).

Преимущества горизонтального шнекового бурения:

• сохранение поверхностного грунта, окружающей среды и инфраструктуры;
• быстрая обработка грунта;
• создание каналов разного диаметра и длины;
• создание высокостабильной скважины;
• предотвращение проседания грунта;
• возможность работы с разными породами, даже насыпными и с металлическими отходами (кроме скал), при любых погодных условиях;
• минимальные финансовые затраты.

Технология бурения

Что такое Скважина

Для бурения скважин шнековым способом происходит постоянное вращение рабочего инструмента с лопастями. Это обеспечивает бесперебойную подачу отработанной породы на поверхность, что очень удобно. Шнеки, осуществляющие все предвиденные технологией операции, состоят из центральной трубы, которую также называют буровой штангой. По ее поверхности по всей длине под определенным углом размещается стальная полоса. Именно она транспортирует разрушению почву на поверхность.

В конструкции шнека присутствует острый наконечник, который осуществляет врезку в грунт. Чаще всего его делают съемным. Это позволяет менять наконечник, зависимо от типа обрабатываемого грунта. При шнековом бурения чаще всего применяются следующие типы наконечников:

• долото, оснащено трема лопастями;
• лопастный бур;
• долото с двумя лопастями.

Во время бурения скважин на воду одновременно происходит формирование и укрепление ее стенок. Для этого может использоваться бетон или металл. Также следует не забывать, что данный метод редко применяется для производства глубоких скважин. Но при необходимости длина проходки может достигать 50 м. Поэтому шнек для бурения оснащается дополнительными секциями.

При шнековом бурении обязательно нужно сразу укреплять скважину

Классификация и общая характеристика способов бурения

Процесс бурения состоит из разрушения породы на забое шпура (скважины) буровым инструментом и удаления продуктов разрушения (буровой мелочи) из него.

При всех способах бурения выполняются следующие основные операции: подготовка и установка бурильной машины для начала работ, бурение (разрушение породы) с очисткой забоя скважины от продуктов разрушения, наращивание бурового става для достижения требуемой глубины бурения и его разборка после окончания работ, смена изношенного бурового инструмента и передвижение машины на новую точку бурения шпура или скважины.

В настоящее время применяются вращательный, ударно-поворотный, ударно-вращательный и вращательно-ударный способы бурения шпуров и скважин (механические способы бурения), а также огневое и комбинированное бурение. Исследуется эффективность применения энергии ВВ при взрывном бурении скважин, а также высоковольтных электрических разрядов при электроимпульсном бурении.

При вращательном бурении инструмент вращается вокруг оси, совпадающей с осью шпура или скважины и одновременно с определенным усилием подается на забой. Величина усилия задается из условия превышения предела прочности породы на вдавливание на площади контакта режущих лезвий инструмента с породой. При этом происходит последовательное разрушение от вдавливания и скалывание частиц породы с забоя. Продукты разрушения удаляют с помощью витых штанг (при бурении шпуров), шнеков (при бурении скважин), промывкой забоя водой или продувкой воздухом.

На горных предприятиях применяют: вращательное бурение шпуров резцами с помощью ручных и колонковых сверл; вращательное (шнековое) бурение скважин резцами и алмазным инструментом с помощью буровых станков.

При ударном способе бурения инструмент (долото или коронка) наносит удар по забою и разрушает породу под лезвием. После каждого удара инструмент поворачивается на некоторый угол, чем обеспечивается последовательное разрушение всей площади забоя и получение круглого сечения шпура или скважины.

При ударно-поворотном бурении обычным и погружными бурильными молотками (перфораторами) инструмент поворачивается прерывисто только в промежутках между ударами вмонтированным в молоток поворотным устройством. В некоторых конструкциях бурильных молотков поворот инструмента происходит в период нанесения удара поршнем по инструменту.

При ударно-вращательном бурении погружными пневмоударниками и бурильными молотками с независимым вращением удары наносятся по непрерывно вращающемуся инструменту. Разрушение породы при этих способах бурения происходит только в результате внедрения буровой коронки при ударах.

При вращательно-ударном бурении удары наносятся по непрерывно вращающемуся под большим осевым усилием инструменту. Разрушение происходит как в результате внедрения инструмента при ударах, так и вследствие скола породы при вращении инструмента.

Бурение шарошечными долотами выполняется как при ударном способе долотами чистого качения и при вращательно-ударном — долотами со скольжением, в которых зубцы, наряду с перекатыванием по забою, срезают породу скользящим движением вдоль поверхности забоя.

При огневом бурении разрушение породы на забое скважин происходит за счет термонапряжений, возникающих при быстром нагреве поверхности породы потоками раскаленных газов (2000°С), вылетающих из сопел горелки со сверхзвуковой скоростью (2000 м/с и более).

При взрывном бурении разрушение породы на забое скважин происходит последовательными взрывами небольших зарядов ВВ. Известны два метода взрывного бурения: патронный — с помощью патронов жидких или твердых ВВ, взрывающихся на забое от удара или детонатора, и струйный, при котором через бур на забой подаются жидкие компоненты ВВ (горючее и окислитель) и происходит формирование жидкого плоского заряда. Взрыв этого заряда вызывается впрыскиванием капли инициирующего состава (эвтектического сплава калия и натрия).

При электроимпульсном бурении разрушение пород на забое скважины происходит вследствие электрического пробоя его участка высоковольтным (до 200 кВ) разрядом. Мгновенно выделяемая энергия в канале пробоя разрушает породу, которую с забоя удаляют потоком диэлектрика, циркулирующего в скважине (соляровое масло, вода и т.п.).

Разрабатываются комбинированные способы бурения, в которых происходит совместное воздействие на забой ударного инструмента и шарошки (ударно-шарошечный способ), резцов и шарошек (режуще-шарошечный способ), шарошек и огневой горелки (термо-шарошечный способ), огневой горелки и ударного инструмента (термоударный способ).

Кустарные способы

Буровые работы для создания скважинной шахты являются трудоемкими. Однако некоторые владельцы загородной недвижимости предпочитают выполнять их самостоятельно. Скважина своими руками обойдется намного дешевле услуг специализированной компании. В этом случае возможно пробурить шахту глубиной только до 40 м. Потому что у владельца земельного участка нет в наличии специального бурового оборудования.

Ударно-канатный метод

Для реализации этого метода нужно сделать желонку. Она создается из отреза трубы, у которой делают острый край и клапан. Такой инструмент способен пробурить шахту на глубину до 30 м и более.

Этапы выполнения работ:

• создание небольшого углубления для упрощения буровых работ;
• установка треноги с блоком поверх углубления;
• на блок устанавливается трос с желонкой;
• в углубление с высоты не менее 1,5 м роняют желонку;
• сверху по желонке наносится несколько ударов для захвата большего количества грунтового шлама и ускорения процесса бурения;
• в отверстие шахты устанавливают обсадную трубу или колонну, это позволит предотвратить разрушение стенок.

При создании скважины при помощи ударно-канатной технологии стоит углублять ее до второго водоносного слоя. Это позволит увеличить срок эксплуатации, получить более чистую воду. Вместо желонки часто используют цилиндрический бур в виде стакана. Он не оснащен клапаном, но позволяет ускорить процесс выполнения буровых работ. Особенно в вязких и суглинистых грунтах. Комплексное использование цилиндрического бура и желонки тоже способствует более быстрому производству работ и является предпочтительным.

Роторный способ

Для реализации технологии нужно сделать роторный механизм, работающий от приводящего вала. Для разрушения грунтовой породы используют утяжеленные буровые конструкции. Они служат в качестве долота. Ручное бурение скважин на воду таким методом отличается трудоемкостью. При создании установки нужно учитывать необходимость в промывании. Для этого используют вертлюг, с помощью которого транспортируется промывочная жидкость. Она проникает в забой через специальные насадки.

Поднятие и опускание буровой части установки осуществляется при помощи нескольких труб общей длиной от 25 до 50 м. При поднятии вынимают грунтовый шлак. После того как бур очищен, применяют промывочную жидкость.

Предварительные работы

После того, как буровая машина установлена, прибывает спецкомиссия на проверку оборудования, техники и качества труда.

Когда бурильная установка готова, начинаются работы по приготовлению к бурению. Как только буровая машина установлена и возведение сооружений закончено, буровую проверяет спецкомиссия. Мастер бригады бурения, принимая комиссию, вместе с ней следит за качеством работ, проверяет технику и исполнение охраны труда.

Например, светильники по способу исполнения должны быть во взрывобезопасном кожухе, по шахте должно быть распределено аварийное освещение на 12 V. Все замечания производимые комиссией должны быть учтены до начала работ по бурению.

До того как начать буровые работы, техника оснащается соответствующим оборудованием: шурфом под квадрат, буровыми трубами, долотом, приспособлениями малой механизации, обсадными трубами под кондуктор, контрольно-измерительными приборами, водой и т. д.

На буровой должны быть домики для жилья, беседка, столовая, баня для сушки вещей, лаборатория для анализа растворов, инвентарь для тушения пожаров, вспомогательный и рабочий инструмент, плакаты по технике безопасности, аптечки и медикаменты, склад для бурильного оборудования, вода.

Схема установки вышки для бурения.

После того как вышка для бурения была установлена, начинается ряд работ по переоснастке талевой системы, в процессе чего осуществляется установка оборудования и апробирование средств малой механизации. Технология забуривания начинается с установки мачты. Ее направления должно быть установлено точно по центру оси вышки.

После центровки вышки производится бурение под направление. Это опускание трубы для упрочнения скважин и заливка ее верхнего конца, который должен по направлению совпадать с желобом, цементом. После того, как направление в процессе бурения скважин было установлено, еще раз проверяют центровку между осями ротора и вышки.

В центре скважины производят бурение под шурф для квадрата и в процессе обсаживают трубой. Бурение шурфа скважины исполняется турбобуром, который во избежание слишком быстрого вращения удерживается пеньковым канатом. Одним концом он крепится к ноге вышки, а второй удерживается в руках через блочок.

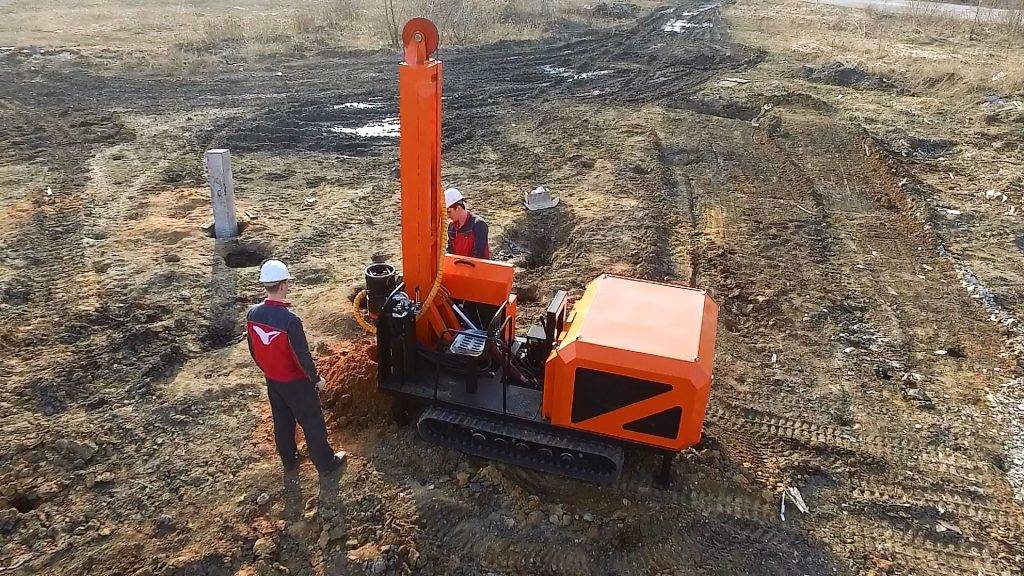

Бурение шнековым способом

Этот способ подходит для мягких, песчаных почв и непригоден для монолитных скалистых пород. Шнековое бурение применяют как в промышленных масштабах, так и для частных хозяйств.

Буровое оборудование в данном случае представляет собой передвижное устройство с ручным или механизированным буром, закрепленным на регулируемую штангу.

Сам бур представляет собой трубу обвитую стальной лентой – шнек и заострённые наконечник. Отсюда и пошло название метода бурения – шнековый.

Особенностью этого вида является то, что порода поднимается на поверхность по ленте шнека, без использования специальной промывочной жидкости. Поэтому работать можно при низких температурах.

Разработка шнеком ведется в горизонтальном и вертикальном направлениях. Вертикальные скважины используют под сваи и для добычи воды. Обычно глубина разработки на воду составляет от 50 до 80 м.

Рабочий процесс выглядит следующим образом: первый проход делают на глубину одной штанги, затем выключают установку, поднимают и наращивают штангу, после продолжают бурение.

Несмотря на то, что охлаждение бура во время работы происходит от почвы, более эффективными считаются шнеки с полой центральной трубой. По ней посредством гидравлического насоса подают воду или воздух, тем самым уменьшая силу трения о грунт и ускоряя разработку.

Во время работы измельченный грунт поднимается по ленте шнека на поверхность. Но часть его все равно осыпается на дно забоя. Поэтому по завершении бурения требуется прочистка и промывка ствола перед установкой обсадных труб.

Кроме того, шнековое бурение иногда применяется для организации абиссинского колодца в частных домах. Здесь установка отличается небольшой мощностью и малым диаметром шнека, поскольку максимальная глубина такого колодца до 15 м, а диаметр трубы до 4 см.

Рекомендации

Независимо от метода бурения, оборудование должно иметь режущие кромки, которые способны противостоять механическому воздействию. Для этого долото и края винтового резца наплавляются твердосплавным металлом, и применять нужно именно этот инструмент. Вынуть шнек на поверхность при окончании работ нужно аккуратно.

Только после этого устанавливаются обсадные трубы, которые могут быть металлическими или пластиковыми. При формировании обсадного трубопровода нужно обеспечить герметичность соединений. Если это стальные трубы, то лучше их сварить. ПНД имеют специальную резьбу, что упрощает задачу.

При подборе оснащения преимущество отдают пустотелым шнекам. Воздух способствует охлаждению. Если по каналу подавать воду, процедура облегчается за счет дополнительного размягчения грунта, что продлевает ресурс бура. Сухой грунт способствует быстрому износу рабочих граней.

Описанная технология подходит для самостоятельного применения, если речь идет о неглубоких скважинах. Когда это абиссинский колодец, проблем, скорее всего, не будет. Сложности начнутся, если требуется пробурить скважину на песок. Но если нужна артезианская вода, то бурение собственными силами практически невозможно, и придется нанимать бригаду специалистов и специализированную технику.

Микротоннелирование

Микротоннелирование можно считать своего рода симбиозом технологий горизонтального бурения и продавливания (конечно, очень далеко ушедшим от своих прародителей). Этот метод основан на строительстве тоннеля с помощью дистанционно управляемого проходческого щита, выдвигаемого из заранее подготовленной стартовой шахты. После завершения проходки (а она может вестись в прямолинейном или криволинейном направлении) его извлекают из приемной шахты.

Рис. 9. Оборудование для микротоннелирования компании Herrenknecht AG. Рис. 10. Бестраншейная санация водовода диаметром 1400 мм по технологии PipeWay (ГУП «Водоканал Санкт-Петербурга»).

Что означает приставка «микро»? Канадская фирма Lowat относит к этому классу технику для тоннелей диаметром до 1500 мм. В московском руководстве по применению микротоннелепроходческих комплексов и технологий микротоннелирования при строительстве подземных сооружений и прокладке коммуникаций закрытым способом сказано: «Микротоннелирование – процесс строительства подземного сооружения круглой формы поперечного сечения с диаметром от 200 до 2000 мм с использованием управляемых установок без присутствия людей в забое». Впрочем, иногда к микротоннелям относят тоннели диаметром 3000 мм.

От продавливания микротоннелирование отличается большей длиной проходки (до 500 м, а при необходимости до нескольких километров), скоростью и точностью (независимо от длины трассы она контролируется компьютерным комплексом с применением системы лазерного ведения). А кроме того, минимизацией затрат и материальных ресурсов. Импульс ускоренному развитию этой технологии в России дало не только появление эффективной техники (Lovat, Robbins, Herrenknecht AG), но и приход в нее квалифицированных специалистов из свернувших свою работу в середине 90 х годов метростроев.

С помощью микротоннелирования можно «пробиться» через грунты любой категории – от неустойчивых суглинков и водоносных песков до скальных пород, работать в смешанном забое, не бояться появления в грунтовом массиве по трассе крупнообломочных включений, валунов, гальки и щебня.

Для прокладки микротоннелированием используются самые разные трубы: полимербетонные, железобетонные, керамические, стеклопластиковые, асбестоцементные.

Виды водоносных скважин

Основные виды скважин на воду являются водозаборными, их не используют для других целей. Подходящий вариант для приусадебного участка можно определить самостоятельно. Выбор будет зависеть от наличия технического оснащения, финансовых возможностей, имеющихся навыков. Разновидности скважин:

1. Абиссинская. Этот вариант стоит использовать при наличии родника. Абиссинская скважина представляет собой узкий колодец длиной от 8 до 12 м. В ней всегда чистая вода, потому что загрязнения не попадают в нее с поверхности.
2. Фильтровая скважина на песок. Ее бурят на глубину от 15 до 30 м. Для этого можно использовать один из перечисленных способов: колонковый, шнековый, ударно-канатный. Источник оснащают трубой соответствующей длины диаметром от 100 до 180 мм с фильтром из сетки на заглубленном конце. Она должна быть из нержавеющей стали. Водозаборная скважина может обеспечить водой потребности загородного дома в течение 5 лет сезонной эксплуатации или 15 лет постоянного использования.
3. Артезианская скважина без оснащения устройством фильтрации. Ее бурят на глубину от 100 м. В этом случае вода будет кристально чистой, возможно и минерализованной. Это может быть как приятным, так и неприемлемым фактом. Избыточное содержание минералов делает воду непригодной для питьевых и бытовых целей. Есть большое количество ее разновидностей. Например, термометрическая скважина, ее предназначение — в измерении температуры грунта. Для этого устанавливается гирлянда температурных датчиков. Однако такие варианты не используют на приусадебных участках.

Легкое самоходное оборудование

Обладает большей мощностью привода и монтируется на шасси грузовика. Это позволяет перемещаться на дальние расстояния и производить работы непосредственно с платформы автомобиля. При желании бурильные станки можно снять с базового грузовика и использовать в наземном варианте.

Отличительные признаки легких самоходок:

• высокая скорость проходки скважин;
• возможность выполнения работ промышленного значения;
• мобильность при весе до 1 т.

Станки способны бурить стволы для водозаборных нужд, геологоразведочных изысканий и буронабивных свай в любых местах. Для повышения проходимости буровой установки ее устанавливают на гусеничные шасси. Присутствие в комплекте мачты облегает спуско-подъемные операции.

Когда применяется метод

Бурение роторным способом используется когда разрабатываются полускальные и скальные грунты для устройства скважин глубиной до ста пятидесяти метров. Для успешного бурения скал необходимо правильно подобрать бурильный инструмент – долото и утяжеленные трубы. По словам специалистов, для эффективной работы роторное бурение следует применять, если соблюдаются такие условия:

• Изучение гидрогеологического разреза участка проведено достаточно подробно.
• Известно, что почва состоит из скальных пород.
• Есть данные об уровне залегания водоносной жилы.
• Имеется хороший напор подземной воды.
• Есть возможность постоянной доставки промывочной жидкости.
