Основные неисправности элеваторного узла
Даже такое простое устройство, как элеваторный узел, может работать неправильно. Неисправности можно определить путем анализа показаний манометров в контрольных точках элеваторного узла:
- Неисправности часто вызываются засорением трубопроводов грязью и твердыми частичками в воде. Если наблюдается падение давления в системе отопления, которое до грязевика значительно выше, то эта неисправность вызвана засорение грязевика, который стоит в подающем трубопроводе. Грязь сбрасывается через спускные каналы грязевика, очищают сетки и внутренние поверхности устройства.
- Если скачет давление в системе отопления, то возможными причинами может быть коррозия или засорение сопла. Если произойдет разрушение сопла, то давление в расширительном баке отопления может превысить допустимое.
- Возможен случай, при котором растет давление в системе отопления, а манометры до и после грязевика в «обратке» показывают разные значения. В таком случае нужно чистить грязевик «обратки». Открываются сливные краны на нем, чистится сетка, и удаляются загрязнения изнутри.
- При изменении размеров сопла из-за коррозии происходит вертикальное разрегулирование контура отопления. Внизу батареи будут горячие, а на верхних этажах недостаточно нагретые. Замена сопла на сопло с расчетной величиной диаметра устраняет подобную неисправность.
Расчет элеваторного узла
Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.
Для расчетов пригодятся следующие формулы:
Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.
Это значение можно найти, используя приведенную в таблице формулу, где:
- Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
- Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
- T2о – температура обратки;
- h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).
По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.
Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.
После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.
Важно! Диаметр сопла округляем в меньшую сторону до сотых долей миллиметра. Но минимальное значение не может быть меньше трех миллиметров, потому что сопло быстро засорится
Клапан трехходовой
При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:
- постоянный режим;
- переменный гидрорежим.
Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.
Применяется шаровой кран в основном для:
- регулировки температуры теплых полов;
- регулировки температуры батарей;
- распределения теплоносителя на два направления.
Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.
- Как залить воду в открытую и закрытую систему отопления?
- Популярный напольный газовый котел российского производства
- Как грамотно спустить воздух из радиатора отопления?
- Расширительный бачок для отопления закрытого типа: устройство и принцип действия
- Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности
Рекомендуем к прочтению
Расширительный бачок для отопления закрытого типа: устройство и принцип действия Запорная арматура на отопление: виды и характеристики Коллектор отопления: устройство оборудования и особенности монтажа Расширительный бак для отопления: типы и популярные виды
2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом
Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты
Основные неисправности элеваторного узла
Даже такое простое устройство, как элеваторный узел, может работать неправильно. Неисправности можно определить путем анализа показаний манометров в контрольных точках элеваторного узла:
Неисправности часто вызываются засорением трубопроводов грязью и твердыми частичками в воде. Если наблюдается падение давления в системе отопления, которое до грязевика значительно выше, то эта неисправность вызвана засорение грязевика, который стоит в подающем трубопроводе. Грязь сбрасывается через спускные каналы грязевика, очищают сетки и внутренние поверхности устройства.
-
Если скачет давление в системе отопления, то возможными причинами может быть коррозия или засорение сопла. Если произойдет разрушение сопла, то давление в расширительном баке отопления может превысить допустимое.
- Возможен случай, при котором растет давление в системе отопления, а манометры до и после грязевика в «обратке» показывают разные значения. В таком случае нужно чистить грязевик «обратки». Открываются сливные краны на нем, чистится сетка, и удаляются загрязнения изнутри.
- При изменении размеров сопла из-за коррозии происходит вертикальное разрегулирование контура отопления. Внизу батареи будут горячие, а на верхних этажах недостаточно нагретые. Замена сопла на сопло с расчетной величиной диаметра устраняет подобную неисправность.
Элеватор водоструйный: конструкция и основные типы
Конструкция элеватора состоит из стальных труб соединенных между собой при помощи сварки в среде CO2. Внутри элеватора находится специальный стальной конус — сопло элеватора. В зависимости от проходного диаметра сопла, меняется и пропускная способность (производительность) элеватора.
|
Элеваторы отопления имеют восемь типовых моделей, которые обозначаются номерами от 0 до 7. Каждая модель имеет отличительные размерные характеристики и разницу в производительности (расход воды т/ч).
Технические характеристики и габаритные размеры водоструйных элеваторов
| Обозначение | Диаметр горловины Ду, мм | Диаметр сопла, мм | Расход воды, т/ч | Масса, кг | Размеры, мм | Фланец 1 Ду | Фланец 2 Ду | Фланец 3 Ду | ||||
| L | A | I | D | D1 | ||||||||
| Элеватор №0 | 10 | 3 | 0,2-0,5 | 6,4 | 256 | 75 | 85 | 115 | 135 | 25 | 32 | 32 |
| Элеватор №1 | 15 | 3 | 0,5-1 | 8,1 | 425 | 90 | 110 | 145 | 160 | 40 | 50 | 50 |
| Элеватор №2 | 20 | 4 | 1-2 | 8,1 | 425 | 90 | 110 | 145 | 160 | 40 | 50 | 50 |
| Элеватор №3 | 25 | 6 | 1-3 | 14,4 | 625 | 135 | 145 | 160 | 195 | 50 | 80 | 80 |
| Элеватор №4 | 30 | 7 | 3-5 | 14,4 | 625 | 135 | 135 | 160 | 195 | 50 | 80 | 80 |
| Элеватор №5 | 35 | 9 | 5-10 | 14,4 | 625 | 135 | 125 | 160 | 195 | 50 | 80 | 80 |
| Элеватор №6 | 47 | 10 | 10-15 | 18 | 720 | 180 | 175 | 195 | 215 | 80 | 100 | 100 |
| Элеватор №7 | 59 | 21 | 15-20 | 18 | 720 | 180 | 155 | 195 | 215 | 80 | 100 | 100 |
Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
В процессе изготовления каждый элеватор водоструйный подвергается гидравлическому испытанию на прочность сварных соединений при давлении 18 кгс/см2.
Габаритные размеры и характеристики сопла элеватора отопления
| № элеватора | dc, мм | d1, мм | d2, мм | L, мм |
| 3 | 32 | 25 | 85 | |
| 1 | 3 | 48 | 38 | 110 |
| 2 | 4 | 48 | 38 | 100 |
| 3 | 6 | 57 | 48 | 145 |
| 4 | 7 | 57 | 48 | 135 |
| 5 | 9 | 57 | 48 | 125 |
| 6 | 10 | 89 | 76 | 175 |
| 7 | 21 | 89 | 76 | 155 |
Размеры указаны справочно. Фактические размеры могут незначительно отличаться. Производитель оставляет за собой право вносить изменения в конструкцию элеватора, не указанные на данной странице.
Качество элеваторов ППК Свердловский подтверждено сертификатом соответствия ГОСТ Р. Каждое изделие поставляется в комплекте с паспортом.
Схемы подключения
Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:
С регулятором расхода воды
Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.
Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления
Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.
С регулирующим соплом
Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.
Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора
При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.
Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора
К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.
С регулирующим насосом
Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.
Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос
Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.
Устройство элеваторного узла
Жидкость поступает в предварительную камеру устройства из котла. Рядом с камерой установлен диффузор, к которому подведено ответвление обратки.
Из последнего через трёхходовой клапан часть воды перемещается наверх для охлаждения. Рабочее вещество из котла остывает до необходимой температуры, после чего предварительная камера пропускает его дальше.
Для нормального функционирования каждая часть системы оснащают запорной арматурой. В предварительную камеру, где происходит смешение потоков, также монтируют датчик температуры.
Компоненты элеваторного узла выполняют две функции: охлаждение воды, что также снижает давление на трубы; принудительное продвижение жидкости по системе, благодаря чему необязательно устанавливать циркуляционный насос.
Схема элементов
Общая схема представлена на следующем изображении.
Фото 1. Схема, на которой представлено общее устройство элеватора и указаны его важные части.
Принцип работы
Конструкция напоминает собой циркуляционный насос, способный выдерживать высокие показатели температуры и давления. В схему также входит клапан, который разрешает смешивать воду из труб подачи и обратки.
Принцип работы:
- Жидкость подаётся из обогревающего элемента в предварительную камеру.
- Вода отправляется в контур через диффузор. Последний предварительно балансирует температурный показатель вещества.
- На обратном пути вода попадает в гидравлический тройник, через который часть жидкости возвращается в камеру. Это необходимо для охлаждения горячего напора.
Справка! У большинства устройств коэффициент смешения регулируется вручную, но есть автоматизированные элеваторы.
Принцип работы элеваторного узла
Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.
Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.
Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.
Например, при температурном графике 130/70:
- при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
- при 0 градусов 76 градусов;
- при -22 градуса 115 градусов;
Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .
Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.
Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).
Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.
Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.
Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.
Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.
Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов
Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем.
Принцип работы элеваторного узла
Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.
Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.
Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.
Например, при температурном графике 130/70:
- при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
- при 0 градусов 76 градусов;
- при -22 градуса 115 градусов;
Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .
Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.
Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).
Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.
Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.
Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.
Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.
Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов
Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.
Виды схем установки тепловых узлов
Становится понятно, что тепловой узел в многоквартирном доме находится в подвале, где и начинается подача тепла в каждую квартиру. Схема теплового узла указана на этом фото.
Как видно из картинки, это элеваторная схема. Ее можно назвать самой простой и не дорогостоящей. Но, недостатком этой системы является то, что выполнять регулировку температуры в трубах невозможно. В связи с этим возникают некоторые неудобства у конечных потребителей. Тепловая энергия перерасходуется при оттепели за отопительный сезон. Основная делать такой схемы — это элеватор. А перед ним может быть установлен редуктор понижения давления. А сам элеватор служит для того, чтобы подмешивать остывший теплоноситель к горячему. На его выходе создается разряжение, что и служит основой работы. За счет этого разряжения, в элеваторе теплоноситель находится под меньшим давлением, поэтому и происходит смешивание.
Но, есть еще одна схема установки системы. Она работает на основе теплообменника. Вы можете увидеть ее на этом фото.
Благодаря тому, что тепловой пункт подключается через этот самый теплообменник, теплоноситель внутри дома и теплоноситель из теплотрассы разделяется. А за счет этого разделения, предоставляется возможность его выполнять его подготовку. Для этой цели используются присадки и фильтрация. Именно эта схема открывает большие двери для регулирования температуры и давления теплоносителя в трубах
Почему это важно? Дело в том, что схема на основе теплообменника позволяет снижать растраты на отопление
Если говорить о подмешивании теплоносителя, то для такой системы оно выполняется за счет термостатических клапанов. Особенностью использования является и то, что жильцы могут позволить себе использование алюминиевых радиаторов. Только вот есть небольшой нюанс — при некачественном теплоносителе внутри системы, срок службы радиаторов снижается. Естественно, что вы не сможете осуществлять контроль качества теплоносителя внутри. Вот почему лучше не рисковать и довольствоваться биметаллическими или чугунными радиаторами.
Обратите внимание! При подключении ГВС через теплообменник, появляется возможность контроля давления внутри и температуры воды. Хочется отметить, что некоторые управляющие, что любят наживаться на добросовестных плательщиках, могут заниматься обманом жильцов дома. Как? Занижая температуру воды всего лишь на несколько градусов
На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц
Как? Занижая температуру воды всего лишь на несколько градусов
На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц
Сферы применения и предназначение
Разобравшись со схемой теплоузла отопления, можно переходить непосредственно к монтажным работам. Как известно, такие установки зачастую используются в многоквартирных помещениях, которые подключены к общей коммунальной отопительной системе.
Тепловые узлы предназначаются для таких задач:
- Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
- Мониторинга текущего состояния систем отопления.
- Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
- Проведения денежных расчетов и составления оптимального плана расходов энергии.
Обустраивая отопительную систему в помещении, нужно понимать, что центральное отопление требует определенных затрат. Если речь идет о многоквартирном здании, то все расходы разделяются на жильцов. Но иногда они бывают неоправданными из-за недобросовестного отношения управляющих компаний и неправильной установки деталей системы.
И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев

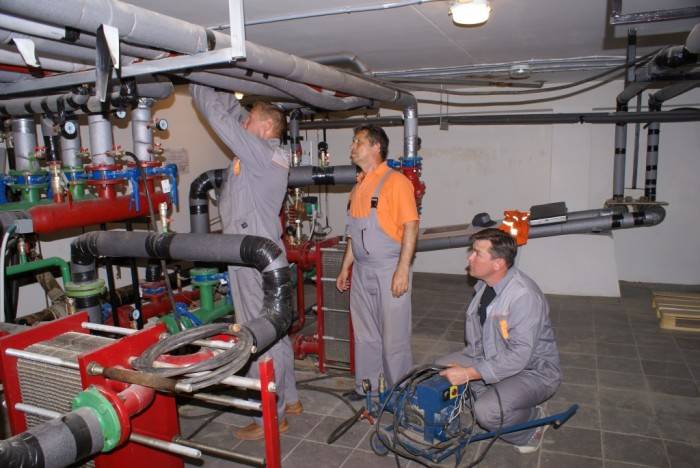

Возможные проблемы и неисправности
Несмотря на прочность приборов, иногда элеваторный узел отопления дает сбои. Горячая вода и высокое давление быстро находят слабые места и провоцируют поломки.
Это неизбежно случается, когда отдельные узлы имеют сборку ненадлежащего качества, расчет диаметра сопла выполнен неверно, а также по причине образования засоров.
Элеватор отопления, работая, может создавать шум. Если такое наблюдается, значит, в выходной части сопла в процессе эксплуатации образовались трещины или задиры.
Причина появления неровностей кроется в перекосах сопла, вызванных подачей теплоносителя под высоким давлением. Такое случается, если избыточный напор не дросселируется регулятором расхода.
Не соответствие температуры
Качественную работу элеватора можно поставить под сомнение и тогда, когда температура на входе и выходе слишком различается с температурным графиком. Скорее всего, причиной тому завышенный диаметр сопла.
Не правильный расход воды
Неисправный дроссель приведет к изменению расхода воды в сравнении с проектным значением.
Такое нарушение легко определить по изменению температуры во входящей и обратной трубопроводных системах. Проблема решается путем ремонта регулятора расхода (дросселя).
Неисправные элементы конструкции
Если схема присоединения отопительной системы к наружной тепловой магистрали имеет независимый вид, то причину некачественной работы элеваторного узла могут вызвать неисправные насосы, водонагревательные узлы, запорная и предохранительная арматура, всевозможные утечки в трубопроводах и оборудовании, неисправность регуляторов.
К основным причинам, негативно влияющим на схему и принцип работы насосов, можно отнести разрушение эластичных муфт в соединениях насоса и валов электродвигателя, износ шарикоподшипников и разрушение посадочных мест под них, образование свищей и трещин на корпусе, старение сальников. Большинство перечисленных неисправностей устраняется ремонтом.
Проблему свищей и трещин на корпусе решают его заменой.
Неудовлетворительная работа водонагревателей наблюдается, когда нарушена герметичность труб, произошло их разрушение либо слипание трубного пучка. Решение проблемы состоит в замене труб.
Засоры – это одна из распространенных причин плохого теплоснабжения. Их образование связано с попаданием грязи в систему, когда грязевые фильтры неисправны. Увеличивают проблему и отложения продуктов коррозии внутри труб.
Уровень засорения фильтров можно определить по показаниям манометров, установленных перед фильтром и после него. Значительный перепад давления подтвердит либо опровергнет предположение о степени засоренности. Для прочистки фильтров достаточно отвести грязь через спускные устройства, находящиеся в нижней части корпуса.
Любые неполадки трубопроводов и отопительного оборудования должны устраняться незамедлительно.
Незначительные замечания, не влияющие на работу отопительной системы, в обязательном порядке регистрируются в специальной документации, их включают в план текущих или капитальных ремонтных работ. Ремонт и устранение замечаний происходит в летнее время до начала очередного отопительного сезона.
