Популярные модели
Несмотря на большой модельный ряд, некоторые газовые котлы Навьен пользуются наибольшим покупательским спросом. Предлагаем познакомиться с обзором моделей, заслуживших положительные отзывы у потребителей.
Navien DELUXE 13K: рейтинг 4,5/5
Конвекционная настенная модель, рассчитанная на тепловую мощность 7–13 кВт. Закрытая камера сгорания. Может использоваться для отапливания помещений на 130 м². Электронное управление. Подходит для природного и сжиженного газа. Расход первого 1,4 м³/ч, второго – 1,16 кг/ч. Нагрев теплоносителя до 40ºС – 80ºС, горячей воды – до 30ºС – 60ºС. Комплектуется пультом ДУ.
Navien DELUXE 13K
Navien DELUXE COAXIAL 16K: рейтинг 4,5/5
Двухконтурная модель, подходящая для обогрева здания площадью 160 м². КПД 91,2%. Способна выработать тепловую мощность 9–16 кВт. Может работать на природном и сжиженном газе, расходуя, соответственно, 1,72 м³/ч и 1,43 кг/ч. Максимальный нагрев теплоносителя до 80ºС, воды до 60ºС. Комплектуется пультом ДУ и дисплеем. Вес 28 кг. Настенный котёл.
Navien SMART TOK 24K: рейтинг 5/5
Конвекционная модель с широкими функциональными возможностями.Актуальная для обогрева помещения площадью 240 м². Вырабатывает тепловую мощность 8–24 кВт. Для природного и сжиженного газа. Расход первого – 2,79 м³/час, второго – 2,15 кг/ч. Комплектуется пультом ДУ и дисплеем. Имеется возможность внешнего управления. Вес 28 кг. Допускает подключение коаксиального и разделного дымохода.
Navien SMART TOK 24K
Основные неисправности и их решения
Неисправности котлов Navien обычно диагностируются самостоятельно и отображаются на дисплее соответствующим кодом. По сигналу с того или иного датчика включается сообщение о возникшей проблеме.
Наиболее распространенными ошибками считаются:
- 02. Отсутствие /недостаточное количество воды в системе. Вопрос решается подпиткой системы или заменой датчика протока.
- 03. Отсутствие пламени в камере сгорания. Свидетельствует о проблемах с системой розжига, или отсутствием газа.
- 05-06. Обрыв или короткое замыкание датчика ОВ.
- 07-08. Обрыв или короткое замыкание датчика ГВС.
- 09. Отказ вентилятора.
- 10. Сбой системы дымоудаления.
- 15. Проблемы с платой управления.
- 16. Перегрев котла.
Решение большинства проблем состоит в замене соответствующих датчиков или узлов, а также — в очистке и удалении отложений в соединительных трубопроводах.
ВАЖНО!
Не рекомендуется браться за ремонт самостоятельно. Данную процедуру следует поручить специалистам из сервисного центра или иной профильной организации.
Популярные модели
Наступило время рассмотреть самые популярные модели газовых котлов Навьен, востребованных среди отечественных потребителей. Именно они заслужили самые высокие оценки пользователей, обеспечивая их теплом.
Газовый котел Navien ATMO 24AN
Двухконтурный газовый котел Navien ATMO 24AN выполнен по традиционной конвекционной схеме и оснащен открытой камерой сгорания. При мощности в 24 кВт он может прогреть до 240 кв. м. жилой площади, затрачивая на это до 2,47 куб. м/час (это максимальный показатель). Производительность ГВС достигает 13,7 л/мин. Первичный теплообменник выполнен из меди, вторичный – из прочной стали. При необходимости, прибор можно перенастроить на работу со сжиженным газом.
Для более удобного управления к агрегату подключаются пульты дистанционного управления со встроенными термостатами (такой пульт поставляется в комплекте). Внутри них предусмотрена вся необходимая обвязка – это расширительные бачки и циркуляционные насосы. Ориентировочная стоимость оборудования варьируется в пределах 23-26 тыс. рублей.
Газовый котел Navien DELUXE24K
Перед нами навесной котел Навьен, созданный на основе горелки с закрытой камерой сгорания. В отличие от предыдущей модели, в глаза бросается явный минус – это стальной первичный теплообменник. Если проанализировать отзывы специалистов, то мы можем выяснить, что самыми устойчивыми и легкими в ремонте являются медные теплообменники, но оборудование с ними дороже в цене. Мощность представленного агрегата составляет 24 кВт, производительность контура ГВС – до 13,8 л/мин. Он оснащен электронным управлением с системой диагностики и комнатным термостатом. КПД аппарата составляет 90,5%, стоимость – 24-26 тыс. рублей.
Газовый котел Navien Smart Tok 24K
В линейке оборудования от Навьен этот агрегат является самым продвинутым. Он наделен закрытой камерой сгорания, электронной системой управления, пультом ДУ, опцией управления через интернет, системой самодиагностики, программатором рабочих режимов, встроенной обвязкой и датчиком уличной температуры. Иными словами, это самый нафаршированный аппарат от корейского Навьен. Тепловая мощность регулируется в диапазоне от 8 до 24 кВт, производительность контура ГВС – до 13,8 л/мин. КПД составляет 91%, максимальное потребление газа достигает 2,79 куб. м/час. Возможна работа прибора на сжиженном газе.
Чем отличается данная модель от других представителей серии?
В составе серии имеются следующие модели:
- Navien Deluxe Coaxial 24k.
- Navien Deluxe Plus 24k.
- Navien Deluxe 24k.
Отличия моделей друг от друга невелики. Модель «Коаксиал» рассчитана под использование горизонтального коаксиального дымохода (тип «труба в трубе»), удобного при монтаже в уже обжитом доме.
Она не требует сложной организации прохода дымохода сквозь перекрытия и кровлю. Модель «Plus» имеет встроенную прямо в корпус панель управления, что удобно при установке агрегата на кухне.
Базовая модель Navien Deluxe имеет два патрубка для вывода продуктов горения и подачи свежего воздуха, отдельного для каждой линии.
Они могут быть подключены как к вертикальным трубопроводам, так и выведены сквозь стену.

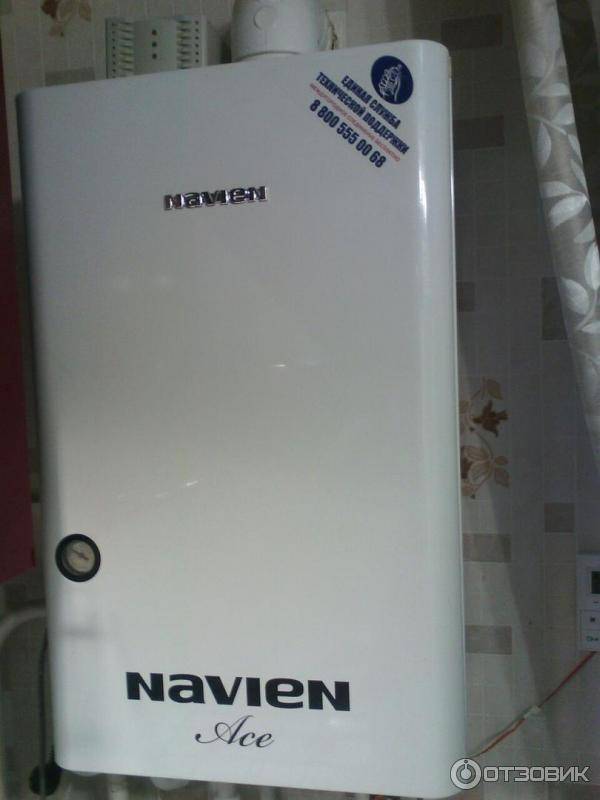

Серия газовых котлов Navien Ace
Котлы Навьен серии Айс (Асе) представляют собой семейство газовых двухконтурных агрегатов, изготовленных южно-корейской компанией KyungDong NAVIEN.
Они обеспечивают обогрев жилища и параллельно снабжают его горячей водой. Особенностью оборудования Navien является специализация на российских условиях, климатических и технологических.
Имеется возможность работы на низком давлении газа и воды, устойчивость к перепадам и резким скачкам напора.
Кроме того, присутствует защитная система, компенсирующая перепады напряжения в сети электропитания до 30%.
Кроме того, ценовая политика компании такова, что стоимость котлов Navien примерно в 2 раза ниже европейского оборудования соответствующей мощности. Такие преимущества высоко оценены пользователями, спрос на агрегаты Navien устойчив и понемногу растет.
ВАЖНО!
Неправильная эксплуатация или сложные условия функционирования способны в короткий срок вывести котел из строя. Это не следствие некачественной сборки, а результат недостаточного внимания и неприятия должных мер по созданию оптимальных условий работы.
Где используется
Газовые двухконтурные котлы Navien серии Ace предназначены для организации обогрева и горячего водоснабжения жилых помещений или офисов соответствующей площади.
Этим ограничивается область использования данных агрегатов, хотя их вполне можно устанавливать в любых помещениях. Основная задача состоит в соответствии обслуживаемой площади возможностям оборудования и наличии всех необходимых ресурсов — газа, электроэнергии и воды (теплоносителя).
ОБРАТИТЕ ВНИМАНИЕ!
Кроме площади, необходимо учитывать объем помещения, который может оказаться слишком велик для данной модели котла Навьен. В паспорте изделия указывается максимальный объем, возможный для нормального функционирования системы.
Функциональность DIP-переключателей
После монтажа газового котла и всей системы отопления не стоит спешить с запуском оборудования
Важно правильно настроить агрегат, ведь от этого зависит экономичность и безопасность его работы
Регулировка производиться с помощью платы управления, которая размещена в правой нижней части прибора. На ней расположены небольшие ДИП-переключатели котла Навьен на два положения. На старых версиях платы их всего 10, на более новых, например, Prime — 12 штук. Ознакомимся с их ролью в управлении котлом.
- Первый переключатель переводится в положение включено для развоздушивания системы. Эта процедура производится при первом запуске системы отопления. После включения тумблера, циркуляционный насос будет беспрерывно работать на протяжении двух часов. Если этого времени окажется недостаточно для развоздушивания системы, перезапустите функцию еще раз, путем выключения и включения переключателя.
- Второй DIP-переключатель отвечает за установку максимального давления газового клапана. Когда тумблер активен, агрегат работает на максимальных значениях.
- Третий переключатель принуждает теплогенератор работать на минимальном значении давления.
Котел Навьен
- Четвертый DIP-переключатель отвечает за дымоход. Положение FE соответствует раздельному дымоходу, где на заборе воздуха и на выхлопе стоят две разные трубы. Режим FF стоит включать в котлах с коаксиальной системой отвода продуктов сгорания. В таких моделях используется технология “труба в трубе”, где внутренняя трубка выводит горячую копоть и нагревает воздух, поступающий через внешнюю трубу.
- Пятый переключатель определяет тип топлива, с которым работает газовое оборудование. Положение “Выкл” означает, что в котел поступает природный газ (G20), а режим “вкл” стоит активировать, если у вас пропан.
- Шестой DIP-переключатель определяет модель котла: Navien Ace Coaxial и Navien Deluxe Coaxial.
- Седьмой тумблер отвечает за частоту котла. Обычно оборудование Навьен работает на частоте 50 Гц. В таком случае, переключатель должен находиться в режиме включено. Положение выключено активируется для частоты 60 Гц.
Котел Навьен
Восьмой, девятый и десятый ДИП переключатели котла Навьен Делюкс задают мощность газового прибора. Параметры каждого конкретного котла указаны в его инструкции по эксплуатации. В специальной таблице указана модель оборудования и требуемые положения для каждого из последних трех переключателей. Например, для модификации 16 KW, 8-й тумблер будет включен, а 9-й и 10-й выключены
С помощью этих элементов можно регулировать мощность котла, но важно помнить, что значения выставляются либо такие, как в руководстве от производителя, либо меньшие, если позволяет горелка. Переключение этих ДИП переключателей котла Навьен 24к обязательно нужно делать при отключенном электропитании котла
В моделях Navien Prime функциональность последних 6 переключателей будет несколько отличаться:
Инструкция по подключению
Монтаж котла производится на прочную и монолитную стену, способную выдерживать вес устройства — около 30 кг.
Крепление на гипсокартонные перегородки запрещается. Для установки используются анкерные болты и соответствующие кронштейны.
Для снижения уровня шума и предотвращения распространения вибрации по всем помещениям рекомендуется между корпусом и несущей стеной устанавливать эластичные (резиновые) демпфирующие прокладки.
Никакой сложности в подключении нет, главной задачей является правильное присоединение нужных трубопроводов к соответствующим штуцерам устройства. Большинство проблем возникает на стадии монтажа системы отопления и разводки ГВС.
ВАЖНО!
Необходимо обеспечить соответствие присоединительных размеров для всех трубопроводов и газовой магистрали.
Виды газовых котлов Navien (Навьен)
Конструктивное исполнение каждой отдельно взятой модели отопительного оборудования Navien может существенно отличаться друг от друга. Это оказывает определённое влияние на порядок выполнения монтажных работ и особенности эксплуатации. Предлагаем познакомиться с основными видами газовых котлов Навьен, чтобы вы смогли решить, какой вариант идеально подойдёт для вашего дома.
Производитель предлагает широкий модельный ряд
По способу установки
В зависимости от способа установки, газовые котлы Navien принято делить на напольные и настенные. Первые монтируются на полу и имеют достаточно большие габариты. Для их размещения, чаще всего, выделяется отдельная котельная. В маркировки подобных моделей Навьен присутствует буква «N». У настенных устройств более компактные размеры. Их крепят на вертикальную поверхность.
Настенные газовые котлы Навьен имеют небольшие габариты
Вес напольных котлов Navien может быть значительным
По количеству контуров
Компания «Навьен» предлагает одно- и двухконтурные модели. Первый вид используется исключительно для нагрева воды для системы отопления. Во втором – предусмотрен дополнительный контур, позволяющий нагреть определённое количество воды для ГВС.
Двухконтурные котлы Navien используются для обогрева дома и нагрева воды
По функционалу
Функциональные возможности устройств зависят от того, к какой линейке относится устройство:
- Prime. Для этого модельного ряда характерна максимальная комплектация. Газовые котлы полностью отвечают требованиям, предъявляемым к отопительному оборудованию, так как при их разработке использовались инновационные технологии. Мощность может колебаться в пределах 13–35 кВт. Актуальная информация отображается на жидкокристаллическом дисплее;
- Deluxe. Функционал устройств близок к предыдущей линейке, однако отсутствует дисплей. Дозирование воздушной струи для оптимизации рабочих параметров газового котла обеспечивается с помощью датчика давления воздуха (APS). Представлен широкий модельный ряд устройств с мощностью 10–40 кВт;
- Ace. Наиболее востребованная линейка с оптимальным функционалом и приемлемой стоимостью. Возможна работа в ручном, автоматическом режиме и по таймеру. Компания предлагала газовые котлы с открытой камерой Ace Ftmo и с закрытой – Ace Turbo. Однако недавно было опубликовано заявление о снятии данной линии с производства;
- Steel (GA/GST). Одноконтурные и двухконтурные приборы с мощностью 11–40 кВт, для изготовления которых используются прочные материалы, включая нержавейку. Функционал зависит от комплектности;
- SmartTok. Современное отопительное оборудование, допускающее дистанционное управление посредством смартфона. Позволяет отрегулировать режим работы котла на расстоянии, а также с помощью голоса. Предусмотрен датчик наружной температуры.
Prime – обладает максимальным функционаломЛинейка Ace имеет оптимальный функционал
Устройство
Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.
В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.
Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.
Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.
Разновидности газовых котлов и их технические характеристики
Котлы Навьен мощностью 13 кВт имеют довольно большой модельный ряд:
Navien Deluxe
Серия Deluxe пришла на смену модельному ряду Navien Ace, производство которого прекращено. Конструкция серии Deluxe мало отличается от устройства старых моделей, но внесены некоторые усовершенствования, усилены слабые узлы, увеличен общий ресурс котла.
Технические характеристики:
Страна, производитель | Южная Корея, Навьен |
Тип | Двухконтурный |
Способ установки | Настенный |
Вид топлива | Природный или сжиженный газ |
Площадь обогрева | 130 м2 |
Обогреваемый объем | 364 м3 |
КПД | 91,7% |
Тип камеры сгорания | Закрытый |
Полезная мощность | 7-13 квт |
Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
Температура ОВ | 30°-85° |
Температура ГВС | 30°-65° |
Материал теплообменника | Нержавеющая сталь |
Размеры | 695x440x265 |
Вес | 28 кг |
Navien Deluxe Plus
Один из вариантов серии Deluxe, отличающийся небольшим изменением количества потребляемого газа. Кроме того, он имеет коаксиальный дымоход, удобный в монтаже и не требующий создания лишних проходов сквозь перекрытия и кровлю.
Характеристики:
Страна, производитель | Южная Корея, Навьен |
Тип | Двухконтурный |
Способ установки | Настенный |
Вид топлива | Природный или сжиженный газ |
Площадь обогрева | 130 м2 |
Обогреваемый объем | 364 м3 |
КПД | 91,7% |
Тип камеры сгорания | Закрытый |
Полезная мощность | 7-13 квт |
Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
Температура ОВ | 30°-85° |
Температура ГВС | 30°-65° |
Материал теплообменника | Нержавеющая сталь |
Размеры | 695x440x265 |
Вес | 28 кг |
Navien Deluxe S
Новинка среди котлов серии Deluxe. Имеет усовершенствованные узлы, устранены некоторые недоработки в соединениях и деталях. Обладает несколько уменьшенными размерами.
Параметры котла:
Страна, производитель | Южная Корея, Навьен |
Тип | Двухконтурный |
Способ установки | Настенный |
Вид топлива | Природный или сжиженный газ |
Площадь обогрева | 130 м2 |
Обогреваемый объем | 364 м3 |
КПД | 91,7% |
Тип камеры сгорания | Закрытый |
Полезная мощность | 7-13 квт |
Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
Температура ОВ | 30°-85° |
Температура ГВС | 30°-65° |
Материал теплообменника | Нержавеющая сталь |
Размеры | 695x400x255 |
Вес | 28 кг |
Navien Ace Atmo
Котел оборудован камерой сгорания открытого типа. Это несколько меняет общую конструкцию агрегата, требует использования в хорошо проветриваемом помещении. Возможна работа только на природном газе. Для большего теплового эффекта в конструкции применен медный теплообменник, дающий лучший режим передачи тепловой энергии.
Характеристики котла:
Страна, производитель | Южная Корея, Навьен |
Тип | Двухконтурный |
Способ установки | Настенный |
Вид топлива | Природный или сжиженный газ |
Площадь обогрева | 130 м2 |
Обогреваемый объем | 364 м3 |
КПД | 86% |
Тип камеры сгорания | Открытый |
Полезная мощность | 7-13 квт |
Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
Температура ОВ | 40°-80° |
Температура ГВС | 30°-65° |
Материал теплообменника | Медь |
Размеры | 720x430x340 |
Вес | 26 кг |
Navien Prime
В дополнение к стандартному набору опций данный котел снабжен погодозависимой автоматикой, самостоятельно регулирующей режим обогрева в соответствии с изменениями температуры на улице. Это снимает с владельца заботу об изменении настроек котла и повышает комфорт для жильцов дома.
Страна, производитель | Южная Корея, Навьен |
Тип | Двухконтурный |
Способ установки | Настенный |
Вид топлива | Природный или сжиженный газ |
Площадь обогрева | 130 м2 |
Обогреваемый объем | 364 м3 |
КПД | 91,7% |
Тип камеры сгорания | Закрытый |
Полезная мощность | 7-13 квт |
Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
Температура ОВ | 30°-85° |
Температура ГВС | 30°-65° |
Материал теплообменника | Нержавеющая сталь |
Размеры | 695x440x265 |
Вес | 28 кг |
Navien Smart TOK
Данный агрегат является наиболее продвинутой моделью. При одинаковых технических характеристиках, он обладает погодозависимым режимом обогрева, имеет возможность управления со смартфона, для чего в него встроен модуль WiFi.
Параметры котла:
Страна, производитель | Южная Корея, Навьен |
Тип | Двухконтурный |
Способ установки | Настенный |
Вид топлива | Природный или сжиженный газ |
Площадь обогрева | 130 м2 |
Обогреваемый объем | 364 м3 |
КПД | 91,7% |
Тип камеры сгорания | Закрытый |
Полезная мощность | 7-13 квт |
Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
Температура ОВ | 40°-80° |
Температура ГВС | 30°-60° |
Материал теплообменника | Нержавеющая сталь |
Размеры | 695x440x265 |
Вес | 28 кг |
Чем отличается данная модель от других представителей серии?
В составе серии имеются следующие модели:
- Navien Deluxe Coaxial 24k.
- Navien Deluxe Plus 24k.
- Navien Deluxe 24k.
Отличия моделей друг от друга невелики. Модель «Коаксиал» рассчитана под использование горизонтального коаксиального дымохода (тип «труба в трубе»), удобного при монтаже в уже обжитом доме.
Она не требует сложной организации прохода дымохода сквозь перекрытия и кровлю. Модель «Plus» имеет встроенную прямо в корпус панель управления, что удобно при установке агрегата на кухне.
Базовая модель Navien Deluxe имеет два патрубка для вывода продуктов горения и подачи свежего воздуха, отдельного для каждой линии.
Они могут быть подключены как к вертикальным трубопроводам, так и выведены сквозь стену.
Специфика газовых котлов Навьен из различных модельных рядов
Возможности и особенности работы газовых котлов «Navien» могут существенно отличаться в зависимости от того, к какой линейке они относятся. Предлагаем познакомиться со спецификой каждого вида, чтобы вам было проще ориентироваться в существующих разновидностях.
У каждого вида свои особенности работы и монтажа
Атмосферные котлы Навьен
Газовые котлы данного модельного ряда способны сохранять работоспособность в самых неблагоприятных условиях при значительных колебаниях давления в газовом трубопроводе. Комплектуются камерой сгорания открытого типа. Как следствие, для своевременного отвода продуктов сгорания, атмосферники должны подключаться к дымоходу с подходящей тягой. В их маркировке присутствует аббревиатура «АТМО».
Забор воздуха осуществляется снаружи дома
При их использовании, температура теплоносителя в отопительном контуре может колебаться в пределах от 40ºС до 80ºС, а горячей воды – от 30ºС до 60ºС. Устройства могут работать на природном и сжиженному газу. Это делает возможным отопление строений, располагающихся вдали от газовой магистрали.
К выполнению монтажных работ предъявляются особые требования
Турбированные котлы Navien
Оборудование данной линейки способно сохранять работоспособность при колебании давления в газовом трубопроводе. Наличие специального чипа SMPS делает их устойчивыми к скачкам напряжения. Турбированные газовые котлы комплектуются закрытой камерой сгорания. В зависимости от способа подачи воздуха и отвода продуктов сгорания, их принято делить на устройства:
- С коаксиальным дымоходом. Об том свидетельствует буква «E» в маркировке. Конструктивное исполнение дымохода предполагает наличие двух труб, размещённых внутри друг друга. Внешняя используется для своевременной подачи кислорода в камеру сгорания. Внутренняя выводит продукты сгорания.
- С раздельным дымоходом. В маркировке присутствует «K». У таких котлов есть два патрубка, один из которых используется для подачи воздуха, второй – для отвода продуктов сгорания.
В коаксиальном дымоходе труба находится внутри трубы
Конденсационные котлы Навьен
Это современные устройства, для маркировки которых используются символы «NCN». Благодаря особому конструктивному исполнению обладают высоким КПД. Для нагрева теплоносителя используется собранный в теплообменнике и нагретый до высокой температуры конденсат. Особая система обеспечивает сбор конденсата без вредных примесей.
Особое конструктивное исполнение конденсационных газовых котлов Навьен делает их надёжными и высокопроизводительными
Диапазон цен
Стоимость котла Навьен Делюкс 24К находится в пределах 30-32 тыс руб, в зависимости от региона, продавца и логистических условий.
В отдаленных районах цена может подрасти из-за сложности транспортировки. Необходимо учитывать стоимость доставки, монтажа и прочие накладные расходы, которые могут заметно увеличить общую сумму расходов.
Кроме того, надо оформить гарантийный договор с сервисной организацией, поскольку магазины ремонтом и обслуживанием техники не занимаются.
ОБРАТИТЕ ВНИМАНИЕ!
Планируя установку котла, следует параллельно посчитать стоимость монтажа системы отопления и разводки ГВС, которые также потребуют немалых расходов.
Модельный ряд котлов Navien
По количеству контуров выделяется: двухконтурный и одноконтурный газовый котел Навьен. Подразделяются агрегаты и по способу отвода продуктов горения:
- атмосферные — здесь отвод продуктов сгорания и приток воздуха осуществляется за счет естественной циркуляции. Камера сгорания у таких приборов — открытая;
- турбированные — здесь нагнетание воздуха и удаление продуктов горения происходит посредством приточно-вытяжного вентилятора. В таких моделях дымоход может быть как коаксиальным, так и раздельным. В первом случае вытяжная труба находится внутри приточного трубопровода.
Модели котлов выпускаются с различными показателями мощности: от 10 до 40 кВт. Отопительные прибор способны эффективно справиться с обогревом помещений, площадью от 30 до 400 м². При нагреве воды до температуры 25°С, производительность оборудования равна 7-23 л/мин, до 40°С — от 4 до 14 л/мин.
Автоматика, которая входит в комплектацию оборудования, дает возможность осуществлять забор горячей воды сразу в нескольких точках и при этом поддерживать заданный температурный режим.
Информацию об автоматике для газовых котлов вы найдете здесь
На российском рынке изделия компании Навьен представлена двумя марками Deluxe и Ace. В маркировке моделей указывается мощность — цифровое значение в кВт.
Агрегаты турбированного типа имеют буквенное обозначение типа дымохода: Е — Euro свидетельствует о коаксиальном виде, К — корейское исполнение, т.е. — раздельный.
Приборы с открытой в маркировке обозначаются индексом А — атмосферные.
Prime
Навьен Прайм с погодозависимой автоматикой
Из всех изделий, выпускаемых компанией, именно в этой серии собраны наилучшие инновационные технологии. Агрегаты предназначены для отопления и снабжения дома горячей водой. Благодаря своей конструкции у данного устройства можно выделить следующие достоинства:
- способен функционировать даже при минимальном давлении газа в 0,13 бар;
- обеспечение горячим водоснабжением даже при значительном сокращении напора в водопроводных трубах;
- встроенная система контроля работы прибора в зависимости от погоды. Для того, чтобы привести ее в активное состояние, нужно установить датчик на улице; Принцип работы погодозависимой автоматии описан в этой записи
- встроенный циркуляционный насос вступает в работу при снижении температуры в помещении до 5°С;
- имеется функциональный жидкокристаллический дисплей;
- хорошая защита от перепадов напряжения в сети — до 30% от стандартного значения. При этом котел продолжает функционировать, но внутренняя защита осуществляет подачу уже стабилизированного напряжения;
- теплообменник из нержавейки, который снижает риск образования коррозии и отложений на поверхности.
Котлы представлены в диапазоне мощностей от 13 до 30 кВт.
Deluxe
Navien Deluxe Plus двухконтурный
Газовый котел Навьен Делюкс имеет все те же свойства, который были описаны в предыдущей модели. Помимо этого, стоит отметить, что здесь в комплектацию входит датчик давления воздуха APS, который экономит расход газа в процессе функционирования котла. Он осуществляет регулировку мощности воздушного потока, который образуется вентилятором. При этом он расположен таким образом, что риск попадания конденсата на поверхность сведен к нулю. Модели представлены диапазоном от 10 до 40 кВт.
Востребован у потребителей газовый котел Navien DELUXE 24K. Это агрегат настенного исполнения с закрытой камерой сгорания. Теплообменник здесь выполнен из стали, что скорее минус, чем плюс. Как понятно из названия, мощность здесь составляет 24 кВт, производительность контура горячего водоснабжения — до 13,8 л/мин.
В комплектацию входит электронное управление с системой диагностики и комнатным термостатом. Производительность данного газового котла — высокая, КПД доходит до 90 %.
Устройство
В состав основных узлов отопительного агрегата Navien Deluxe 24К входят:
- Теплообменники (основной и вспомогательный) из нержавеющей стали для ОВ и ГВС.
- Расширительный бак.
- Газовая горелка.
- Циркуляционный насос.
- Вентилятор для наддува горения.
- Трехходовой и газовый клапаны, обеспечивающие изменение режимов работы.
- Платы, датчики, узлы управления и т.д.
Принцип действия агрегата заключается в нагреве воды и теплоносителя посредством тепловой энергии от сжигания газа.
Теплообменник обеспечивает раздельное передвижение ОВ и ГВС без смешивания. Трехходовой кран обеспечивает заданную температуру ОВ перед подачей в систему.
Циркуляционный насос дает необходимый импульс потоку, а вентилятор обеспечивает подачу свежего воздуха для усиления эффективности горения газа.
Конденсационные водогрейные котлы
Одной из последних разработок фирмы стали конденсационные котлы высокой эффективности, разработанные в 2006 г. и выпускаемые по собственной технологии, не имеющей мировых аналогов. Представителем этого вида теплогенераторов может служить настенный котел Navien модели NCN. Его работа основана на принципе подогрева обратной воды из отопления отходящими продуктами сгорания, что обеспечивает дополнительную экономию топлива за счет отбора скрытого тепла водяного пара, содержащегося в отходящих газах.
Дополнительный теплообменник способствует увеличению сопротивления проходу уходящих газов, поэтому газовые котлы Navien NCN оборудованы устройством их принудительного удаления.
Конденсационные котлы, в отличие от традиционных, снабжены конденсатосборником и специальным трубопроводом. Конденсатосборник служит для сбора конденсата, образовавшегося при охлаждении продуктов сгорания, трубопровод — для слива его в канализацию.
Благодаря пониженной температуре уходящих продуктов сгорания устройство дымоудаления конденсационного теплогенератора может быть смонтировано с применением пластиковых труб, которые дешевле металлических. Это значительно снижает затраты.
Дополнительной экономии топлива способствует применение горелок с предварительной подготовкой газовоздушной смеси и возможностью изменения тепловой мощности в диапазоне 30-100%.
Все газовые напольные и настенные котлы Navien комплектуются инструкцией и пультом дистанционного управления, полностью русифицированными.
Корейская техника для российской зимы
Разумеется, и потребителей, и фирмы по продаже, установке и обслуживанию газовых индивидуальных котлов марки Navien интересуют не только технические характеристики этих агрегатов. Очень часто задается вопрос: насколько эти устройства эффективны и приспособлены к работе в российском суровом климате?
Производитель гарантирует, что вся техника готова к специфике отечественного рынка и приспособлена к работе в сложных условиях. Соответствие российским стандартам подтверждается наличием всех необходимых сертификатов.
Внутреннее устройство газовых агрегатов Навьен защищено от перепадов давления и напряжения в газоснабжающих, водопроводных и электрических сетях, надежно защищено от замерзания. Режим минимального нагрева позволяет избежать замерзания труб при долгом отсутствии хозяев. При снижении температуры теплоносителя до 10 °С включается насос, обеспечивающий непрерывную циркуляцию теплоносителя по отопительному контуру, при дальнейшем снижении температуры автоматика включает горелку.
А как с надежностью?
В отзывах на котлы Навьен все же отмечаются некоторые возникающие в процессе эксплуатации неисправности: повышенная шумность насоса при работе, нередко выходит из строя панель управления. Но в основном преобладают положительные оценки потребителей.
Главный недостаток газовых котлов Навьен (впрочем, как и других марок) — невозможность эксплуатации при отключении электроэнергии (отсутствие энергонезависимости). Но эта проблема решается достаточно просто — достаточно приобрести и установить источник .
«Навьен» настенный
Изобилие предложений на рынке газовых котлов способно ввести в замешательство. Извечная проблема поиска золотой середины между ценой и качеством нашла свое отображение и здесь. Купить надежный, но дорогой немецкий продукт или же сэкономить и ограничить свой выбор на китайском варианте? Можно остановиться на довольно качественной и сравнительно недорогой итальянской продукции
