Советы по сборке
Когда дырки просверлены, к шару прикрепляем трубку для поступления кислорода и устанавливаем его в распределитель. Для плотного вывода трубки из каркаса надо приготовить заглушку с резьбой.
В ней проделываются дырки для монтажа трубки. Сверху в распределитель при помощи пайки, вставляется патрубок, а к нему присоединяют магистраль из меди для подачи топлива.
Так как топливо должно быть определенной температуры перед сжиганием, то надо сделать такие действия:
- В резервуар, откуда идет подача масла в полусферу, устанавливается трубчатый электронагреватель, работающий от электричества, с регулятором температуры.
- Трубка, которая выходит из резервуара, имеет несколько витков вокруг подогретого сопла, из-за чего горючее, которое по ней проходит — повышает свою температуру.
К фитингу изначально приделывается сопло, а далее на него надевают уже спиралевидную трубку из меди. Далее ее подключают к патрубку для соединения трубопровода.
Напомним, что в сопле надо сделать две дырочки шириной более 9 мм, чтобы поступал дополнительный кислород. Детальная инструкция по изготовлению горелки Бабингтона самостоятельно представлена в видео.
Выход снизу фитинга рассчитано для выхода переработанного масла в резервуар для отходов. Его можно установить под горелкой, но это опасно и выглядит некрасиво, — огонь располагается ближе, чем положено.
Правильнее установить резервуар в стороне, а для вывода отходов предусмотреть патрубок для соединения трубопровода при использовании пробки с резьбой и трубки.
Кто разбирается в электронике, может присоединить к горелке автоматическую систему розжига и систему контроля безопасности.
Электророзжиг происходит за счет работы нескольких свечей зажигания для автомобиля, которые устанавливаются вначале сопла. Это позволяет остановить или запустить котел в режиме автоматики, останавливая или начиная подачу топлива в кислорода в горелку.
Устройство контроля может принимать сигналы от контролера огня, градусов нагрева воды в котле и уровня горючего в резервуаре. Основываясь на это, оно отключает помпу и закрывает вентиль для подачи топлива.
Назначение отопителей
Первоначально котлы Бабингтона предназначались для отопления подсобных помещений и промышленных объектов.
Однако в последующем благодаря появлению компактных и универсальных установок сфера их использования существенно расширилась. Основное назначение таких теплогенераторов следующее:
- Обогрев дач и загородных домов.
- Устанавливаются в гаражах и ремонтных мастерских.
- Применяются в качестве основного или дополнительного способа нагрева промышленных объектов.
В каждом конкретном случае выбор отопителей будет зависеть от площади помещения, мощности установки, а также наличия доступного топлива. Обогревать дом, используя биодизель или солярку, экономически невыгодно.
Устройство, виды и принцип работы газовой горелки
Недостатки простой горелки для отработки
- В составе горелки Бабингтона находится компрессор для воздуха, а часто и насос масла (почему может не быть рассмотрим ниже). Это требует наличие электропитания, и обслуживания. Поэтому горелка энергозависимая и также с некоторой вероятностью технической поломки.
- Второй недостаток — горелка работает с постоянной мощностью которая закладывается в ее конструкцию. Мощность можно менять ступенчато, меняя элементы конструкции (если такие есть в наличии) , но это слишком грубые и большие значения, например — 22, 35, 57, 70 кВт. Фактически аппарат может работать лишь в режиме «нагрел — остановился», но включать его нужно вручную….
- Расжечь самодельную горелку Бабингтона можно разве что от какого-то факела или паяльной лампы. Нужно подать пламя в зону горючей смеси масла и воздуха, чтобы ее поджечь. Каждый раз, когда нужно включить отопление, нужно посещать грязную топочную. И тоже, чтобы выключить. Но почему все грязное?
- Вся топливная система с открытыми масляными баками, с возможной ручной подноской масла, подразумевает наличие его паров, запаха, разливов. Недопустимо, чтобы из такого агрегатного цеха двери вели в дом непосредственно. Поэтому помещение с установленной горелкой Бангбинтона и котлом на который она может работать подготавливается специально отдельное, а также создается возможность механического перекачивания отработки из емкостей хранения.
Особенности изготовления своими руками горелки на жидком топливе
Горелка Бабингтона
Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.
Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.
Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.
В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.
Принцип подачи отработки в саму горелку
Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.
Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.
Регулирование потока воздуха
Делаем печь на отработке
От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.
Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.
Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.
Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.
При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.
Горелка Бабингтона своими руками: чертежи и кое-что еще
Как было отмечено выше, горючее должно поступать по изогнутой поверхности, что необходимо для эффективного горения. При этом многие используют обычные дверные ручки. Первым делом отрезается основание, сделать это можно с помощью обычной ножовки. Затем припаиваем медный адаптер. Дальше подводится источник газа или сжатого воздуха. Уделите немного внимания очистке поверхностей. Они должны быть хорошо обработаны и желательно обезжирены. Иногда в место ручки используют полые шарики различного диаметра, изготовленные из металла. Шары большого диаметра более предпочтительны, так как обеспечивают быструю подачу топлива и создают тонкую пленку, а это является преимуществом. Кроме того, большой шарик имеет большее отверстие
Это важно если используется отработанное масло с большим количеством инородных тел. Поэтому, если перед вами стоит выбор между большим и маленьким шариком, то отдавайте предпочтение первому варианту
История возникновения
Развиваться сфера отопительных приборов на отработке началась ещё в 60-е годы ХХ века. Тогда в силу популяризации гаражных кооперативов возникла необходимость отопления таких помещений. Усилила темп развития копеечная цена на топливо и масло. В то время за слив отработанного масла могли оштрафовать на треть зарплаты. В результате таких условий была придумана печь с наддувом на отработке.
Керогаз – печь такого типа была изобретена для утилизации отработанного масла
Печь на отработке работает по тому же принципу, только на этот момент ещё не придумали, как простыми способами заставить полностью сжигаться вязкое и загрязнённое топливо.
Также одним из прародителей масляной печки была газовая установка, широко применяющаяся во время Второй мировой войны.
В этом видео вы узнаете как сделать печь своими руками:
Общий вид готовой конструкции
Расположенный на выходе блок из шлакобетона будет способствовать поддержанию пламени.
Когда работа горелки настроена правильно, никакого дыма быть не должно. На выходе будет лишь горячий волнистый воздух.
Под горелкой находится масляный насос. Его задача всасывать масло из резервуара, где отстаивается масло, которое два раза проходит вокруг баллона из пропана (одновременно нагреваясь), выходит на ручку от двери и в результате распыляется.
Обратите внимание: в данной установке нет регулирования подачи пропана, так как контролировать её одной только рукоятью баллона достаточно неудобно, однако на всё может быть установлена автоматика. Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник
Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант
Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник. Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант.
Преимущества данного типа горелки:
- достаточно просто изготавливается без чьей-либо помощи.
- дешевый способ получения тепла.
- Эффективное и функциональное устройство, имеет небольшой вес, что даёт мобильность конструкции.
Особенности изготовления своими руками горелки на жидком топливе
Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.
Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.
Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.
В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.
Принцип подачи отработки в саму горелку
Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.
Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.
Регулирование потока воздуха
Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.
Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.
Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.
Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.
При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.
Котлы с факельной горелкой
Данные водогрейные котлы на отработанном масле производятся, как правило, универсальными. То есть, основной блок с цилиндрической камерой сгорания и трехходовым жаротрубным теплообменником приспособлен под установку разных горелочных устройств.
Котел с встроенной горелкой
Общее устройство котлового блока и теплообменника – стандартное, поэтому больший интерес представляет горелка, что служит для отопления на отработке. Ее конструкцию и принцип действия можно изучить на примере известного немецкого бренда KROLL, схема работы горелки показана на рисунке.

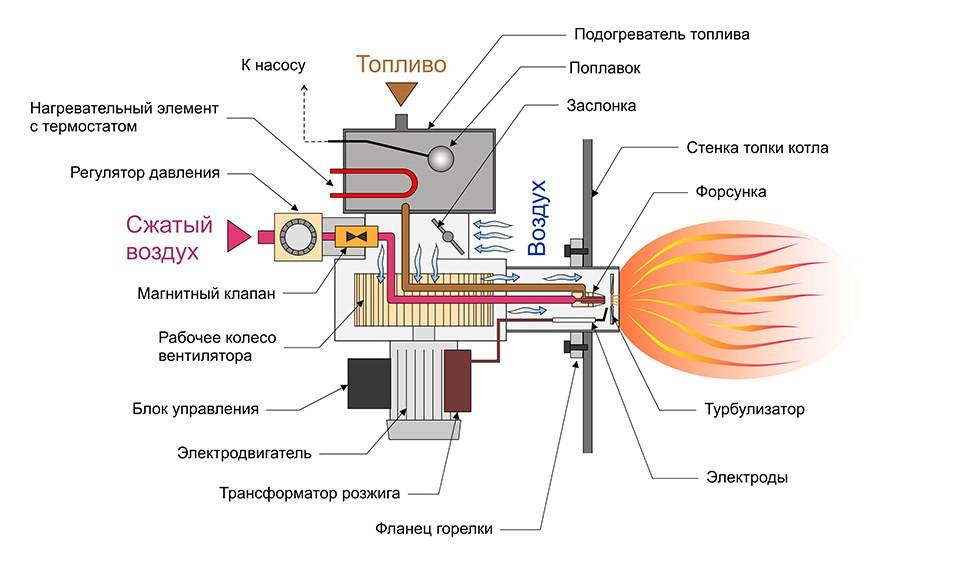

Устройство факельной горелки
Маслонасос – дозатор поддерживает постоянный уровень топлива в камере предварительного разогрева. Там происходит его разогрев до оптимальной температуры воспламенения с помощью электронагревателя, после чего масло поступает в форсунку. Как видно из схемы, принцип работы котла предусматривает подачу двух видов воздуха: вентилятором на горение и компрессором для работы форсунки. Розжиг осуществляется автоматически, по команде контроллера. Он же управляет нагревателем топлива, вентилятором и топливным насосом либо дозирующим устройством.
Горелочные котлы на отработанном масле обладают заслуживающими внимания достоинствами:
- Высокая эффективность сжигания горючего, производители заявляют КПД своих изделий на уровне 96%.
- Приборы и средства автоматизации обеспечивают комфортную эксплуатацию установки с минимальным вмешательством человека. Даже после отключения электроэнергии горелочное устройство стартует самостоятельно.
- Возможность перехода на другие виды топлива путем замены горелки.
- Простое и нечастое обслуживание.
При наличии горелки самостоятельное изготовление котла на отработанном масле очень упрощается. Нужно только качественно и правильно собрать котловой блок, куда будет установлено горелочное устройство.
Существенные недостатки теплогенератора – высокая стоимость и усложненная система воздухоснабжения и топливоподачи.
Важно. Все виды масел, сжигаемые горелками, должны проходить фильтрование от твердых включений
В противном случае могут возникнуть засоры и перебои в работе форсунки.
Воздухонагреватели на отработке представляют собой, по сути, печи с масляной горелкой и дополнительным вентилятором для создания потока нагреваемого воздуха. В остальном они повторяют конструкцию предыдущего типа, только без водяной рубашки и жаровых труб. Схема работы воздухонагревателя изображена на рисунке.
Принцип работы котла на отработанном масле
Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки
Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.
При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:
- Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
- Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.
Список материалов, которые применяются при создании буржуйки:
- Сталь.
- Чугун.
- Железо.
- Латунь.
- Алюминий.
- Медь.
| Материал | Теплопроводность, Вт/м*oС | Теплоёмкость, Дж/кг*oС | Температура плавления, oС |
| медь | 382–390 | 400 | 1085 |
| алюминий | 232–236 | 920 | 660 |
| латунь | 97–117 | 400 | 900 |
| железо | 74 | 460 | 1539 |
| чугун | 62,8 | 500 | 1200 |
| сталь | 47 | 540 | 1500 |
| вода | 0,6 | 4200 | — |
| кирпич строительный | 0,2–0,7 | 880 | 1000–1100 |
| пенопласт | 0,036–0,050 | — | 150–200 |
| воздух | 0,025 | 1100 | — |
Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.
Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов
Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход
Для ограничения потерь тепла также очень важно добиться полного сгорания топлива
Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.
Таблица: достоинства и недостатки печки-буржуйки
| Достоинства | Недостатки |
|
|
Как сделать горелку самостоятельно
Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:
Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:
- Любая металлическая деталь с полусферическим концом может выступать форсункой

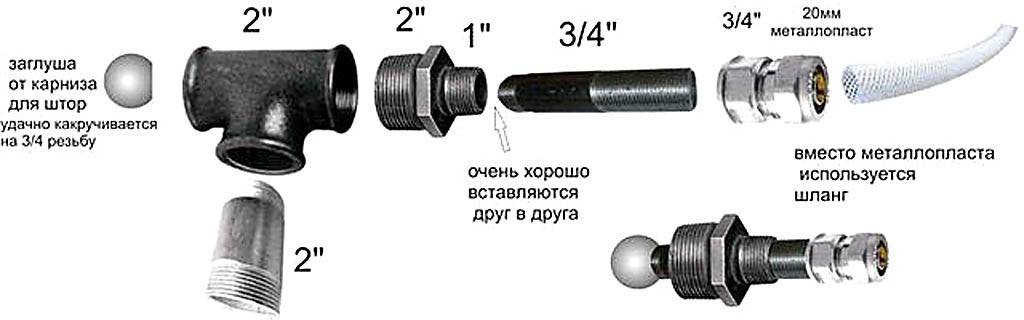

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.
- Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
- Медная трубка диаметром 10 мм для топливного тракта.
- Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
- Фитинги резьбовые, служат для присоединения медной трубки к корпусу.
Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).
Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:
Подбор мощности
Фокус в том, что самостоятельно произвести такой расчет по формулам довольно затруднительно. Есть данные, полученные на практике, и они гласят, что разные мастера-умельцы делают одно или несколько отверстий диаметром от 0.1 до 0.3 мм. Есть и более точная информация: если изготовить горелку с 1 отверстием размером 0.25 мм, то получится добиться мощности котла до 15 кВт (в зависимости от вида топлива).
Опираясь на эти данные, можно подобрать тепловую мощность агрегата количеством отверстий. Чтобы выйти на 30—35 кВт, придется просверлить не 1 отверстие на 0.25 мм, а два. Причем расстояние между ними нужно выдержать не менее 8 мм, чтобы факелы топливовоздушной смеси не гасили друг друга. По опыту, при работе горелки Бабингтона на отработке через одно отверстие 0.25 мм приблизительный расход масла в максимальном режиме составит до 2 л в час.
Рекомендации по изготовлению
Когда отверстие готово, к шару надо прикрепить трубку подачи воздуха и установить его внутрь тройника. Для герметичного вывода трубки из корпуса придется изготовить резьбовую заглушку. В ней просверливается отверстие, куда и вставляется трубка. Сверху в тройник методом пайки врезается штуцер, а к нему присоединяется медная магистраль топливоподачи. Для подогрева отработанного масла перед сжиганием используем такие способы:
- В бак, откуда происходит подача отработки на полусферу, встраивается электрический ТЭН с терморегулятором.
- Трубка, ведущая из бака, делает несколько витков вокруг разогретого сопла, за счет чего проходящее по ней топливо разогревается.
К тройнику сначала прикручивается сопло, а потом на него надевается предварительно согнутая в спираль медная трубка. А уж потом она подключается к штуцеру. Кстати говоря, в сопле следует проделать 2 отверстия диаметром не менее 8 мм для поступления вторичного воздуха. Подробное описание, как изготовить горелку Бабингтона самому, дано в представленном ниже видео:
Нижний выход из тройника предназначается для стекания отработанного масла в бак-отстойник. Его можно расположить прямо под горелкой, но это не эстетично и небезопасно, — пламя слишком близко. Лучше отнести бак в сторону, а для отвода отработки придумать штуцер с резьбовой пробкой и трубкой. Тот, кто силен в области электроники, может приладить к горелке комплект автоматики розжига и безопасности с контроллером.
Меры безопасности
- Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
запас топлива хранят на безопасном расстоянии;
потеки масла необходимо своевременно удалять;
электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.
Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!
Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.
Идея использования отработанного машинного масла в качестве топлива для горелки не нова. В интернете существует множество различных схем по изготовлению такого приспособления. И популярность таких изделий только растет. Оно и понятно, ведь такое устройство будет весьма полезно в быту, отоплении дачного домика или хозяйственного помещения.
К тому же, оно обладает целым рядом плюсов:
- Большинство предлагаемых схем просты, и любой человек, обладающий минимумом необходимых навыков и инструментов способен его собрать.
- Топливо для этой горелки является весьма доступным. Его можно, в основном найти в автомастерских, где его просто переизбыток. Таким образом, отработанное масло можно получить бесплатно или за минимальную сумму.
- Часто возникает вопрос с утилизацией отработанного масла, а такая горелка поможет утилизировать его без вреда окружающей среде.
- Это приспособление многофункционально и может использоваться как обычная горелка или система отопления на жидком топливе.
- Подобное устройство, как правило, является мобильным, так как имеет небольшой вес и размеры.
- Эта горелка универсальна по виду используемого топлива. По сути, она может работать на любом горючем виде топлива, будь то отработанное машинное масло, бензин, керосин или любое другое.
Среди множества схем одна является наиболее интересной в плане простоты, функциональности и неприхотливости. Такой чудо-агрегат называется горелкой Бабингтона. Она названа в честь своего создателя и ее устройство долгое время было недоступно из-за патента. Но время патента истекло и теперь каждый желающий может воплотить схему в жизнь.
Принцип ее работы весьма прост и включает в себя следующие этапы и части:
- Заранее разогретое топливо попадает на сферу, растекаясь по ней равномерно, образуя тонкую пленку.
- К самой сфере подведен компрессор, нагнетающий воздух. В сфере сделано очень малое отверстие, диаметром 0,1-0,3 мм. Через это отверстие из сферы выходит воздух под давлением. Проходя через топливо, воздух рассеивает его, образуя подобие аэрозоли.
- Далее эта струя поджигается и получается горящий факел.
- Остальная часть неиспользуемой отработки стекает в отстойник и может использоваться вторично.
- Для того, чтобы неиспользованное отработанное масло вновь автоматически поступало на сферу, необходимо к системе подключить насос, который и будет подавать топливо из отстойника.
Предварительный нагрев топлива решает сразу 2 проблемы:
- Увеличение текучести. Разогретое отработанное масло растекается лучше по поверхности сферы и при этом распыляется намного проще подаваемым воздухом.
- Облегчает процесс поджигания факела. При этом, не только проще выполнить, так сказать, запуск устройства, но и повышается КПД.
Преимуществами такой схемы можно назвать:
- Универсальность по использованию топлива. Такая горелка практически не зависит от степени загрязненности жидкого энергоносителя.
- Нет необходимости в фильтрации. Благодаря тому, что в системе нет узких проходов, кроме отверстия для воздуха она не нуждается в фильтрации в отличие от заводских аналогов.
горелка бабингтона .
| Сопло горелки бабингтона изготовление и тестирование |
|
| ||||||||||
Нажми для просмотра| Дешевое тепло. Горелка бабингтона на отработанном масле (babington). |
|
| ||||||||||
Нажми для просмотра| Сборка горелки Бабингтона своими руками. Часть 1 |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона, что случилось через три месяца непрерывной работы. |
|
| ||||||||||
Нажми для просмотра| горелка бабингтона (полный провал). |
|
| ||||||||||
Нажми для просмотра| конструкция и 3D модель горелки Бабингтона |
|
| ||||||||||
Нажми для просмотра| Аква Бренеран и горелка Бабингтона на отработанном масле пять лет спустя. |
|
| ||||||||||
Нажми для просмотра| Горелка бабингтона |
|
| ||||||||||
Нажми для просмотра| Сборка горелки Бабингтона своими руками. Часть 2 |
|
| ||||||||||
Нажми для просмотра| Сборка горелки Бабингтона своими руками. Часть 3 |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона ч.4 (Сверхтонкое распыление) |
|
| ||||||||||
Нажми для просмотра| горелка бабингтона с автоматикой |
|
| ||||||||||
Нажми для просмотра| горелка бабингтона 1 |
|
| ||||||||||
Нажми для просмотра| из чего состоит горелка , горелка на отработке изнутри (бабингтона) |
|
| ||||||||||
Нажми для просмотра| Горелка на отработке \ Waste oil burner |
|
| ||||||||||
Нажми для просмотра| Горелка на отработке 14 кВт |
|
| ||||||||||
Нажми для просмотра| Рестайлинг горелки |
|
| ||||||||||
Нажми для просмотра| ШОК! Обзор горелки на отработке ГНОМ от компании Ставпечь! |
|
| ||||||||||
Нажми для просмотра| Горелка на отработке (испаритель). Устройство и настройка |
|
| ||||||||||
Нажми для просмотра| Капельная горелка на на любом отработанном масле |
|
| ||||||||||
Нажми для просмотра| Расход масла горелки на отработке от Medved by и Евгения. |
|
| ||||||||||
Нажми для просмотра| горелка Бабингтона: нюансы конструкции и работы |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона ч.2 (капельник) |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона в наилучшем виде. |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона своими руками. Обзор |
|
| ||||||||||
Нажми для просмотра| Так горит Настоящий Бабингтон. |
|
| ||||||||||
Нажми для просмотра| Горелка Бабингтона .доработка конструкции |
|
| ||||||||||
Нажми для просмотра| Самодельная горелка бабингтона. ч.1 |
|
| ||||||||||
Нажми для просмотра| Контроллер горелки бабингтона на Arduino» rel=»spf-prefetch |
