Двухконтурный электрический котел для отопления и водоснабжения

Правила эксплуатации

Рекомендуется регулярная проверка системы обогрева для своевременного выявления протечек. При необходимости восстанавливают герметичность и повышают давление до нормального уровня. При визуальном осмотре уточняют надежность соединения цепи заземления.

После завершения отопительного сезона удаляют загрязнения с внутренних поверхностей емкости с ТЭНами. Для устранения кальциевых налетов применяют раствор кислоты с ингибиторами, которые предотвращают развитие коррозийных процессов. Очистку выполняют с поддержанием оптимальной температуры промывочной жидкости (+65°C с допустимым отклонением ±5°C).

Для защиты от накипи используют:

• фильтр с наполнителем из полифосфатов;
• установку ионного обмена;
• электромагнитный преобразователь.

При выборе оборудования для подготовки воды проверяют соответствие по производительности. Для правильного составления технического задания нужен лабораторный анализ состава примесей.

Полифосфаты непригодны для обработки питьевой воды. Это средство используют для предотвращения образования накипи в контуре отопления.

На каком производителе остановиться

На рынке предлагается широкий выбор электрических котлов от разных производителей. Однако наибольшим спросом пользуется продукция от европейских брендов, поскольку она характеризуется экономным расходом электроэнергии, безопасностью использования и надежностью.

Источник фото: rajainmaki.wordpress.com

На этапе производства компании задействуют инновационные технологии, способствующие максимальной защите нагревателя от накипи. Особого внимания заслуживает энергосберегающий электрический котел Vaillant (Вайлант), который можно установить как в частном доме, так и в квартире.

Среди популярных моделей отечественного производства выделяют:

1. Эван Ecowatti.
2. ТермоСтайл ЭПН.
3. Savitr Premium.

В списке лучших зарубежных агрегатов находятся модели ACV E-tech S, Jaspi Fill-B и Wespe Heuzung Kombi.

Перечисленные модели принадлежат к премиум-сегменту и соответствуют передовым стандартам безопасности и экономичности.

Что такое двухконтурный электрический котел

Это оборудование для разогрева воды и подачи тепла. Такие аппараты превосходят технику на газу и считаются отличным решением для организации системы отопления и подачи горячей воды там, где ее нет.

Устройство

Для обогрева здания к котлу присоединяется замкнутый контур, по которому перемещается вода. Другой трубопровод подает горячую жидкость, подогревающуюся в специальной емкости.

Оборудование включает такие элементы:

• воздухоотводчик;
• группа безопасности с датчиками температуры и реле;
• нагревательное устройство;
• резервуар для горячей воды;
• предохранительный клапан;
• расширительный бак;
• система и автоматический блок;
• теплоизоляционный корпус, входная и выходная арматура;
• теплообменник;
• электрический насос.

По внешним показателям и особенностям конструкции котлы могут быть напольными (для обогрева большой площади) и настенными, обладающими компактными размерами.

Двухконтурные котлы разделяются на:

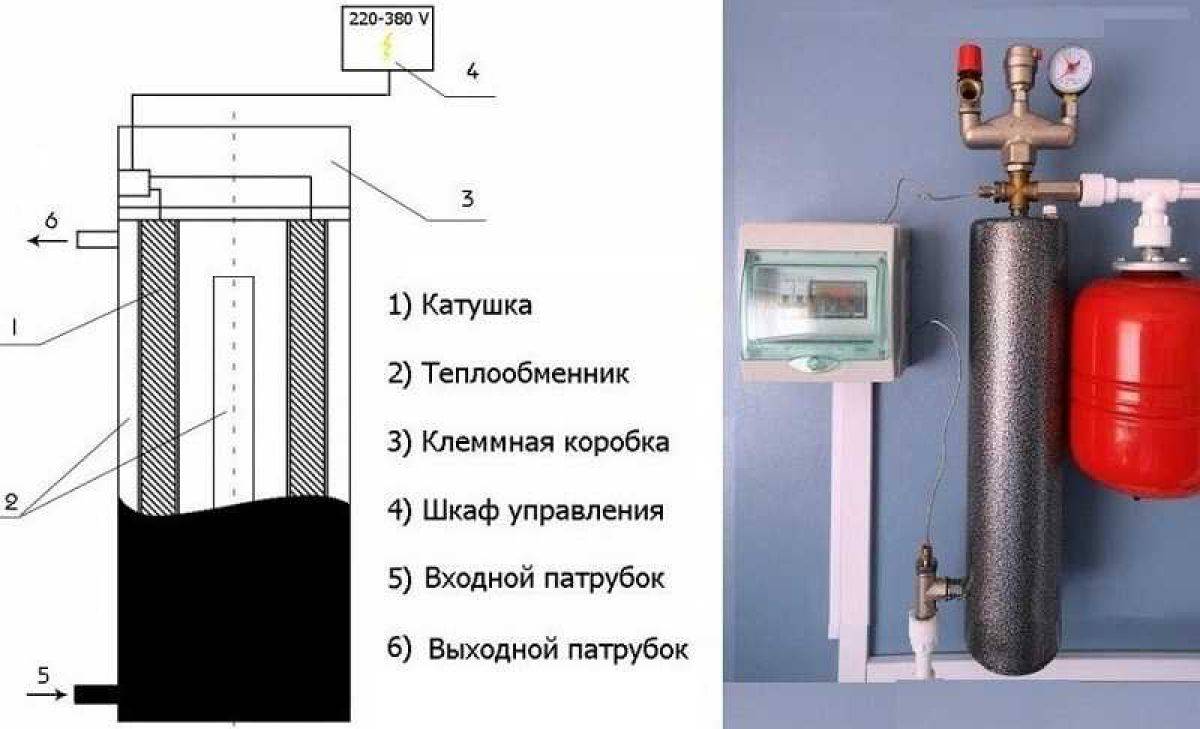

• индукционные, функционирующие за счет катушки индуктивности;
• ТЭНовые, внутри емкости которых располагаются трубчатые нагреватели;
• электродные устройства, нагревающие воду.

По мощности они бывают однофазные и трехфазные. Мощность прибора основывается на измерениях параметров обогреваемого помещения.

Принцип действия

Работает котел за счет преобразования электрической энергии в тепловую. Оба ТЭНа разогревают жидкость, а циркуляционный насос качает теплоноситель по двум параллельным системам — для обогрева и горячего снабжения водой.

Нагревательные установки, которые сегодня предлагаются компаниями, характеризуются качественными предохранительными системами. Они контролируют параметры отопления. В случае опасности — отключают устройство. Это дает возможность сохранить в целостности все элементы.

Плюсы

Электрокотлы имеют достаточное количество преимуществ перед оборудованием на голубом и твердом топливе.

К основным плюсам относятся:

1. Компактность. Дает возможность установить оборудование в маленьких помещениях.
2. Экологичность. Препятствует проникновению вредных выбросов в атмосферу и не поглощает кислород.
3. Не нужно дополнительно монтировать трубу-дымоход.
4. Бесшумность. Слышен лишь циркулирующий насос. Монтировать можно даже в зонах отдыха.
5. Пожаробезопасен. Поскольку не применяется открытое пламя, это наиболее оптимальный вариант для деревянного жилища.
6. Установку и обслуживание можно производить самостоятельно.
7. Не нужны дополнительные разрешения на монтаж колонки для горячей воды.

Минусы

Как и практически в любом устройстве, в котлах на электричестве присутствуют отрицательные моменты.

Несмотря на отрицательные отзывы, данное устройство считается наиболее оптимальным для дома, где отсутствует газ.

Принцип работы котла

Вода в котле нагревается при помощи:

Каждый владелец частного дома вправе выбрать себе тот электрический прибор, который устроит его по:

1. Надежности.
2. Гарантийному сроку.
3. Цене.
4. Эффективности работы.
5. Безопасности.
6. Автоматизации.

Работает котел на преобразовании электроэнергии в тепловую. Два ТЭНа в параллельных контурах нагревают тепловой носитель, как правило, это вода. А циркуляционный насос обеспечивает движение теплоносителя по двум параллельным системам – для отопления и горячего снабжения водой.

Как известно, 1 кВт электроэнергии переходит в 1 кВт тепловой мощности. Поэтому надо правильно высчитать ту мощность электрокотла в частном доме, которая бы полностью его отопила. Если вам достаточно будет однофазовой линии электроснабжения, то оборудование будет работать от обычной розетки в 220 Вольт.

Если же нужна большая мощность, то тогда питание электрокотла должно быть от отдельной линии в 380 Вольт.

Сколько стоит отопить дом электричеством

Существует правило – для отопления 10 м² площади нужно затратить 1 кВт электроэнергии. То есть формула для расчёта мощности котла проста и примитивна – общая площадь делится на 10 и умножается на 1 кВт. Но расчёты далеки от идеала. Сначала следует высчитать теплопотери дома. Для этого учитываются следующие моменты:

1. Материал строительства. Камень и кирпич дадут максимальные значения. Каркасный дом с прослойкой из стирола будет самым экономичным по потреблению тепла.
2. Далее учитывают толщину стен – кладка в три кирпича или брус в 200 мм способны удерживать тепло лучше, чем средние параметры.
3. Нужно замерить двери и стеклопакеты – через них выходит большое количество тепла, что, естественно, влияет на общее число.

Когда сумма теплопотерь известна, к ней прибавляют 20% от общего числа на случай сильных морозов и необходимую выработку горячей воды. Теперь можно выбирать электрический двухконтурный котёл для отопления дома, способный восполнить эти теплопотери.

Запас мощности нужен в том случае, если владельцы часто отлучаются из дома и им приходится отключать установку, а затем в авральном режиме разогревать помещение. Во всех остальных случаях, значение мощности чуть ниже требуемого поможет держать температуру внутри на оптимальном уровне постоянно, без резких перепадов.

Читатели захотят увидеть конкретную стоимость. На примере дома из кирпича в два этажа общей площадью 50 м² опишем процесс подсчёта:

1. Считаем площадь стен, если стандартная высота потолков равна 2,5 м – на два этажа получаем 140 м². Конечно, следует вычесть количество окон и дверей – приблизительно 8 м². Итого – 132 м².
2. Толщина стен учитывает не только строительный материал, но и применённый утеплитель. Его толщина составляет 50 мм, если речь идёт о производных стиролах.
3. Полы и потолки также должны быть утеплены. Его площадь составляет 300 м².
4. Теперь нужно найти потери тепла для стен и пола по формуле Q = S (пл.) х (tв — tн), где S – площадь стен или пола, а температурная разница от +18 до -25 показывает комфортные значения и наружные. Итак, для стен это значение будет равно 5676 Вт, или 5,7 кВт. Для пола – 12900 Вт или 12,9 кВт. Суммируем и получаем 18,6 кВт/час – требуется на восполнение теплопотерь.
5. Теперь нетрудно подсчитать стоимость электроэнергии – 18,6*8 часов работы*30 дней в месяце*3,5 рубля по тарифу 2015 года, получаем в итоге 15 тыс. 624 рубля/месяц.

Это, конечно, дорого. Поэтому прежде чем задумываться о приобретении электрического котла для отопления, стоит рассмотреть другие варианты, пусть и с использованием электрических сетей – например, ИК-системы обладают большим КПД и другим принципом действия, следовательно, уменьшение нагрузки в блоке управления позволит создавать комфортную температуру дома без большого расхода.

От чего зависит стоимость?

Цены на котлы электрические, будь они двухконтурные или нет, напрямую зависят от нескольких основных факторов. Конечно же, первое, что влияет – бренд. Чем он известней, тем дороже обойдется агрегат. Если говорить о заграничных компаниях, чьи котлы электрические отопительные используются во всем мире, они предлагают оборудование от 500 до 1000 евро. Подобные цены можно назвать немалыми, но вместе с тем терпимыми, при сравнении с газовыми установками.

Выбирая напольный или настенный электрический агрегат, нужно сначала для себя выяснить основные моменты:

• мощность;
• один или два контура;
• вариант установки;
• комплектация.

Если покупатель ограничен в финансовых возможностях, он может выбрать дешевый заграничный электрический двухконтурный котел или отечественный. Производители последних нередко заявляют, что при изготовлении используют только качественные импортные узлы.

Это позволяет им предлагать оборудование неплохой сборки за сравнительно небольшие деньги. Так, на рынке сегодня представлены модели, стоимость которых начинается от 150 евро. Стоит согласиться, что такой ценник является более приемлемым.  Но перед покупкой все же стоит проверить комплектацию внутренних компонентов, ведь все же нужно понимать, какой аппараты вы приобретаете.

Котел электрический двухконтурный напольный или настенный прекрасно подойдет для установки в частных домах, к которым не подведена газовая магистраль. Такие агрегаты позволяют за короткое время не только нагреть воду для хозяйственных нужд, но и отопить помещение. При этом все управление осуществляется с помощью автоматики. Главное, что нужно оценивать – стоимость оперативных расходов во время отопительного сезона.

Двухконтурные электрические котлы: особенности эксплуатации

В отличие от многоквартирных жилых домов обеспечение частного коттеджа горячим водоснабжением всегда было заботой самого домовладельца. Сейчас для этой цели приобретаются и устанавливаются водонагреватели различных типов, в том числе и электрические. Последние очень популярны, так как относительно недороги, надежны и просты в подключении. Но если вы задумали принять электроэнергию как дополнительный или основной энергоноситель для обогрева своего жилища, то почему бы сразу не приобрести двухконтурный электрический котел? Это поможет вам с ходу решить вопрос с подогревом воды на хозяйственные нужды.

Монтаж

Это ее полный и избыточный вариант. При недостатке денег можно вполне обойтись без регулятора уровня температуры (1), антиконденсаторного насоса (8), обратного клапана (9), датчика минимальной температуры (10). Все остальное весьма желательно, включая блок безопасности, состоящий из манометра и аварийной системы сброса давления.

Диаметр используемых труб берется исходя из количества радиаторов. Если их не более 8, то достаточны каналы в 25 мм, при большем применяются 32 мм. К котлу присоединение выполняется в зависимости от диаметра его выходов — обычно через размерные переходники. Есть маленький фокус, позволяющий поднять эффективность системы. На выходе делают короткий участок трубы (вне зависимости от характеристик, заложенных в сам котел) в 40 мм. А от нее уже разводят все остальные трубы. Кроме того, каналы, идущие от основного к батареям, выполняются диаметром на 5 мм меньше. Все это позволяет более полно прокачивать отопительную сеть, без воздушных пробок.

Подключается система в щиток питания через отдельный, подходящий по параметрам автомат защиты, естественно с учетом того, сколько фаз используется. Расчет номинала производится по одной из двух формул:

Iавтомат = Pпотребление / 224 для однофазных котлов,

Iавтомат = Pпотребление / 624 в случае использования трех фаз.

Полученные результаты могут не совпадать с параметрами модельных рядов выключателей, представленных на рынке. Берется ближайший номинал в сторону увеличения, ведь характеристика показывает граничную нагрузку тока в амперах при котором происходит отключение оборудования от сети.

Важен и соединительный кабель, вернее его сечение и материал. Алюминиевый требуется толще и греется, медный тоньше и надежнее.

Обязательно и наличие отдельного контура заземления на корпус котла. Используемые токи высоки, лишняя защита не помешает.

Что касается подключения насоса к котлу, — рекомендуется делать его в линию на ввод обрата теплоносителя. При более холодной воде он и проработает дольше. В теории можно выполнить систему даже без использования насоса, чтобы жидкость двигалась самотеком, за счет правильных 5° наклонов трубы сверху и снизу всей конструкции. Но применять такой метод не рекомендуется — слишком медленно будет идти обмен, а значит и вся экономия электроэнергии вылетит в трубу — теплоноситель станет быстро остывать, а нагреватель постоянно работать. Вообще, наиболее эффективный метод сохранения температуры в таких случаях — горячую трубу пустить поверху, холодную внизу. Хотя, конечно визуальная эстетика конструкции подвода к батареям потеряется.

Теперь то, что касается расширительного бака. В сущности, он — запасное пространство для тех случаев, когда вода увеличит свой объем при закипании. Можно еще немного сэкономить, закрепив любой пустой сосуд выше уровня батарей и выведя туда трубу от общей линии. Правда, выглядеть такая система будет сущим колхозом.

Подключение теплого пола

Наверное, один из самых эффективных методов экономии при использовании электрического котла будет подключение его не к радиаторам, а к смонтированному теплому полу. Конечно, первоначальная цена запуска отопления вырастает, но не настолько сильно, как в прочих случаях. Плюс же очевиден — представьте отопительную батарею равную размерам всему низу жилья. Ее и накалять сильно не потребуется — даже при относительно прохладной собственной температуре она обеспечит нагрев всего окружающего воздуха. Да и ногам приятно по такой поверхности двигаться. Схема подключения котла в этом случае немного отличается — используются специальные разделяющие коннекторы для каждой линии нагрева теплого пола:

Конструкция и принцип работы электрокотла

Электрический двухконтурный котел способен одновременно выполнять 2 задачи:

1. Подогревать теплоноситель и способствовать обогреву помещения.
2. Обеспечивать хозяев бесперебойным доступом к горячей воде.

Важно учитывать, что двухконтурный электрический котел для отопления – это только ТЭНовый агрегат, который работает за счет нагрева тэнов. Остальные модели (индукционные и электродные), не имеют контура ГВС

Агрегат оснащен двумя циркуляционными кольцами, которые не пересекаются друг с другом из-за особенностей конструкции.

Каждый контур имеет собственный нагреватель, который не зависит от остальных составляющих системы и является автономным. Еще блоком управления предусмотрена возможность изменения температурного режима для каждого контура.

Источник фото: smartsecurity.ro

С помощью нагревательных элементов на контуре высокотемпературного отопления обеспечивается заданная температура в оборудовании или здании. Задача датчика температуры заключается в оценке температуры жидкости или воздуха в помещении. Руководствуясь полученными данными, электронный прибор запускает или отключает нагреватель. Следить за температурой воздуха удобнее, поскольку это позволяет выбрать оптимальный диапазон для периода отопления.

В составе агрегатов ТЭНового типа находятся следующие элементы:

1. Два нагревателя.
2. Расширительный резервуар.
3. Автоматизированные устройства.

Еще котел поставляется с циркуляционным насосом.

Конструкция ТЭНа выполнена в виде металлической трубки с нихромовой нитью в центре и теплопроводящим веществом. Деталь закреплена в теплообменнике.

Под воздействием электричества нить запускает процесс нагрева трубки, а полученный тепловой потенциал переходит на теплоноситель.

Двухконтурному котлу свойственны следующие достоинства:

1. Компактные габариты. Это делает его ценным решением для небольших квартир и частных построек с ограниченным свободным пространством.
2. Автономность.
3. Высокая производительность.

Из-за уменьшенного количества кранов и фитингов процесс монтажа выполняется намного быстрее, а обвязка экономит место в здании.

К слабым сторонам двухконтурного оборудования относят его дороговизну.

Чтобы предотвратить проблему нехватки горячей воды, к основному бойлеру часто подключают дополнительный. При этом контуром ГВС предусмотрены некоторые требования и ограничения в проектировании разводки: подключение котлового агрегата выполняется на небольшом расстоянии от точки водоразбора – в противном случае подогретая жидкость начнет быстро остывать.

Общее устройство котла с тэном. Источник фото: b4b.su

Котлы электрические отопительные энергосберегающие двухконтурные отличаются более сложным исполнением, поэтому они чаще выходят из строя, а ремонтные работы требуют больших вложений.

Недостатком устройств с ТЭНами считается быстрое накапливание накипи, а в случае утечки жидкости нагревательный элемент может перегореть. Однако подобная проблема часто затрагивает и индукционные агрегаты.

Только электродные системы лишены минуса перегорания, поскольку они снабжены автоматикой.

Двухконтурные электрические котлы отопления для отопления дома

Приобретение электрического котла для отопительной системы – это довольно трудное и ответственное решение

Двухконтурные электрические котлы отопления обладают как преимуществами, так и недостатками, которые показывают отзывы о таких устройствах.

• Преимущества
• Особенности эксплуатации электрических котлов

Двухконтурный электрический котел отопления будет отличным решением в той ситуации, если невозможно подключить дом к централизованной отопительной системе. Двухконтурный отопительный котел поможет организовать не только отопительную систему в доме, но и систему горячего водоснабжения.

Во время покупки электрического котла нужно смотреть не только на его цену, но и на его технические характеристики. Только изучая совокупность всех его параметров, можно понять, будет ли целесообразно приобретать тот или иной напольный или настенный электрический котел отопления или нет. Изучив преимущества и недостатки двухконтурного электрического котла, можно принять более осознанное решение о его приобретении.

К преимуществам такого типа котла можно отнести следующие:

• Они обладают компактным размером;
• Не создают шум во время работы;
• Несложны в управлении и не требуют больших усилий во время монтажа;
• Безопасны с экологической точки зрения.

Электрокотлы для отопления квартиры пользуются довольно большим спросом у владельцев дачных или загородных домов.

В таких условиях продуктивность таких котлов выглядит более очевидно. Чтобы установить двухконтурный электрокотел для отопления дома, потребуется найти и подготовить для него рабочую поверхность. Котел необходимо устанавливать как можно ближе к источнику электроэнергии.

Посредством электрического котла можно обеспечить постоянную подачу горячей воды. Это является отличным фактором, особенно в той ситуации, если невозможно подключится к газовой магистрали.

Во время рабочего режима двухконтурный электрический котел не использует воздух в помещении, а также не выделяет никаких вредных веществ.

По сравнению с другими системами, в случае отопительной системы работающей на электрическом котле нет необходимости подыскивать для этого агрегата отдельное помещение. Для того чтобы установить настенные электрические котлы отопления, потребуется совсем немного свободного пространства. Это позволяет сэкономить полезную площадь. Настенный электрический котел займет еще меньше свободного пространства.

Особенности эксплуатации электрических котлов

Для отопительной системы с электрическим двухконтурным котлом не нужно разрабатывать сложного документального проекта, а также нет необходимости устанавливать вентиляционную систему или монтировать дымоотвод. Наиболее экономичными являются настенные электрокотлы для отопления от немецких производителей. Кроме того, такие устройства не создают вибраций или шума во время рабочего режима.

Помимо этого, такие однофазные электрические котлы отопления зарекомендовали себя как стойкие и долговечные устройства. Наиболее важный момент, который требует особого к себе внимания, – это надежное и правильное подключение устройства к источнику питания.

Резкие скачки напряжения могут нарушить работу электрического котла, так как если однофазные электрокотлы для отопления будут подключены неправильно, на них будут возлагаться большие нагрузки. Благодаря современным методам диагностирования в случае неисправности котла ее можно довольно легко выявить. Так как такой котел работает без открытого очага огня, то его ремонт тоже будет нетрудной задачей.

Еще до того, как вы купите электрические одноконтурные котлы отопления или двухконтурные, можно рассчитать, какие будут затраты на его эксплуатацию. Например, для того чтобы обогреть помещение площадью в 10 кв. метров, потребуется котел с мощностью в 1 кВт. Если планируется монтаж двухконтурного котла для того чтобы организовать не только отопительную систему, но и систему горячего водоснабжения, то нужно учесть, что могут потребоваться еще некоторые резервы мощности.

Классификация электрокотлов

Электрические агрегаты, предназначенные для отопления дома, различаются по следующим параметрам:

1. По способу установки. Выпускаются электрические котлы настенного и напольного исполнения.
2. По схеме подключения. При рабочем напряжении 220 В она может быть одно- и трёхфазной. Однофазное подключение рекомендуется для котлов с выходной мощностью 5…15 кВт, оборудование большей мощности потребует трёхфазного подключения.
3. По месту установки. Устройства, имеющие небольшие габаритные размеры, чаще устанавливают в подходящих для этого местах дома, например, на кухне или под лестницей. Электрические отопительные котлы большой мощности лучше монтировать в сухих подвалах с постоянной относительной влажностью или даже на специально подготовленных чердаках помещений.
4. По количеству рабочих контуров. При круглогодичном использовании безусловно целесообразным считается установка электрических двухконтурных котлов для отопления. При этом один контур (условно называемый внешним) используется для отопления помещений в холодную пору года, а второй — внутренний — для подогрева воды. Одноконтурная схема оправдывает себя только при установке в дачных домиках, проживание в которых ограничивается отпускным сезоном.

В дальнейшем все вопросы будут рассматриваться относительно электрокотла (настенного или напольного) двухконтурного.

Относительное размещение элементов двухконтурного электрического котла: 1 — магистраль подачи холодной воды; 2 — поток воды, направляемый в резервуар для хранения; 3 — поток горячей воды;  4 — насос или контроллер режимов работы; 5 — электронагреватель; 6 — отопительный двухконтурный электрокотёл; 7 — подача горячей воды в места её потребления (ванна, стиральная машина и так далее).

Приведенная схема предусматривает наличие подготовленного чердачного или подвального помещения, и рассчитана на жилище, имеющее 2 или 3 этажа. Иногда для этих целей используют мансарду.

Расчет расходов на обогрев

Для того чтобы получить приблизительную цифру, необходимо знать основные показатели:

• общую площадь отапливаемых помещений;
• потребляемую мощность котла;
• количество месяцев отопительного сезона — они зависят от климатических условий;
• поправочные коэффициенты.

Произведем расчет для дома площадью 60 м². Для обогрева такого помещения необходим отопительный агрегат мощностью 6 кВт.

Определим суточный эквивалент потребляемой мощности. Для этого используется поправочный коэффициент. Для здания с хорошим утеплением при полной нагрузке он равен 0,6. В итоге получаем 0,6×6,0=3,6 кВт.

Вычислим суточный расход. Он определяется умножением эквивалента мощности на количество часов в сутках. 3,6×24=86,4 кВт*ч. Если брать в пример среднюю стоимость электроэнергии, то она составляет 3,62 р./кВт*ч. По такому параметру суточные затраты получатся в перделах 313 р., а месячные примерно составят 9000 р.

Это максимальная цифра, она будет соответствовать лишь показателям за самые холодные 2-3 месяца. В остальное время показатель нагрузки снизится до значения 0,3, и расходы сократятся вдвое. Среднее значение стоимости отопления составит 5700 р.

Отопление с двухконтурным электродным котлом

В качестве нагревательных элементов в таких отопительных приборах используются специальные электроды, которые передают теплоносителю электрический ток. При этом нагрев воды происходит за счёт внутреннего сопротивления последней. Под воздействием тока происходит расщепление молекул воды, приводящее к ионизации. Частицы, зарядившись, начинают движение к соответствующему по полярности электроду, за счёт чего происходит мгновенное нагревание теплоносителя.

Электродный двухконтурный котёл, благодаря своей компактности, часто имеет настенную конструкцию, при этом его цена достаточно невысокая. В случае, если произойдёт утечка теплоносителя он автоматически перестаёт работать, что обеспечивает его высокую безопасность. Но из-за существенных недостатков такое оборудование не получило широкого распространения:

• теплоноситель должен подготавливаться в соответствии с характерными особенностями ионизации воды;
• при снижении скорости перемещения теплоносителя в системе произойдёт мгновенный перегрев котла;
• электроды быстро изнашиваются и поэтому требуют регулярной замены в процессе эксплуатации.

Особенности двухконтурного котла

Само название говорит за себя. Данный вид электрокотла состоит из двух автономных параллельно проходящих контура. Один – для отопления частного дома, второй – для подачи горячей воды .

Пользуются популярностью ряд немецких марок двухконтурных котлов, их отличает:

1. Легкость монтажа.
2. Красивый дизайн.
3. Безопасность.
4. Бесшумная работа.

Но все-таки потребитель сегодня не готов заменять печи и газовые котлы в частных домах на современные и удобные двухкамерные котлы и причина этого одна – высокое потребление электроэнергии в больших домах. Также играет роль и цена самих агрегатов.

Производители двухкамерных агрегатов задумались над данной проблемой. И сегодня на рынке можно увидеть экономичные марки двухконтурных котлов, которые потребляют сравнительно мало электроэнергии. В основном, это итальянские и немецкие производители. Как правило, агрегаты бывают и настенные, и напольные.

Поэтому на сегодняшний день владельцы частных домов приобретают небольшие двухконтурные котлы, которые устанавливают временно: на период ремонта дома или во время аварии основной системы отопления.

Комбинированные системы

Использование ТЭНовых электрических котлов для получения тепла и горячей воды носит массовый характер. Промышленностью для этих целей выпускаются двухконтурные электриче- ские котлы. Но и одноконтурные модели вполне могут использоваться в комплексе с проточными электрическими и газовыми нагревателями, баками косвенного нагрева, а также совместно с традиционными твердотопливными и газовыми котлами.

На рис. 1 показана схема совместной работы ТЭНового котла и электрического водонагревателя для получения горячей воды. Основная проблема, которую необходимо решить в этой схеме — не допустить одновременную работу котла и водонагревателя, что достигается применением электроники и реле. Котел в данном случае имеет меньший приоритет. Это позволит не перегружать электросеть и не выйти за пределы лимита по потребляемой мощности.

Рис. 1. Схема работы электрокотла и проточного водонагревателя:1 — электрокотел; 2 — регулятор температуры; 3 — расширительный бак; 4 — радиаторы; 5 — проточный нагреватель; 6 — шаровый кран; 7 — сетчатый фильтр

Рис. 2. Совместная работа электрокотла с бойлером косвенного нагрева:1 — электрокотел; 2 — накопительный бойлер; 3 — термостат; 4 — расширительный бак; 5 — обратный клапан; 6 — насос; 6 — шаровый кран; 7 — сетчатый фильтр, 8 — шаровый кран

Возможно применение в системе двух отопительных котлов, один из которых электрический ТЭНовый, а другой использует иное топливо — газ (рис. 3а) или твердое топливо (рис. 3б).

Рис. 3 а. Совместная работа двух отопительных котлов — электрического и газового:1 — электрокотел; 2 — газовый котел; 3 — регулятор температуры; 4 — расширительный бак; 5 — обратный клапан; 6 — спускной клапан; 7 — шаровый кран; 8 — сетчатый фильтр, 9 — шаровый кран

Рис. 3 б. Совместная работа электрического и твердотопливного отопительных котлов:1 — твердотопливный котел; 2 — электрокотел; 3 — накопительный бойлер; 4 — группа безопасности твердотопливного котла; 5 — манометр, 6 — термометр; 7 — расширительный бак твердотопливного котла; 8 — расширительный бак бойлера; 9 — группа безопасности бойлера

Рис. 4. Совместная работа двух отопительных котлов и солнечных коллекторов:1 — газовый котел; 2 — обратный клапан; 3 — воздухоотводчик автоматический, 4 — гидрострелка, 5 — магистральная гребенка; 6 — угловой терморегулятор; 7 — радиаторы; 8 — шаровый кран; 9 — фильтр угловой сетчатый; 10 — циркуляционные насосы; 11 — коллекторная группа; 12 — трехходовой клапан; 13 — кран Маевского, 14 — расширительный бак; 15 — группа безопасности; 16 — штатный предохранительный клапан; 17 — счетчик ХВС; 18 — бойлер косвенного нагрева; 19 — полотенцесушитель; 20 — гидроаккумулятор; 21 — солнечный коллектор; 22 — резервный электрический котел; 23 — коллектор ХВС; 24 — коллектор ГВС; 25 — предохранительный клапан; 26 — циркуляционный насос ГВС

Использование электрического котла позволяет устранить такие недостатки, присущие отопительным системам на базе твердотопливных котлов или термокаминов, как циклический характер нагрева теплоносителя и трудность регулирования его температуры (рис. 5). В этом случае твердотопливный аппарат отдает тепло в систему через дополнительный теплообменник. Комфортная температура в обогреваемом помещении поддерживается комнатным термостатом, управляющим работой электрокотла.

Конструкция электрокотла

Так как двухконтурный электрокотел выполняет две основные функции: отопление и снабжение горячей водой. то специалисты часто его сравнивают с мини-котельной. Состоит такой агрегат из:

1. Двух термонагревателей.
2. Расширительный бак, стабилизирующий давление в системе отопления.
3. Воздухоотвод.
4. Насос, циркулирующий движение воды в системе отопления.
5. Предохранительный клапан.
6. Автоматические приборы, контролирующие и регулирующие температуру, предотвращающие аварийные ситуации благодаря автоматическому отключению отопительной системы.

Состоит напольный или настенный двухкамерный котел из нержавеющей стали. преимущества которой:

1. Высокая теплоотдача.
2. Низкая подверженность коррозии.
3. Легкость по весу при монтаже.
4. Неплохая инертность. Даже при отключении агрегат продолжает отдавать тепло еще минут 20-30.

№— Бош Троник Heat 350015UA

Высочайшее качество сборки отличает аппарат Bosch Tronic Heat 350015 UA (Германия). Хотя он снабжен только одним контуром, горячее водоснабжение легко обеспечивается простым подключением бройлера. Мощность составляет 15 кВт, что достаточно для отопления и бойлера.

Преимущества:

• надежная защита всех основных элементов от коррозии;
• высокий КПД и повышенные эксплуатационные характеристики;
• экономный расход электроэнергии;
• современные элементы защиты, обеспечивающие полную безопасность;
• удобная и качественная индикация режимов;
• бесшумность;
• внешний вид.

Котлы Бош практически не имеют недостатков. Они способны обслуживать дома площадью до 160 м

2
