Сила тяги
Тяга недостаточной силы может быть из-за неправильного конструирования, не герметичного соединения деталей, малого диаметра дымохода, большого скопления сажи и пепла внутри канала или в котле, а также из-за плохой теплоизоляции наружных участков конструкции.
Чтобы не пришлось думать как усилить тягу в дымоходе, необходимо:
- при монтаже конструкции следить за качеством соединений деталей;
- установить решётку(колосники), которая обеспечит само высыпание пепла из топочной камеры;
- наружную часть трубы утеплить базальтовой минватой на асбестовом листе;
- следить во время топки печи за тем, чтобы дверца поддувала была достаточно приоткрыта для обеспечения полноценного воздухообмена в обогревателе.
Какой способ лучше выбрать?
Отделка стены от печи для разных видов и размеров бань используется различная по форме и материалам. Главное, при этом, обеспечение пожарной безопасности вашей парной и защита стен от деформаций при высоких температурах нагрева.
В остальном все зависит от возможностей и желания владельцев парилки. Можно использовать жаростойкую плитку или дорогие изразцы, а можно попросту закрыть стены и потолок минеральной ватой и слоем металлической фольги. Выровняв стены листами гипсокартона с поверхностями не подверженным воздействию открытого огня, «Минерита» вы сможете окрасить парную жаростойкой краской.
При больших размерах бани можно и не выполнять эти работы, если выполнены условия СНИПа и пожарной безопасности. Сделав бетонное основание большим по размеру, чем печь и выдержав зазор до стенок 1 м можно спокойно пользоваться каменкой и наслаждаться паром
В любом случае важно заботиться о безопасности и тогда ваша баня прослужит вам долгое время
Несколько советов по устройству термоизоляции
Среди наиболее надежных конструкций для прохода трубы через кровлю считается специально изготовленный короб – по типу стропильной системы. Вместо древесины, которая относится к воспламеняемым материалам, его можно выполнить из кровельной оцинковки, но по той же схеме.
Конструкция модульных дымоходов имеет готовую термоизоляцию, но они отличаются по комплектации. Например, есть двойная труба со слоем базальтовой ваты или специальный керамический сердечник и внешний корпус из бетона. Сборка модульных блоков довольно простая – схема прилагается при покупке.
Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится над предыдущим этим же составом смеси. После завершения монтажа трубу изолируют от протечки в окне крыши любым описанным способом.
Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами. Дымоход, прежде чем обмотать базальтовой ватой, помещается в стальной короб. Пленочные слои паро- и гидроизоляции аккуратно рассечь, зафиксировать за края короба. Между ним и трубой обязательно сделать термостойкое заполнение.
Кровельная проходка
Далее проводится наружная гидроизоляция – герметизирующий колпак материал, соответствующий размерам трубы дымохода, надевается сверху, край крепится хомутом на клею. Нижний край плотно подгоняется к кровельному материалу, жестко фиксируется герметиком. Стальной колпак зачастую входит в комплектацию такого дымохода. Их надевают на трубы округлой формы. Установка рекомендуются, когда дым от твердотопливного котла на выходе имеет температуру более 100°C.
Если вы правильно изолируете трубу дымохода, то вам не грозить сырость и прогнившее перекрытие.
Фольгоизол
Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.
Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.
Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.
Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов
Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.
Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.
Особенности выполнения работ и выбора материалов
Обустройство потолков в парилке выполняется только после завершения кровельных работ. Это связанно с тем, что атмосферные осадки и прямые солнечные лучи могут нести негативное воздействие для природных материалов, снизить их плотность и способствовать понижению изоляционных свойств. В наиболее запущенных случаях возможны проявления грибка и плесени, которые образуются свои споры еще до начала строительства потолка
Как показывает практика, выполняя монтаж подобной конструкции, особенное внимание следует уделить правильному выбору материалов. Самым эффективным, для строительства бань, сегодня считается дерево
Натуральные материалы положительно влияют на создаваемый микроклимат и являются превосходным вариантом для эффектного оформления.
- Липа — превосходный строительный материал, который способен без последствий переносить резкие перепады температур и длительное время находится во влажной среде.
- Хвойные породы деревьев — отличаются выделением ароматных масел при нагревании. Тем не менее, при контакте с кожей, подобное явление грозит ожогом. Поэтому хвойные деревья можно использовать исключительно на потолках.
Независимо от выбранного материала, при создании потолка в бане важно придерживаться выбранной технологии. Рассмотрим пошаговое руководство строительства потолков несколькими способами
Установка дымохода
Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.
Всякая постройка данного вида делается по таким принципам:
- Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
- Относительно конденсата. При этом данный тройник не применяют.
Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).
Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.
Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.
Ее избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.
Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.
Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба наращивается до необходимой длины. Ее края закрывают крышкой – зонтом. Он будет защищать от атмосферных осадков.
Крепление дымохода
При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.
При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.
Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.
Переход с кирпичной дымовой трубы на металлическую
Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.
Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.
А теперь все действия удлинения по – порядку:
- На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
- Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
- Площадку ставят на .
- После этого площадка равномерно по всему периметру притягивается саморезами.
- Далее монтировать этот переход можно только после полного высыхания герметика.
Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.
Некоторые правила монтажа
- Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
- Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
- Для очистки от конденсата монтируют спецзаглушки.
- За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
- При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
- Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
- Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.
Решая, чем изолировать трубу дымохода металлическую, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.
Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.
Практически каждый частный дом имеет печь или камин, которые обязательно оснащены дымоходом для отведения продуктов горения. Температура данного элемента может достигать нескольких сотен градусов, и единственное, что отделяет его от помещения — это стенка дымохода.
Сверху крепится стальной фартук по размерам дымоотвода на специальные пазы. Затем все стыки заполняются герметиком. Иногда фартук дымохода является частью утеплительной стальной стенки, которая необходима в некоторых случаях (при образовании конденсата, при проведении ). При этом стальной лист в нижней части изогнут под наклон не имеет стыков, что повышает уровень надежности от протекания. Металлические фартуки одевают и на круглые трубы, если температура продуктов горения на выходе свыше 100 градусов.
Изоляция одинарных металлических труб
Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.
Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.
Последовательность действий при этом следующая:
- Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
- Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
- Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.
Устройство кирпичного дымохода
Если вы не обладаете большим опытом создания дымоходов из кирпича, вам лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.
Цены на комплект дымохода
комплект дымохода
Правила устройства печной трубы из кирпича
Такая дымовая труба состоит из пяти основных частей:
- надсадная труба с задвижкой — та часть дымохода, которая идет прямо от печи;
- распушка — расширение дымохода на 30-40 см, которое начинается за 5-6 рядов до потолка;
- стояк — часть дымохода, выходящая в чердачное помещение;
- выдра — расширенная часть, которая предотвращает попадание осадков в щели между покрытием кровли и самой трубой;
- шейка с оголовком — верхняя часть дымохода.
Сверху на шейку можно установить колпак или дефлектор, который защитит трубу от попадания дождя, снега и мусора. Также эта конструкция улучшит тягу.
Элементы кирпичного дымохода
Для сооружения трубы подойдут огнеупорные или обычные полнотелые кирпичи. Класть их можно на состав, изготовленный из смеси цемента и песка или цемента и извести. На участке, где температура будет наиболее высокой, надо использовать огнеупорную глину. Чтобы подготовить такой состав, необходимо взять шамотный порошок и развести его с водой и песком в большой емкости, для этого отлично подойдет 10-15-литровый бак. Консистенция готового к использованию раствора должна быть такой, чтобы он не стекал с мастерка и не прилипал к нему, а медленно сползал, не оставляя следов.
Как установить дымоход через стену
Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:
- Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
- Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
- Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
- Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
- Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
- Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
- По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.
Монтаж дымохода в бане через стену осуществляют следующим образом:
- К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
- На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
- Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
- При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
- Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
- Верх дымоотвода оформляют защитным зонтом.
Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.
Рекомендуем ознакомиться: Можно ли заливать полипропиленовые трубы в стяжку?
Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.
Видео описание
В видео показано, как сделать проход дымоходной трубы в бане через потолок:
Готовые разделки
Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.
То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал. Таким способом решаются сразу две задачи:
- Защита перекрытия отнагрева .
- Защита от образования конденсата
внутри дымохода, который негативно влияет на металл за счет образования очагов коррозии.
На фото ниже как раз показан именно такого типа дымоход, который проложен сквозь конструкцию перекрытия в бане.
Сэндвич-дымоход, проходящий сквозь перекрытие Источник stroyfora.ru
Теперь о выходе дымохода в бане через крышу.
Как провести трубу через кровельный материал
Еще совсем недавно это было связано с использованием бетонных растворов, которым заполняли свободное пространство между дымоходной трубой и кровельным покрытием. Таким образом создавалась герметичная прослойка, и решался вопрос крепления трубы. Сегодня этими способами уже никто не пользуется.

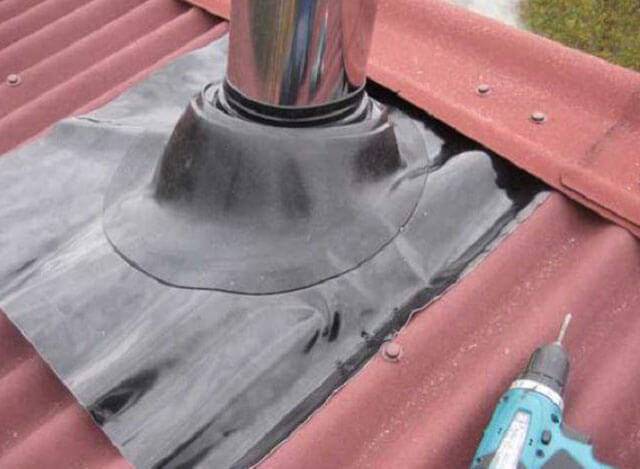

Оптимальный вариант – это установка на крыше специальных колпаков, изготовленных из жаропрочного гибкого и эластичного пластика. Это устройство надевают на торчащий из кровельной конструкции дымоход и крепят к кровле саморезами. В конструкции колпака есть поля, которыми он прижимается к кровельному материалу, создавая герметичное примыкание. Именно в поля и вкручиваются крепежные изделия, под которые в заводских условиях сделаны монтажные отверстия.
Проходка под дымоход через кровлю в виде пластикового колпака Источник snd-line.kiev.ua
Если крыша покрыта плоским кровельным материалом, к примеру, битумной черепицей, то проход сквозь ее конструкцию можно сделать, как и при формировании проема через перекрытие. Только верхняя часть металлической защиты должна собой представлять колпак, чтобы атмосферные осадки не стали причиной протечек сквозь крышу. На фото ниже этот вариант формирования прохода очень хорошо виден.
Закрытие прохода дымохода через крышу металлическим колпаком Источник plotnikov-pub.ru
На самом деле процесс установки дымоходной трубы через кровлю бани – процесс непростой. Не пытайтесь с ним справиться самостоятельно. Ни к чему хорошему это не приведет. Лучше заплатить мастеру, который давно занимается этим типом работ, чтобы обеспечить гарантированно высокое качество.
Проход кирпичной трубы через потолок
Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.
Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.
Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» — это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

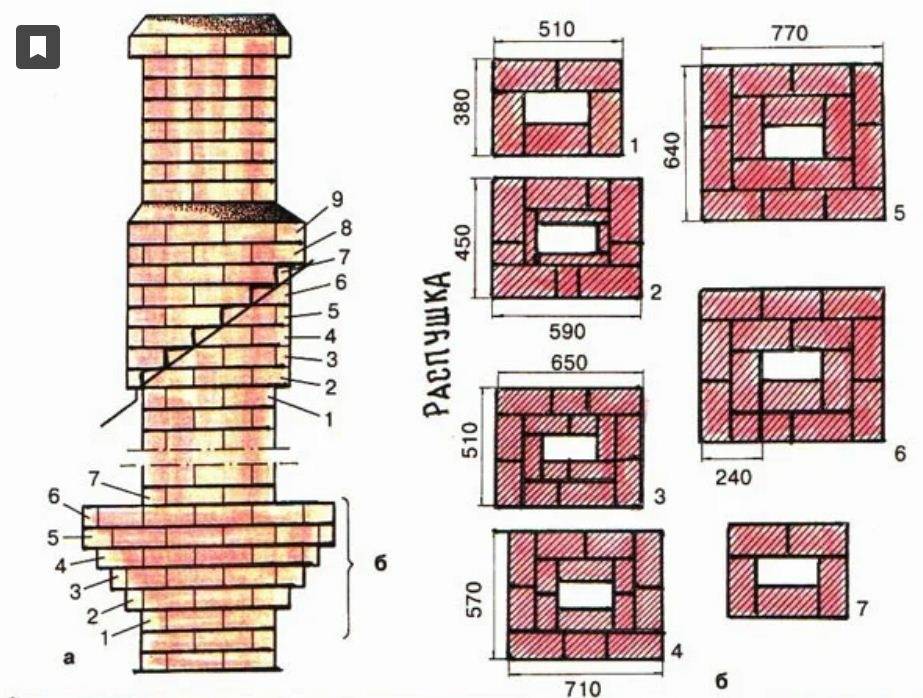

Порядовка распушки показана на рисунке ниже.
Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.
Отверстие в перекрытии вырезается под размер распушки.
Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.
Виды дымоходов
Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.
По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.
Труба-сэндвич, для дымохода в бане через крышу.
Кирпич

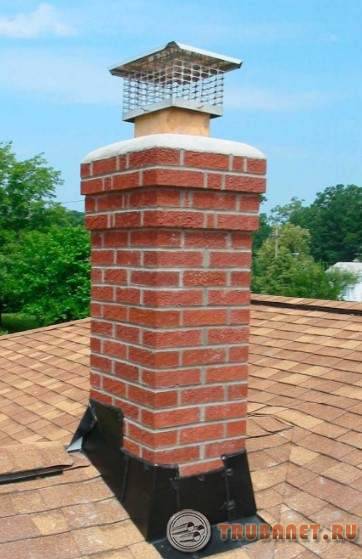

Кирпичный дымоход — это печная классика.
Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.
Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.
Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом
В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.
Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.
Металл
Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).
Металлическая монотруба. Фото СтройДом
По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.
Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.
ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.
Керамические
Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.
ВАЖНО! Керамика наиболее безопасна при эксплуатации.
По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.
Внешний
Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.
Вывод трубы дымохода через стену. Фото НЗСК
Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.
Внутренний
Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.
Составляем проект
Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:
- минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
- полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
- проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
- не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.
Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.
